B02C 19/12 — B02C 19/12

Номер патента: 1005902

Опубликовано: 23.03.1983

Авторы: Андрющенко, Ильенко

МПК: B02C 19/12

Метки: измельчитель, тканей

...за счет сокращения времени на смену емкости с образцами. Указанная цель достигается тем, что в измельчителе тканей, включающем емкость с крышкой, в которой на валу электродвигателя расположены ножи, причем емкость и электродвигатель укреплены на штативе, крышка емкости установлена подвижно на валу электродвигателя над ножами, а электродвигатель укреплен на штативе с возможностью вертикального перемещения.На чертеже изображен измельчитель, общий вид. Измельчитель тканей содержит стол 1,на котором подвижно установлен штатив 2с электродвигателем 3. Штатив 2 имеет пружину 4, направляющую втулку 5 и соеди 5 нен с ножной педалью 6. Вал двигателя 3снабжен ножом 7 и скользящей вдоль негокрышкой 8. Сменный сосуд 9 устанавливается в...

Номер патента: 1007727

Опубликовано: 30.03.1983

Автор: Петров

МПК: B02C 19/12

Метки: измельчения, стружки

...тележке.вал со смонтированными по винтовой линии двухсторонними секторными ножами,корпус с закрепленными на нем ножамии привод 1 .Однако дробилка обладает недостаточной эффективностью пробления.Наиболее близким техническим решением к предлагаемому является устройствопля измельчения,стружки, содержащеекорпус, ротор с режущими элементами,параллельные ножи, установленные походу вращения режуших элементов, при- фвод ротора, течку и транспортер 2 1,Недостатком устройства являетсяотносительно низкая эффективность дробления стружки, так как резка стружкиосуществляется только в одной плоскости фи нити стружки, расположенные параллельно плоскости реза, остаются без изменения по длине, Другим недостатком устройства является относительная...

Номер патента: 1028368

Опубликовано: 15.07.1983

Авторы: Омельченко, Репин, Токарев

МПК: B02C 19/12

Метки: битума, резки

...на боковых стенках полугоддонов и снабженных скобами, входящими в зацепление с ножами посредством закрепленных на них пальцев, а в каждой паре одно из колес снабжено крючком для соединения с другим колесом и рычагом его поворота, при этом рычаги соединены между собой.На Фиг. 1 схематично изображено устройство для резки битума, общий вид; на Фиг. 2 - то же, вид сбоку на Фиг, 3 - то же, при захвате битума на Фиг, 4 - то же, с куском битума между полуподдонами; на Фиг, 5 - то же, при перемещении нржей вдоль куска битум.Устройство состоит из траверсы 1, которая при помощи серьги навешивается на любой крановый механизм (не показан). В траверсе 1 закреплены параллельно одна другой две оси 2 и фф ходовой винт 3 с маховиком 4,...

Номер патента: 1039559

Опубликовано: 07.09.1983

Авторы: Кестер, Полыковский, Стафеев, Чуприн

МПК: B02C 19/12

Метки: измельчитель, легкоплавких

...вала 4,выполненаэксцентричная шейка 7, соединеннаяпосредством подшипников 8, коромысла 9, подшипника 10 и пальца 11с загрузочным патрубком 12, закрепленным на корпусе 1 с возможностьювозвратно-поступательного движения 60относительно перфорированного диска 5, обеспечиваемой телами качения(например, шариками 13), фланцемзагрузочного патрубка 14, прижимными планками 15 и крепежными элемен тами: шпилькой 16 и гайкой 17. Внижней части вал 4 соединен посредством клиноременной передачи 18 сдвигателем 19.Полости 7 перфорированного диска 5 заполнены хладоносителем 20 изакрыты крымсками 21, закрепленнымипри помощи шарниров (типа петель 22)гайки-барашка 23 и шпильки 24.Корпус 1 выполнен разъемным иимеет люк 25 обслуживания, закрепленный...

Номер патента: 1090440

Опубликовано: 07.05.1984

Авторы: Омельченко, Токарев

МПК: B02C 19/12

Метки: битума, резки

...состоит из траверсы 1, которая при помощи серьги навешивается на любойкрановый механизм (не показан). Втраверсе 1 закреплены параллельнодруг другу две оси 2 и ходовойвинт 3 с маховиком 4, нахоцящийсямежду ними. На осях 2 навешены шарнирно два полуподдона 5 и две парыножей 6, которые при помощи специальных кареток 7 под действием ходового винта 3 перемещаются в горизонтальной плоскости (вдоль битумнойбухты).Для перемещения ножей 6 при резке битума в каждой паре смонтированы гидроцилиндры 8, работа которыхосуществля,ется синхронно. С целью мнгократного резания бухты битума вполуподдонах имеются прорези 9. Управление гидроцилиндрами осуществляется с выносного пульта 10, который подает сигналы на пусковую аппаратуру, насосной станции 11,...

Номер патента: 1098568

Опубликовано: 23.06.1984

Автор: Егоричев

МПК: B02C 19/12

Метки: бракованных, извлечения, металла, отработавших, радиоламп

...неподвижную пластину 11, жестко присоединент ную под углом к стойке 12, закрепленной на станине 1, Пластина 11 (фиг.1 и 2) имеет полукруглые вырезы 13 и ось 14.Тяга 9 шарнирно присоединена к 10 подвижной пластине 15, насаженной на ось 14 неподвижной пластины 11. Пластина 15 имеет выступы 16, входящие в вырезы 13. С выступами 16 свободно связаны (фиг. 1 и 3) ползуны 17 15 и 18, с возможностью перемещения по направляющей 19, закрепленной на осн 14. На концах ползунов 17 и 18 закреплены осекающие лопатки 20 и 21.Для отделения стекла от металла разгрузочное устройство выполнено следующим образом./К стойке 12 шарнирно присоединена тяга 22 со свободно установленным роликом 23, опирающимся на пласти ну 24, закрепленную на полэуне 7. К...

Номер патента: 1130402

Опубликовано: 23.12.1984

Авторы: Бескоровайный, Богданов, Выродов, Корнеев, Маковейчук, Минько, Политов, Чайка

МПК: B02C 19/12

Метки: зубчатая, многовалковая, стружкодробилка

...билки; на фиг.7 - распределение давления на корпус за счет толщины футерови, на фиг.8 - распределение давления на корпус за счет упругости футеровкиа20 Иноговалковая зубчатая стружкодробилка содержит сварной разъемный по,валам звездочек корпус 1 с загрузочной воронкой 2, днищем 3, выполненным с перпендикулярными и наклон" ными ребрами 4 и 5, соединенными попарно поясами 6, и с передней стенкой 7 в виде сплошного откидного рабочего кожуха, причем корпус облицован съемными защитными футеровочными лис тами 8, Многовалковая зубчатая стружкодробилка содержит также горизонтальные взаимопараллельные приводные залы 9 звездочек 10 переменного (от вала квалу) диаметра со смещен ными по винтовой линии режущими кромками зубьев, установленные в...

Номер патента: 1132975

Опубликовано: 07.01.1985

Авторы: Арапова, Есюнин, Клюев, Ларионов

МПК: B02C 19/12, B02C 4/08

Метки: двухвалковая, стружкодробилка

...расположенной на последнем, Так как положение кулачка относительно зуба звездочки может быть 55любое то до их взаимодействия кулачок может иметь свободный угол поворота (свободный ход), что увеличива 75 2 ет время на доворот поворотного вала, находящегося после пропуска недробимого предмета в промежуточном положении, в рабочее положение и снижает качество дробления, так как часть стружки пропускается между валками недроблений.Низкая надежность работы объясняется тем, что при пропуске недробимого предмета контакт звездочек вращающегося и поворотного валков через недробимый предмет может происходить не на равных расстояниях относительно центров валков, что приводит к разным угловым скоростям вращающегося валка и поворотного...

Номер патента: 1136836

Опубликовано: 30.01.1985

Авторы: Быков, Фаизова, Юдин

МПК: B02C 13/24, B02C 19/12, B28C 1/18 ...

Метки: измельчения, тонкого

...а значит и загрязнению измельчаемого материала нежелательными примесями частиц материалов рабочих органов. Кроме того, Высокая адгеэионная способность материала ведет к налипанию материала, особенно на расположенный перед жеркОВОм шнековый питателью который перестает выполнять свою функцию подачи материала в зону окончательного кзмельчения. Чтобы Очистить устройство От залкпшего на шнеке материала и От зависшей пробки, его 60 необходимо остановить и прочистить,т.е. нарушается непрерывная работа устройства, что ведет к сбою во всей технологической цепочкеЦель изобретения - обеспечение 65 равномерности выхода измельченногосырья и непрерывности работы за счет устранения зависания материала.Поставленная цель достигается тем, что...

Номер патента: 1186253

Опубликовано: 23.10.1985

Авторы: Павлов, Шкрибтиенко

МПК: B02C 19/12

Метки: дробления, лабораторное, почвенных, проб, просеивания, радиоактивных

...д, 4/ илиал ППП "Патент жгород, ул. Прое Изобретение относится к лаборатооным устройствамобеспечивающим иэмельчение радиоактивных почв до заданного гранулометрического состава,Цель изобретения - сохранение чистоты окружающей среды и повышение эффективности процесса дробления.На фиг, 1 показана кинематическая схема устройства, на фиг. 2 - один корпус устройства; разрез. Лабораторное устройство содержит корпуса 1, каждый из которых разделен решеткой 2 на раэмольную камеру 3 с прозрачной крьппкой 4, например иэ оргстекла, герметично прижатой к камере 3 винтами 5 и приемную камеру б, герметично состыкованную с размольной камерой 3 при помощи пружин 8 и пластин 9 )иксируемую упорами 10, Раэмольная камера 3 загружена мелющими телами 7....

Номер патента: 1209291

Опубликовано: 07.02.1986

Авторы: Омельченко, Токарев

МПК: B02C 19/12

Метки: битума, дробления

...работа которых осуществляется синхронно. С целью многократного резания бухты битума в полуподдонах имеются прорези 9.управлениегидроцилиндрами осуществляется с выносного пульта (непоказан), который подает сигналына пусковую аппаратуру насоснойстанции (не показана), расположенной на специальной площадке подвешенной к траверсе,Соединение и разъединение ножейс полуподдонами обеспечивает механизм сцепления, а соединение и разьединение полуподдонов между собой -механизм запора полуподдонов,Для автоматического останова ножей против очередного паза в полуподдоне, при перемещении последнихвдоль разрезаемой битумной бухты, Механизм останова ножей работает следующим образом. В исходном положении (фиг, 2) ножи 6 находятся в раскрытом положении,...

Номер патента: 1286277

Опубликовано: 30.01.1987

Авторы: Баскин, Лариошин

МПК: B02C 19/12, B02C 4/02

Метки: бракованных, гильз, дробилка, разделки, стреляных

...фиг, изображена дробилка, общий вид; на фиг.2 - то же, вид сбоку, на Фиг,3-5-положение рабочихорганов дробилки в различных фазах;на Фиг.б - сечение А-А на фиг.З;на фиг.7 - сечение Б-Б на Фиг.4; нафиг.8 - сечение В-В на фиг.5.Дробилка состоит из вибробункера-ориентатора 1, трубы-накопителя2, ротора 3 с гнездами 4, валков 5,вращающихся навстречу друг другуоси фракции.На каждом валке симметрично вертикальной плоскости, расположенноймежду валками, выполнена лыска 61 одна или несколько равномерно расположенных ). Дробилка работает следующим образом.Гильзы, подлежащие разделке, засыпаются в вибробункер-ориентатор 1,который подает их основанием вниз в трубу-накопитель 2. Кинематической схемой дробилки предусмотрено син,хронное...

Номер патента: 1362497

Опубликовано: 30.12.1987

Автор: Кузаков

МПК: B02C 19/12, B28D 1/32

Метки: дробления

...тел 6, которые захватывают кристаллы слюды или частицы материала и за счет двухстороннего упругого контакта с внешними поверхностями захватываемого материала обеспечивают ориентированное его перемещение в перпендикулярном направлении отражательной бронеплиты 9 встречно вращающихся лопастей 8. При ударе о плиты 9 кристаллы слюды расслаиваются, а частицы (куски) материала разрушаются. Мелкие частицы слюды и других минералов воздушным потоком уносятся по воздухопроводу 23 в пылеосадительное устройство, например циклон. Крупные частицы, которые не могут быть унесены воздушным потоком, выпадают на проссеивающую перфорированную наклонную плоскость 11. С целью повышения эффективности сортировки материала наклонному ситу 11 придают...

Номер патента: 1416172

Опубликовано: 15.08.1988

Авторы: Бондаренко, Климов, Плотников, Соколов, Удовенко

МПК: B02C 1/00, B02C 19/12

Метки: измельчения

...плитами, а другая часть - через разгрузочное окно 11 в плите О. Иэ устройства готовый продукт выходит через основную 14 и дополнительную 15 разгрузочные воронки.Наличие ножей 9 в плите 7 и ножей 12 в плите 1 О увеличивает эффективность перемещения верхней и нижней плит 4 в камере 2 за счет взаимодействия ножей 6 плит 4 с ножами 9 и 12 плит 7 и 10 соответственно, Наличиедополнительных зон измельчения материала, в,свою очередь, повышаетпроизводительность устройства,Согласно варианту устройства, показанному на фиг. 1, камера 2 распооложена под углом оС = 35-55 к горизонтали. Такое расположение камерыизмельчения создает благоприятныеусловия для выхода готового продукта из камеры измельчения через зазоры 5 между плитами под...

Номер патента: 1435563

Опубликовано: 07.11.1988

Авторы: Барышев, Верхов, Калинин, Коньков

МПК: B02C 19/12, C04B 20/08

Метки: асбеста, гидропушитель

...на сито 2, В корпус подается вода до уровня, скрывающего брикет. В периодзаполнения корпуса водой происходитнасыщение водой брикета на 90-957 иего разбухание. После заполнения кор"пуса водой включаются электроприводы Зу6, приводящие во вращательное движениепропеллеры 4, которые посредствомкожухов 5 образуют направленные набрикет вращательно-поступательныепотоки. Эти потоки свободно размывают 4 Оразбухший, потерявший адгезионныесвязи между частицами, брикет, Приэтом частицы, увлекаемые потоками,проходя через пропеллеры 4, распушиваются. Крупные частицы проваливаются 45сквозь сетчатое днище 2 на наклонноеднище 3 и посредством насоса 8 ивсасывающего патрубка 7 нагнетаютсячерез распределительное устройство 9 и патрубок 10 рециркуляции...

Номер патента: 1473846

Опубликовано: 23.04.1989

Авторы: Кордин, Шишков

МПК: A22C 17/00, B02C 19/12

Метки: измельчитель, мяса

...2 с подающим шнеком 3, установленный на корпусе 1 приемный бункер 4 с валами 5 дробления, волчок 6 и загрузочное устройство 7. 20Приемный бункер 4 имеет возможность перемещения на роликах 8 по направляющим 9 корпуса 1, Корпус 1 выполнен со съемной крьппкой 10, на которой крепится узел 11 установки конца вала 25 12 подающего шнека 3 или сменная насадка 13 в виде конусного лотка с окном 14 и аналогичным узлом 15 установки конца вала 12 подающего шнека 3. 30Измельчитель работает следующим образом. При переработке замороженных блоков мяса приемный бункер 4 с валами 5 дробления, устанавливают на корпусе 1 над промежуточным бункером 2 с подающим шнеком,З.Замороженные блоки мяса с помощью загрузочного устройства 7 подают в приемный бункер...

Номер патента: 1493314

Опубликовано: 15.07.1989

Автор: Бородин

МПК: B02C 19/08, B02C 19/12

Метки: измельчения, отходов, стекла

...выступ 9. Ручка 10 песта 7 выступаетэа пределы корпуса 1, проходя черезотверстия в закрывающей его двухслойной крышке. Отверстие в первом слое11 крьппки выполнено в виде продольной 30Мели, расположенной в одной вертикальной плоскости с продольной щелью6, а во втором слое 12 - по формеручки 1 О (например, прямоугольным),Это поэВОляет Выполнить пест 7 . З 5меньших размеров и при его перемещении внутри камеры 2 вдоль продольной щели 6 исключить выброс осколковстекла через крышку, а также снизитьусилие на иэмельчение ампул.Устройство работает следующимобразом,В камеру 2 засыпают, например,порцию ампул из-под наркотическихсредств и затем возвратно-поступательным движением песта 7 разбиваютих при одновременном перемещениипеста 7 вдоль...

Номер патента: 386676

Опубликовано: 07.09.1989

Авторы: Гольцова, Юткин

МПК: B02C 19/12

Метки: арматуры, бетонной, железобетонных, изделиях, массы, разделения

...дробилках,Целью изобретения является повы, шение производства и производительнос. ти процесса при регенерации старыхили отбракованных железобетонных изделий,Это достигается тем, что железобетонные изделия погружают в ваннус водой и подвергают действию электрогидравлических ударов от разрядовна предварительно заземленную арматуру, причем после отслаивания арматуры от бетонной массы последнюю направляют на дальнейшее разделение вэлектрогидравлических дробилках.Пример использования предлагаемого способа,железобетонные иэделия погружают вванну с водой, предварительно в двухтрех местах обнажив ее арматуру длязаземления или присоединения К нейотрицательного полюса электросхемы,Затем, рядом электродов,размещенных. на тележке, идущей по...

Номер патента: 1514854

Опубликовано: 15.10.1989

Автор: Иванов

МПК: B02C 19/12, D21B 1/02

Метки: измельчения

...валу 8. Дляподачи смерзшейся массы 7 к фрезам 30валков 3 на поворотном валу 8 смонтирован гидротолкатель 11. Привод 9 .ус тановлен на вертикальной стойке 12.Устройство работает следующим об, разом,35В контейнер 6 загружается спрессованная влажная пленка и затем охлаждается хладагентом до измельченияв устройстве. По направляющим 4 при водом 5 перемещения контейнер 6 с монолитной смерзшейся массой 7 подаетсяна горизонтальную платформу корпуса 1.Вращающиеся фрезы измельчают монолитную смерзшуюся массу 7, перемещающуюся вертикально вниз под действием што-,ка гидротолкателя 11, плита которого .с зазором перемещается внутри контейнера 6. Движение гидротолкателя осу 4 4ществляется после того, как контейнер 6 установлен симметрично относитель-....

Номер патента: 1556750

Опубликовано: 15.04.1990

Автор: Ермак

МПК: B02C 19/00, B02C 19/12

Метки: дробления, удлиненной, формы

...длины крайними становятся средние ножи более длинной лампы. Под крайними ножами расположены перегородки 6 и 7, которые вместе с корпусом дробилки образуют три канала. По крайним каналам после дробления выпадают цоколи ламп, по среднему - стеклобой колб. Перегородки 6 и 7 выполнены поворотными и в зависимости от длины ламп перегородки 6 и 7 можно переставлять под ножами, отрубающими цоколи. С той же целью - обеспечить направление ламп разной длины - боковые стенки 8 бункера 1 выполнены легкосъемными и могут переставляться в зависимости от длины ламп поступившей партии.Устройство работает следующим образом. Легкосъемные боковые стенки 8 бункера 1 выставляют по длине ламп, а перегородки 6 и 7 переставляют под ножи, отрубающие цоколи ламп,...

Номер патента: 1645006

Опубликовано: 30.04.1991

Авторы: Головешко, Горн, Демедюк, Кузнецов

МПК: B02C 19/12

Метки: стружкодробилка

...а ножи 5 криволинейной Йормы и изготовлены изизносостойкой стали. Подвижные ножи8 валов 6 и 7 выполнены саблезубоййормы с боковок режущей кромкой итакже изготовлены из износостойкойстали.35Привод стружкодробилки включает электродвигатель 11, соединенный через гидромубту 12 и редуктор 13 с одним из валов 6, л через зубчатую передачу 14 с другим валом 7. У гид О ромуАты.12 имеется датчик, подсоединенный в систему управления работой электродвигателя 11 и обеспечивающий его реверсирование (за счет пере-. ключения подлчи тока на обмотки элек тродвиглтеля) при перегрузках.Стружкодробилкл работает следующим образом.Включается электродвигатель 10 и через приволные звенья, гидромуЬту50 1.2, редуктор 13 и зубчатую передачу 14 валы 6 и 7...

Номер патента: 1671345

Опубликовано: 23.08.1991

Авторы: Волков, Горский, Зарогатский, Матуков, Молодцов

МПК: B02C 19/12

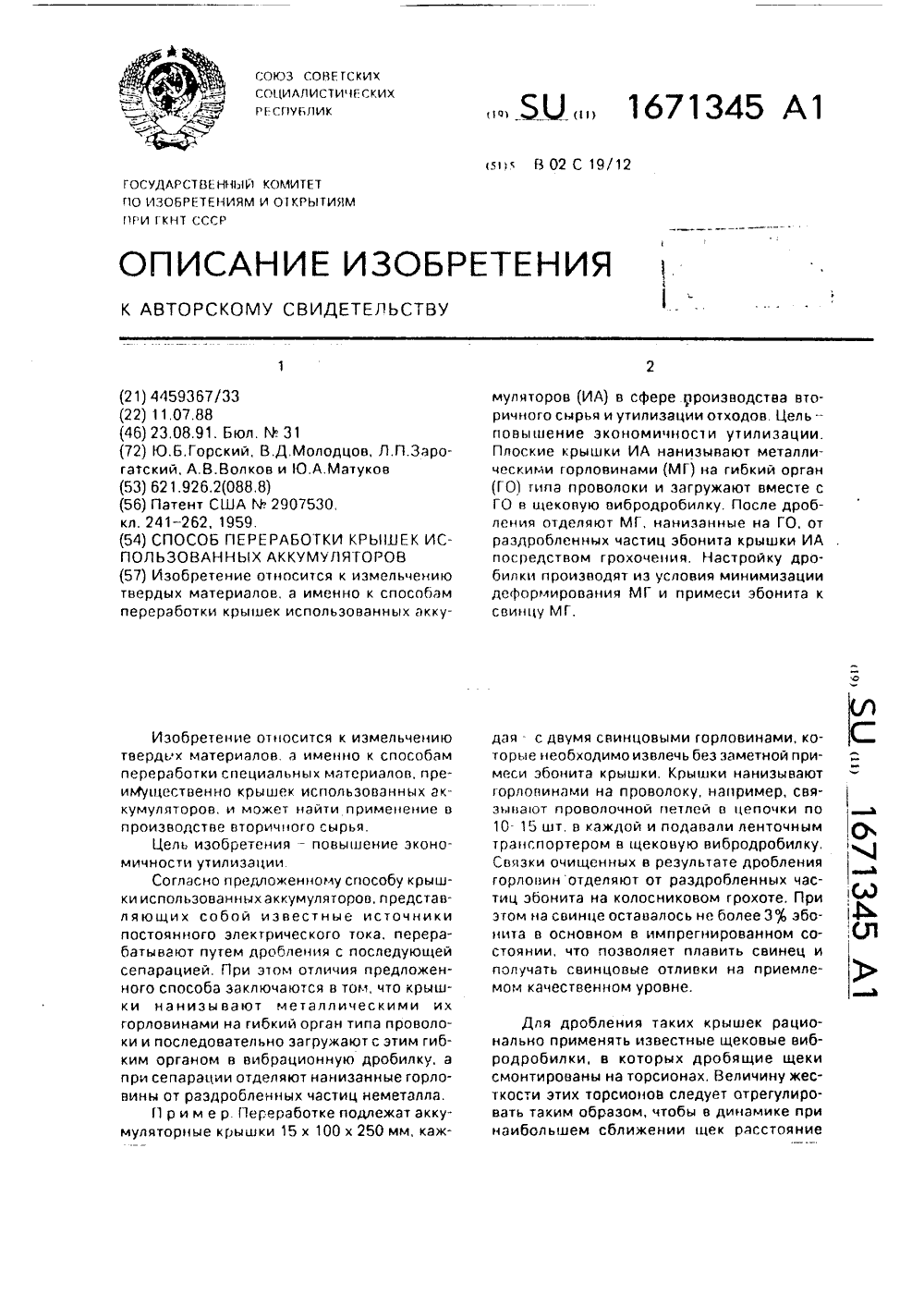

Метки: аккумуляторов, использованных, крышек, переработки

...100 х 250 мм, каж(ИА) в сфере производства вторья и утилизации отходов. Цель - е экономичности утилизации. ышки ИА нанизывают металлирловинами (МГ) на гибкий орган роволоки и загружают вместе с ую вибродробилку. После дробляют МГ, нанизанные на ГО, от нных частиц эбонита крышки ИА м грохочения. Настройку дроэводят иэ условия минимизации вания МГ и примеси эбонита к муляторов ричного сы повышени Плоские кр ческими го (ГО) типа и ГО в щеко ления отде раздробле посредство билки прои деформиро свинцу МГ дая - с двумя свинцовыми горловин торые необходимо извлечь без замет меси эбонита крышки, Крышки нан горловинами на проволоку, наприм эывают проволочной петлей в цеп 10- 15 шт, в каждой и подавали лен транспортером в щековую вибродр Связки...

Номер патента: 1719073

Опубликовано: 15.03.1992

Авторы: Захваткин, Исмагилов, Розенбаум, Стекольщиков, Усманов

МПК: B02C 19/12, B28D 1/18

Метки: дробления, хрупких

...ма териалов состоит иэ смонтированной на приводном валу 1 планшайбы 2, через от верстия которой пропущены поворотные ва лы 3 с шарошками 4 на одном конце и с естернями 5 в средней части. Последние входят в зацепление с неподвижным зубчатым колесом 6 внутреннего зацепления, закрепленным на разъемном кожухе 7. На свободных концах поворотных валов установлена дополнительная планшайба 8, а на приводном валу устанавливается дополнительная шарошка 9 со спиральной насечкой, установленной на приводном валу, причем основные шарошки выполнены осесимметричной формы.Устройство работает следующим образом, Планшайбы 2, 8, вращаясь с ведущим валом 1, увлекают валы 3 шестерен 5, последние, прокатываясь по неподвижному зубчатому колесу б внутреннего...

Номер патента: 1740058

Опубликовано: 15.06.1992

Автор: Пологович

МПК: B02C 19/12

Метки: измельчения

...воронку16. Выброшенные из зазоров 5 динамическими силами в разгрузочную камеру 1530 мелкие частицы под действием сил тяжестиопускаются в разгрузочную воронку 16, акрупные частицы материалов, обладающиебольшей кинетической энергией, дополнительно измельчаются от удара о стенки ма 35 териалоосадителя 11 и частичноосаждаются на них, а частично опускаютсяв разгрузочную воронку 16, Раз, рузка осажденного на стенках материалоосадителя 11материала осуществляется под действием40 вибрационных колебаний на амортизаторах12 его стенок путем неравномердого разброса частиц материала с зазоров 5 междудисками 4, что позволяет проводить дополнительное измельчение материала во всем45 объеме корпуса устройства за счет сил инерции, В результате...

Номер патента: 1825662

Опубликовано: 07.07.1993

Авторы: Еремейчик, Казакевич, Костяная

МПК: B02C 19/12

Метки: действия, дробилка, ударного

...приводному барабану 10, Привод каждого метателя 1, кинематически связанный с приводным барабацол 10, на чергежах условно не показан, У кромок рабочей ленты 7 установлены борта 21 для предотвращения сбоасывания с ленты материала, подлежащего дроблению. Эти борта стыкованы с бортами 6 приспособления 5.За каждым приспособлением 5 установлен отбойцик 22, примыкающий к бункеру 23 и предназначенный для направления просеянного дробленого материала в упомянутый бункер.Дробилка заключена в корпус, состояццй, например, из сьемцых металлических .цитоз, закрепленных ца каркасе (каркас и корпус на чертежах успоецо це показаны).Стрелкой 24 указано направление загрузки ипи перегрузки матери,эпа ца ленточный метатель дробилки.Стрелкой 25 - цапраепе;це...
