B01F — Смешивание, например растворение, эмульгирование, диспергирование
Тестомесильная машина непрерывного действия
Номер патента: 67743
Опубликовано: 01.01.1947
Автор: Молодых
Метки: действия, непрерывного, тестомесильная
...заключает в себе корпус 1, горизонтальный винтообразный меситель 2 с приводным шкивом ,3, бункер 4 для муки и бункер 5 для воды.В патрубке б, расположенном под бункером 4 для муки, помещен на валике 8 барабан 7. В стенке патрубка б помещена заслонка 9 с микрометрическим винтом 10, при помощи которого производят регуНЕПРЕРЫВНОГО ДЕЙСТВИЯ лирование количества муки, подаваемой в замес по патрубку 11. Последний пересекается заслонкой 12,перемещаемой при помощи маховичка И,Вода в замес поступает из бункера 5 по трубопроводу 16, и коли.чество ее регулируется,при помощитрехходового крана 17. Заслонка 12и трехходовой кран 17 приводятся вдвижение одновременно при помощи маховичка 13 через звездочки 1 о15При повороте маховичка 13 наодин...
Тестомесильная машина
Номер патента: 68259
Опубликовано: 01.01.1947
Автор: Молодых
Метки: тестомесильная
...состоит в том, чтодля питания месильных органовжидкой закваской применен смеситель, установленный под спускнымлотком для сброженной закваски инасосом для перекачки жидкой закваски из смесителя в месильныемашины,На фиг. 1 изображен общи"тестомесильной машины в вкальной проекции; на фиг. 2 - тно в плане; на фиг. 3 - то же,профильной проекции,Тестомесильная машина состоит избродильного аппарата, разделенногоперегородкой на две неравных части,В меньшей части 1 выбраживает закваска, а в большей части 2 тесто,На крышке аппарата над закваскойустановлена месильная машина 3непрерывного действия. Над частью2 установлена тестомесильная машина 4, Продукты замеса поступают взавальные желоба аппарата идвигаясь по нему в направлениях,...
Центробежный аппарат для смешивания жидкостей
Номер патента: 68453
Опубликовано: 01.01.1947
Автор: Клюев
МПК: B01F 9/00
Метки: аппарат, жидкостей, смешивания, центробежный
...барабаном, На внутреннюю поверхность кольца подается через трубопровод 5 вторая жидкость Б удельного веса у которая, подобно предыдущему, образует на внутренней поверхности слой, сползающий по мере накапливания вниз. Слой жидкости Б, подойдя к нижнему краю кольца 2, соприкасается со слоем жидкости А, Так как удельный вес жидкости Б больше удельного веса жидкости А, то жидкость Б под действием центробежной силы начнет проникать в жидкость А, образуя равномерную смесь. Под действием центробежных сил после смешения может наступить момент нового разделения жидкой системы, поэтому расстояние Л должно быть таким, чтобы жидкости после полного смещения могли быть немедленно удалены с поверхности вращающегося барабана. В нижней части аппарата...
Машина для непрерывного приготовления затесов заданной концентрации
Номер патента: 68743
Опубликовано: 01.01.1947
МПК: A21C 1/06, B01F 15/04, B01F 7/04 ...
Метки: заданной, затесов, концентрации, непрерывного, приготовления
...валику 72. Внутри корпуса 7 эксцентрично расположен рабочий цилиндр 73, снабженный направляющими 74 и У 5, На валик 72 одет сухарь Уб, передвигающий вверх и вниз цилиндр 73 при проворачивании валика. Положение валика 72 указывает закрепленная на нем стрелка 77, устанавливаемая на циферблате 78 посредством ручки 79 и болта 20. В цилиндре 73 помещен ротор 27, монтированный при помощи втулок 22 на крышках 70 и 77.Ротор 27 имеет четыре сквозных прореза, в которые вставлены лопатки 23, прижимаемые к стенкам цилиндра 73 пружинами 24. Со стороны расположения дозатора для муки, к приливу ротора привернут валик 25, проход щий через крышку15/О и заканчивающийся шестерней 2 б, находящейся в зацеплении с шестернеи б.Смеситель состоит из...
Машина для изготовления пшеничного безопарного теста
Номер патента: 68879
Опубликовано: 01.01.1947
Автор: Молодых
Метки: безопарного, пшеничного, теста
...изаппарата 2 отводным лотком 3. Излотка тесто вместе с прессованнымидрожжами вводится в смеситель 7,где оно разводится водой, поступающей по трубопроводу 5, Полученный раствор подается по трубе б насосом 7 в воронку 8 месильноймашины 1.При замесе теста в машину вводится вода из бака 9 по трубопроводу 10,а соляной раствор поступает из бака11 по трубопроводу 72,Количество воды и соляного раствора регулируется вентилями 13 и17, Бак для воды 9 и солерастворительный бак 11 установлены настойке 15, укрепленной на крышкеаппарата 2.Мука подается в месильную машину по течке 1 б из мучного ларя,расположенного этажом выше, Прессованные дрожжи вводятся в смеситель из коробки 77, имеющей валик с движущимися лопастями, прижимающими дрожжи к...
Устройство для сатурации воды газом
Номер патента: 69023
Опубликовано: 01.01.1947
МПК: A23L 2/00, B01F 5/04, B01F 5/20 ...
...водой, снабжен шаровым клапаном 2, поддерживающим постоянную высоту уровня, Из бака 7 через змеевик 3, помещенный в кадку со льдом 4, вода попадает в инжектор 5 и действием струи газа нагнетается в сатурационный бачок б. Одновременно с нагнетанием инжектор производит дробле.ние воды и насыщение ее газом, Диффузор 7 служит для усиленного пере.мешивания воды с газом.Дополнительное насыщение водыосуществляется распылением газоводяной смеси в сатурационном бачке б, Ввод смеси в бачок б производится через сопло 8, установленное выше30 Свод в, 8 уровня воды в питающем баке У, Такая установка сопла исключает возможность отпуска воды в случае отсутствия газа.После камеры распыления (которой служит верхняя часть бачка б) насыщенная...
Тестомесильная машина
Номер патента: 69144
Опубликовано: 01.01.1947
Автор: Павперов
Метки: тестомесильная
...паза УУ, Подняться рычаг не может, так как месильная лопасть 73 имеет форму клина, Который подрезает снизу тесто, Следовательно, тесто прижимает месильную лопасть 13 ко дну,При дальнейшем ходе ролик 8 кривошипа упирается в месильный рычаг У и начинает его подымать и передвигать от центра дежи 74 к стенке, В это время ролик 70 хвоста 9 рычага продолжает находиться в своем пазу, но уже идет в обратном направлении, Когда ролик 8 криво- шипа будет в верхней своей точке 75, лопасть 73 будет занимать тоже свое самое высокое положение и находиться выше краев дежи 74. Для избежания закидывания теста машина снабжается козырьком, устанавливаемом на шарнире перед верхним роликом 72. Предмет изобретения Тестомесильная машина с ныряющим...
Устройство для выгрузки теста из деж
Номер патента: 69825
Опубликовано: 01.01.1947
МПК: A21C 9/08, B01F 15/02
...горизонтальной оси.На чертеже изображен вид сбоку устройства в примерной форме его выполнения.Устройство представляет собой цилиндрический корпус 1, в который вставлен шнек 2, служащий для забора теста. Корпус в нижней части снабжен козырьком и имеет отверстия, через которые поступает тесто, а в верхней части - выгрузочным мундштуком 3 с клапаном- регулятором 4. Выходное отверстие мундштука 3 снабжено сеткой 5, К корпусу 1 под прямым углом прикреплена рама б, поворотно установленная на оси 12 станины 7 устройства. На нижнем конце рамы б укреплен электродвигатель 8, вращающий шнек 2 и служащий противовесом корпусу 1, Для управления рамой 6 служит штурвал 9, посаженный на винт 10, проходящий через поворотную гайку станины и упирающийся...
Тестомесильная машина непрерывного действия
Номер патента: 70396
Опубликовано: 01.01.1948
Автор: Нудельман
МПК: A21C 1/06, B01F 13/10, B01F 7/04 ...
Метки: действия, непрерывного, тестомесильная
...подводится к сливному окну, расположенному в стенке корпуса у верхней его кромки.На фиг. 1 схематически изображен продольный разрез машины, а на фиг. 2 - поперечный ее разрез.Тестомеситель состоит из полуцилиндрического корпуса 1, в котором вращается горизонтальный вал 2 с лопастями 3, наклоненными под различными углами к диаметральной плоскости. У входной части машины на валу 2 установлен дроби- тель 4, своими пальцами проходящий в промежутки между пальцами неподвижных вилок 5. ненрерывного действ Корпус 1 разделен по длине на отсеки несколькими вертикальными перегородками б.Выходное отверстие 7 расположено над наивысшим уровнем смеси в корпусе, т. е. у верхней его кромки,Поступающие в машину продукты перемешиваются между собой,...
Тестомесильная машина непрерывного действия
Номер патента: 70539
Опубликовано: 01.01.1948
Автор: Нудельман
Метки: действия, непрерывного, тестомесильная
...8 смонтированы шнеки 2, вращаемые шестернями 4 через передачи б и 18 в противоположные сторонь 1, так что витки одного шнека входят во впадины другого, Подача муки производится через патрубок 8, а остальных ингредиентов - через патрубок 9. Между патрубками имеет съемная перегородка 10.Вращением шнеков 2 достигается смешивание муки и ингредиентов и подача их в виде теста в горловину б,Свежее тесто чери 20 поступает в ОБРЕТ ИДЕТЕЛЬСТВ во пищевой промыщленности С50919) производится окончательный замес теста и вывод его через патрубок 21. Для окончательного замеса в корпусе 11 смонтированы валы 12 с лопастями 13 и 14, а также кольцами 15, 16, вращаемые с разной скоростью в противоположные стороны шестернями 17 от передачи 19,Предмет...
Смеситель для быстрогустеющих жидкостей
Номер патента: 70691
Опубликовано: 01.01.1948
Авторы: Гельмс, Макаров, Пигузова
МПК: B01F 9/02
Метки: быстрогустеющих, жидкостей, смеситель
...застывают брызги быстрогустеющей смеси жидкостей. С внутренней поверхности кольца застывшая смесь снимается неподвижно укрепленным ножом.На чертеже показан общий вид Предложсттного слтесителя. Сттешиваемые жидкости из бачков 1 подаются через щелевые контроллеры 2 и регулировочные вентили 3 на торЦевую поверхность быстро вращал)щегося диска 4. Жидкости при падении на диск 4 растекаются тонким слоем по его поверхности и Смесьотбрасывается на стенки медленно вращающегося кольца 5, где наслаивается в виде однородной загустевшей массы. Привод диска осуществляется от мотора 6 через редуктор 7; привод кольца от мотора 8, через редуктор 9 и шестерни 10. По мере накопления загустевшая масса счищается неподвижным ножом 11 и падает на...
Машина для непрерывного изготовления теста
Номер патента: 70937
Опубликовано: 01.01.1948
Автор: Рабинович
Метки: непрерывного, теста
...лопатками 19, которые винтообразно крепятся к приводному валику 2.Для лучшего рана валике 2 имерасположенная вратном лопаткамТесто, соприкасаясь с козырьком 21, связанным с шибером 22 и регулятором 23, несущим груз 24, поднимает груз и через перевалочный порог 25 поступает к выходному отверстию 26, через которое попадает в обрабатывающее устройство 7, расположенное под месильным устройством.В обрабатывающем устройстве тесто перемешивается при помощи валиков 8, вращающихся вокруг своих осей, и вместе с приводным валиком 9, к которому валики 8 крепятся стойками 10, вокруг оси валика 9,"несущего лопатки 11. Готовое тесто выходит из машины через разгрузочное отверстие 12.Предмет изобретения 1, Машина для непрерывного изготовления теста,...
Устройство для перемешивания жидкостей
Номер патента: 71168
Опубликовано: 01.01.1948
Автор: Провинтеев
Метки: жидкостей, перемешивания
...и 3 для ввода смешиваемых жидкостей, штуцером 7 для подачи рециркулируемой смеси и двумя штуцерами 5 и б для выхода жидкости, Штуцеры 7 служат для отвода образующихся газов,Внутри корпуса 7 на оси 8 смонтирован ротор, выполненный в виде двух барабанов О, имеющих по наружной поверхности рифление 70, а по торцам - лопасти 77, На той же оси 8 монтированы отбойные крылатки 72 и роторы центробежных насосов 73,Работа устройства осуществляется следующим образом: рециркуляционная смесь и исходные жидкости через штуцеры 2, 3 и 4 подаются в среднюю часть корпуса 7 в пространство между барабанами 9.Под действием лопастей 77 жидкость отбрасывается к стенкам корпуса и, протекая вправо и влево сквозь узкую щель между барабанами 9 и стенками корпуса...

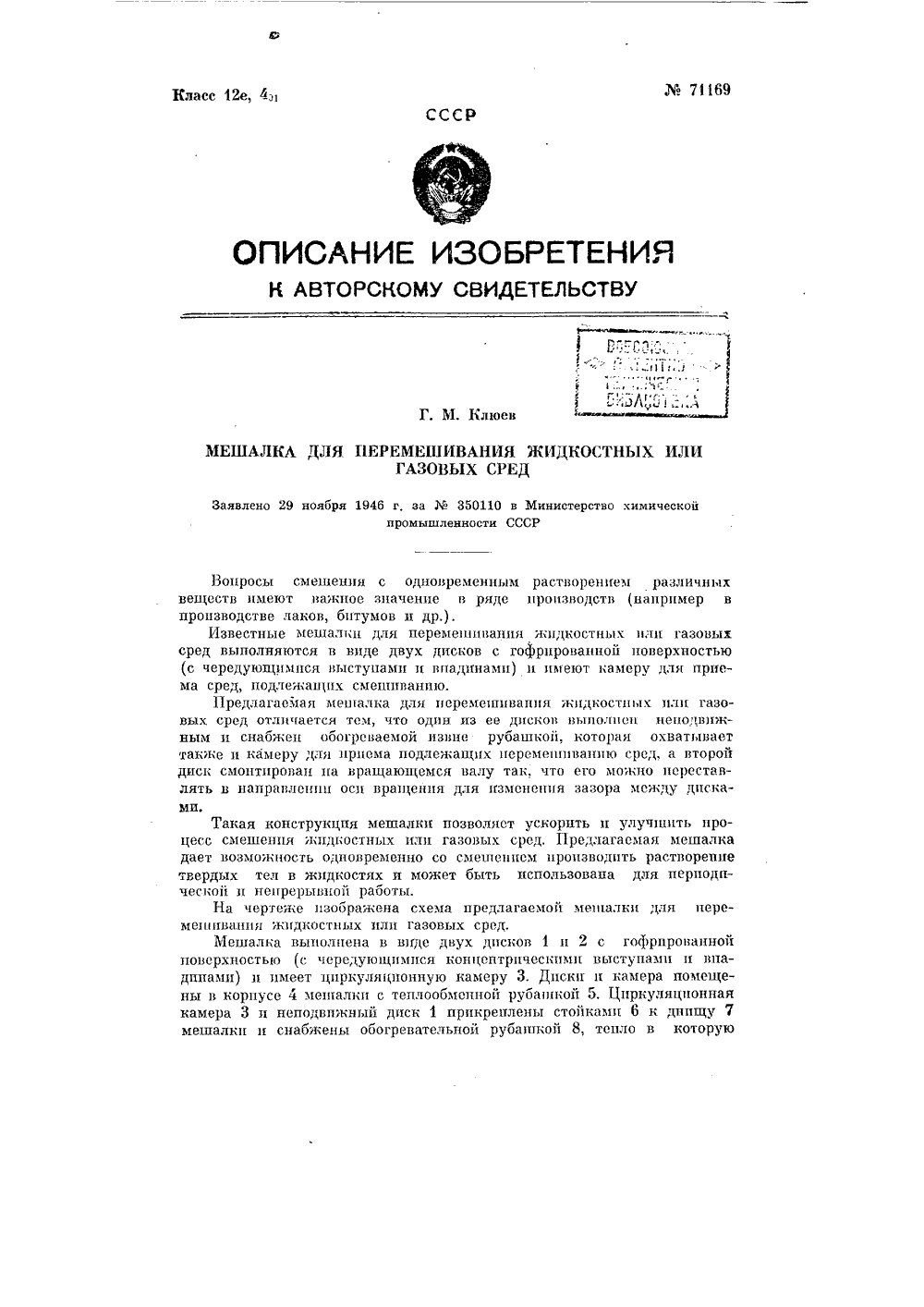

71169
Номер патента: 71169
Опубликовано: 01.01.1948
МПК: B01F 15/06, B01F 7/26
Метки: 71169
...для приема подлежащих перемепшванцю сред, а второй диск смонтирован па вращающемся валу так, что его можно переставлять в направлении осп вращения для изменения зазора между дискаЛо 71169поступает но труое 9 и выходит по трубе 10. Подвижной диск 2 смонтирован иа вертикальном валу 11 таким образом, что имеется возможность регулировать зазор между дискамн 1 п 2 посредством но;гьсма илп Опускаи)я 1 Од 11)КИОГО диска. Вра 1 цение ва)я осуществ)1 етс 55 через редуктор 12.Прп 1 ериодческе работе ме)палку загружают чер(з итуцср 13,П 1)н непрерывной работе компоненты, подлежащие сме)псишо и);ают непосредственно в циркулциоиную камеру ио труооироиодам 15 и 10, условно нокйзйнн)м на черт(же срсками. Разгрузку мечалки произодт через штуцер...
Мешалка для перемешивания двух или более жидкостей
Номер патента: 71170
Опубликовано: 01.01.1948
Автор: Клюев
МПК: B01F 11/00, B01F 3/08
Метки: более, двух, жидкостей, мешалка, перемешивания
...представлен продольный разрез предложенной мешалки пленочного типа,Работа мешалки состоит в следующем; две жидкости, предназначенные для смешения, подаются по трубам 7 и 2 в ряд параллельно расположенных вертикальных сосудов, выполненных в виде плоских открытых снизу ящиков.В сосуды 3 подается одна жидкость, а в сосуды 4 - другая. Под открытым нижним краем сосудов смонтирована решетка 5, которая с помощью эксцентрика б движется возвратно-поступательно и поочередно перекрывает сосуды 3 и 4. Скорость движения решетки 5 такова, что она обеспечивает поочередный срез пленок жидкостей, выходящих из сосудов 3 и 4, накладывая их организованно одну на другую.Тесное соприкосновение тонких слоев (пленок) ведет к интенсивной взаимной диффузии...
Мешалка турбинного типа
Номер патента: 71171
Опубликовано: 01.01.1948
Автор: Клюев
Метки: мешалка, типа, турбинного
...и плоскими лопатками, Такая форма турбоколеса обеспечивает высокую степень турбулентности струй, выбрасываемых турбоколесом, что значительно повышает эффект перемешивания.Скорости потоков, сбрасыв с загнутых лопаток, будут тельно выше скорости потоко кидающих плоские лопатки, того, направление движения ков, уходящих из различных лов, будет также различным висимости от формы лопатки обеспечивает создание перекр токов в перемешиваемой средНа фиг, 1 изображен попер разрез предлагаемои мешалки, на фиг. 2 - турбоколесо в плане,Подлежащая обработке жидкость периодически или непрерывно подается в сосуд 1 через штуцер 2. На валу 3 вращается турбоколесо 4, которое засасывает жидкость из циркуляционной трубы 5 и нагнетает ее в аппарат.Струи...
71172
Номер патента: 71172
Опубликовано: 01.01.1948
МПК: B01F 9/08
Метки: 71172
...и Внутри емкости Е, имеющей теплообменную щийся вертикалъвнй вал 3 со сыонтированнныи конусами 4, обрвщеннныи один к другому ыеньщнми конусов внполненн с отверстиями, расположенннми твж.; тея,куссз, Обс 5-.интцве оу- 2 Меаалиа работает следующим образом,лидкости, нодлезэщие смемивавию, подаются в емиость 1 одновременно или поочередно через патрубок 5 (непрернвно или периодически).При вращении конусов 4 зидкости засаснваются в них и двинутсявдоль стенок в направлении от меньпего диаметра к больиащ . Зри достизении отверстий под действием центробезной силн зидкости внбраснваются в емкость 1 с больней скоростью. При этом потони от обоих конусов сталииваются, Вследствие разности радиусов участиов стенок с отверстиями потоки имеют...
Аппарат для получения смесей из жидкостей
Номер патента: 71201
Опубликовано: 01.01.1948
Автор: Калитов
МПК: B01F 11/00, B01F 3/08, B01F 5/06 ...
Метки: аппарат, жидкостей, смесей
...2) закрепление помощью двух упругих пружин, между которыми устанавливается сильфонная труба.На чертеже изображен первый вариант.В цилиндрическом корпусе 1 с глухими крышками 2 и 3 нижняя крышка 3 соединена с источником колебаний при помощи штока 4.Воспринимаемые корпусом колебания заставляют вибрировать закрепленную в нем сильфонную убу 5, в которой закатаны решетки 6. Так уде,Под действием вибрирующих Решеток о частицы протекающихжидкостей приобретают беспорядочНОе уСиленнсе двоженИЕ, чЕМ и дОстигается энергичное смешениежидкостей.Процесс смешения осуществляетсятак же, как это имеет место приобычной диффузии двух жидкостей,но благодаря вибрационным толчкамвзаимопроникновение жидкостейзначительно усиливается и ускоряется...
Диспергатор высокого давления
Номер патента: 71214
Опубликовано: 01.01.1948
МПК: B01F 3/00
Метки: высокого, давления, диспергатор
...(фиг, 2) дисков 2, образующих многоступенчатый ротор, Каждый диск ротора снабжен радиально расположенными узкими торцевыми лопастями 3, создающими давление при вращении ротора и подающими размалываемые частицы в зазор между ротором и статором. Статор машины 4 выполнен в виде монолитной отливки, внутри которого монтированы диафрагмы 5, снабженные уплотненными кольцами б. Зазор между рабочими поверхностями ротора 2 и статора 4 можно регулировать, передвигая диски ротора вдоль вала 7.Работа диспергатора осуществляется следующим образом,Через штуцер 7 вводится материал, который под действием лопастей,З попадает в зазор между быстро вращающимися дисками ротора 2 и статором машины 4. По мере продвижения вдоль зазора материал истирается и...
Устройство для приготовления строительного раствора (или бетона) и подогрева его
Номер патента: 71263
Опубликовано: 01.01.1948
Автор: Канторович
Метки: бетона, или, подогрева, приготовления, раствора, строительного
...устраиваются сальниковыеуплотнения 8,Ковшевой элеватор 72 состоит издвух цепей, смонтированных на металлической раме через звездочкис натяжным устройством, На цепяхрасположены (на одной оси) три ковша, из которых средний ковш 73при приготовлении, например раствора, предназначается для песка,а боковые ковши И и 75 - для цемента и извести.Загрузка бункера составляющимираствора производится тачками черезсоответствующие отверстия бункера.Для регулирования равномерностиподачи составляющих элементов раствора в ковши элеватора, в днищебункера устанавливаются секторныенепрерывно действующие питатели,соединенные с цепями ковшевого элеватора, Изменение дозировки раствора производится секторным затвором. Привод элеватора общий...
Аппарат для перемешивания жидкостей
Номер патента: 71293
Опубликовано: 01.01.1948
Автор: Калитов
МПК: B01F 11/00, B01F 3/08
Метки: аппарат, жидкостей, перемешивания
...с внешней стороны труб 4,поскольку внутри запрессованы хорошо проводящие тепло и пронизывающие реагирующую среду диффузионные элементы.В качестве главной массы в этомаппарате участвуют корпус и жестко связанные с ним детали, включая прилегающие участки трубопроводов, а также среда, используемая для отвода (подвода) теплав объеме межтрубного пространства.Подвеска аппарата полностьюили частично может быть осуществлена на трубопроводах, жесткозакрепленных в прилегающих стенах на расстояниях, обеспечивающих получение нужного значенияупругого коэфициента для главноймассы,Другой тип аппарата свынужденной диффузии изображен на фиг. 2.Аппарат имеет две головных части: верхнюю 1 и нижнкпо Ц.Обе головные части соединенытрубчатой системой 3...
Приспособление к машине для непрерывного приготовления теста
Номер патента: 71313
Опубликовано: 01.01.1948
Автор: Рабинович
МПК: A21C 9/08, B01F 15/02
Метки: машине, непрерывного, приготовления, теста
...21 под воздействием пружины 22,Из делительного устройства куски теста направляются в формы, спускающиеся по лотку на расстойку, а затем в печь, При под готовке подового хлеба куски теста направляются на округлитель, закаточную машину и затем уже на расстойку. Предмет изобретения Приспособление к машине для непрерывного приготовления теста,выполненное в виде вращающегося кругового желоба для замеса теста ц ряда последовательно расположенных по ходу продуктов тестообрабатывающих устройств, о т л и ч аю щ е е с я тем, что для перегрузки замешанного теста из желоба в делительное устройство применен вращающийся вокруг этого устройства нож 15, монтированный на валу 17 ири помощи кронштейнов и подпру жиненный ролик 20 для очистки...
Установка для смешивания жидкостей
Номер патента: 71393
Опубликовано: 01.01.1948
Автор: Пегушин
МПК: B01F 15/04, B01F 3/08, B01F 5/10 ...
Метки: жидкостей, смешивания
...является специальное устройство для автоматической дозировки смешиваемых жидкостей в заданном объемном соотношении.На фиг. 1 изображена общая схена установки, а на фиг. 2 и 3 - смесительная трубка.Подлежащие смешению жидкости периодически заливаются в сосуды-мерники 1 и 2 до полного их заполнения.Регулировка заданных соотношений смешиваемых жидкостей происходит автоматически следующим образом: мерники 1 и 2 имеют площадки своих сечений, пропорциональные объемному соотношению п: и смешиваемых жидкостей, т. е.л Рт 0При одинаковом падении уровней жидкости из обоих мерников будут уходить в таких количествах, которые отвечают заданному объемному соотношению. Высоты мерников имеют значения, обратно пропорциональные удельным весам жидкою ьь...
Механическая глиномешалка
Номер патента: 72091
Опубликовано: 01.01.1948
МПК: B01F 7/04, E21B 21/06
Метки: глиномешалка, механическая
...рас 3 твора и со спускным окном 14 для шлама.Вода к глиномешалке подводится по трубопроводам и шлангам 1 б и 1 б.Для удобства перевозки от одной буровой скважины к другой и для крепления к фундаменту глиномешалка установлена на полозьях 17.Способ приготовления глинистого раствора при помощи предлагаемой конструкции механической глино- мешалки состоит в следующем.Глина с малым количеством воды, подаваемой шлангом 1 б, загружается в воронку глиномешалки и увлекается шнеком внутрь корпуса. По мере продвижения шнеком глина, смоченная водой, разминается и превращается в тесто, которое, пройдя через отверстия в диске 5, превращается в дисперсную массу.Выходящие из отверстий диска в смесительную камеру П столбики глиняной массы под...
Солерастворитель-автомат
Номер патента: 72946
Опубликовано: 01.01.1948
Автор: Романовский
МПК: B01F 1/00
Метки: солерастворитель-автомат
...всю емкость солерзстворителя, з воля подается из водопровода вниз и отводится на производство через трубу, размепкнну 5 о примерно в средней точке по в сите озкя, прок)дя ня своем пути определенный слой соли, с цельк достижения постоянной концсптрзции раствора.Солсрзстворитель-автомат см. еер гсж) работает следующим обра- ЗС)А.Бзк, Раполненный солью через люк, закрывз 5 от крыгпкой и зятем чс рез нижнюю трубу подают в него золу из водопровода. Вода под напором, проходя через слой соли и фильтр. потом в виде рассолз через трубу, размегценну 5 о примерно в средне точке по высоте бака, поступзе на производство.В верхней части растворителя имее гся патрубок, через которыи перед открытием люка нагнетают воздух и вьтесняют рассол до...
Электромешалка для приготовления мыльно-пенистых ванн для размешивания в ваннах медикаментов
Номер патента: 73454
Опубликовано: 01.01.1948
Автор: Лившиц
МПК: B01F 7/10
Метки: ванн, ваннах, медикаментов, мыльно-пенистых, приготовления, размешивания, электромешалка
...состоит из разь емного вала 2, вращающегося в неподвижной гильзе и передвигающегося в вертикальном направлении для установления его на,нужной от дна высоте. На нижнем конце вала укреплены, накрест четыре металлические из нержавеющей стали лопасти 3, выполкенные в виде обручей, выгнутых по форме шара или эллипсоида и расположенных перпендикулярно кего вертикальной оси. Верх ний конец вала 2 несет на себе трехступенчатый шкив 5.Шкив 5 соединен ремнем со шкивом электродвигателя 4, На раме 1 мостике) 1, на,равных расстояниях от ее концов, имеются отверстия 7 для крепления съемной сетки, служащей для предохранения больного от ушиба, а мешалки от внешних повреждений.Пуск и остановка электромешалки производится путем включения и...
Огнетушитель
Номер патента: 74424
Опубликовано: 01.01.1949
Автор: Выгодский
МПК: A62C 13/32, A62C 13/50, B01F 5/04 ...
Метки: огнетушитель
...огнетушителя является то, что для равномерной подачи порошка из бункера к эжектирующему приспособлению в средней части бувкера, вдоль его оси, установлена барботерная трубка с отверстиями, сообщающимися с воздухопроводом песед эжектирующим приспособлением.Огнетушитель состоит из бункера 1, заполненного огиетушительным порошком 2, крышки 3 с установленным на ней манометром 4 и предохранительным клапаном 5. Наверху крышка имеет загрузочнуо воронку б с крышкой и дроссельным клапаном 7. Внизу к бункеру приварен инжектор 8, в который входит трубка воздуховада 9.Внутри бункера имеется барбогерная трубка 10 с отверстиями, соединяющимися воздуховодами с аккумулятором 11. Аккумулятор 11 снабжен манометром 12 и сообщается с компрессором 13,...
Мешалка для смешивания сыпучих компонентов на вязких связках
Номер патента: 74748
Опубликовано: 01.01.1949
Автор: Любомилов
МПК: B01F 3/18, B01F 7/16, B01F 7/30 ...
Метки: вязких, компонентов, мешалка, связках, смешивания, сыпучих
...разбросанную массу и центру вращения винта и переворачивающая ее.3, Бегун - вращающееся колесо, упчотцяюшсс и растирающее массу,4. Скребок, которьш разрыхляет массу после бегуна, собирает ее от краев чаши к средней линии двикения смесительных органов и обес 7174748- 2 -Фиг, 1 печивает очистку чаши при выгрузкв массы.Выгрузка массы производится через люк в дне чаши. Люк закрывается специальным затвором, действующим следующим образом.Крышка люка 11 прямоугольнойили круглой формы закреплена на4 шарнирах 12 на салазках, которыеперемещаются на опорных роликах 1 б при помощи рейки 14 и шестерни 15 Ось шестерни 15 выходитза габарит чаши и снабжена маховиком.При закрытии люка салазки действием кремальеры перемещаются всторону открытого люка,...
Аппарат для перемешивания и транспортирования солодового молока
Номер патента: 74784
Опубликовано: 01.01.1949
МПК: B01F 15/02, B01F 7/06
Метки: аппарат, молока, перемешивания, солодового, транспортирования
...и открытиямза3705261949 года митетв ССС март Предлагаемый, согласно изобрете. нию, аппарат для перемешивания и транспортирования солодового молока (см. чертеж) состоит из цилиндрического сосуда 1, внутри которого тангенциально на горизонтальном валу 2 укреплена пропеллерная мешалка 3.На одном валу с мешалкой 3 в трубе 4 смонтирован шнек 5, выполненный в виде двух отдельных витков, между которыми размещена направляющая муфта. Шнек 5 служит для подачи солодового молока в дозаторы через патрубок б. Предмет изобретения Аппарат для перемешивания и транспортирования солодового мо. лока, состоящий из цилиндрического сосуда, внутри которото тангенциально на горизонтальном валу монтирована пропеллерная мешалка, отличающийся терм, что на...
Машина для изготовления теста
Номер патента: 74884
Опубликовано: 01.01.1949
Автор: Гуляев
МПК: A21C 1/06, A21C 7/01, B01F 7/04 ...
Метки: теста
...предлагаемой конструкци закл(Яес 51 и ток что ля выпуска сло 51 тестя применена тестомес:Сц.ця 5 ацПиа. Она усгаповлеца иад лепта;ц и имеет руазанку для подогрева теста и выдвижное лно;1,5 ерцолц.,вской рязгрзкц.На чертеже изооражсц в вертикальном разрезе общий вид машицы для цзготовлсця слоя теста.;5 ЦИЦ; ССТОП ЦЗ ДПс Х КЯМСР: смссителыпй 1 и выпуской 6.Смеситслыая камера 1 машины ;лужг лля и род(ясского прцготоЛЕ;:я, гзта. Оца СОСтО:т ИЗ КОрцу и 2 с р 1, бац;, оц 5 д 5( по (огрева теста и сцяб;(еца двумя мешалка(ц 4, Вра(Я.ощихися В разные сторопы,Путем выдвижения дна 6 из смесительцой камеры приготовленная порци 51 теста поступает в выпускную камеру 6 машины. ИП 5 киие стенки выпускной камеры б ооразуются дьумя движущимися...
