B01D 37/04 — регулирование фильтрования

Номер патента: 446289

Опубликовано: 15.10.1974

Авторы: Виницкий, Высоцкий

МПК: B01D 37/04

Метки: ионитовыхфильтров, истощения, степени

...фильтров, а 25 степень истощения Н-катионитовых фильтров второй ступени определять по произведению величины электропроводности фильтрата этих фильтров на величину электропроводности последующих фильтров. 30 При контроле истощения фильтров 3 выходной сигнал измерителя 7 электронроводности фильтрата этих фильтров сравнивается на логическом элементе 10 типа И с инвертированным на логическом элементе 11 типа НЕ сигналом измерителя б электропровод- ности фильтрата на выходе фильтров 1.Сигнал степени истощения анионитовых фильтров 3 псрвой ступени имеет место при наличии сигнала повышения электропровод- ности фильтрата на выходе фильтров 3 и нри отсутствии сигнала изменения электропровод- ности на выходе фильтров 1, что позволяет...

Номер патента: 451449

Опубликовано: 30.11.1974

Авторы: Газатуллин, Семке, Хлопонин

МПК: B01D 37/04

Метки: вакуум-фильтра, ния, работы, регулирова

...В слу чае изменения толщины лепешки на барабане фильтра сиг - нал об: этом от датчика 10 подают в суммирующее устройство 11 и с помощью регулятора 12 расхода промывной воды соответственно изменяют расход последней на фильтр с помощью дроссельной заслонки 13.По мере рабогы вакуум-фильтра фильгруюшая ткань забивается кристаллами бикарбоната натрия, поэтому содержание маточной жидкости в лепешке увеличивается и на ее вытеснение требуется больше промывной воды. Мерой забивки фильтровальной ткани кристаллами служит расход воздуха на продувку ткани. Изменение расхода воздуха на продувку фиксируется датчиком 14. Сигнал от датчика 14 подают в суммирующее устройство 11 и с помощьюрегулятора 12 и заслонки 13 дополнительно изменяют расход...

Номер патента: 453169

Опубликовано: 15.12.1974

Авторы: Алексеева, Изобретени, Литвишко, Шерман

МПК: B01D 37/04

Метки: вакуум, вращающихся, производительности, фильтров

...части осадка, а 5 также упрощение и повышение надежностипроцесса управления.На фиг. 1 показана блок-схема регулирования производительности барабанного вакуум-фильтра по описываемому способу; на 10 фиг. 2 - устройство для обеспечения деленияосадка на части.На чертежах даны следующие обозначения:датчики 1 и 2, вторичный прибор расходомера 3 твердого матернала, регулятор 4, исполни тельный механизм 5, разгрузочный нож 6, регулируемый мостик 7, приемный лоток 8,Расходомер 3 работает в комплекте с датчиком 1 толщины слоя осадка на барабане фильтра или с датчиком 2 на течке после 20 фильтра. В первом случае расходометр показывает общее количество осадка на барабане фильтра, во втором случае - полезное количество осадка.Разгрузочный нож 6,...

Номер патента: 460882

Опубликовано: 25.02.1975

Авторы: Бендецкий, Туринский, Файн

МПК: B01D 37/04

Метки: вакуумфильтра, работой

...устройство 2, вкотором осуществляется расчет числа оборотов подвижной фильтрующей поверхности.Вычисленное значение числа оборотов сравнивают с текущим значением и по величине РАБОТОЙ ВАКУУМ-ФИЛЬТ рассогласования регулятор 3 изменяет числооборотов фильтрующей поверхности при помощи регулируемого привода 4,Оптимальное время контакта фильтрующей5 поверхности вакуум-фильтра с фильтруемойсуспензией обеспечивается контуром регулирования уровня суспензии в корыте фильтра,состоящим из измерителя 5 уровня, регулятора 6 и устройства 7, изменяющего подачу сус 10 пензии в корыто фильтра.Важным параметром, характеризующимсвойства суспензии, является диаметр частицтвердой фазы, от которого зависит скоростьперемещения фильтруемой...

Номер патента: 464318

Опубликовано: 25.03.1975

Авторы: Морозов, Скворцов

МПК: B01D 37/04

Метки: взвеси, жидкости, фильтровальное

...подвижным штоком 8 и двух соленоидов 9 и 10, установленных на концах цилиндра 7. Цилиндр и шток имеют поперечные сквозные отверстия 11 - 13.Два микропереключателя 14 и 15, установленные иа стойке 16, включены в электрическую цепь питания соленоидов 9 и 10, На наружной цилиндрической части накопителя 3 имеется упор 17.Внутри приспособления 5 укреплен направляющий стакан 18 и защитный стакан 19 и имеется сливное отверстие с патрубком 20.Приспособление 5 служит одновременно корпусом фильтровального устройства и установлено на опорах 21.Устройство работает следующим образом.Исходная жидкость через напорный трубопровод 1 попадает в накопитель 3 и, просачиваясь через фильтровальный элемент 2, проходит стадию очистки. Далее жидкость сливается в...

Номер патента: 465211

Опубликовано: 30.03.1975

Авторы: Беляков, Белякова, Козлов

МПК: B01D 37/04

Метки: суспензий, фильтруемости

...камеру 12 с атмосферой. Камера 12 через дроссель 21 соединена с источником 20 сжатого воздуха, а при помощи трубопровода22 с регистрирующим прибором 23. Пружина 24 служит для настройки начального давления в камере 12. Устройство подключается к трубопроводу 25 с исследуемой жидкостью, 25 Устройство работает следующим образом.Измеряемая жидкость отбирается из трубопровода 25 и продавливается дозирующим насосом 1 по следующей схеме: трехходовый кран 3 - камера 11 - фильтрующий элемент 30 5 - камера 10 - камера 8 - фильтрующийэлемент 4 - камера 9 - кран 2 - трубопровод.В случае чистой жидкости на фильтрующих элементах 4 и 5 возникают перепады давления, равные друг другу по величине и обратные по направлению. Суммарное усилие,...

Номер патента: 477730

Опубликовано: 25.07.1975

Авторы: Стальский, Цай

МПК: B01D 37/04

Метки: барабанного, вакуум-фильтра, работ

...2, транспортера 3 для транспортировки кека за пределы барабана вакуум-фильтра, емкости 4 для отвода перелива вакуум-фильтра. Для вращения барабана 1 к нему присоединен электропрнвод 5 с редуктором 6, Трубопровод 7 питания вакуум-фильтра входит внутрь барабана 1. К распределительному устройству ("головке") 8 подведены трубопровод 9 подачи сжатого воздуха для отдувки кека, трубопровод 10 подачи промывной воды и вакуумный трубопровод 11 для откачки фильтра, Трубопровод 12 служит для подачи лерелива на сгущение.Устройство содержит датчик 13 плотности пульпы, установленный на трубопро воде 7 питания, датчик 14 влажности ке477730 4 ставнтель А.Хляпов анто Кузгтепова текред Л.Казачкова Корректор ЛдБрахлина ЯЯД идд, дд Я нратк 7-2...

Номер патента: 485748

Опубликовано: 30.09.1975

Авторы: Литвишко, Николаев

МПК: B01D 37/04

Метки: вакуум, процессом, разделения, суспензии, фильтре

...способ отличается тем, что для упрощения и повышения надежности процесса управления время фильтрации изменяют подачей пара или газа в суспензию под зону фильтрации.На чертеже представлена блок-схема реализации способа управления процессом разделения суспензии в вакуум-фильтре.Схема состоит из барабана 1, корыта 2, разгрузочного устройства 3, мешалки 4, устройства 5 подачи пара или газа под зону фильтрации, датчика 6 вторичного прибора 7 толщиномера слоя осадка, регулятора 8, исполнительного механизма 9, регулирующего органа 10 на линии подачи пара пли газа под зону фильтрации. Система работает следующим образом.Информация от вторичного прибора 7 толщиномера поступает на регулятор 8, который с помощью исполнительного...

Номер патента: 446984

Опубликовано: 05.03.1976

Авторы: Белоненко, Войтенко, Кульбаков, Лившиц

МПК: B01D 37/04

Метки: барабанных, вакуум-фильтров, дисковых, отдувки, процессом

...через цилиндр 3, Тарелка 4 клапана, управляющая подачей воздуха, находится под действием вакуум-поршня 5 с одной стороны и груза 6 с дру гоп.При нордальпом технологическом режиме фильтрации вакуум в распределительной головке 450 - 600 мдт рт. ст. При такой величине вакуума вакуум-поршень 5 поднимается и открывает подачу сжатого воздуха к распределительной головке фильтра. Отдувка в этом случае производится непрерывно прп каждом обороте барабана. Недостатками известного способа являются отсутствие стабилизации влажности продукта и необходимость постоянного вмешательства со стороны оператора для внесения корректив, что весьма затруднительно при обслуживании им более трех фильтров.Кроме того, в известном способе не обеспечивается...

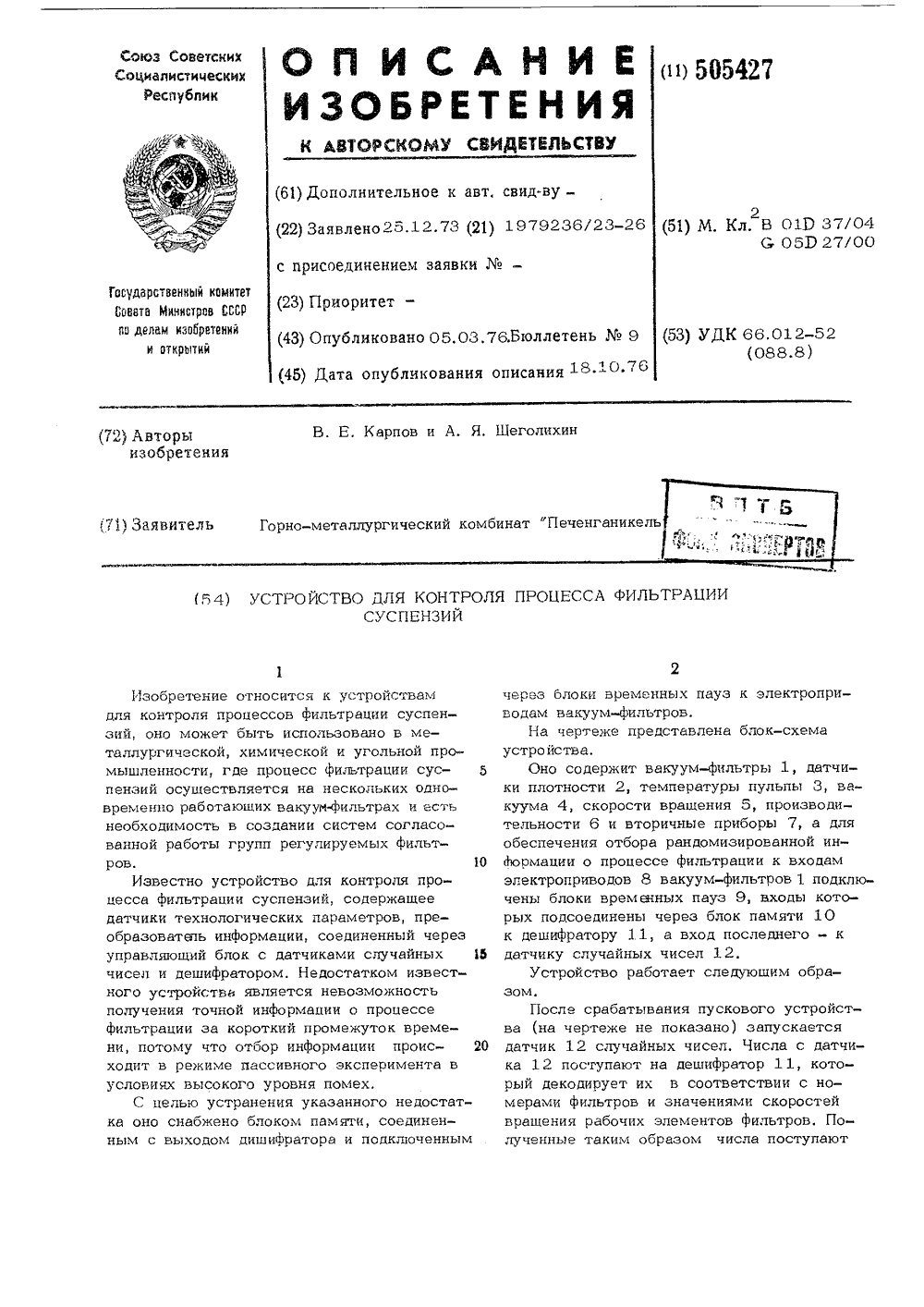

Номер патента: 505427

Опубликовано: 05.03.1976

Авторы: Карпов, Щеголихин

МПК: B01D 37/04

Метки: процесса, суспензий, фильтрации

...подсоединены через блок памяти 10 к дешифратору 11, а вход последнего - к датчику случайных чисел 1 2.Устройство работает следующим образом,После срабатывания пускового устройства (на чертеже не показано) запускается датчик 12 случайных чисел. Числа с датчика 12 поступают на дешифратор 11, который декодирует их в соответствии с номерами фильтров и значениями скоростей вращения рабочих элементов фильтров, Полученные таким образом числа поступают505427 с дешифратара 11 последовательно в блокпамяти 10,После заполнения всех ячеек блока памяти 1 0 с егс выхода последовательно(в зависимости от порядка заполнения ячеек, поступают команды через блоки временных пауз 9 на входы схем управления приводами 8. Эти команды обеспечивают включение и...

Номер патента: 509282

Опубликовано: 05.04.1976

Авторы: Егоров, Заяц, Колпиков, Левчишин, Нураев, Слесаренко

МПК: B01D 37/04

Метки: отделениемфильтрования, суспензий

...частое воздействие оператора и систем автоматики при согласовании нагрузок на переключение скорости вращения барабанов, числа фильтров с измененной скоростью вращения и числа работающих вакуум-фильтров.По предлагаемому способу скорость вращения барабана вакуум-фильтров число фильмО ров с измененной скоростью вращения и чис:- ло работающих вакуум-фильтров изменяют в зависимости от предельных значений плот- ности разгрузки сгустителя и скорости ее изменения. 25 фильтров 6 одной из секций, например в сто-с рону ее уменьшения, с помощью указанных систем регулирования происходит уменьшение разгрузки сгустителя 1 и увеличение плоъ ности разгрузки сгустителя 1. Это повышает производительность фильтров. Однако, если величина плотОсти...

Номер патента: 519208

Опубликовано: 30.06.1976

Авторы: Стальский, Цай

МПК: B01D 37/04

Метки: отделения, работы, фильтровального

...ва 1 куум-фильтра.На чертеже схематически представлено описываемое устройство.Устройство содержит трубопровод 1, по которому пульпа из отделения сгущения поступает в донорную емкость 2, из которой далее по труоопроводам 8, 4, 5, б, 7 с установле 1 нными на них регулирующими клапанами 8, 9, 10 расхода пульпы питания распределяется по всем фильтрам фильтровального отделения. Трубопровод 11 служит для отвода пульпы в сгуститель при ее аварийном уровне в донорной емкости 2.,По трубопроводу 12 с установленным,на нем датчиком суммарного расхода пульпы,перелива 13 подается, пульпа перелива со:всех фильтров. Каждый из вакуум-фильтров 14, 15, 1 б содержит транспортер подачи кека 17, 18, 19 с установленными на иих датчиками 20, 21, 22 расхода...

Номер патента: 521908

Опубликовано: 25.07.1976

Авторы: Куперман, Соломин, Хусид

МПК: B01D 37/04

Метки: времени, остановки, перезарядку, фильтров

...рует значение текущей производительности % (), в результате чего получается величина, равнаят;е" (" ) еогде Тр - продолжительность работы фильтра до перезарядки в данном рабочем циклефь= текущее время.Одновременно с интегрированием блокнелинейности 5 выдает сигнал, равный значению величины егде Т р - время, необходимое для перезарядки фильтра, Блок 4 перемножает величины Дополнительный сумматор 9 определяетразность между величиной Т и величиной% (С)(3 СееоКак только эта разность становится равной нулю, блок остановки 11 включает запорный клапан 1 2 на линии подачи продукта, так как именно этот момечт соответствует минимальномучислу остановок фильтра на перезарядку,и выдает сигнал в блок переменного задачки 10 на изменение задания. При...

Номер патента: 521909

Опубликовано: 25.07.1976

Авторы: Бессмертная, Рульнов, Сметанин, Смолянов

МПК: B01D 37/04

Метки: блоком, вакуум-фильтров, параллельно, работающих

...вращения барабана каждого вакуум-фильтра дополнительно корректируют по уровню в корыте вакуум-фильтра.Это позволяет равномерно распределить нагрузку между вакуум-фильтрами.25 На чертежесоба автоматичес у РСпособ осуществляется спедуюши зом.В трубопроводе 1 подачи сырья датчиком 2 измеряется общий расход сырья на блок вакуум-фильтров, а датчиком 3 измеряется уровень в корыте мерников 4. Сигналы с датчиков 2 и 3, а также сигнал, соответствующий числу параллельно работающих фильтров, подается на вычислительное устройство 5, которое в зависимости от этих величин формирует управляющий сигнал. Сформированный управляющий сигнал поступает в регуляторы скорости 6, которые по величине этого сигнала регулируют скорости вращения барабанов...

Номер патента: 521910

Опубликовано: 25.07.1976

Авторы: Бирюк, Дубовский, Золотарев, Пацкан, Черник

МПК: B01D 37/04

Метки: вакуум-фильтра, дисков, осадка, удаления

...с диска вакуум-фильтра.Устройство содержит дисковый вакуумфильтр 1, ресивер 2 сжатого воздуха с , клапаном 3 отдувки, золотник 4 управле ния датчик 5 импульсов с программным , блоком 6, датчик 7 топшинът отфильтрованного слоя, пороговый элемент 8, погцчес, кий элемент И" 9.Устройство работает следующим образомПри работе вакуум-фильтра 1 в моментвхода каждого сектора диска в зону отдувки программный блок 6 включает датчик 5цмпупьсов который выдает сигнал, поступающий па один из входов погического -.ле521910 11 И 11 ПИ, Заказ 347 6/340 Тираж 864 Подписное;, йю Филиал 11 ГП 11 атент, г. Ужгород, ул. Г 1 роектлая, 4 3 мента И 9. Датчик 7 толщины осадка непрерывного действия выдает сигнал, пропорциональный толщине осадка, поступаюший через...

Номер патента: 292352

Опубликовано: 05.01.1977

Авторы: Анисимов, Бондарев, Буденный, Грингольц, Мгеладзе, Сараджев, Тусунян, Шахбудагян-Шоу

МПК: B01D 37/04

Метки: действующих, качества, осадка, периодически, фильтрах

...13, со вторичной обмотки которогоснимается сигнал и подается через контактную группу 14, установленную в положениеО блоком 5 автоматического переключенияна задатчик 15, соответствующий операции"фильтрация",С задатчика 15 через контактную группу16 в положении о, - сигнал поступает навход усилителя низкой частоты 17. Выход- щное напряжение усилителя 17 через сигнальный блок 18 подается на исполнительныймеханизм 19, подключенный к блоку 5 автоматического переключения.Все цепи устройства питаются от общего блока 20 питания, имеющего электроннуюстабилизацию и включающего в себя силовойтрансформатор, выпрямитель и фильтр.При изменении толщины осадка с низкойэлектропроводностью переключателя П, и П юустанавливаются в положение 6.Со...

Номер патента: 541489

Опубликовано: 05.01.1977

Авторы: Латышев, Ойф, Финкель

МПК: B01D 37/04

Метки: препаратов, процессом, ультрафильтрации, ферментных

...через бачок пост 0янного уровня 5 на всас насоса 6 и в линию канализации или для повторного использования. Ротаметр 7 измеряет мгновенное значе ние расхода фильтрата Х , а вторичный при бор 8, измеряя и индицируя мгновенное знчение расхода, преобразует его в частотный и аналоговый сигналы, Частотный сигнал поступает на интегратор 9, который интегрирует значение Х до заданной велиКогда в линию пройдет 1 х фильтрата можно начать выдачу концентрата в сборник 10, При этом срабатывает выходной контакт интегратора 9, включающий через1 О электропневмопреобразователь 11 питание на регулятэр 12, регулирующий клапаном 13 расход концентрата по сигналу с датчика 14 его расхода, вторичный прибор 15 и клапан 16, которь;й откроется и создаст...

Номер патента: 544449

Опубликовано: 30.01.1977

Авторы: Брускин, Воронин, Жуков, Мельников, Митекин, Шиб

МПК: B01D 37/04

Метки: вакуум, работы, фильтра

...регулятором, вход которого подключен к выходу регулятора уровня суспензии в фильтре. а выход - к регулирующему клапану на липи нижнего вакуума.На чертеже приведена схема устройствадля автоматического регулирования работы 5 вакуум-фильтра.Устройство содержит вакуум-фильтр 1, регулятор 2 уровня, регулирующий клапан 3 на линии сырья в вакуум-фильтр, экстремальный регулятор 4, регулирующий клапан 5 на 0 линии нкнего Вакуума, езкост 6 фильтрата.Устройство работает следующим ооразом,Подачу сырья в вакуум-фильтр 1 регулируют в зависимости от уровня с помощью регу 15 лятора 2 уровня и регулирующего клапана3. Экстремальный регулятор 4 скачкообразноизменяет положение клапана 5 на л,ннн нижнего вакуума и соответственно его величину,При...

Номер патента: 548303

Опубликовано: 28.02.1977

Авторы: Батырев, Зарецкий, Зобнин, Калинин, Симкина

МПК: B01D 37/04

Метки: действия, периодического, фильтром

...Знакочувствительное реле 8имеет нормально замкнутый контакт 9 в цепи5 сигнала с блока формирования критерия 2 наэлемент сравнения 6 и нормально разомкнутый контакт 10 в цепи сигнала с элемента памяти 4 на элемент сравнения 5. Знакочувствительпое реле 7 имеет нормально разомкнутыйО контакт 11 в цепи сигнала с оптимизатора 3па запорцый клапан 12, установленный навходном продуктопроводе фильтра 13,Устройство работает следующим образом.Расходомер 1, установленный на выходе5 фильтрата из фильтра 13 подает сигнал наблок формирования критерия 2, который формирует с гнал, соответствующий критершоэффективности процесса. Этот сигнал поступает на оптимизатор 3, где подается дновреО мснцо на элемент непрерывной памяти 4 и5483037Составитель А,...

Номер патента: 549163

Опубликовано: 05.03.1977

Авторы: Матийко, Слесаренко

МПК: B01D 37/04

Метки: вакуум-фильтра, работы

...копструкяющие суспензию из Связь датчика уровня ом через регулятор м образом. ула изобр ни Способ боты вак кового, п фильтруе щийся ства фил рыте регу ма корыт авто уум-ф утем мой сч тем, ьтров лиру матического ультра, бар оддержания спензии в к что, с целы ния, уровен ют изменени регу, абаннзада орыте о пов ь сус ем р ирования раого или диснного уровняотличаюышения каче- пензии в коабочего объе 2. АЗО 1963 г в. СССР167821,Р 25/24,Изобретение относится к области автоматического регулирования вакуум-фильтров и может применяться в процессах фильтрации суспензий барабанными или дисковыми вакуум-фильтрами.Известен способ автоматического регулирования работы вакуум-фильтров, который предусматривает поддержание заданного уров. ня...

Номер патента: 550167

Опубликовано: 15.03.1977

Авторы: Бирюк, Дубовский, Золотарев, Пацкан, Черник, Щелинский

МПК: B01D 37/04

Метки: вакуум-фильтре, дисковом, объемного, пульпы, расхода

...30 8, блоком 1 управления и блоком 10 регистрации, кроме того, блок 10 регистрации соединен с датчиком 5 положения вала исполнительного механизма 2 и одним из выходов блока 1 управления.Устройство работает следующим образом.При включении вакуум-фильтра 4 в работу пульпа поступает в его ванну по трубопроводу с запорной арматурой 3, которая при этом полностью открыта, По мере наполнения ванны рабочей жидкостью уровень ее повышается до верхнего значения и вызывает срабатывание датчика 12 верхнего уровня пульпы уровнемера 11, который выдает сигнал на один из входов элемента И 6. Командоаппарат 8 через определенный промежуток времени выдает сигнал на второй вход элемента И. На третий его вход поступает импульс датчика 7 положения сектора...

Номер патента: 561569

Опубликовано: 15.06.1977

Авторы: Балавадзе, Весенин, Галинов, Миловидов, Плигин, Степанов, Фаминцын, Цейтлин

МПК: B01D 37/04

Метки: аппаратом, электроионитовым

...состоит из ключа 1 и переключателя 2 полярности последовательно включенных в цепь питания электроионитового аппарата 3 от источника 4 электропитания, клапанов 5, б, 7 и 8, установленных на трактах диализата и концентрата, датчика 9 контролируемого параметра, взаимосвязанных реле времени 10, триггера 11 и логических элементов ИЛИ 12 и Запрет 13. Электроионнтовый аппарат 3 включает в себя электродные камеры 14 и расположенные между ними чередующиеся, разделенные ионоселективными мембранами, камеры 15 и 16 концентрирования и деионизации,Часть исходной жидкости подается в электроионитовый аппарат 3 в камеры 16, выполняющие функцию камер концентрирования, и направляется через клапан б на промывку электродных камер 14, после чего...

Номер патента: 562298

Опубликовано: 25.06.1977

Авторы: Беляков, Клоков, Ланин, Митрофанов, Филимонов

МПК: B01D 37/04

Метки: процессом, фильтрации

...и потери напора на фильт-,ре ,2. ИОднако бранный способ не исключает п:лучения плохо профильтрованных растворовпри изменении степени загрязненности фильтруемой среды, состояния слоя Йильтрома- .териала и давления в фильтре, 20С целью обеспечения получения фильтрата заданного качества и увеличения производительности фильтра, предлагается осу,ществлять коррекцию расхода фильтратапри отклонениях показателя чистоты ниже 25 и давления на входе в фильтр выше величин их предельно-допустимых значений.Сущность способа поясняется чертежом,на котором проведена принципиальная схеМасистемы автоматики, реализующая предлагаемый способ автоматического управления процессом фильтрации.Система состоит из контура регулирования расхода фильтрата. и двух...

Номер патента: 563995

Опубликовано: 05.07.1977

Авторы: Бирюк, Дубовский, Золотарев, Пацкан, Черник, Щелинский

МПК: B01D 37/04

Метки: отделением, фильтровальным

...9. Коррекцию общего сигнала управления по уровню пульпы в сборнике 2 40и количеству работающих вакуум-фильтровпроизводят на сумматоре 10,Дополнительную коррекцию сигнала управпения в зависимости от скорости изменения уровня пульпы и ванне вакуум-фильтра 45(в зависимости от производительности вакуум-фипьтра по пульпе) производят придостижеьии максималЬного уровня пупьпы в промежуточном сборнике 2, коррекциюпо толщине отфильтрованного осадка-при 50превышении заданной ее величины, в коррек-цию по плотности фильтрвта - при превышении допустимого значения плотности.Сигнал коррекции и зависимости от скорости снижения уровня пульпы в ванне 55вакуум - фильтра получают, периодическиизмеряя величину понижения уровня в момент...

Номер патента: 565686

Опубликовано: 25.07.1977

Автор: Розинский

МПК: B01D 37/04

Метки: процессом, фильтрации

...части фильтра-грязесгусти.теля.При .выходеуровня раздела двух сред эа пределы зоны, установленной задатчикеми 1718, датчик-сигнализатор 6 посылает на вход блока 7 дискретные сигналы Г(Чили Гдй), Последние принимают значения 0 или 1 в зависимости от геометрического положения раздела сред пп относительно верхнего Ь и нижнегоВпределов согласно сле р дующим логическим условиям:(1)О пи ЭИ 25 Когда движущий напор дИ) достигаетсвоего предельного значения ь р блока 15 сравнения, поступает на вход блока 14 дискеетный сигнал г Щ принимающий значениеЪ 0 при 1 И. Параметры настройки блока 7 К н К. 4устанавливаются задатчиками 19 и 20, Тексамым реализуется И-закон регулированияпри наличии релейного датчика-сигнализатора, что обеспечивает плавность...

Номер патента: 575116

Опубликовано: 05.10.1977

Авторы: Галустов, Демидов, Миролюбов, Шувалов

МПК: B01D 37/04

Метки: воздушными, фильтрами

...и очищенного газа, а блок дискретного управления выполнен, бесконтактнымв виде генераторных датчиков срегулировочными пластинами разнойдлины, которые установлены на долом штоке,Устройство показано на чертеже.Оно состоит из жесткой мембраны 1,полого штока 2, гребенки 3, направ .ляющих 4, регулировочных пластин 5,фиксирующих болтов 6, генераторныхдатчиков 7, выходного блока 8, управляющего устройства 9, регенерирующих дисков 10, резиновой трубки 11, упругого элемента 12.устройство работает следующимобразом.Мембрана 1 помещена между камерами очищенного 13 и запыленного 14газа. В зависимости от осевшей нафильтрующей ткани пыли изменяетсясопротивление Фильтра, а следовательно, н перепад давления междукамерами. Каждому значению перепада...

Номер патента: 586922

Опубликовано: 05.01.1978

Авторы: Бирюк, Дубовский, Золотарев, Пацкан, Черник, Щелинский

МПК: B01D 37/04

Метки: вакуум, дисковыми, фильтрами

...вращения электродвигателя 8 и дальнейшем пониженииуровня в сборнике с помощью регулирующего блока уменьшают число отдуваемых секторов каждого диска пропорционально величине уровня,определяемой датчиком. Прикаждом новом обороте диска, контролируемом датчиком, производят сдвиг неотдуваемых секторов с помощью регулирующего блока, например на один сектор.Электродвигатель 8 соединен с выходомпреобразователя 9, вход которого соединен с одним выходом датчика 10 уровняпульпы в сборнике 2. Второй выход датчика 10 соединен с регулирующим блоком 11,к которому также подсоединены датчик 12положения сектора и датчик 13 контроляполного оборота диска. Выход регулирующего блока 1 1 соединен через блок 7 управления с клапаном б,мгновенной...

Номер патента: 589897

Опубликовано: 25.01.1978

Автор: Франс

МПК: B01D 37/04

Метки: пылеулавливающей, рукавными, следящая, установки, фильтрами

...а мембрана 22 - деаэрационный патрубок 23. Гсли открывается клапан 9, то сжатыйвоздух протекает через возвратный клапан24 и дроссель 25 в камеру сжатия 26.Повышенное в камере сжатия 26 давлениесмещает мембрану 27 со штоком 28 вовнешнее конечное положение. При этом собачка 29 вращает храповое колесо 30 наодин зуб, после чего трубопровод 5 отклоняется на следующее отверстие . ОдцоврэГ 35менно с этим пластина 15 освобождает контактный прерыватель 12 и размыкает контакт прерывателя 11, в результате чегопропадает сигнал на входе 1 6 управлениябистабильного элемента 13, который прини 40мает затем сигнал на своем входе 31 управления и создает сигнал на выходе 32 уп-.равления, Благодаря этому в камерах сжатия 18 и 19 понижается давление, В...

Номер патента: 601029

Опубликовано: 05.04.1978

Авторы: Гончаров, Кайгородцев, Малюта, Миллер, Подопригора, Рясной, Халецкий, Энгель

МПК: B01D 37/04

Метки: вакуум-фильтрах, обезвоживания, процессом

...изобретения является поллержавце заданной влаиности кека прц различной производительности вакуум-фильтра.Поставленная цель достигается тем, что стаб 11 лизцруют толщину и влажность кека в завис 1 мост 11 от цзменечия скорости вращения лс 1 скоз вакуум-фильтра изменением величины вакуума в зоне фильтрации и раскола перегретого пара, подаваемого пол кожух вакуум- фильтра.показана функццоя601029 г го. Эту функцию вьпполняет система автоматического регулирования (САР) плотности пульпы. Разность сигналов с датчика 1 плотности пульпы и загдатчика 2 плотности пульпы поступает на вход регулятора 3. Сформи рованный регулятором выходной,сигнал усиливается усилителем 4 и с помощью исполнительного механизма 5 управляет клапаном б подачи воды в...

Номер патента: 604569

Опубликовано: 30.04.1978

Авторы: Медзеновский, Розинский

МПК: B01D 37/04

Метки: группе, действия, периодического, процессом, сгустителей, фильтрации, фильтров

...для данного аппарата величине до. Интегрируя расход фильтрованного сока д, выходящего из данного фильтра-сгустителя, можно получить объем сока Р за время фильтрации. Требуемый объем сока определяется из условия где К - удельный объем расхода известкового молока на дефекацию (в м на1 м сырого сока);р - удельный вес известкового молока,кг/мз.до - допустимое максимальное количество осадка, скапливающегося в одном аппарате за полуцикл его работы, кг;а - количество осадка, образующегосяиз 1 кг извести, кг/кг;Р - коэффициент, учитывающий изменение количества сока на станциидефекосатурации.С учетом условия (1) время активной работы фильтра-сгустителя 1 в полуцикле определяется в результате решения уравнениясююр( с (да =в .(. , (2( где 1 - время...
