Устройство для контроля процесса фильтрации суспензий
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

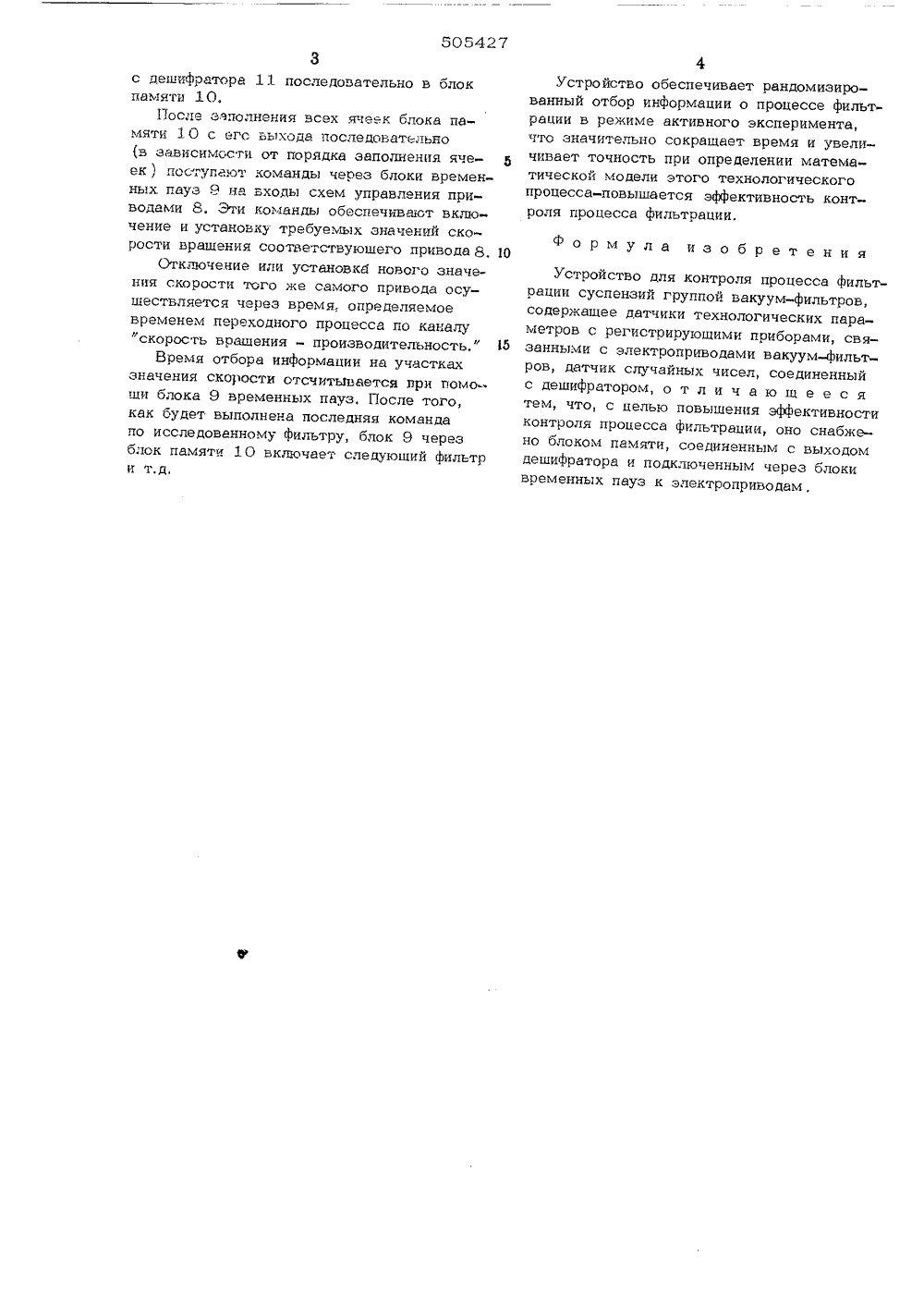

(45) Дата опубликования описания 18 "06 Государственный комитет Совета Министров СССР по делам изобретении и открытий(54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ПРОЦЕССА ФИЛЬТРАЦИИ СУСПЕНЗИЙ Изобретение относится к устройствам для контроля процессов фильтрации суспензий, оно может быть использовано в металлургической, химической и угольной промышленности, где процесс фильтрации сус- а пензий осуществляется на нескольких одновременно работающих вакуум)ильтрах и есть необходимость в создании систем согласованной работы групп регулируемых фильтров. 10Известно устройство для контроля процесса фильтрации суспензий, содержащее датчики технологических параметров, преобразоватаь информации, соединенный через управляющий блок с датчиками случайных 25 чисел и дешифратором, Недостатком известного устройства является невозможность получения точной информации о процессе фильтрации за короткий промежуток времени, потому что отбор информации проис О ходит в режиме пассивного эксперимента в условиях высокого уровня помех,С целью устранения указанного недостатка оно снабжено блоком памяти, соединенным с выходом дишифратора и подключенным через блоки временных пауз к электроприводам вакуум-фильтров.На чертеже представлена блок-схема устройства.Оно содержит вакуум-фильтры 1, датчики плотности 2, температуры пульпы 3, вакуума 4, скорости вращения 5, производительности 6 и вторичные приборы 7, а для обеспечения отбора рандомизированной индюрмации о процессе фильтрации к входам эгектроприводов 8 вакуум-фильтров 1 подключены блоки временных пауз 9, входы которых подсоединены через блок памяти 10 к дешифратору 11, а вход последнего - к датчику случайных чисел 1 2.Устройство работает следующим образом,После срабатывания пускового устройства (на чертеже не показано) запускается датчик 12 случайных чисел. Числа с датчика 12 поступают на дешифратор 11, который декодирует их в соответствии с номерами фильтров и значениями скоростей вращения рабочих элементов фильтров, Полученные таким образом числа поступают505427 с дешифратара 11 последовательно в блокпамяти 10,После заполнения всех ячеек блока памяти 1 0 с егс выхода последовательно(в зависимости от порядка заполнения ячеек, поступают команды через блоки временных пауз 9 на входы схем управления приводами 8. Эти команды обеспечивают включение и установку требуемых значений скорости вращения соответствующего привода 8, 10Откгпочение или установкб нового значения скорости того же самого привода осуществляется через время, определяемоевременем переходного процесса по каналуфскорость вращения - производительность," ИВремя отбора информации на участкахзначения скорости отсчитывается при помощи блока 9 временных пауз. После того,как будет выполнена последняя командапо исследованному фильтру, блок 9 черезблок памяти 10 включает следующий фильтри т,а,4Устройство обеспечивает рандомизированный отбор информации о процессе фильтрации в режиме активного эксперимента, что значительно сокращает время и увеличивает точность при определении математической модели этого технологического процесса-повышается эффективность контроля процесса фильтрации.ф оормула изобретенияУстройство для контроля процесса фильтрации суспензий группой вакуум-фильтров, содержащее датчики технологических параметров с регистрирующими приборами, связанными с электроприводами вакуум-фильтров, датчик случайных чисел, соединенный с дешифратором, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности контроля процесса фильтрации, оно снабжено блоком памяти, соединенным с выходом дешифратора и подключенным через блоки временных пауз к электроприводам,505427 Составитель А а ХЛЯ ПОВ Техред Еорректор Т.Гревцов Редактор Л аказ К/с 4 зд, /9 Д Тираж дписное лнал ППП "Патент", г. Ужгород, ул. Проектная НИИПИ Государственного комитета Совета Министров по делам изобретений и открытий Москва, ЖРаушская наб., д. 4/5
СмотретьЗаявка
1979236, 25.12.1973
ГОРНО-МЕТАЛЛУРГИЧЕСКИЙ КОМБИНАТ "ПЕЧЕНГАНИКЕЛЬ" МИНИСТЕРСТВА ЦВЕТНОЙ МЕТАЛЛУРГИИ СССР
КАРПОВ ВЛАДИМИР ЕВГЕНЬЕВИЧ, ЩЕГОЛИХИН АНАТОЛИЙ ЯКОВЛЕВИЧ
МПК / Метки
МПК: B01D 37/04
Метки: процесса, суспензий, фильтрации
Опубликовано: 05.03.1976
