Номер патента: 1240823

Опубликовано: 30.06.1986

Авторы: Анцыгин, Бондаренко, Гайнанов, Денисов, Платач, Рыжков, Ряховская, Семенков

МПК: E02B 9/04

Метки: водозаборное, сооружение

...сооружениям, а именно к водозаборным сооружениям, обеспечивающим забор воды водопотребителем сучетом требованийохраны окружающей,среды и соблюдением качественных характеристик эабираемой воды.Цель изобретения - повь 1 шение ка.чества забираемой воды, сохранениефлоры и фауны водоема путем обеспечения возможности изменения угла заходапотока воды в водозаборное окно.На чертеже показано предлагаемоеводозаборное сооружение при разныхположениях водозаборного окна, поперечный разрез.Водозаборное сооружение включаетверхнее подвижное полотнище 1 с поверхностным поплавкам 2, прикрепленным к его;верхней кромке, имеющее петлю 3 провисания со стабилизирующимбалластом 4, и нижнее полотнище 5,соединенные между собой глубиннымпоплавком...

Номер патента: 1239343

Опубликовано: 23.06.1986

Авторы: Анцыгин, Звержховский, Коваленко, Колоколов, Лукашенко, Фиш

МПК: E21D 5/12

Метки: полок, предохранительный

...перегородку 3, которая делит ее на две секции. Верхняя секция 4 выполняет защитно-амортизационную функцию, нижняя секция 5 - распорно-несущуюфункцию. На перегородке смонтированы прямой 6 и обратный 7 клапаны. Защитно-амортизационная секция 4 в верхней части снабжена компенсатором 8 изменения давления, 25состоящим из вставки многолепестковогокармана 9, который в нерабочем состояниивтянут внутрь защитно-амортизационной секции 4 эластичными тягами 10. Сверху карман в нерабочем состоянии покрывают защитные лепестки 11, соединенные с оболочкой-камерой 1,Распорно-несущая секция 5 снабжена внижней части патрубком 12 для наполненияполка воздухом через вентиль 13 и патруб 3. Полок по пп. 1 и 2, отличающийся тем, что чехол в верхней части...

Номер патента: 1237738

Опубликовано: 15.06.1986

Авторы: Анцыгин, Бондаренко, Денисов, Щепанский

МПК: E02B 9/04

Метки: водозаборное, сооружение

...27 и 28 петель провисания со20 стороны дополнительного глубинногопоплавка 19 прикреплены гибкими связями 29 и 30 к донным анкерам 12 и13,Водозаборное сооружение работаетд следующим образом.При заборе воды иэ нижних слоевводоема, например, в случае концентрации молоди рыб в верхних слояхверхнее водозаборное окно 15 перекрывается, для чего вначале осуществляется заполнение воздухом поплавков 3и 4 верхних подвижных полотниц 1 и 2.Под действием выталкивающей силы,действующей на поплавки 3 и 4, полотнища 1 и 2 расстояние между которыми35постоянно фиксируется жесткими распарками 5, занимают крайнее верхнееполажение. Во время поднятия полотнищ1 и 2 стабилизирующий балласт в видецилиндров 6 и 17 занимает крайнее40нижнее положение в петлях...

Номер патента: 1211381

Опубликовано: 15.02.1986

Авторы: Анцыгин, Бондаренко, Денисов, Федосов

МПК: E02B 7/02

Метки: плотина

...чем свободныч конец 3 понура.Плотина возводится и работает следующим образом. Установка плотины в русле реки производится с отводом потока воды через отводные каналы или под защитой временных перемычек. Все элементы. плотины, свернутые в рулон, подтаскиваются к реке и растаскиваются в ее русле так, чтобы свободный конец 3 понура и дополнительное эластичное полотнище 5 разместились в заранее изготовленных траншеях под углом с к дну реки 4 и параллельно друг к другу. Глубина заложения в грунт Ь дополнительного эластичного полотнища 5 превышает глубину заложения в грунт Ьсвободного конца 3 понура, так как по мере накопления воды в верхнем бьефе увеличиваегся действующая на опорную оболочку 1 опрокидывающая сила 10 15 20 25 30 35 40 45...

Номер патента: 1194957

Опубликовано: 30.11.1985

Авторы: Анцыгин, Бондаренко, Денисов, Лемешев, Никонова, Охотников, Чертов

МПК: E02B 7/02

Метки: водоподпорная, плотина

...стальное кольцо 7. Гибкие тяги 6 за-, креплены шарнирно к анкерам 8, заделанными в плиту флютбета 9.Плотина возводится и работает следующим образом.После возведения плиты фютбета 9 совместно с анкерами 8 к ним присоединяют гибкие тяги 6. Затеи соединяют отдельные основные гибкие полотнища 1 вместе друг с другом. Для этого дополнительные полотнища 3 и 4 сопрягаемых основных полотнищ 1 сворачивают вместе друг с другом в рулон (по спирали) и укладывают вдоль продольных кромок основных полотнищ 1 При необходииости концы дополнитель- ных полотнищ 3 и 4 могут быть соединены вместе перед сворачиванием с помощью клеевого шва, а затем свер-нуты вместе в рулон, После этого свернутый рулон из дополнительных полотнищ 3 и 4 защемляют с обеих94957...

Номер патента: 1181578

Опубликовано: 30.09.1985

Автор: Анцыгин

МПК: A01D 17/00

Метки: картофелеуборочный, комбайн

...фиг. 5 - схема опрессовочно-теребильного аппарата, вид спереди;на фиг. 6 - то же, вид сбоку; нафиг. 7 - фрагмент карусельно-ролико вого сепаратора вид сверху; нафиг, 8 " то же, вид сбокуКартофелеуборочный комбайн содержит раму (не показана), выполненный в виде двух усеченных конических 10 катков опрессовщик градок 1, подкапывающий рабочий орган 2, первичный 3 и вторичный 4 сепараторы, ходовую часть 5, баллоны-комкодавители 6, культиваторы 7, направители 8 15 ботвы в пространство между коническими катками 9 опрессовщика грядок1. Между катками 9 расположен теребильный аппарат 10, за нисходящейветвью которого расположен транспор тер 11 для выноса вытеребленной ботвы. Теребильный аппарат 10 выполненв виде подпружиненных захватов 12,попарно...

Номер патента: 1166268

Опубликовано: 07.07.1985

Авторы: Анцыгин, Опалев

МПК: H03C 3/00

Метки: сигналов, фазомодулированных, формирователь

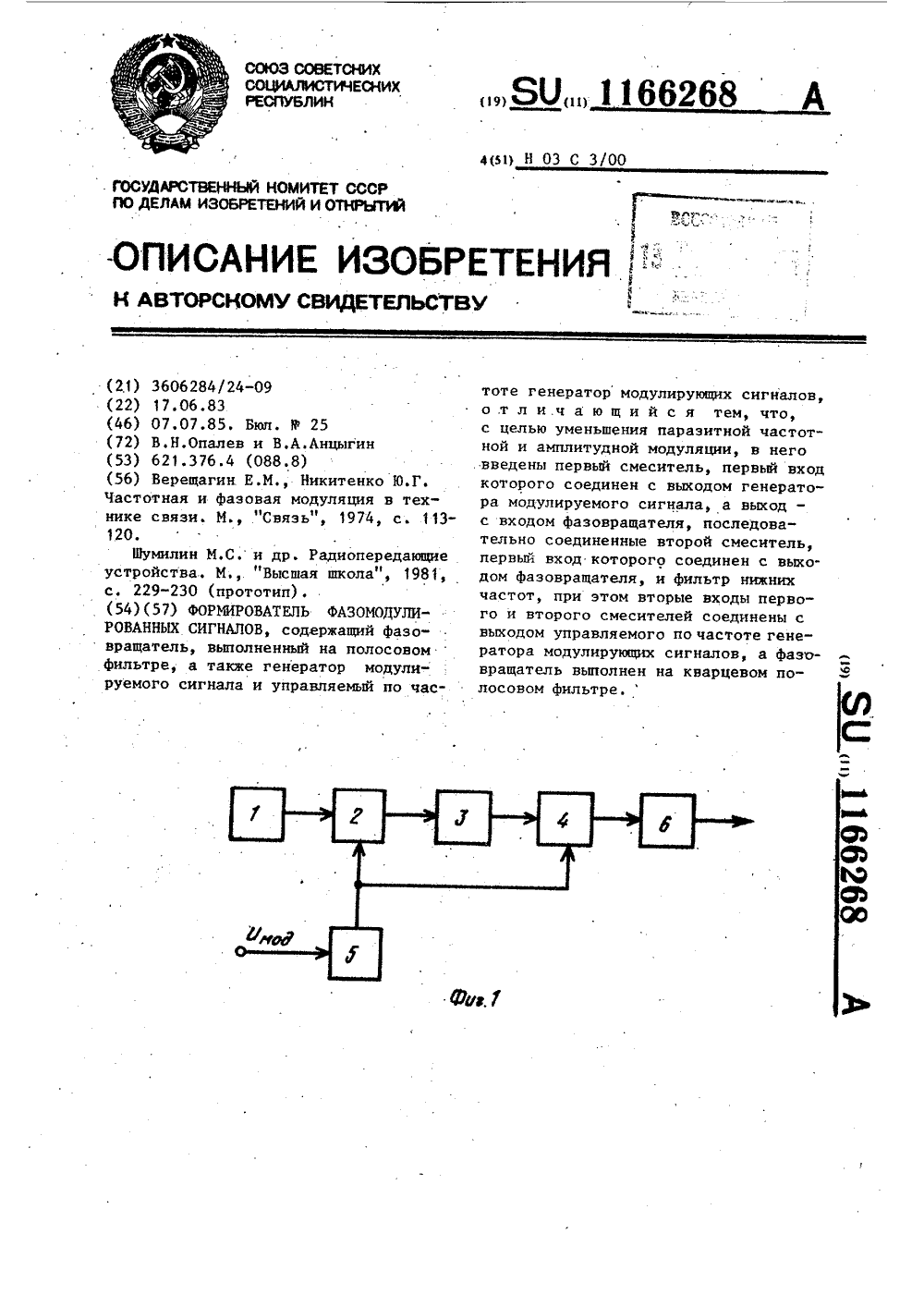

...первый смеситель 2, Фазовращатель 3, второй смеситель 4, управляемый по частоте генератор 5 модулирующих сигналов, фильтр 6 нижних частот.Модулируемый сигнал постоянной. частоты с выхода генератора 1 поступает на первый вход смесителя 2. С выхода управляемого по частоте генератора 5 на вторые входы смесителей 2 и 4 поступает модулирующий сигнал в виде модулированного по частоте напряжения. 3 ОВ смесителе 2 формируется модулированный по частоте сигнал суммарной частоты и с его выхода поступает на вход фаэовращателя 3, который выполнен в виде кварцевого полосового З 5 Фильтра. В случае, когда частота поступающего на фазовращатель сигнала равна средней частоте его полосы пронускания, сигнал проходит через фаэовращатель 3 беэ сдвига Фазы....

Номер патента: 1133370

Опубликовано: 07.01.1985

Авторы: Анцыгин, Катанов, Охотников, Поляков

МПК: E04B 1/32, E04H 15/36

Метки: сооружение, тентовое

...периметру) например, винтовыми анкерами 3 и имеет разъем в торцовой части для образования проема, который обычно располагают в продольной плоскости. Каркас 1 выполнен в виде отдельно стоящих, не связанных жесткими связями рядовых арок 4 (арки могут быть выполнены в виде рам) и расположенных веерообразно в вертикальных плоскостях торцовых арочных элементов 5. Верхние концы торцовых арочных элементов 5 шарнирно связаны между собой и с крайней рядовой аркой, и нижние свободно могут перемещаться пр дуге окружности, например, по направляющей 6. Торцовые арочныеэлементы 5 попарно жестко связаны, между собой и образуют жесткие арочные блоки 7 и 8, при этом плоскостирасположения арочных элементов в блоке находятся под острым угломдруг к другу....

Номер патента: 1090816

Опубликовано: 07.05.1984

Авторы: Анцыгин, Маралов, Охотников, Хрущев

МПК: E04B 1/345

Метки: двухслойного, двухслойное, охлаждения, пневматического, пневматическое, сооружение, сооружения

...сч 0 0Счпср(т рно-в,1,1)кнос И 01;режи 1( и эк(пг 1) 11 тир с 10 ч Обс 10 с(мжеци 5:,;10(.1(.,Исе сп;10 жецО БОл.1) хосирсегИтс, И 1,( и Боз,р хол)Орньч р к;(Б, )п(, ЯХСТ;НОБ,1 ЕННЬЧ;1 ОДИП Н;ПРГИБ,10) ГО 0 Бвоз. И 1;ОЙ прослойк(. сое;)ин(.ннь 1)1 И БО (5 хоки)дачи ( ца цет;(,ячи. (рич(х; ц; Ис., -.;,.: ц.) д ;; С:НЬЧИ БОЛ.ХОБ 0.1 Ч(: 1( )( Л О ПП Г(.,Ьэксп,;1-. Ир сч),1 0(гь( Оч( с 00 р) ж(И(я.ралбрь 3 ИБсл( Б.ь сц(О/к(п 1 Й 7,(к)О1.11)П(1 Ц(И.ПР(БГ 5.К)ПИ)(И ПО;111(И Н(Ь(:и 11КОМ;Ц Е От Р;1 ЕцЕ 1 Н(, Ц; БЦ Т;)С НС 11Обол(икс )срОд;чиков1 О1) Я 1 Г т Сост,(ни(л,1 ирлоп;) Рс,(акти р . Гратилло Текред 11. В( рсКорр( л) ор 11;.)рдей и Вакз 2824 2 Ь Тираж бвв10.(п и си(и ВНИИПИ Государственного комитета ССС,Р по делам изобретений н...

Номер патента: 1054525

Опубликовано: 15.11.1983

Авторы: Анцыгин, Кульнев, Макаров, Павлов

МПК: E04G 15/00

Метки: конструкции, массиве, пустотообразователь, строительной, твердеющем

...камер и прнвоцит к повышенной 20материадоемкости устройства.Цель изобретения - снижение материадоемкостн устройства путем обеспечениявоэможности послойного бетонирования конструкции, 25Поставденная цель цостигается тем, что пустотообразоватепь включает замкнутую мягкую оболочку, возцуховоц цдя соэцання в оболочке избыточного давде"- ния снабжен кольцевым упругим элемен- том и фартуком, закрепленный на последнем, причем кольцовой упругий адемент и фартук монтнрованы горизонтально по внешнему периметру пустотообразоватедя на уров . не разцеда слоев бетонирования.Это обеспечивает герметизацию между затверцевц 1 им и жицким слоем твердеющего массива, что дает возможность осуществлять бетонирование посдойно и сократить...

Номер патента: 1047809

Опубликовано: 15.10.1983

Авторы: Абульян, Анцыгин, Клевицкий, Крутоголов, Левит, Макаров, Охотников

МПК: B65G 69/20

Метки: лесосплавного, пучка, формирования

...оболочку, о т л и ц а е с я тем, цто,с целью пов кацест ва Формируемого пучка ка снабжена охватываюцими к ловыми поясами, на которых ны ремни, при этом камера с с оболочкой в торцовых ду камерой и оболочкой лентоцный регулятор выр грузок,(зобретение относитс к леснойпомнОленности и мо 1 кет ( ыть исГ 10 ль ЭОВаНО На ЛЕСОСПЛЗВЕ Д;. С"=,паНИ=:сплотоцных единиц Высок(;:Й павчцес-и,Обе пе 4 ивзОцие стпав пр:.Ве(,ны . еаГ 10 те рь От ут ока;.ИЗВестно устройс -во дл.-=, (ормироваЫИЯ ПЕ ОСПЛЗВНОГО . ( цКЗ, - ОП - О,ЭЛЗ СТ И 4 НУЮ ЕМКОСТ Ь, ВЫГ 10:"1 НС НН С Евиде резиновой камеры,. 3 аклюце 1-но 4г.в тканевую оооОцку,.ЧЕДОСТЗТОК 1, ВЕС О(О , ТРОЙСТЭЗ3 аклацаетсл в том, то с)нс - , (я 1 е-п,: 4 ивает ка 4 ественнОГО фор":рованив Цель достигаетсп...

Номер патента: 1035237

Опубликовано: 15.08.1983

Авторы: Анцыгин, Долинский, Замышляев, Корнев, Макаров, Мирошниченко, Саксаганский, Фиш, Швыдько

МПК: E21F 1/14

Метки: воздуха, выработках, горных, перекрытия, перемычка, потока

...одна из которых удлинена, и снабжена дифференцированным контр- грузом.Два или более смежных ребра каркаса выполнены повышенной прочности и соединены между собой посредством поперечин.На фиг. 1 представлена перемычка, установленная в выработке, общий вид, на фиг. 2 - клапан перемычки, наружный фланец которого снабжен крестовиной с удлиненным перекладиной дифференцированным контргрузом; на фиг, 3 - то же, вид сверху; на фиг.4- клапан перемычки, к наружному фланцу которого прикреплена крестовиназ 10352 с центральным стержнем, а к внутрен" нему - пружина с эксцентриковым регулятором; на Фиг, 5 - то же, вид сверху.Устройство включает каркас 1, по Форме приближающийся к полусфере, на" тянутый на него тент 2, выполненный из...

Номер патента: 996656

Опубликовано: 15.02.1983

Авторы: Анцыгин, Меркулов, Осипенко, Поляков, Федоров

МПК: E04B 1/345

Метки: воздухоопорное, сооружение

...- вид Б 35на фиг. 1; на Фиг. 4 - разрез Л-.Ана Фиг. 1 (вариант изготовления переходника) .Воздухоопорное сооружение содержит пневмооболочку 1, прикрепленную 40силовым пояском, например уголком2 к опорному контуру 3, и соединенную через переходник 4 с транспортной шлюзовой камерой 5.В пневмооболочке 1 выполнен проем б, по контуру которого расположено усиление 7. В проеме установленопорный контур 3, являющийся частьюопорного контура пневмооболочки 1,который выполняется замкнутым. Проем 50б закрывается переборкой 8, присоединявшейся к полотнищу пневмооболочки 1 монтажным швом 9, а к опорномуконтуру - силовым поясом, аналогичным соединению пневмооболочки 1 сопорным контуром 3, т.е. уголком 2.авиловой пояс закрывается двумя герметизирующими...

Номер патента: 985307

Опубликовано: 30.12.1982

Авторы: Анцыгин, Креймер, Мурзин, Рябченко, Тодышев

МПК: E21D 13/04

Метки: выработках, горных, образования, пустот

...оболочка, вид сбоку.Основной объем оболочки 1 имеетразмеры, соответствующие размерампустоты в твердеющем массиве, Онсоединен штуцером 2 с источником рабочей среды при статическом давлнии. Оболочка 1 снабжена рукавом 3,связанным штуцером 4 с источникомпульсирующей рабочей среды. На другомконце рукав 3 может иметь штуцер 5 З 0 для соединения с атмосферой, одна985307 Формула изобретения Устройство для образования п стот в го нрных выработках включаю еия пусэластичн ю еу мкость, заполненную рабочей с ер дой от источника подачиее под давлением для создания распора, о т л и ч а ю щ е е с 15 что се с я тем,с целью повышения качествауплотненияия бетона, укладываемогоая емкостьза оболочку, эластичнаяснабжена шлангом, один конец котоб чирого...

Номер патента: 923443

Опубликовано: 30.04.1982

Авторы: Анцыгин, Текучев, Тодышев, Широков

МПК: A01F 25/08

Метки: активного, вентилирования, сена, стогов

...представляет собой металлическую дугу 7,остальные выполнены в виде надувныхкамер,Поперечные опоры 4, выполненныев виде надувных камер, связаны.с,источником сжатого воздуха (не показан) посредством общего воздуховода 8, имеющего вентиль 9 и впускной патрубок 10.Между канатами 6 в месте прохождения их через ближнюю к источникусжатого воздуха опору 4, имеющуюпредохранительный клапан 11 для сброса воздуха, установлены металлическистойки 2.Фиксатор 2 рабочего положения каналавыполнен в виде растяжек, содержащих приспособления 13 для атяжения канатов 6 и средства 14 длякрепления канатов 6, в грунте е25 30 5 о 5 О Устройство работает следующим образом,Перед началом работы в месте закладки будущего стога (скирды) по его3 продольной оси на...

Номер патента: 898094

Опубликовано: 15.01.1982

Авторы: Анцыгин, Болбат, Макаров

МПК: E21F 1/14

Метки: вентиляционная, парашютного, перемычка, типа

...1 перемычки закреплен с помощью несущих канатов 2в сечении шахтной выработки, В цент"ральной части парашютного тента 1выполнено отверстие, ограниченное жестким кольцом Э 1-образного профиля. В рабочем положении перемычки отверстие парашютного тента герметично перекрыто съемным клапаном 4, выполненным в виде полусферы из тканевого материала с жестким кольцом-основанием 5, имеющим Г-образный профиль.Установка парашютной перемычки в шахтной выработке проводится следующим образом.Несущие канаты 2 закрепляются эа подходящие точки крепления на стенах, своде или полу трека шахты, Парашютный тент 1 укладывается на пол, затем верхняя часть тента приподнимается в воздушный поток, который поднимает и расправляет тент, прижимая его по периметру...

Номер патента: 872778

Опубликовано: 15.10.1981

Авторы: Анцыгин, Замышляев, Корнев, Корякин, Саксаганский, Фиш, Швыдько

МПК: E21F 15/02

Метки: закладочная, перемычка

...блоков (оболочек) 1 - 4, затем4 Очерез распределитель 10 и трубки 8 заполня.ют оболочки 1 - 3, причем из оболочки 1 воз.дух 14 из верхних точек ее выпускается в.оболочки 2, 3 и 4 при укладке заполненывоздухом из атмосферы с избыточным давлением порядка 0,1 - 0,3 кг/ем, В оболочках 2и 3 в верхней их части оставляют небосьшой объем воздуха 14 от 0,5 до 1,0 м,чтобы вода 15 не поступила в систему 9 и, оболочку 4. После этого перемычка готовак работе. При заполнении камеры твердеющей. смесью уровень закладки повышается и начинает заполнять выработку, УЬельный вес сме.си составляет 2 - 2,3 т/м, она создает давле.ние Р на выступающую скошенную часть 6 оболочек 1, чем выше столб закладки над выстутгом 6, тем больше давление Р, ко.В Ю торое...

Номер патента: 871769

Опубликовано: 15.10.1981

Авторы: Анцыгин, Текучев, Тодышев, Широков

МПК: A01F 25/20

Метки: канала, кормовой, массе, образования

...для образования канала в кормовой массе, аксонометрическая проекция.Устройство включает надувной эластичный баллон 1, снабженный петлями 2 для присоединения тросов 3 механизма перемещения баллона в вертикальной плоскости. Баллон выполнен с поперечными эластичными воздухонепроницаемыми перегородками 4 с обратными клапанами 5. Верхняя секция баллона имеет впускной воздухопровод 6 с обратным клапаном 7, а его нижняя секция - выпускной воздухопровод 8 с вентилем 9, а также предохранительный87 клапан 10. Для образования выгрузной шахты в башенном хранилище в последней за петли 2 на тросах 3 подвешивается баллон 1. После этого он по воздухопроводу 6 заполняется до создания избыточного давления воздухом, который проходя все секции,...

Номер патента: 850822

Опубликовано: 30.07.1981

Авторы: Анцыгин, Неборский

МПК: E04B 1/345

Метки: пневматическихэлементов, соединение, стыковое

...с сообщающимися объемами и с краевыми элементами.Горизонтальная ось фигурного профиля, расположенного на одной из пневмоарок, совмещена с ее горизонтальной осью, а горизонтальные оси фигурных профилей, расположенных на другой пневмоарке, размещены по обе стороны от ее горизонтальной оси.850822ных соединений простотой изготовления инадежностью во время эксплуатации.е 3На чертеже изображено стыковое соеди кение пневматических элементов,Криволинейный краевой элемент в вид пневмоарки 1 имеет один фигурный профиль 2 круглого сечения меньшего диаметра, другой краевой элемент 3 имеет два фигурных профиля 4, наполнение которых происходит через отверстия 5.В момент стыковки краевых элементов 1 и 3 фигурный профиль 2 входит между двумяфигурными...

Номер патента: 829990

Опубликовано: 15.05.1981

Авторы: Анцыгин, Борисенко, Коваленко, Корнев, Тодышев, Фиш, Швыдько

МПК: E21F 15/02

Метки: вертикаль-ных, выработок, закладоч-hom, массиве, опалубка, твердеющем, формирования

...в трубке 4 секций 2 опалубки и подключены соответственно к штуцерам 11 для подвода воды и к штуцерам 12 для отвода воздуха из каждой секции опалубки, На стыке двух секций опалубки имеются защитные фартуки 13, которые опоясывают .всю поверхность стыка и закреплены заподлицо в углублениях 14 секций опалубки у торцовых стенок 3 по всему периметру поперечного сечения секций 2, что обеспечивает опалубке гладкую наружную поверхность. Снизу опалубка снабжена заглушкой 15, а сверху - гибкойподвеской 1 б, которая выполнена в виде петли и свободными концами пропущена через центрально установлен ный фланец 7 и соединена с тяжами б усиления, Вся боковая поверхность оболочки 1 покрыта пленкой с противосхватывающими свойствами по отношению к...

Номер патента: 819471

Опубликовано: 07.04.1981

Авторы: Анцыгин, Мухаметшин, Пакушин, Широков

МПК: F16K 17/00

Метки: клапан, надув-ных, пневмоэлементов, предохранительный

...прикреплен к камере, так что 5 стенка камеры выполняет роль диафрагмыпредохранительного клапана, чувствительной к изменениям давления внутри камеры.На запорном органе 5 выполнена дополнительная уплотнительная кромка 11, которая совместно с прокладкой 12 корпуса выполняет роль уплотнительного узла.Работает устройство следующим образом, При наддуве камеры пневмоэлемента 1запорный орган 5 сжимает пружину 4 и среда поступает внутрь камеры до того момента,. пока уплотнительная кромка 11 войдет в контакт с прокладкой 12 и разобщит полость камеры от источника давления. После отключения источника давления запорный орган 5 воздействием пружины 4 отводится до упора в седло 3 и разобщает зт полость камеры 1 от окружающей среды.Если под...

Номер патента: 734357

Опубликовано: 15.05.1980

Авторы: Анцыгин, Саргаев, Тодышев

МПК: E04B 1/345

Метки: пневматическое, сооружение

...и оборудованную окнами 2.Рама 3 окна закреплена с внутренней сто 2 р роны сооружения на отворотах 4 оболочки 1с помощью шаговой шнуровки 5 или любым другим способом. Створка окна 6 расположена с наружной стороны сооружения и соединена с рамой 3 посредством штырей 7через геремтизирующее уплотнение 8, выполненное, например, из губчатой резины. На штыри 7 надеты пружины 9, зафиксированные двумя общими скобами 10 и упирающиеся в шайбы 11. Каркас створки 6 обтянут светопрозрачным элементом 12 (например покрь 1 т оргстеклом). Скобы 10 связаны меж-ду собой упругими элементами 13 и имеют прорези под штыри 7. Над окном к оболочке 1 закреплен фартук 14, предохраняющий окно от стока осадков.При рабочем давлении внутри сооружения пружины 9...

Номер патента: 723065

Опубликовано: 25.03.1980

Авторы: Анцыгин, Миловидов, Навроцкий, Охотников

МПК: E04B 1/345

Метки: конструкции, пневмокаркасной, соединения, узел

...позволяетосуществить равнопоочное соединение путемвыбора необходимой прочности, конфигуращьи ч плошади перемычек,Рорчуле изобретения 1. Узел соединения пневмокаркаснойконструк ци и, включающи й торцовый и поперечные эластичные цилиндрические элементы с внутренним избыточным атмосферным давлением, о тли аюци йсятеч, что, с целью повышения прочности игерметичности соединения, узел снабженэластичными перемычками, прикрепленными опнич из своих концов не торцовочэлементе, а другим - на поперечном, причем соединяемые элементы сопряжены почасти поверхности поперечного элементас образованием двухслойной диафрагмы,2, Узел по и. 1, о т л и ч е ю щ и йс я теч, что, с целью обеспечения возможности перемещения соединяемых элементов, перемычке...

Номер патента: 699129

Опубликовано: 25.11.1979

Авторы: Анцыгин, Бейлин, Мельников, Охотников, Поляк, Поляков, Поповский, Синкевич

МПК: E04B 1/343

Метки: покрытие, складное

...каркаса и защитное полотно, элемент каркаса выполнены в виде направляющих и снабжены каретками с трособлочным приводом, а защитное полотно выполнено из отдельных частей; имеющих форму сектора, вершина которого закреплена на каретке.На фиг. 1 показано складное покрытие над антенной; на фиг. 2 - то же, вид сверху.1 Покрытие включает опорный контур ввиде колонн 1, на которых закреплены1кронщтейны 2, направляющие 3, смонтированные на сооружении 4, каретки 5,подвижные от трособлочных приводов 6,и защитное полотнище в виде секторов 7,в края которых вмонтированы канаты ивершины которых закреплены на каре 1к ах,При работе антенны каждый секторнолотнища намотан на барабан 8, установленный на кронштейны 2, Для защиты(зеркала антенны от...

Номер патента: 678153

Опубликовано: 05.08.1979

Авторы: Анцыгин, Осипенко, Охотников

МПК: E04B 1/345

Метки: пневматическое, сооружение

...безопасности пневматического сооружения с одновременным увеличением срока служ бы устройства. Формула изобретения 1, Пневматическое сооружение,включающее оболочку, установленнуюна основании, и систему подачи воздуха с вентилятором, воэдуховодами ивоздухораспределительным устройством,закрепленным на поверхности оболоч-ки, о т л и ч а ю щ е е с я тем,что, с целью повьпаения пожарной безопасности сооружения путем обеспеченияравномерного обтекания нагнетаемымвоздухом внутренней поверхности оболочки, воэдухбраспределительное устройство выполнено в виде сферическойцентральной части и усеченных конусообразных распределительных частей, которые соединены между собойи направлены меньшими основаниямивверх сооружения, причем...

Номер патента: 662675

Опубликовано: 15.05.1979

Авторы: Анцыгин, Мухаметшин, Охотников

МПК: E04B 1/345

Метки: певматическое, сооружение

...тросов и ных нагрузках.верхней. точкой оболочки сооружения. Прохождение поддерживающих тросовНа фиг. 1 показано пневматическое со вантовой системы внутри сооружения иоружение при наличии избыточного давле-установление в центральной части сооруния воздуха под оболочкой, вид спереди 3 жения пневматической балки обеспечиваетна фиг, 2 - то же, план; на фиг, 3 - пнев уменьшение высоты опорных мачт на 15%,матическое сооружение в воэдухоопорном соответственно снижается стоимость изгорежиме, поперечное сечение; на фиг. 4 товления и монтажа сооружения,то же,при отсутствии избыточного давле 16 Предложенное сооружение позволяетния воздуха под оболочкой. также решить проблему удаления снега споверхности оболочки путем перевода соОболочка 1...

Номер патента: 631613

Опубликовано: 05.11.1978

Авторы: Анцыгин, Ермолов, Охотников, Червяков

МПК: E04B 1/345

Метки: пневматическое, сооружение, эластичного

...перпендикулярных в Верт;яльиой плоскости полуционндрнчес ких НОВе)1 хи 1 стей Оболочки и торца, а тго ли63613 Формула изобретения- гРиг. Р ъ1 1 П ИИПИ Заказ 63 Г 4/3Фнлйал ППП Патгт Тираж 778 ПолписУжсорапул. П 1 оектиан,нни мх пересечения установлена неподвижно наклонная арка.Такое выполнение торцов позволяет ие.рейтн прн их изготовлении на прямолннвй.ные швы и более рациональный раскройткани, облегчает подъем торцов с сокращен нем време ни подъем а.На фиг.изображено предлагаемое со.оружение, внд сбоку; на фнг, 2то же,внд в плане,Оболочка 1 сооружения снабжена пнев.матическнм каркасом, состоящим из вертикально установленных арок 2, имеющих циркульное очертание, н двух наклонных, неподвижных арок 3 эллипсоидной формьь Торец 4 и...

Номер патента: 588777

Опубликовано: 25.08.1978

Авторы: Анцыгин, Бондаренко, Лемешев, Охотников, Сергеев, Червяков, Шедрин

МПК: E02B 7/02

Метки: мембранная, плотина

...нижние-образные выступы стенок укладываез ся понур, закрывающий узел крепления эластичного полотнища к флютбету. Гребень плотины крепится к силовому тросу посредством оттяжек различной длины.588777и- береговым анкерам, Гидростатическоедавление воды прижимает боковые стенкЦни к береговым устоям и исключает этимю- боковую контактную фильтрацию. Ь -образные выступы 7 боковин и понур 8,прижимаемые гидростатическим давлениемк дну потока, исключают контактную фильтрацию под плотиной,Плотина, используемая в качестве рем- заграждения, глухой или водосливной перемычки, благодаря. дополнительно прикрепленным боковинам, рассчитываемымна максимальный напор, исключает фильт- рацию в нижний бьеф. присоединяется к несущему тросу 5, пркрепленному к...

Номер патента: 620526

Опубликовано: 25.08.1978

Авторы: Анцыгин, Бондаренко, Лемешев, Охотников, Червяков, Шаповалов

МПК: E02B 7/02

Метки: водоподпорная, плотина

...берегу производится сборка исоединение между собой понура, балластной емкости, напорной оболочкии рисбермы: к монтажному поясу 5,закрепленному на понуре З,крепится полотнище балластной емкости 2, затемрисберма 4 и напорная оболочка 1. Всобранном ниде все элементы плотинысворачинаются в рулон, который подтаскивается к реке и раскатывается вее Русле так,чтобы балластная емкость2 разместилась в углублении, обраэо620526 Формула изобретения Составитель Л.Ваксенбург ор Д.Пинчук Техред,А,Богдан Корректор Е.Папе 06/21 Тираж 819НИИПИ Государственного комитетапо делам изобретений113035, Москва, Ж, Раушска Эака одпи стро еССР а Ми ытий ,д,4 ов от на илиал ППП фПатенч , г.ужгород, ул,Проектн ванном в основании. Для предотвращения смыва водой...

Номер патента: 610718

Опубликовано: 15.06.1978

Авторы: Анцыгин, Магула, Охотников, Тодышев, Червяков, Широков

МПК: B63B 27/14

Метки: пневматический, трап

...заполненные сжатым газом.Приемные 1, 2 трубы уложены боковыми вертикальными рядами, а трубы 3 уложены в нижний горизонтальный ряд, при этом боковые вертикальные и нижний горизонтальный ряд образуют продольный короб,Трубы 1, 2 и 3 выполнены с убывающими диаметрами от верха к низу. Трубы 1 выполнены с плоскими или сферическими торцами 5, а трубы 2, 3 - с кинематическими торцами б, 7, Трубыснабжены присоединительными поясамн 8, 9, посредством которых они прикреплены к понтону 10 и судну 11, Трубы 1, 2 и 3 связаны сжатыми элементами 12, внутренней обвязкой 13 и нижними элемен. тами 14.Трап работает следующим образом.Стяжные элементы 12 и вну,ренняя обвяэка 3 объединяют эластичные трубы трапа в единую систему, обеспечивая ее устойчивость в...
