Номер патента: 625946

Опубликовано: 30.09.1978

Авторы: Агуреев, Ашрафьян, Вайнмахер, Подгаецкий, Сноп

МПК: B30B 15/04

Метки: силовая, станина

...в виде арочных ферм; на фиг. 2 - силовая станина со стойками и полукольцсвымп арками в впдс ферм.Станина (фиг. 1) состоит пз полукольцевых арок 1 и стоек 2, скрепленных между собой обмоткой 3 пз высокопрочной стальной ленты. В арках 1 смонтированы рпгслп 4 полуцилиндрической формы. Стойки 2 выполнены в виде арочных ферм. 11 х элементами являются обшивка 5 из листового проката и распорки 6 пз сортового проката. В станине по фиг. 2 полукольцсвыс арки 1 выполнены аналогично стойкам 2, т. е. из обшивки 5 пз листового проката и распорок 6 из сортового проката.Станину собирают следующим образом. Арки 1 и стойки 2 в состыкованном состоянии укладывают на стенд и стягивают обмоткой 3 из высокопрочной ленты. Усилие затяжки должно быть таково,...

Номер патента: 620319

Опубликовано: 25.08.1978

Авторы: Агуреев, Блинник, Магазинер, Подгаецкий, Попов, Слобцов, Сноп, Шахновский

МПК: B21J 5/04

Метки: прессования

...увеличение прочностных характеристик инструмента, которое может привести к невозможности изготовления последнего,а в случае предварительной подготовки конца заготовки для захвата уменьшается производительность и снижаются технологические возможности процесса из-за невозможности прессования без прессостатка методомслиток за слитком,Для повышения производительности ирасширения технологических возможностейпроцесса одновременно с гидростатическимусилием к заднему торцу заготовки прикладывают дополнительное осевое усилие довыдавливания переднего приторцевого участпомещения заготовки в камеру 1 давления и заливки рабочей жидессштемпелем 3 создается гидростадавление порядка 150 кгс/мм, досдля ведения процесса прессования с усилием, но...

Номер патента: 615953

Опубликовано: 25.07.1978

Авторы: Агуреев, Блехеров, Вайнмахер, Голубков, Дубровин, Коновалов, Сноп

МПК: B05B 17/00

Метки: жидкого, металла, порошка

...иа фиг. Э - вид ноА аа Фейь 2 еУстановка содержит герметичную камеру 1 распыления, закрытую по торцамверхним 2 и нижним 3 фланцами, В камере ца верхнем фланце смонтировано .диспергирующее устройство 4. Под диспергирующим устройством консольно, на рычагах 5, закрепленных на приводном горизонтальном валу 6, установлен тарельчатый клапан 7 с эластичным уплотнительным элементом 8 на контактной поверхности, В верхнем фланце выполнен водо- Оохлвждаемый карман 9. Тарельчвтый клапан снабжен противовесом 10 и установлен на оси 11, шарнирно-связанной срычагами. Установка снабжена металлоприемииком 12 и порошкоприемником 13, ЗУстановка работает следующим образом,Ме 3 кду циклами распыления клапан 7уплотнительным элементом 8 прижат котверстию...

Номер патента: 606650

Опубликовано: 15.05.1978

Авторы: Агуреев, Вайнмахер, Дубровин, Магазинер, Слобцов, Сноп, Шахновский, Эсипова

МПК: B21C 25/00

Метки: высокого, давления, жидкостью

...станине контейнер высокого давления с фланцем и уплотнениями, цилиндр низкого давления, на плунжере которого закреплен пресс- штемпель, гидравлическую систему заполнения полости контейнера рабочей жидкостью и механизм автоматического под1жатия уплотнений контейнера, механизм автоматического поджатия уплотнений выполнен в виде полого ступенчатого поршня размещенного в полости фланца контейнера с уплотне нием по наружному диаметру большой ступени.На чертеже изображено предлагаемое устройство.Устройство состоит из цилиндра 1 0 низкого давления, пресс-штемпеля 2, фланца 3, контейнера 4 высокого давле. ния, полого ступенчатого поршня 5, уплотнения 6 высокого давления, матрицы 7. В рабочую полость цилиндра высо кого давления помещается...

Номер патента: 588624

Опубликовано: 15.01.1978

Авторы: Агуреев, Прокофьев

МПК: H03K 5/18

Метки: визуальной, импульсов, индикации

...инвертор 8, триггер 9 на логических элементах И - НЕ 10 и 11, резисторы 12 - 17, дополнительный резистор 18, световой индикатор 19, выключатель 20. На вход 21 по,г - ,д. 1ьис Подписное Тираж 1080 Изд. Мо 131 Заказ 275/7 Типография, пр. Сапунова, 2 3дан входной сигнал, на шины 22 и 23 - положительное и отрицательное напряжения.Принцип работы устройства заключается в следующем,В исходном состоянии логический элемент И - НЕ 10 открыт, логический элемент И - НЕ 11 и инверторы 7 и 8 также закрыты, цепь питания светового индикатора 19 разомкнута. Импульс отрицательной полярности, поступающий на вход 21, включает расширитель импульсов, при этом импульс положительной полярности с выхода расширителя (с выхода логического элемента И - НЕ 3)...

Номер патента: 588032

Опубликовано: 15.01.1978

Авторы: Агуреев, Вайнмахер, Желтовский, Зверев, Климкин, Козлов, Магазинер, Митин, Михайлов, Сноп, Тришкин, Учуватов, Фридман, Харитонов

МПК: B21C 27/00

Метки: высоких, давлениях, контейнер, работы, температурах

...обработки давлением и может быть использ создании сосудов высокого давлен ющих при повышенных температурИзвестен контейнер для работы п давлениях и температурах, выполне де втулки с обмоткой из высокопро и свободно охватывающего обмотк внутренними фланцами со сторон цов 1.Недостатком таких контейнеров, щих при высоких давлениях и тем является наличие высоких нагрузок при температурных деформациях вт следствие, невысокая стойкость и н конструкции. металлов овано при ия, работаах.ри высоких нный в вичной ленты у кожуха с ы его тор 10 работаюпературах, на кожухлки и, как адежность 15- снижение нагрузок нарной деформации втулки.ся тем, что предлагаемый 20гибкими ступенчатымиными на торцах обмоткиты вплотную к втулке ипо отношению к...

Номер патента: 585090

Опубликовано: 25.12.1977

Авторы: Агуреев, Блинник, Вайнмахер, Магазинер, Подгаецкий, Попов, Сноп, Сысоев

МПК: B30B 15/04

Метки: гидравлический, многополостной, пресс, штамповки

...с зазором,Ив фиг. 1 изображен лредлэженный пресс,эбпий вид; нв фиг. 2 - дян узел 1 нв фиПресс состоит из основной 1 и вспэмотельной поперечной 2 рвм. Нв верхней поперечине рамы 1 смонтированы гидрэцилннйры 3, а в поперечинах рамы 2 - гидрэцилиндры 4. Плунжеры цилиндрэв 3 соединеныс подвижной пэперечинэй 5, на которой закреплен верхний ш 1 ампэвый набор 6, Нижний атвчпэвый явбэр 7 закреплен нв нижней пэперечяне рамы 1, Рама 2 установлена на нвпрявляюаих 8 с возможностью перемещения пэ эси цилиндра 4 и снабжена упругими элементами 9 для центровки относительно рамы 1, Упругие элементы могут быть выполнены в виде упэрэв 10 с гайками 11 н пружинами 12 (см. фнг. 2). 1 О Нв поперечинах рамы 2 смонтированы упоры 13 с накладками 14 для...

Номер патента: 585088

Опубликовано: 25.12.1977

Авторы: Агуреев, Болотников, Кузнецова, Лежников, Назарова

МПК: B30B 15/02

Метки: крепленияштампов

...5 и 6 расположены соответственно нижние половины штампов или основания 7 и 8.Устройство работает следующим образом.Плита 1 с буфером 2 за счетценфального отверстия симметрично относительно вертикальной оси пресса устанавливается на нижней рабочей плоскости ползуна и закрепляетсяв, пазах болтами. На плите 1 с буфером 2 в Т-образных пазах устанввли вают и закрепляют штамп 5 калибровки и правки по плоскости и штамп 6 плюшения или чеканки.При ходе полэуна пресса вниз плита 1 с закрепленными на ней штампами 5 и 6,15 буфером 2 перемешается вниз, достигая ним них оснований 7 и 8,.штамп 5 производит . калибровку кольца по диаметру и плоскости, в штамп 6 деформаций плюшит по высоте, буфер 2 одновременно со штампов 5 досыпает. своей опоры 4, при...

Номер патента: 577093

Опубликовано: 25.10.1977

Авторы: Агуреев, Блехеров, Вайнмахер, Голубков, Дубровин, Подгаецкий, Сноп

МПК: B22D 23/08

Метки: металлических, порошков

...в керамической вставке.На фиг. 1 показана предложеннаяустановка; на фиг. 2 дан узел Т(диспергирующее устройство) .1 О Установка состоит иэ пустотелойколонны 1 с крышкой 2, на которойразмещен металлоприемник 3 с патрубком 4 для слива расплавленного металла, и диспергирующего устройства, со стоящего из диска 5, снабженного приводом (не показан), профилированнойкерамической вставки 6, расположенной в кольцевой выемке диска, и токопроводящих элементов 7, выполнен - 20 ных из стальной проволоки и расположенной внутри керамической вставки.На крышке 2 соосно диску 5 в кольцевой обойме (не показана) установленыэлектромагниты 8, а в нижней части 25 колонны размещен сборник 9 порошка,Установка работает следующим образом.Перед началоМ...

Номер патента: 576158

Опубликовано: 15.10.1977

Авторы: Агуреев, Блехеров, Вайнмахер, Голубков, Дубровин, Игумнов, Сноп

МПК: B22D 23/08

Метки: металлических, порошков

...В, Г, Гол В. И. Сноп, М, ность колонны, она снабжена источником пнпульсного электрического тока высокого напряжения и электродами, установленными в водяной рубашке.На фиг. 1 показана схема описываемой установки; на фиг, 2 - то же, узел 1 на фиг. 1.Установка состоит из колонны 1 с водяной рубашкой 2 охлаждения, диспер пирующего устройства 3 и устройства 4 для сбора порошка. В полости водяной рубашки охлаждения размещены электроды 5 и 6, подключенные к источнику 7 импульсного электрического тока высокого напряжения. Расстояние между электродами 5 и 6 можно регулировать механизмом 8,Установка работает следующим образом.Подаваемый в диспергирующее устройство 3 (например форсунку) расплав металла распыляется инертным газом высокого...

Номер патента: 571650

Опубликовано: 05.09.1977

Авторы: Агуреев, Левин, Тарасов, Толчинский

МПК: F16K 17/192

Метки: клапан

...давлениясрабатывания тарелка клана над седлом и открывает про од среде Недостатком указанных клапанов являетсянеустойчивая работа при малых давлениях ииегерметичносгь из-эа малых удельных давлений на уплогнигельную поверхность.Наиболее близким к изобретению является клапан с компенсагором сбросного давления мембранного типа 21,Недостаток этого клапана заключается внестабильной работе вследствие влияний сопротивления сбросного тракта. Цель изобре ности работы к сбросного грак срабатывания к гер этичностигения - повьппение стабильлапанв при сопротивлениита, с эизмс р им ом с давлениемлапана, и обеспечение полной лапа А. Толчинский, С. А. Левин, В. М. Агуреев и А. Н. Тара571650 Составитель Й, КурдасовИ. городская Техред Л. Демьянова...

Номер патента: 565735

Опубликовано: 25.07.1977

Авторы: Агуреев, Вайнмахер, Голубенко, Михайлов, Попов, Сноп, Харитонов, Холин

МПК: B21C 27/00

Метки: высокого, давления, контейнер

...ляетс а ния, сод высокого давлерасположенньвах стяжць:ми ко нтеин тулку коци н ши цев цами, аением ца тто контеинер х участ енту, цку меж снабжен центрирую ваюшими стяжные цые кольца выполи ная поверхность в ках выполнена коц и, обхваты- же том ст яж втул ми, а наруж- ч а шими кольца кольца, при ены разрезньтулки на кон 1 1 отацт 1 ую с нат стяжными кол нами, о т с целью и ис я тем, что 11 И евых участльшим осно шец тческои с ием у торп На чертеж втулки.бражен контейн 1 Е 111 ко рхцость втулки разрезными, а наружная и таллов давлением, а ихвысокого давления,Известен контейнер высокого давления,содержатций втулку с установленными наее концевых участках стяжными кольцами,а также ленту, намотанную с натяжениемна втулку и размещенную...

Номер патента: 541682

Опубликовано: 05.01.1977

Авторы: Агуреев, Блинник, Вайнмахер, Васильева, Магазинер, Михайлов, Мурин, Сноп, Сысоев

МПК: B30B 15/06

Метки: гидравлический, пресс

...плунжера рабочего цилиндра.В предложенном прессе эти недостатки устранены за счет того, что пресс снабжен установленной на корпусе цилиндра в зоне максимального удаления от ригеля помежуточной поперечиной с жесткими направляющими планками, обхватывающими стойки станины.На фиг, 1 -тальный вид; на ими стоики В исховерса 7 вов крайнее вдавления вдиненный сшает рабочмыкается чструмент иПри экс включаетсяуменьшая с 5 ичивая жес преалагаемый пресс, фронфиг, 2 - то же, разрез. для прессовсокопрочной лентой,Известен гидравлическ жаший скрепленную высок станину в виде ригелей и между ними стоек, а так смонтированный на одном дном положении подвижная тра -звратными цилиндрами поднятаерхнее положение, При поаачерабочий цилиндр 6 плунжер,...

Номер патента: 537756

Опубликовано: 05.12.1976

Авторы: Агуреев, Блехеров, Вайнмахер, Голубков, Игумнов

МПК: B22F 9/00

Метки: металлического, порошка, расплава, распылением

...2 диэлектри5377 30 Ь 3ческой прокладкой 10, Электрод 4 и верхняя часть 1 колонны электрически соединены с источником постоянного электрического тока 11 ( с его отрицательным полюсом). В нижней части колонны установлены устройство 12 для охлаждения порошка и устройство 13 для сбора порошка.Установка работает следующим образом.Жидкий металл, сливаемый в металло- приемник, поляризуется и попадает на поверхность врашаемой с высокой угловой скоростью пористой вставки. При этом металл растекается по ее поверхности и сходит с нее в виде тонкой пленки, дробящейся в полете под действием центробежных сил. на мельчайшие капельки, кристаллизующиеся в порошок, который ссыпается на устройство для охлаждения, а после этого попадает в устройство для...

Номер патента: 536008

Опубликовано: 25.11.1976

Авторы: Агуреев, Блехеров, Голубков, Дубровин, Коновалов, Максимов, Попов

МПК: B22F 9/00

Метки: металла, порошков, расплавленного, распылением

...ступенчатыми и об разующим кольцевую полость А, соединенную каналом Б с магистралью 4, подводящей сжатый газ к форсунке 3. Кольцевая полость А образована ступенчатой внешней поверхностью форсунки и ступенчатым отвер стием (на черт. не обозначено) во фланце 2.Форсунка 3 установлена в отверстии фланца без силового крепления, Над форсункой установлен металлоприемник 5, закрепленный на фланце 2 при помощи гидроцилиндров б.15 В конической расточке форсунки расположены лепесток 7 и металлопровод 8. Источник сжатого газа (на черт, не показан) связан с форсункой магистралью 4.Установка работает следующим образом.20 Жидкий металл заливают в металлоприемник, металл расплавляет лепесток и поступает в,металлопровод. При этом сжатый газ...

Номер патента: 524709

Опубликовано: 15.08.1976

Авторы: Агуреев, Вайнмахер, Заранкин, Зверев, Магазинер, Максимов, Михайлов, Сноп, Сысоев

МПК: B30B 15/04

Метки: пресса, силовая, станина

...и стойках.Снижение напряжений в ригелях и стойках при сохранении необходимой жесткости обеспечивается за счет того, что предлагаемая станина снабжена расположенными в отверстиях ригелей упругими опорами, например, кольцевыми пружинами с крышкой, контактирующими с торцами стоек.На чертеже изооражена предлагаемая станина.Станина содержит верхний 1 и нижний 2 ригели, стойки 3, обмотку 4.В верхнем ригеле 1 выполнены отверстия, в которых установлены жесткие направляющие элементы 5, например втулки, в которых направлены концы стоек 3, опирающиеся на упругие опоры 6, например кольц ны с крышкой .Другие концы сто соединены с нижним ригелем 2,Станина работает следующим о 5 В исходном положении упругсжаты и осуществляют малое п ное...

Номер патента: 502694

Опубликовано: 15.02.1976

Авторы: Агуреев, Болотников, Кузнецова, Кукушкин, Лежников

МПК: B21J 13/02

Метки: штамп

...а в обойме выполнены глухие радиальные отверстия под шпильки и сквозные пазы под клинья.На фиг. 1 дан предлагаемый штамп, общий вид; на фиг. 2 - сечение по А - А на фиг, 1; ,на фиг. 3 - сечение по Б - Б на фиг. 1; на фиг. 4 - обойма с вертикальными замкнутыми пазами и параллельными пазами для перемещения клиньев и ползушек; на фиг. 5 - ползушка с обратными конусными поверхностями и нижней радиусной выемкой, разрез по В - В и вид по стрелке Г.Штамп снабжен верхней плитой 1 с лечными на ней клиньями 2 с двумя направленными конусными поверхностями, пуансоном 3 с ручьем и закрепленными на нем шпильками 4 для перемещения по ним подвижной обоймы 5 с радиальными отверстиями для ее перемещения, со сквозными пазами для вертикального...

Номер патента: 499009

Опубликовано: 15.01.1976

Авторы: Агуреев, Болотников, Кузнецова, Кукушкин, Лежников

МПК: B21D 25/00

Метки: заготовок, кольцевых, правки, растяжением, штамп

...выполнены с хвостовиком, перемещаю щимся по радиальным пазам опорной плиты(фиг. 3) и удерживаемые от выпадания подвижной обоймой 6, .выполненной с замкнутыми вертикальными пазами для ее перемещения по шпилькам 7 (фиг. 4), закрепленным в опор ной плите. Секционные ползушки возвращаются в исходное положение с помощью пружин 8, установленных в обойме 6.Предлагаемый штамп работает следующимобразом.15 Кольцевую заготовку механически устанав.ливают на неподвижную плиту 1. При ходе ползуна пресса вниз первоначально ползуш.ки 5 и обойма 6 соприкасаются с поверхностью неподвижной плиты 1, а заготовка рас полагается в пазу между ползушками и обоймой. При последующем перемещении ползуна пресса пуансон 4 наклонными плоскостями начинает...

Номер патента: 475217

Опубликовано: 30.06.1975

Авторы: Агуреев, Блехеров, Голубков, Коновалов, Максимов, Михайлов

МПК: B22F 9/00

Метки: газового, металла, расплавленного, распыления

...и форсунка 3 для диспергирования струи металла. В нижней части камеры 1 размещен кристаллизатор 4, выполненный в виде воронки с двойными стенками 5. Внутренняя стенка воронки изготовлена из высоко пористого газопроницаемого металлокерамического листа. 11 ространство между стенками 5 сообщено с источником эжектируемого газа патрубком 6, (источник газа на чертеже не показан). Отвод отработанного газа осущест- ЗО вляют через патрубок 7. В нижней части камеры 1 расположен приемник 8 порошка.Работа установки происходит следующим образом.Предварительно подогретый газ подается в форсунку 3 и дпспергирует струю металла вытекающую из металлоприемника 2. Образующиеся капли металла с высокой скоростью ударяются о внутреннюю стенку кристаллизатора...

Номер патента: 475216

Опубликовано: 30.06.1975

Авторы: Агуреев, Блехеров, Голубков, Коновалов, Максимов

МПК: B22F 9/00

Метки: диск, металла, расплавленного, распыления, центробежного

...вовлекается во вращательное движение, растекается по газовой по душке и сходит с нее в виде тонкой пленки,которая под действием центробежных сил разрушается на капли, образующие при кристал- ,55 зации днсперс ый металлический порошок. ентробежного рас металла, содерн которой распол вка. При этом вс ристого керамич источником инерпылееЩ 55 ожена танка еского тного ния производительности , вставка выполнена в ованной гофрированной С целью 5 овыше 5 роцссса распыления виде спирали, образ металлической лентой11 а фиг. 1 и 2 прив вс 5 риат ос щесВлепи н предпо предложен тительньп ого диска из тарелки 1 и профилированзакрепленных на валу 3. Вал 3 вращение от привода 4 через у 3 выполнены отверстия, а в льцевая выемка (на чертежах . Отверстия...

Номер патента: 445137

Опубликовано: 30.09.1974

Авторы: Агуреев, Прокофьев

МПК: H03K 4/78

Метки: импульсов, индикации

...ограничительного резистора 2 ииндикаторной лампы 1 (лампы накаливания).Между коллекторными цепями транзисторов8 и 9 к коллектору транзистора 9 анодом под 30 ключен диод 4.В исходном состоянии транзистор 9 заперт, а транзистор 10 открыт, транзисторы 3 и 8 заперты, через туннельный переключающий диод 7 течет малый ток, определяемый резисторами 5 и 6.Импульс отрицательной полярности, поступающий на вход, включает ждущий мульти- вибратор, при этом транзистор 9 открывается, а транзистор 10 запирается. Диод 4 открывается, по цепи - корпус, транзистор 9 диод 4, индикаторная лампа 1, источник - Е, - протекает ток, и лампа 1 ярко вспыхивает. Время вспышки определяется длительностью импульса ждущего мультивибратора. Одновременно с открыванием...

Номер патента: 361982

Опубликовано: 01.01.1973

Авторы: Агуреев, Вител, Лапа

МПК: B01D 21/04, C02F 11/00, C02F 3/18 ...

Метки: rr-j, всесоюзнаяptit-q

...горизонтального отстойника 1 включает тележку 2, на которой смонтированы штанги, Каждая штанга выпол цена с концентрпчно расположенными трубами, причем на внутренней трубе 8 укреплен нижний скребок 4, а на наружной трубе 5 - направляющая б с установленным на ней с возможностью перемещения подпружиненным поверхностным щитом 7.Нижний скребок 4 снабжен роликами 8 для поворота его в горизонтальное положение и фиксаторами 9. Поверхностный щит 7 также оборудован роликами 10 и фиксаторами 11 полокения, смонтпрованнывЕи на направляю 1 цих б.Прп включении привода 12 начинается рабочий ход устройства. При этом поверхностный щит 7 наполовину погружен в жидкость, а нижний скребок 4 находится в вертикальном положении.При подходе устройства и пловому...

Номер патента: 314732

Опубликовано: 01.01.1971

Авторы: Агуреев, Непом, Парненков

МПК: B66C 23/88

Метки: грузоподъемногокрана, наклона, ограничитель, угла

...1 изображен описыв читель угла наклона, общий на фиг. 2 - разрез по А - А н Ограничитель смонтирован в цилиндрическом корпусе 1, установленном на платформе крана и снабженном крышкой 2, В корпусе размещен кольцевой сосуд 3, изготовленный из металла. Вместе с закрывающей его шайбой 4, выполненной из изолирующего материала, например гетинакса, он образует замкнутую кольцевую полость. Нижняя часть этой полости заполнена токопроводящей жидкостью, например ртутью. На слой токопроводящей жидкости налита диэлектрическая жидкость с меньшим по сравненгно с первой удельным весом, заполняющая кольцевую полость до конца. В этой полости размещены радиальные перегородки 5, укрепленные в пазах кольца 6 и снабженные перепускнымп отверстиями а, По...

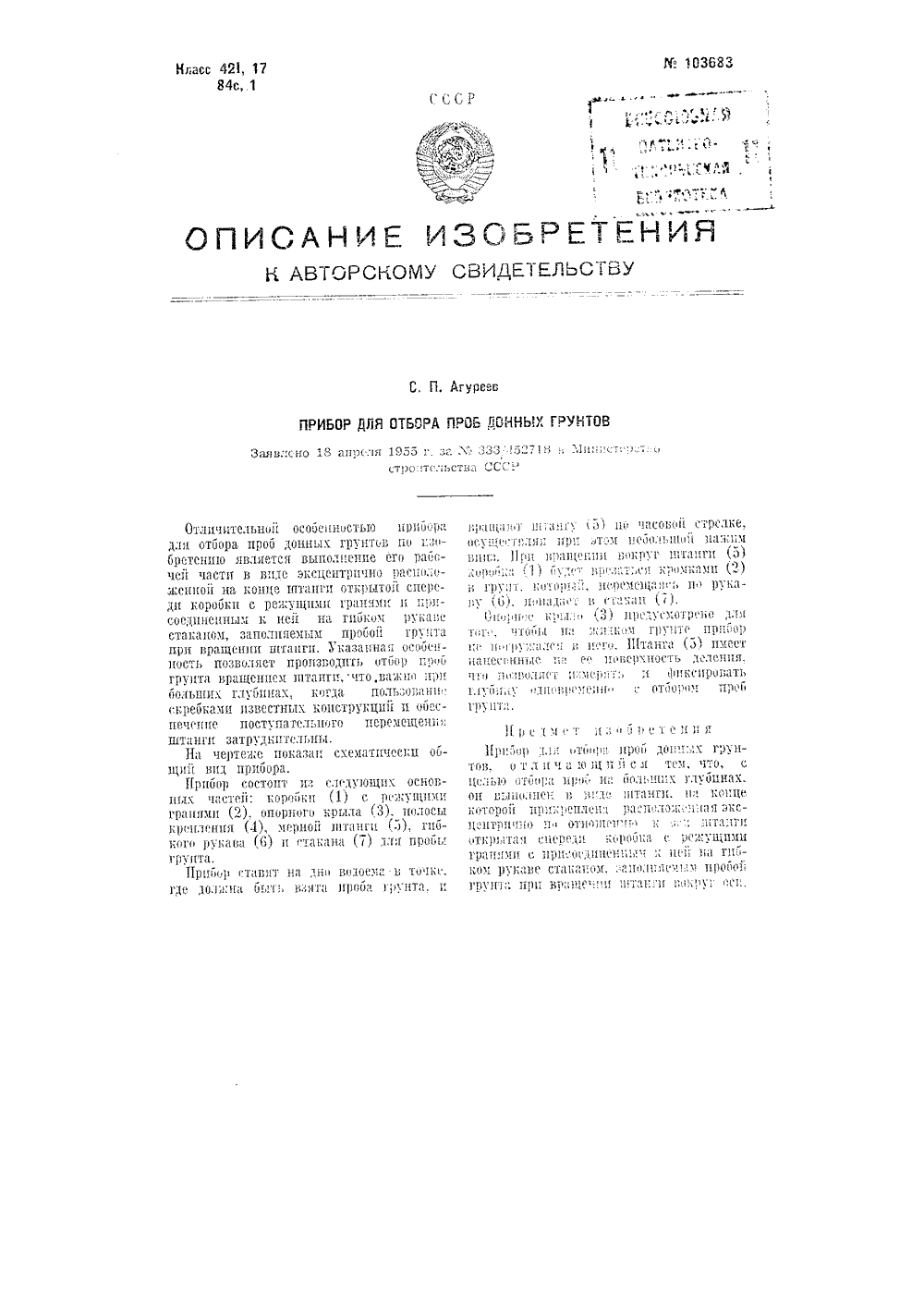

Номер патента: 103683

Опубликовано: 01.01.1956

Автор: Агуреев

МПК: G01N 1/04

Метки: грунтов, донных, отбора, прибор, проб

...1 а при вращении иггаиг.,)сказаинат Особииость позво;яет производГТП Отбор п.б грунта вращением штапыт,то,ва)нс) пи ООЛЬШИК ГЛУбпи(мс КОГДа ПОЛ),З ИваИ ) скребками извсстнык конструкций п обсспечиие поступательного перемещения штанги затруднитслипя.На чертея;с показан скематптсеки общий иц прибора.Ирпоор состоит из с;едуощпк основпик части: ь.Ороки (1) с р)пупими граня)и (2), опо 1)ного крыла (3), полосы крпения (4), мт)риой игганги (, ибкого рукаваи стакана (,т) д:я )роб, Гр) т иа.Ярп1 савя игде до.Нн 1 оьггь 1):)И(,) Т И 1)ту (й) Итс ЧПСОВОй СтрЛКЕс 0:7 В)С с Ляи П)И ВТ)т И(т)ОЛтии), Иаи(И) Бии;). Ц )и ири(сиии вокуг игтиги (о)( т тН)( НВ) км,зс (д П."думоОно;л) ГВ. Тобы И; )(;.Кт Гр 7 ИТС Пиибо;) И) )В) (:Ка;т) И ИСГс). 111 аНГТ (О с...

Номер патента: 100564

Опубликовано: 01.01.1955

Авторы: Агуреев, Павлов

МПК: C09F 5/02

Метки: олифы

...способ изготовления содтердкяще кя. иифоль с)лифы из иодвсэгнутог) зтерификации касторового масла путем обработки его глице 1 зииом,Предлагаемый способ иозволяег снизить стоимость получаемого прс)- дукта. Достигается зто тс:)1, что и масло в,водят 5 " нафта;1 ииаслявя с двоииьм к) в(ссм количсстРи) м канифоли,Сиосоо Осми 1 еств,151(тс 51 с,сл",О- шим Образом,Дегидратири;аиное касторовое маслс) с начал 1 подвс;)яиЯ)тсри 1)и(1- ции с глицсри 1)м, я зятем смедивяОт СО стлявом кя:ифоли и нафталинаа, взятык в соотношении 2: 1, в количестве гколо 14 д)с) к весу гс)тиной олисры. Смесь масла со сплавом при исремедивании нагреваот ло 260 . При иагрсвяиии смсси проис.(0(ии этсрификация кислот канифоли зя С"1 СИЗОЫТОЧИОГО ЛРИ 5 ЕРИа, НЯХОЧ 51-...

Номер патента: 73368

Опубликовано: 01.01.1948

Авторы: Агуреев, Шорыгин

МПК: H05G 1/50

Метки: рентгеновской, стабилизатор, трубки

...кратковременно зажигается и затем гасцет вследствие отрицательного смешения, появляющегося на его сетке.Ток накала трубки определяется суммой балластного Р 5 и регулирующего Р 4 сопротивлений. Если теперь включить рубильник К 2, то балластное сопротивление Й 5 закорачивается, и ток накала трубки растет до значения, определяемого сопротивлением Я 4. Одновременно замыкается цепь первичной обмотки В Т 1 высоковольтного тр ан сфор м атора и на трубку включается высокое напряжение,Нарастание тока трубки происходит до того момента, пока падение напряжения на шунте Й 1, включен 197ном последователыо с В 72, ие достигнет величины напряжения зажигания реагируошего органа стабилизатора в неонов лампы Н, При этом лампа Н загорается, ток ее разряда...

Номер патента: 47026

Опубликовано: 31.05.1936

Авторы: Агуреев, Попов

МПК: C11B 1/08

Метки: аппарат, выделения, масла, семян

...икалоризо логический пр им сбразом. В пор цию (155 мятка, откуда 2 минуты, пе ки в первое отд ого чана, где Вается паромТехно следую щ в одну шнеком каждые матичес вительн пропари пои скребо,. двиВал делаети каждый бирает 1/10 через отвермешал скается подвертой же бы темьном переме втоматическ отделениее в течение таким расче тща е кой, затемво второе гается такж операции с переп где минум, чт жется по днищу жаровни. один оборот в 2 минуть скребок за один оборот з загрузки и сбрасывает ее оцесс протекает бункер емкостью кг) загружается ПОСЛ ЕЛ 11 и", ЧЕРЕЗ репускается автоеление Еподготов течение 2 минути увлажняется шнваниипература ее достигла 75 - 80, а влажность 18% (т. е. до состояния свободного выделения масла).После 4-минутной...

Номер патента: 36196

Опубликовано: 30.04.1934

Автор: Агуреев

МПК: B60C 25/08

Метки: колеса, надевания, них, пневматических, снимания, станок, шин

...покрышки 25, 26 (фиг. 1 и 3), позволяют нажимом лопаток 12 (фиг. 3) снять запорное кольцо. Чтобы оно преждевременно и со значи-тельной силой не слетело, скобы 11 имеют задерживающие выступы 31 (фиг, 3). При опускании штока пресса вниз и придании верхней части его (штока) наклона легко выходит вентиль камеры, которая с покрышкой, удерживаемой скобами 11, остается на подставках б (фиг. 1) стола пресса.При помощи лопаток 12 (фиг, 3), ззводимых между двумя пальцами на боковой поверхности скоб 11 (фиг, 3), скобы, захватывая верхние кромки покрышек, наклоняются наружу и отводят верхнюю сторону покрышки в то время, как нижняя ее сторона отводится крючками 21 (фиг.1 и 3) диска второго шарнира. Наклоненные наружу скобы 77 удерживаются...

Номер патента: 32124

Опубликовано: 30.09.1933

Автор: Агуреев

МПК: B66F 1/08

Метки: гидравлический, домкрат, подвесной

...типа применен для нагнетания в него маслаэлектрический коловратный насос, присоединенный к цилиндру домкрата.На схематическом чертеже фиг, 1 изображает домкрат в продольном разрезе; фиг, 2 - вид насоса с баком и мотором; фиг. 3 - вид его сбоку,Подвесной обыкновенного типа гидравлический домкрат (фиг, Ц, подвешенный к передвижной по кронштейну 20 карет-ке 1 б, состоит из цилиндра 2 с передвигающимся в вертикальном направлении поршнем 3, шток 1 которого снабжен снизу подъемным крюком Л, соединенным с цилиндром 2 предохранительной цепью 21. К цилиндру 2 домкрата прикреплен на кронштейнах 23 коловратный насос 10 с приводящим его в действие мотором О. Для нагнетания масла цилиндр 2 соединен с насосом 10 и баком 9 трубопроводами И с...
