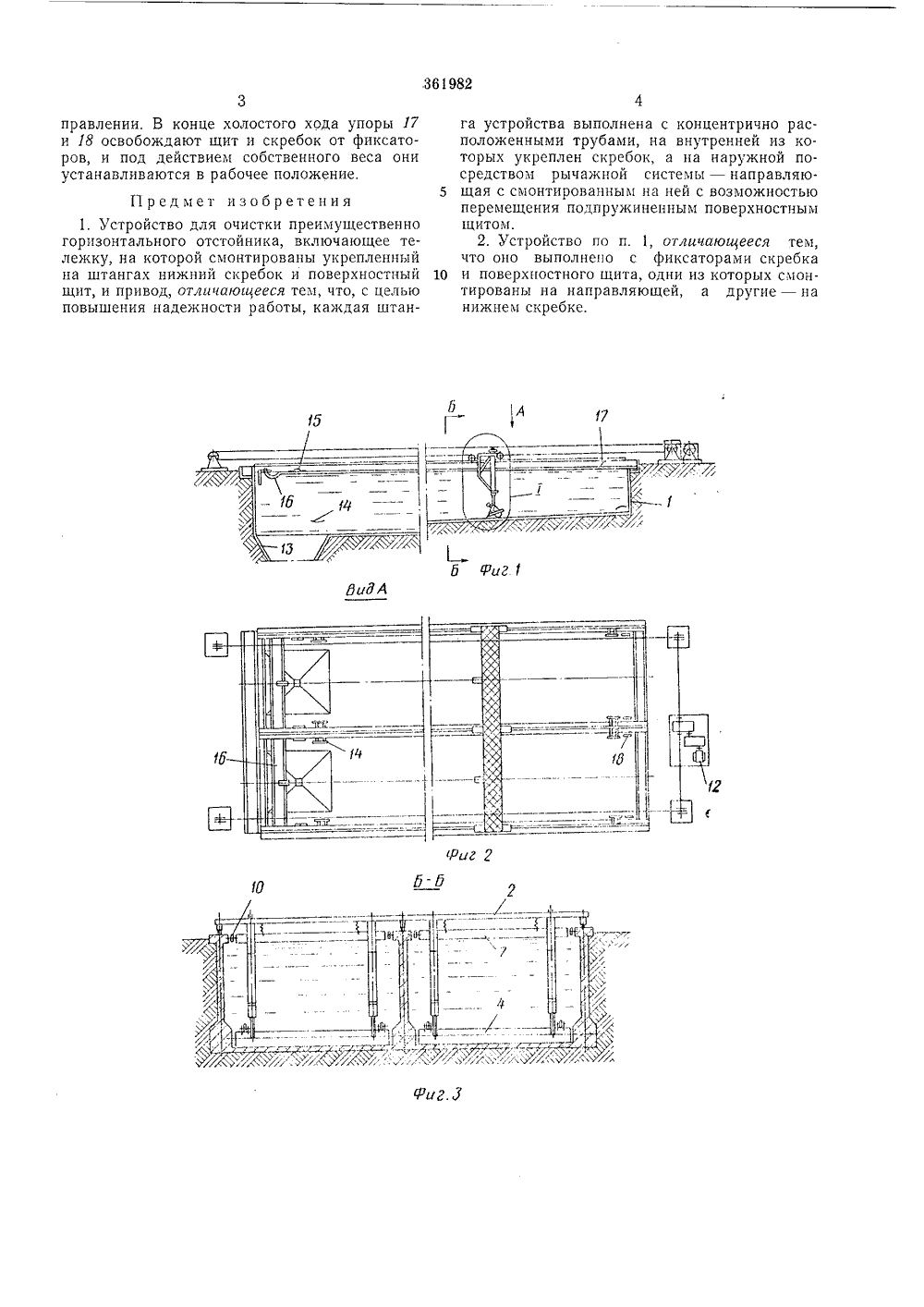

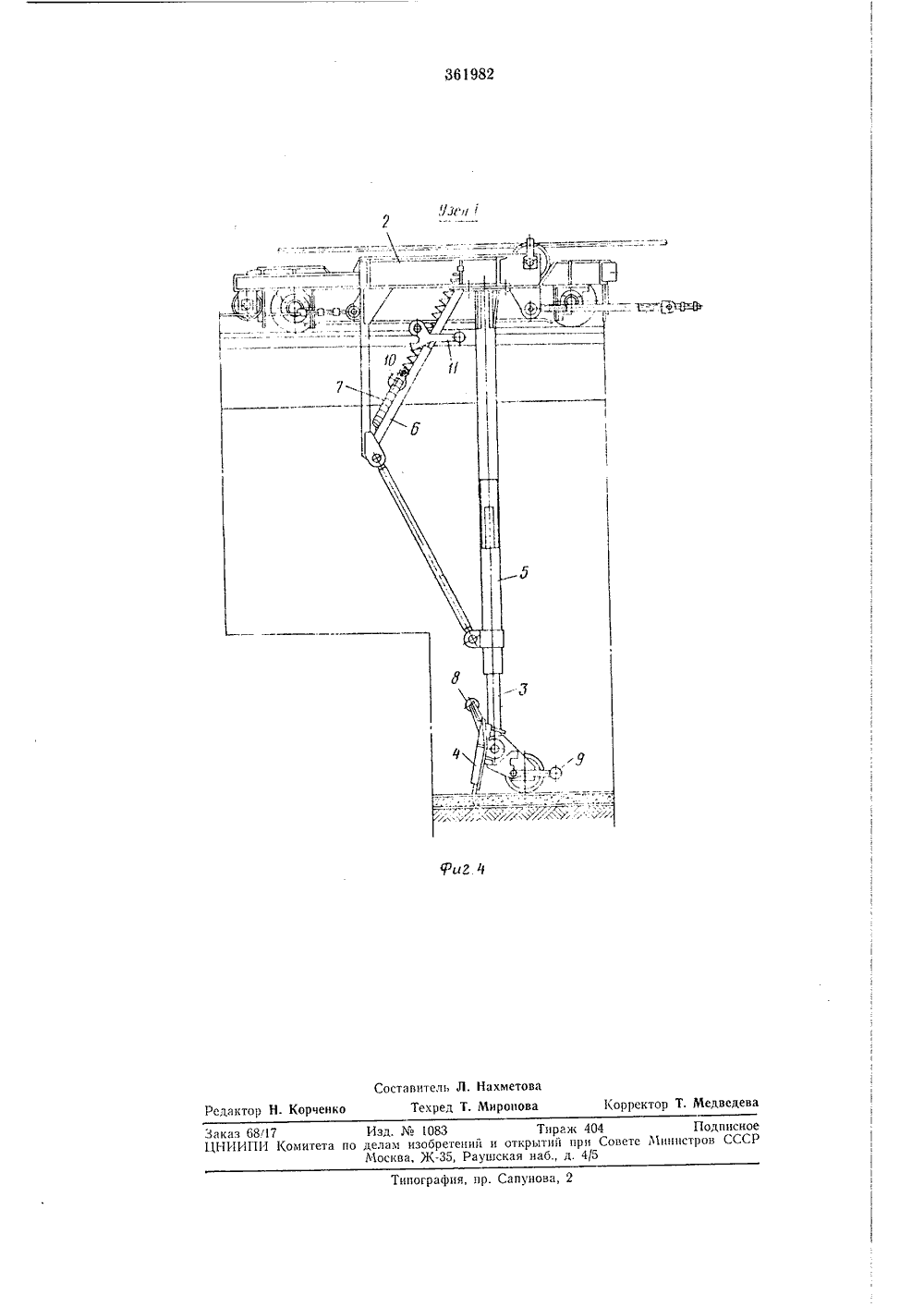

361982 описдние изоьеетения К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветсваСоциалистическихРеспублик от авт, свидетельстваависимое Х 1.1970 ( 1448188/29-14 Заявлено 1. Кл. с 1/36 с присоединением заявПриоритетОпубликовано 13.Х .19 Комитет ло делам аобретений и открытий ори Совете Министров СССРУДК 628.334.512 (088.8 Бюллетень2за 1973 г. ания 30,1,1973 иковаия опт а о БСГССЕ 1 4ь. 1 ПО Авторы зобретения А, В. Терлецкий, В. В. Лапа и Б. П. Агуреев Государственный Республиканский институт по проектирован коммунальных сооружений городов Украиныаявител СТРОЙСТВО ДЛЯ ОЧИСТКИ ПРЕИМУШЕСТВЕННО ГОРИЗОНТАЛЪНОГО ОТСТОЙ Н И КАИзобретение относится к устройствам, обеспечивающим периодическое удаление осадка, а также всплывающих веществ и пены из горизонтальных отстойников.Известны устройства для очистки горизонтального отстойника, включающие тележку, на которой находятся укрепленный на штангах нижний скребок и поверхностный щит, и привод.Целью изобретения является повышение на дежности работы. Это достигается тем, что каждая штанга устройства выполнена с концентрично расположенными трубами, на внутренней из которых укреплен скребок, а на наружной посредством рычажной системы - на правляющая с смонтированным на ней с возможностью перемещения подпружиненным по- ВСРХНОСТНЫМ ЩИТОМ.Кроме того, устройство может быть выполнено с фиксаторами скребка и поверхностно го щита, один из которых размещен на направляющей, а другой - на нижнем скребке.На фиг. 1 показано описываемое устройство, установленное в отстойнике; на фиг. 2 - то же, вид по стрелке А на фиг. 1; на фиг.3 - 25 то ке, разрез по Б - Б на фиг. 1; на фиг,4 - узел 1 на фиг. 1.Устройство для очистки горизонтального отстойника 1 включает тележку 2, на которой смонтированы штанги, Каждая штанга выпол цена с концентрпчно расположенными трубами, причем на внутренней трубе 8 укреплен нижний скребок 4, а на наружной трубе 5 - направляющая б с установленным на ней с возможностью перемещения подпружиненным поверхностным щитом 7.Нижний скребок 4 снабжен роликами 8 для поворота его в горизонтальное положение и фиксаторами 9. Поверхностный щит 7 также оборудован роликами 10 и фиксаторами 11 полокения, смонтпрованнывЕи на направляю 1 цих б.Прп включении привода 12 начинается рабочий ход устройства. При этом поверхностный щит 7 наполовину погружен в жидкость, а нижний скребок 4 находится в вертикальном положении.При подходе устройства и пловому прпямку 18 скребок сбрасывает в него осадок и затем, упираясь роликами 8 в упоры 14, занимает горизонтальное положение и фиксируется в нем, а поверх 11 остный щит 7 поднимается над уровнем жидкости при воздействии роликов 10 на упоры 15 и также фиксируется. При этом плавающие качающиеся желоба 1 б утапливаются и подогнанная жировая пленка сливается в них. Затем устройство с зафикс:1- рованными в верхнем положении поверхностным щитом 7 и в горизонтальном - нижниве скребком 4 начинает двигаться в обратном направлении, В конце холостого хода упоры 17 и 18 освобождают щит и скребок от фиксаторов, и под действием собственного веса они устанавливаются в рабочее положение.Предмет изобретения1. Устройство для очистки преимущественно горизонтального отстойника, включающее тележку, на которой смонтированы укрепленный на штангах нижний скребок и поверхностный щит, и привод, отличающееся тем, что, с целью повышения надежности работы, каждая штанга устройства выполнена с концентрично расположенными трубами, на внутренней из которых укреплен скребок, а на наружной посредством рычажной системы - направляю щая с смонтированным на ней с возможностьюперемещения подпружиненным поверхностным щитом2, Устройство по п. 1, отличающееся тем,что оно выполнено с фиксаторами скребка 10 и поверхностного щита, одни из которых смонтированы на направляющей, а другие - на нижнем скребке.,ЙсГ 1-З- г 11.Составитель Л. Нахметова едактор Н. Корченко Техред Т. Миронова Корректор Т. Медведев 3 аказ 6817 Изд.1083 Тирам 404 Подписное Ц 1-1 ИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раугиская наб., д. 4/5пография, пр. Сапунова,
