Абелев

Номер патента: 1251041

Опубликовано: 15.08.1986

Авторы: Абелев, Дегтярев, Рондин, Соболевский

МПК: G05D 16/10

Метки: давления, регулятор

...пружины 6 связан через упор 8 с дномстакана 9. Запорный орган 4 снабженвыступом 12, установленным со стороны дна стакана 9 с возможностьюконтакта через донное отверстие 11с упором 8,Регулятор давления работает следующим образом. 30Рабочая жидкость, подаваемая вовходную полость 2, отжимая эапорныйорган 4, проходит в выходную полость3. Давление, необходимое для отжатия запорного органа 4, определяетсяположением узла 7 задания В нижнемдиапазоне давлений запорный орган 4,поднимаясь, сжимает наружную пружину5 и посредством стакана 9 и упора 8 внутреннюю пружину 6. При этом жествательное взаимодействие пружин 5 и6 при работе регулятора в низком диапазоне давлений, переключение регук ятора на работу одной наружной пружины 5 в среднем...

Номер патента: 1211424

Опубликовано: 15.02.1986

Авторы: Абелев, Бекман

МПК: F01L 5/04

Метки: долговечности, пары, плунжерной, продления

...условно изображены кромки плунжера и вт,лки в четырех установках при закрыто и положении затвора.Устройство для реализации предлагаемого способа содержит 1 глуггжернук) пару, состоягцую из втулки 1 и плунжера 2. Окно втулки имеет кромки 3 и 4, головки плунжера - кромки 5 и и. В первую установку совмецгены кромки 3 и 6, во вторую кромки 3 и 5, в третью ; оомк г 4 и 6, а в четвертую - кромки 4 и 5.Способ продления долговечности плунжерной пары реализуется следукнпим образом.Послс износа рабочих кромок втулки 1 и плунжера 2 поворачивают один из элсментов илупжерной пары плунжер 2 или втулку 1, например плунжер 2, затем по мере износа их рабочих кромок поворачивают втулку 1, после дальнейшей работы и износа рабочих кромок снова...

Номер патента: 1141381

Опубликовано: 23.02.1985

Авторы: Абелев, Бекман

МПК: F16K 1/54, G05D 7/03

Метки: дроссель

...силой трения в точке контакта шарика с дном винтовой канавки. Под действием ,давления в полости с рабочей жидкостью и случайных сил дросселирующийэлеиеитможет сместиться и давлениев полости упадет.Цель изобретения - повышение надежности.Поставленная цель достигается тем, что в дросселе, содержащем корпус с входным и выходным каналами, между которыми расположен дросселирующий элемент с винтовой канавкой, и винт, между которым и дном винтовой50 канавки установлен шарик, глубина винтовой канавки выполнена с монотонным уменьшением в сторону входного канала.2На фиг. 1 изображен дроссель, продольный разрез; на фиг. 2 - то же,. поперечное сечение.Дроссель содержит корпус 1 с входным 2 и выходным 3 каналами, между которыми расположен...

Номер патента: 1105870

Опубликовано: 30.07.1984

Авторы: Абелев, Дегтярев, Кирнос, Соболевский

МПК: G05D 16/10

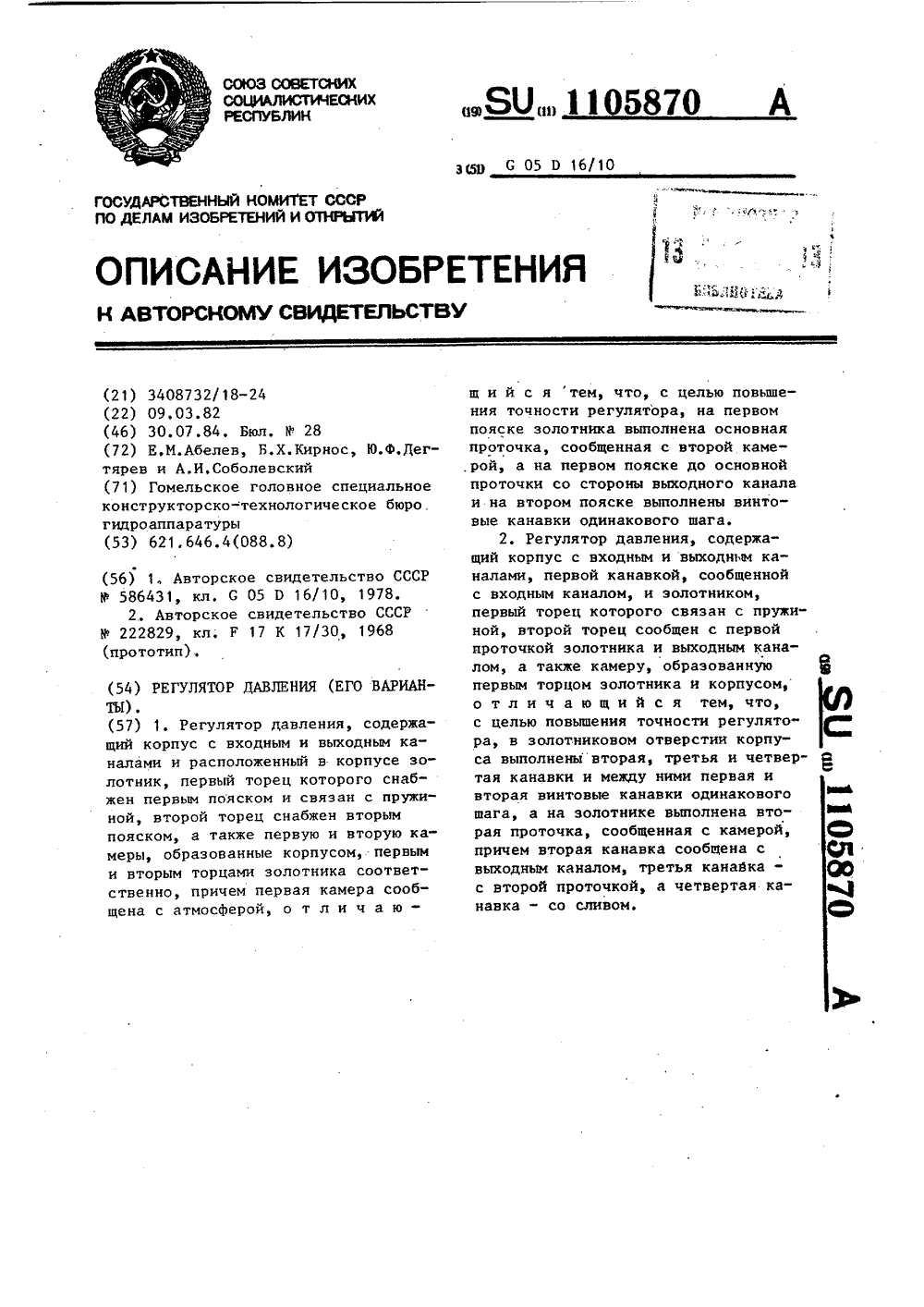

Метки: варианты, давления, его, регулятор

...давления (фиг, 1) включает корпус 1, содержащий входной 2 и выходной 3 каналы, разделенные золотником 4, нагруженным пружиной 5. Со стороны пружины 5 к корпусу крепится колпачок 6, а с противоположной стороны - пробка 7. Первый торец 8 золотника 4 снабжен первым пояском 9, второй торец 10 - вторым пояском 11. Корпус 1 с первым 8 и вторым 10 торцами золотника 4 образуют первую 12 и .вторую 13 камеры, Первая камера 12 соединена с атмосферой. На первом пояске 9 золотника 4 выполнена основная проточка 14, сообщенная каналом 15 с второй камерой 13. На первом пояске 9 до проточки 14 со стороны выходного канала 3 и на втором пояске, 11 выполнены винтовые канавки одинакового шага 16 и 17 соответственно.Масло подается во входной канал 2...

Номер патента: 1094587

Опубликовано: 30.05.1984

Авторы: Абелев, Викторов, Неволько, Пелепягин, Теплинский

МПК: A01B 63/114

Метки: глубины, машин, органов, орудий, рабочих, сельскохозяйственных, хода

...входами 50сигнализаторов выглубления и эаглубления.На фиг.1 приведена структурнаясхема устройства; на фиг.2 - временная диаграмма. 55Устройство содержит датчик глубины хода рабочих органов 1, элементыразрешения 2 и 3, генератор импуль 587 3сов 4, блок памяти 5, счетчик импуль-,сов 6, реверсивный счетчик 7, первый блок сравнения 8, второй блок сравнения 9, сигнализатор выглубления10, сигнализатор эаглубления 11.Работа устройства осуществляетсяследующим образом.Так.как зона нечувствительности датчика 1 определяется величинойагротехнического допуска значенийглубины хода рабочего органа, то при выглублении рабочего органа выше этойзовы на соответствующем выходе датчика 1 формируется потенциал, которыйпоступает на первый вход...

Номер патента: 1093918

Опубликовано: 23.05.1984

Авторы: Абелев, Веклич, Гудельман, Кузьменко, Мирецкий

МПК: G01L 1/04

Метки: давления, контактный, провод, токоприемника

...на держателях 2 - 4. Между захватами 5 и 6 располагается токопроводящая план ка 9 с проушинами 10, через которые она шарнирно связана с двумя изоляционными двуплечими рычагами 11, которые, проходя через окна 12 в основании 8, шарнирно связаны с тягой 13 и опорами 14, закрепленными на основании 8. Токопронодящая планка 9 с рычагами 11 и тягой 13 составляют силопередающий механизм устройства, представляющий собой шарнирный параллелограмм, подвижное соединение которого обеспечивается эа счет пальцев 15, вставленных в антифрикционные втулки 16, нпрессованные в рычаги 11. Тяга 13 выполнена из изоляционного материала, имеет на концах пластины 17, которые образуют проушины для соединения с рычагами 11, а посредине тяги 13 в нее впрессована...

Номер патента: 660408

Опубликовано: 23.01.1984

Авторы: Абелев, Белинский, Быковский, Доронин, Кружков, Култыгина, Макарова, Ратушная, Рунова, Сакута, Свистунова, Топилин, Ульянин

МПК: C22C 19/03

Метки: никеля, основе, сплав

...1,0-1,7Магний 0.,05-0,15углерод до 0,03 15Кремний до 0,1Марганец до 0,5Железо до 1,0Лантан 0,005-0,05Церий 0,045-0,1Никель Остальное 13Недостатком известного сплава является низкая коррозионная стойкость и склонность к межкристаллитной коррозии в сварных соединениях. 25Наиболее близким к изобретению по технической сущности и достигаемому эффекту является сплав на основе никеля, содержащий, вес.Ъ:Молибден 20-40Железо до 10Кобальт до 4Хром до 5Марганец до 2Фосфор, до 0,03Сера до 0,03Углерод до 0,1Кремний до 0,1Ванадий до 1,0 Бор 0,001-0,035цирконий 0,01-1,0Никель Остальное 121Недостатками известного сплава являются низкая коррозионная стой" кость, составляющая после испытаний в 20-ном кипящем растворе соляной кислоты в течение...

Номер патента: 901883

Опубликовано: 30.01.1982

Авторы: Абелев, Гудельман, Кузьменко, Марченко, Мирецкий

МПК: G01M 17/06

Метки: испытания, рулевых, средств, стенд, транспортных, управлений

...штока 35 входит рычаг 38, который шарнирна закреплен на корпусе 34 и соединен с замковым механизмом 39 патефонного типа, который установлен на боковой поверхности корпуса 34. На корпусе 34 закреплена акже захватная скоба 40 рулевого колеса 25, На торцевой части корпуса 34 через изоляционную прокладку 41 установлена контактная пластина 42. К контактам 31 и контактной пластине 42 подключены провода 43, которые идут на пульт управления стенда. Структурная электрическая схема пульта управле ния содержит блок 44 управления, блок 45 питания, сельсины-приемники 46 и 47 , сельсины-датчики 3 и 23, вольтметр 48 и амперметр 49.Стенд работает следующим образом.На поворотные площадки 4 и 20 устанавливаются передние колеса. 24 транспортного...

Номер патента: 897593

Опубликовано: 15.01.1982

Авторы: Абелев, Веклич, Гудельман, Крошка, Мирецкий

МПК: B60B 29/00

Метки: замены, колес, средств, съемником, тележка, транспортных

...при вращении барабана в одну сторону оба конца троса 22 наматывались на него, а при вращении в другую сторону разматывались. Захватные скобы 23 и зажимные рычаги 24 кроме того стянуты пружиной растяжения 27,Устройство работает следующим образом,При демонтаже колес транспортное средство вывешивается на высоту, достаточную для заводки под колесо тележки. Тележку устанавливают таким образом, чтобы лыжи подъема 7 зашли под демонтируемое колесо, при этом балка 15 со съемником поднята в крайнее верхнее положение. Нажатием на ручку управления 1 О защелкой последнюю выводят из зацепления с зубчатым сектором 11 и последующим нажатием на рукоять подъема 9 приводят во вращение траверсу 5. Траверса 5, поворачиваясь на валу 4, поднимает с...

Номер патента: 889810

Опубликовано: 15.12.1981

Авторы: Абелев, Джуринский, Курчицер, Мельников, Морейнис, Туллер, Форостьяный

МПК: E04B 1/343

Метки: здание, сборно-разборное

...состоит из горизонтально расположенной центральной панели 1, к которой симметрично присоединены наклонные панели 2при помощи шарниров 3. Панели 2 выполнены различной длины, убывающей от центра сооружения к опорам 4. Панели 1 и 2 соединены между собой с образованием внешнего угла 120 - 180. В зоне стыков панелей 1 и 2 с внутренней стороны закреплены нащельники 5, предохраняющие их от атмосферных воздействий. В транспортном состоянии нащельники собраны в складку, а при переводе в рабочее положение за счет изменения угла между панелями из острого в тупой происходит их натяжение, так как расстояние между зонами их присоединения увеличивается. Для упрощения процесса монтажа используются инвентарные стойки 6 переменной длины или, где...

Номер патента: 630936

Опубликовано: 07.08.1981

Авторы: Абелев, Белинкий, Быковский, Доронин, Кружков, Култыгина, Логвинов, Макарова, Ратушная, Рунова, Свистунова, Топилин, Ульянин

МПК: C22C 19/00

Метки: коррозионностойкий, никеля, основе, сплав

...0,001-0,3Алюминий 0,001-0,5Углерод 0,001-0,03Кремний 0,005-0,2Железо 0,01-1,0Никель ОстальноеВ таблице приведены химический .10состав, коррозионные и мехническиесвойства описываемого сплава в срав"ненни с известным.Как видно, пластичность предлагае-мого сплава при 1000-, 1200 С в151,5-2 раза выше, чем в известном приодинаково высоких коррозионных свой.ствах и сопротивляемости межкрнстал.":литной коррозии в обоих сплавах.Предлагаемый сплав характеризует Ося значительной однородностьюО-твердого раствора, стабильногопри последующих сварочных и другихвидах нагрева. Сплав технологиченпри горячей деформации (ковке, про фкатке), хорошо сваривается и обраоатывается резанием.Сварные соединения сплава обладают повышенной сопротивляемостью...

Номер патента: 838774

Опубликовано: 15.06.1981

Авторы: Абелев, Андросов, Васюренко

МПК: H01F 27/26

Метки: аппарат, электроиндукционный

...элементом, оазмещенным на концах ленты,. причемна последних Выполнены отверстия; а.соецинительный элемент выполнен с 20возможностью вращения н виде диска 3с зксцентриковым кулачком 4 и установлен в отверстии одного конца стякной ленты 2 таким образом, что эксцентриконый кулачок 4 размеецен в отверстии противоположного конца стяжнойленты. Концы стяжкой ленты 2 выполнены В Виде утолщенных переходныхпластин 5, причем на одном конце стяжной ленты, за отверстием, выполненарочный Выступ б, а на другом -. языЧок 7, размещенный В арочном выступеб, Места соприкосновения эксцентриКового кулачка 4 с отверстием выполнены с насечкой н Виде зубьев 8 с". с"наклонОМ р препятствующим ВозмОжностисамопроиз Вольного Вращения сОедини-т ель ного...

Номер патента: 650110

Опубликовано: 28.02.1979

Авторы: Абелев, Быков, Лаврович, Леонова, Шумляев

МПК: H01F 27/30

Метки: аппарат, индукционный

...магнитопровод со стяжным каркасом, обмотки,клеммники под выводы обмоток и устройство для прессовки обмоток, выполненное из 20пружинной стали, клеммники выполненыс отверстиями, а стяжной каркас - с выступами, устройства для прессовки обмотокимеют П-образную форму с Ч-образнымиконцами, снабженными встречно направленными выступами, клеммпики установленына торце обмотки, а прессующие устройстварасположены перпендикулярно клеммникам, заведены за выступы каркаса и их концы расположены в отверстиях клеммника. 30 На фиг. 1 показан индукционный аппарат, общий вид; на фиг, 2 - П-образный элемент нажпмного устройства.Индукционное устройство содержит магнитопровод 1 со стяжным каркасом 2, обмотки 3, клеммнпкп 4, П-образные элементы 5 для прессовки...

Номер патента: 603005

Опубликовано: 15.04.1978

Авторы: Абелев, Васюренко, Гольберг, Илффе, Леонова

МПК: H01F 27/30

Метки: однофазный, трансформатор

...на сердечнике и ,следовательно, предотвращение обрываж выводов обмотки в процессе эксплуатации,Изобретение относится к электротехнической промышленности.Известны однофазные трансформаторы, содержащие сердечник с установленным на нем каркасом с обмоткой, выводы которой закреплены на кпеммныхколодках, установленных на стяжном устройстве, выполненном в виде двух элементов, и соединительные элементы Я. , Однако эти трансформаторы не имеют надежного крепления каркаса на сердечнике, в результате чего в процессе эксплуатации обрываются выводы, закрепленные на клеммных колодках,ния - повышение надежноскаса на сердечнике для претва выводов обмотки в проии. Бель изобрете ти крепления кар дотврашения обрь цессе эксплуатац Бель достигае...

Номер патента: 600236

Опубликовано: 30.03.1978

Авторы: Абелев, Ивашинцов, Лисицын

МПК: E02B 8/06

Метки: водоводе, гашения, напорном, струи, энергии

...фиг.4 - разрез по В - В на фиг. 1.Устройство лля гашения энергии выпс,1 нспо в виде смонти,.ованной в напор 1:ом водоводбетонной пробки 1, внутри которой ра.положены напорные трубопроводы 2, вхолос и выходное сечения которых закреплены в торцовых стенках пробки. В средней части пробки 1 установлены ремонтные затворы 3 перекрытия сечений трубопроводов 2 при . - рийных ситуациях.За выходным сечением трубопро 11 одов 11 торцовой стенке пробки расположены р;1 бочие затворы 4, перекрывающие выходные сечения с помощью привода 5,Работа устройства осуществляется с,1 сл ющим образом.Поток воды со сгоропы верхнего бьсф ш 1- ступает в напорные трубопроводы 2, про,".ожснные в бетонной прооке 1, разветвляется проходя по напорным спиралеобразным тр,-...

Номер патента: 553572

Опубликовано: 05.04.1977

Авторы: Абелев, Стежинская

МПК: G03B 1/22

Метки: грейферный, киноленты, механизм, транспортирования

...19 во время экспонирования. При этом равенство длин балансира 7, шатуна 3 и расстояния между шарнирами, связываюшими шатун 3 с балансиром 7 и грейферной вилкой 8, ооеспечивает симметричность траектории шарнира б, связываюшего шатун 3 с грейферной вилкой 8, Равенство радиусов кривизны симметрично расположенных участков А и Б (см.фиг, 2) траектори эоо шарнира расстоянию между ним и шарниром, связывающим грейферную вилку 8 с коромыслом 9, расположение центров кривизны этих участков по одну сторону от траектории, размещенис шарнира, связываюцего грейферную вилку 8 с коромыслом 9 в указанных центрах кривизны В моменты, когда нарнии б, свлзываОпИЙ шатун с грейфернол вилкои 8, расположен на продольных участках А и Б траектории, обуславливают...

Номер патента: 535540

Опубликовано: 15.11.1976

Авторы: Абелев, Воронов, Голосинский, Стежинская, Юргенсон

МПК: G03B 27/76

Метки: аппарат, изображений, копировальный, печати, цветных

...окнами со светофильтрами установлены шторки 14, 15 и 16, которые могут частично псрекрывать окна в соответствии с нужным цветом. Шторки 14, 15 и 16 укреплены на втулках 17, 18 и 19 со спиральными пазами. Через спиральные пазы втулок и соответствующие им прямолинейные пазы, выполненные на валу 10 обтюратора, проходят штифты 20 (на чертежике показан один), связанные с гайками 21, 22 и 23 через шарикоподшипники (последние на чертеже не показаны). Гайки 21, 22 и 23 ввинчены в коронки 24, 25 и 26 и имеют упор от разворота. Коронки имеют отверстия, соответствующие количеству цветов, и взаимодействующие с ними шариковые фиксаторы. Коронки 24, 25 и 26 связаны через зубчатые колеса 27, 28 и 29 с рукояткой управления 30, имеющей диск 31 с...

Номер патента: 532839

Опубликовано: 25.10.1976

Авторы: Абелев, Голод, Розин, Туманов

МПК: G03B 27/08

Метки: аппаратаконтактной, кинокопировального, лентопротяжный, механизм, печати, фонограмм, фотографических

...18. Е 1 авалах гладких барабанов 15 и 16, твк же, Ьквк и на валу печатного гладкого барабана, установлены маховики 19 и 20,Гладкие барабаны 15 и 16 с маховиками и подпружиненные демпфируюшие ролики14 и 17 образуют стабилизаторскорости 1 Ообеспечивающий равномерное движениенегативной ленты 12 Гладкие барабаны 15:и 16 имеют соответственно реборды 21 иД 2, которые выполнены со стороны протиЬоположной базовой реборде 8 печатногогладкого барабана 5 и установлены от плос-кости базовой реборды на расстоянии равноМ 1ширине негативной пленки с максимально допустимой усадкой.Вследствие указанного выполнения реборд "21 и 22, негативная лента на участках меж-,у гладкими барабанами 15 и 16 и печатьм гладким барабаном 5 стремится изогнуться....

Номер патента: 525756

Опубликовано: 25.08.1976

Авторы: Абелев, Белинкий, Добролюбов, Доронин, Кружков, Култыгина, Петровская, Рунова, Свистунова, Сидлин, Топилин, Ульянин, Черменская

МПК: C22C 19/05

Метки: коррозионностойкий, никеля, основе, сплав

...пластичности без снижения коррозионных свойств при уменьшении степени легирования твердого раствора благодаря наличию более однородно. го 7-твердого раствора в интервале температур горячей деформации (900-1200 С),Это достигается тем, что в предлагаемьй сплав дополнительно вводят титан при снижении содержания молибдена. Механические свойства предлагаемого сплава в интервале температур деформации 900-1250 С приведены в табл. 2. Предлагаемьй сплав обладает высокой стойкостью в растворах кремнефтористовоцородной, азотной и фосфорной кислот и рекомендуется для Сплав имеет следующиивес.%:ХромМолибденНиобийМарганецТитанУглеродКремнийЖелезоНикель В индукционной печи был выплавлен никель- -хромо.молибденовьй сплав, который обеспечивает...

Номер патента: 491117

Опубликовано: 05.11.1975

Авторы: Абелев, Воронов, Голосинский, Стежинская

МПК: G03B 27/08

Метки: аппарат, контактной, копировальный, печати

...через ось 12 основному рычагу 11 и печатной рамке 8 с контргрейфернымц зубьями 9 ц прозрачной, пластиной 10. Прц вращении кулачка 25 подпружиненная втулка 20 с роликом 23 совершает возвратно-поступательное движение с остановом. Когда движение направлено в сторону киноленты 26, оно передается рамке 17 с эластичной прокладкой 18 через пружину 21 ц направляющую 19. Когда движение направлено в противоположную сторону, оно передается через штифт 22 и направляющую 19.Кулачки 16 и 25 выполнены так, что обусловленное цмц время останова печатной и прижимной рамок одинаково, и сфазированыони друг относительно друга так, что начало (конец) останова печатной и прижимной рамок происходит одновременно, Длительность останова печатной и прижимной...

Номер патента: 488617

Опубликовано: 25.10.1975

Авторы: Абелев, Галиенко, Домбэ, Кузяков, Лукьяненко, Макаров, Нестерович, Нижегородцева, Шимко, Шкоропад

МПК: B04B 3/00

Метки: фильтрующая, центрифуга

...камера 9 для сбора и отводной жидкой фазы.Внутренняя перфорированная обечайка 7выполнена цииндрической, а наружнаясплошная обечайка.8 - конической смугломмежду образующей и осью, равным или большим уклона трения преимущественно 5-1 О.Для регулирования длины зоны фильтрова=ния и, следовательно, степени предварительного отделения жидкой фазы ускорительный горшок 4 установлен с возможностью перемещения по вертикали.Фильтруюшее сито 3 ротора 2 и перфорированная обечайка 7 опираются на подкладные сита 1 О. Ротор 2 состоит из колец 11 и приваренных к ним планок 12,На фильтруюшем сите 3 и внутреннейперфорированной обечайке 7 расположенызащитные сита 13 имеющие по образующим выступы 14 для образгзания зазора 15, Защитное сито 13 имеет...

Номер патента: 470571

Опубликовано: 15.05.1975

Авторы: Абелев, Ивашинцов, Шрагин

МПК: E02B 8/04

Метки: гидротехнический, затвор, игольчатый

...запирающая поая против течения, лотнения 5. Направна запирающей потку потока, которая характеру струи и от стенок внешнего гидротехгь испольоргана ви безнак област и может б ирующего в напорнь затвор, имеющий корпус, запирающую тнения и камеру прообеспечить формиройчивой закрученной чтоорпуутойейнь апирающая по- а выполнена по кривой, на котонаправляющие,ажен предлагаемый залностью открытый; б -П мет пзооретения Игольчатый гидротехнический з чающий внешний и внутренний ко щий запирающую поверхность, ко нения и камеру противодавления,25 щ и й с я тем, что, с целью формиро твором устойчивой закрученной п запирающая поверхность внутрен са выполнена по образующей в ви кривой, на которой укреплены кри 30 направляющие.Изобретение...

Номер патента: 365319

Опубликовано: 01.01.1973

Авторы: Абелев, Воронов, Голосииский

МПК: B65H 20/36

Метки: намотки, разматывания

...с помощью шпонки 10 и Винта 11, 1 мест со стороны переднего торца пазы 1. Количество пазов равно или крдтно числу штифтов 7, причем расположены они нз равном угловом рзсстояшш друг от друг, и зкзнчивдются В одной поперечной плоск)с и.Флзпсц поводковой муфть 8 песет нсск 0,1 ько поди) ) жпнсциых пал Сне 1 1 ), и 11- пример три, расположенных по окружности концентричной оси муфты, на равном рдсст 05 Вии д)у Ог друга.Флзцсц корпуса 2 бобины 1 имеет отверстя, расположенные нд той же окружности, что и пальцы 18, на равном расстояшш друг от друга; количество отверстий равно 1 1 И К)1 ТНО КОЛ 11 ЕСТВ Ид;1 ЬЦСВ.Фиксирование бобины на валу ндмать 1 ва 1 ощего (смдтыва 10 цего) устройства произво;1 ят следующим образом.Бобин 1 устзнавливщот и...

Номер патента: 352991

Опубликовано: 01.01.1972

Авторы: Абелев, Веденеева, Втельвсесоюзный, Парахневич, Соловьева, Титенков, Хазанова

МПК: E02B 1/02, G01M 10/00

Метки: кавитационный, стенд

...1 ЛВ.Цель гзоорстсция - обеспечить зозможцость расгц:греция дцапазоца цзменецшг параметров и геометр;гческих форм моделей сооружения за счет высотного 1 плачового измсцсния по;105 кепггя ввгкуумцого оака Относ.;Тель.о НВ ПОР 51 ОГО.Это дост;гастся тем, что наПорггьг 1 и вакуум цьш ба:с стенда смонтированы а фуцдамецтной раме, имеющей монтажные ггнезда, гв которых установлены стоики с регул; руемоц ВысотОЙ, Кааклгя стОГка соедггцеца с Опорным элсмсцтом.На чертеже представлеца схема стенда.Кавитациоцпый стенд для иопытагния модели 1, включает напорный бак 2 вакуумный бак 3, ресорбер 4, топлообменник 5 и насосы 6, со ел инеи цые трубопровода ми 7.Няпорцый и вакуумньШ баки смонтированы ца фуцдамецтцой р;мс 8, и таж:ые гнезда 9, в которьгх...

Номер патента: 351919

Опубликовано: 01.01.1972

Авторы: Абелев, Белинкий, Быковский, Герасименко, Добролюбов, Кардонов, Кружков, Култыгина, Петровска, Рунова, Свистунова, Сидлин, Черменска, Шварц

МПК: C22C 19/05

Метки: 351919

...в 50 о/о ый ац- сплава цом рпредложям/год,серцисррозцц изобретения е м стойки й ма тем, тойко цтель ц маг ненто Коррозионно ля, содержащн отличающийся коррозцоццой с дах, он дополн тал, алюминий ношении компосцове никемолцбдец, повышения ельных срецобий, тацющем соотц сплав ца оргацец ;ромчто, с цельюсти в окцслитно содержитццй прп следув (в%): 0,2 в 1,0 23,0 - 27,0 18,5 - 20,0 0,1 - 1,0 0,0 1 - 4,0 0,1 - 0,5 0,03 - 0,1 ОстальноеМарганецХромМолибден1- иобийТанталАгноминийМагний1-1 цкель 25 Изобретение относится к области цветной металлургии, конкретнее к сплавам ца основе никеля, Предлагаемый хромоникельмолцбденовый сплав предназначец для изготовления химической аппаратуры, эксплуатирующейся 5 в особо агрессивных окислительных...

Номер патента: 335527

Опубликовано: 01.01.1972

Авторы: Абелев, Лепарский, Мышелова, Нроектный, Санаторно, Типового, Экспериментального

МПК: G01B 5/30

Метки: внутренних, древесины, например, напряжений, образцах

...штифты которых контактируют с каретками 13, а блок 17 имеет рукоятку 19. Блоки соединяются в составную платформу с помощью входящих в пазы болтов 20, что позволяет устанавливать индикаторы 18 по оси, проходящей через вертикальную ось симметрии образца.При большой деформации образца накладки снабжаются иглами 21, которые входят в тело его и препятствуют перемещению этих накладок вдоль продольной оси образца.Работает устройство следующим образом.На оба конца образца 1 сверху и снизу устанавливают накладки 2 и 3 так, чтобы их иглы 21 вошли в тело образца на всю длину. Подготовленный образец устанавливают на опорные узлы и опускают обоймы 10, фиксируя их положение винтами-фиксаторами 11, после того как ролики 14 коснутся поверхности...

Номер патента: 327292

Опубликовано: 01.01.1972

Авторы: Абелев, Волгоградский, Житников, Жука, Каныгин, Научно, Рубцов, Слоевский, Смол

МПК: E02D 3/02, E02D 7/10

Метки: rijoiim, грунта, набивных, навесное, непреьвдйшш-п, оборудование, подачи, рабочее, сбай-—, сооружениц, уплотнения

...самосвала набирается в ковш машины 2 и перегружается в бункер 3. Из бункера читатель 4 через решетку 5 непрерывной выдает грунт в желоб улавливателя, из которого грунт попадает в скважину, где уплотняется периодическими ударами уплотняющего снаряда. Сухие комья грунта, попадая на решетку 5, пзмельчаюгся, а камни и другие негабаритные предметы, отклоняя решетку, скатываются по ней в улавливатель 5.Вследствие того, что диаметр уплотняющего снаряда несколько меньше диаметра скважины, грунт при подъеме уплотняющего снаряда свободно попадает под его нижнюю поверхность. Лебедка осуществляет непрерывный подъем уплотняющего снаряда и таким образом каждый последующий удар этого снаряда производится на несколько большей высоте, равной величине...

Номер патента: 242046

Опубликовано: 01.01.1969

Авторы: Абелев, Веселое, Герасимов, Константинов, Фоминов, Шагурин, Эйдук, Яковлев

МПК: E02D 5/48

Метки: набивных, свай, сооружения

...порцию грунта и ссыпают его через воронку в скважину.Трамбуют грунт навесной трамбовкой 13. позволяет подавми порциями и оженнохемонти- установ- направ- посредУ" вклю трам Обес ные базо круг рама овою ван тройство для сооружения набивных свай, чающее базовую машину с навесной бовкой, отличающееся тем, что, с целью печения подачи грунта в скважину мерпорцпяхи и трамбования его, на рахе вой машины схонтирсвае поворотный на котором установлена дополнительная , имеющая направляющую, на которой в очередь посредством каретки смонтирогрейфер. ТРОЙСТВО ДЛЯ СООРУ В известных устройствах для сооряжения набивных свай, включающих базовую машину с навесной трамбовкой, грунт в сиважину загружает трактор с прикрепленных к нему епециалыным...

Номер патента: 75597

Опубликовано: 01.01.1949

Автор: Абелев

МПК: C09K 17/00

Метки: грунтов, закрепления, уплотнения

...трубы или при помощи нагнетания насосом.При взаимодействии глинистого грунта, содержащего обычно алюминий, калий, магний, кальций и другие вещества, с серной кислотой возникает химическая реакция, в ре зультате которой получаются серно- Кислые соединения, большинство которых являются устойчивыми в воде.При взаимодействии серной кислоты с глиной образуются квасцы или сернокислый алюминий (серно- кислое железо), причем все эти соли получаются с большим содержа. нием кристаллизационной водыСернокислый алюминий связывает 18 молекул воды, а квасцы 24 молекулы воды, В результате этого грунт сильно увеличивается в объеме. Увеличение объема сопровождается развитием значительного давления, под действием которого происходит изменение структуры...
