Устройство для валки, пакетирования и транспортирования деревьев

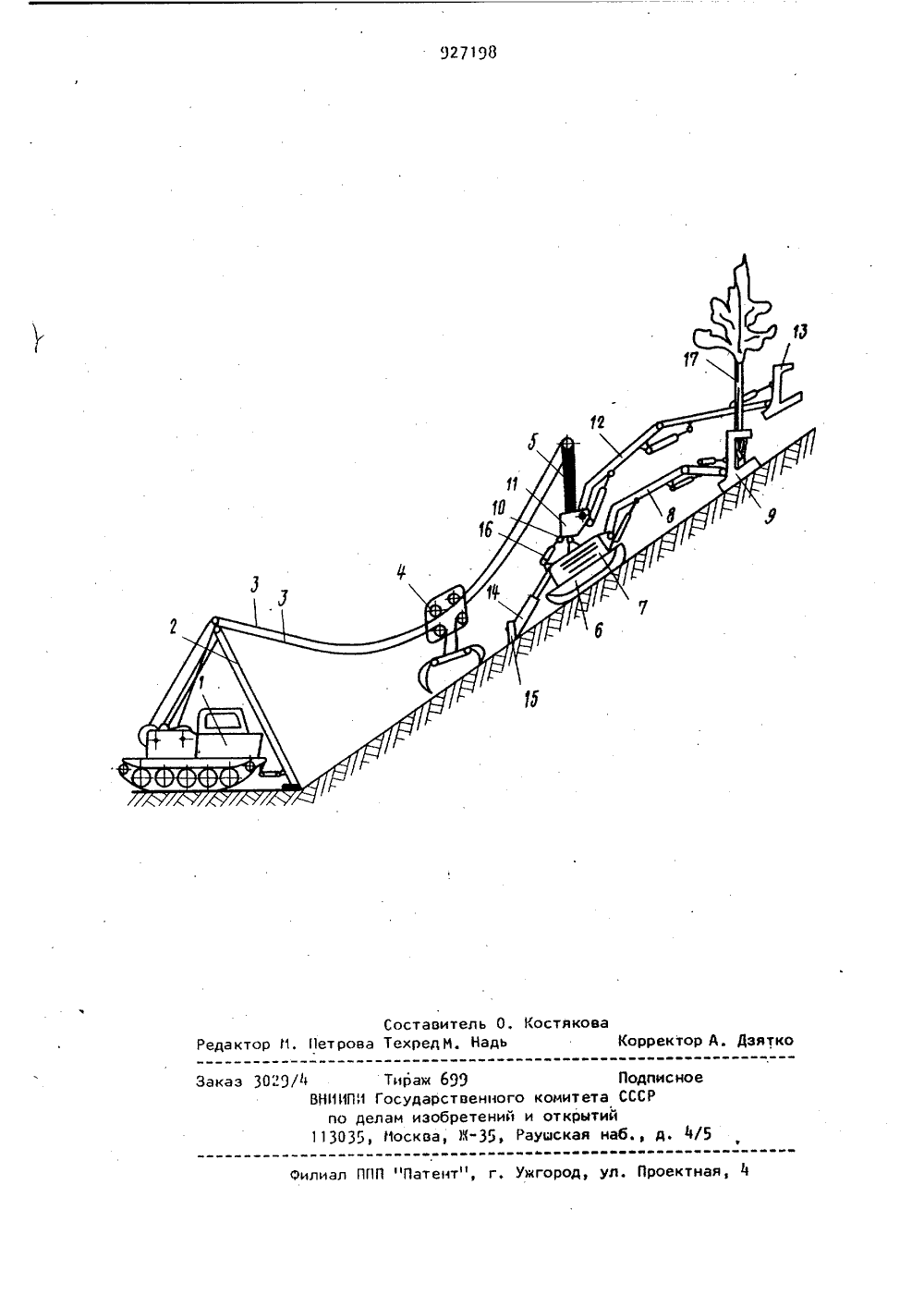

Союз СоветскихСоциалистическикРеспублик ОМУ ИДЕТ ЕЛЬСТВУ ВТ 1) Дополнительн(53)М. Кл. А 01 С 23/08 ки исоеди пением Государственные коиите СССР ио делам изобретений и открытий) Авторы изобретен р ькуыа Иркут и про ий филиал Цент тно-конструкто нергетики лесн ль ко и,ного ша полнена и го кетивьев, ройани охо м вка харак сокой эфая Л. А. Занегин и В. Н Изобретение относится к л, товительной промышленности и быть использовано при освоен ннх лесосек.По основному авт, св. Г 5 известна установка для валки рования и транспортирования содержащая шарнирно-рычажное ство с захватно-срезаюцим меом, закрепленным на раме са го шасси 1 1,Однако известн устанотеризуется недостаточно выфективностью.1Цель изобретения - повыыение эффективности путем снижения трудозатрат на монтажно-демонтажные работы.Поставленная цель достигается тем, что устройство снабмено дополнительным шарнирно-рычажным устройством с захватно-срезаюцим механизмом, закрепленным на раме самоходного шасси, причем длина основного и дополнитель го научно-исследовательскоинститута механизациимышленности рнирно-рычажных устроиств выразличной.На чертеже схематически изобрамено устройство для валки, пакетирования и транспортирования деревьев.Предлагаемое устройство содермит самоходную лебедку 1 с мачтой-аутригером 2, через которую пропущен тягово-несущий канат 3, на котором закреплена каретка-захват 4, Тягово-несущий канат опирается на телескопическую стойку 5 тыловой мачты, которая имеет опорную плиту 6, соединенную подвижно с рамой 7 с которой шарнирно соединено рычажное устройство 8 малой длины с захватно-среэа-, оцим механизмом 9, с помощью шарнира 10 к раме прикреплена телескопическая стойка 5, на которой при помощи шарнира 11 установлено рычажное устроиство 12 с захватно-срезающим механизмом 13. К раме шарнирно прикреплены пор-аутригер 14 с клиновой плоцадкой 15, а так же гидроцилиндр 16927обеспечивающий закрепление телескопической стойки в рабочем положении.Тыловая мачта в прицепном положении самоходной лебедкой 1 доставляется на лесосеку и останавливается с таким расчетом, чтобы рычажное устройство 8 захватно-срезающим механизмом 9 могло эамать дерево 17. После этого самоходная лебедка становится на рабочую площадку, натягивает тягово-несущий канат 3 и перемецает каретку-захват 4. Тыловая мачта, удерживаясь рычажным устройством 8 за дерево 17, приводит телескопическую стойку 5 в рабочее поломение и закрепляет ее положение цилиндром 16, одновременно с этим на грунт лесосеки опускается клиновая площадка 15 при помощи упора-аутригера 14, выполненного в виде гидроцилиндра. Затем рычажное устройство 12 большей длины производит поиск дерева (на чертеже оно не показано) и зажимает его захвагно-срезающим механизмом 13. После этого захватно-срезающий механизм 9 срезает дерево 17 и рычажное устройство 8 подает его в зону работы каретки-захвата 4, которая и транспортирует его к самоходной лебедке. Когда эта операция закончена, рычажное устройство большей длины подтягивает к себе, при ослабленном тяговонесущем канате, всю тыловую. мачту, при этом на трудных участках для перемещения мачты используется и упораутригер 14 как толкач, затем рычажное устройство 8 вновь зажимает дерево, а рычажное устройство 12 свое 198 4срезает и подает в зону работы каретки-захвата 4 и цикл повторяется.Тыловая мачта, захватывая и срезаяпоочередно рычажными устройствами 5 разной длины деревья, перемецаетсявверх по склону, осваивая лесосеку,затем, развернув рычажные устройствана 180 , опускается вниз по склону,осваивая полосу лесосеки.10 Выполнение предлагаемого устройства с дополнительным шарнирно-рычамным устройством с захватно-срезаюциммеханизмом, закрепленным на раме самоходного шасси, позволяет повысить 15 эффективность, сократить трудозатраты на монтажно-демонтажные работы.формула изобретения20устройство для валки, пакетирования и транспортирования деревьев поавт. св. 11 593686, о т л и ч а ю ц ее с я тем, что, с целью повыыения 25 эффективности путем сокрацения трудозатрат на монтажно-демонтажные работы, оно снабжено дополнительным шар-нирно-рычажным устройством с захватно-срезающим механизмом, закреплен ным на раме самоходного шасси, причем длина основного и дополнительного шарнирно-рычажных устройств выполнена различной.35 Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР М 593686, кл. А 01 С 23/08, 08.12.76.927190 Составитель О. Костяковаактор И, Петрова Техред И. Надь Корректор зятко каз 3 ая н ул. Проектная,Тира ВНИИПИ Госуд по делам и 11 ЗОЦ Носк699рственного ком обретений и от а, 11-35 Рауис Филиал ППП "Патент", г. Уж Подписноета СССРытий
