Чекирякин

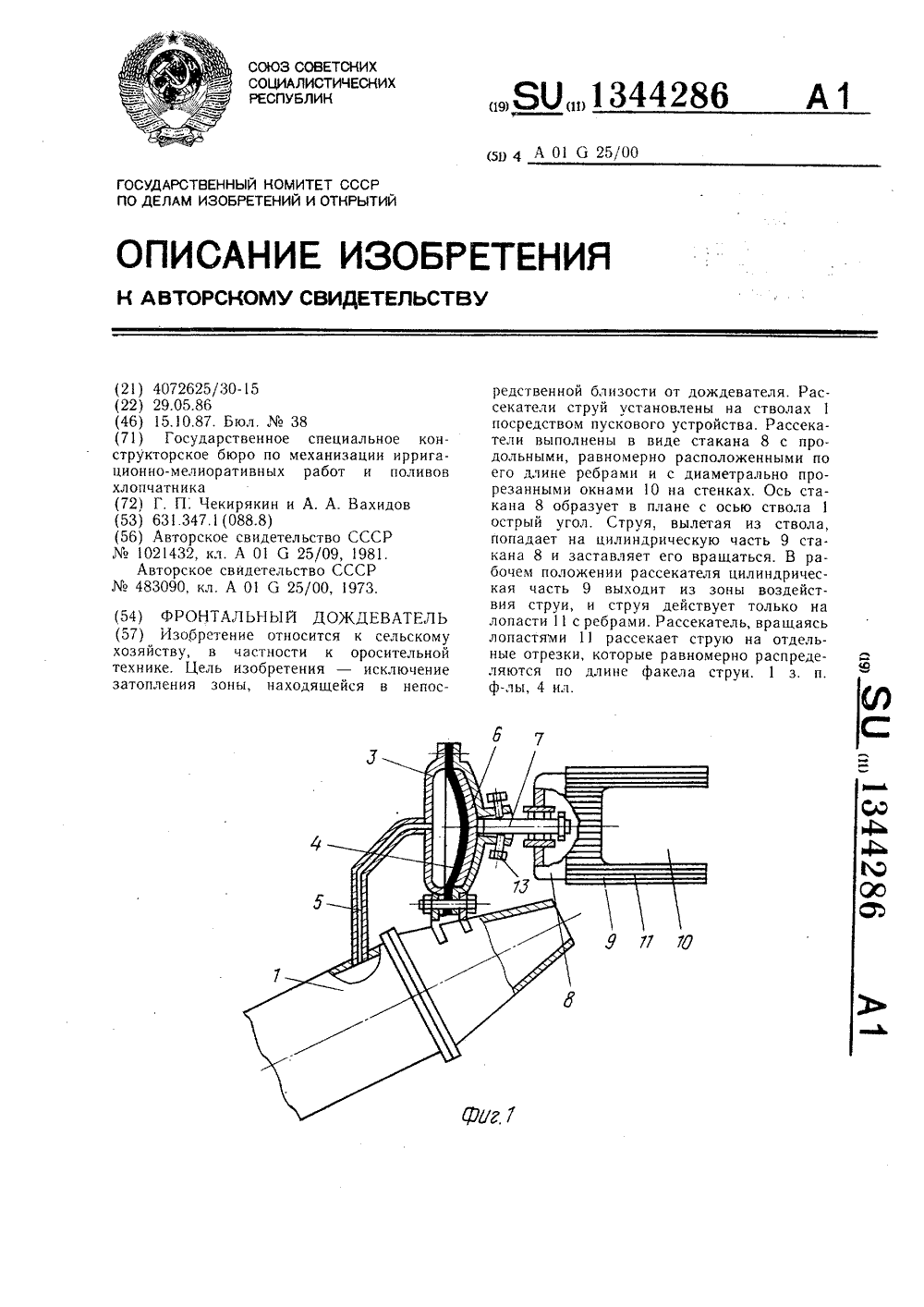

Номер патента: 1344286

Опубликовано: 15.10.1987

Авторы: Вахидов, Чекирякин

МПК: A01G 25/00

Метки: дождеватель, фронтальный

...продольные ребра 2(фиг, 4),Ось стакана 8 образует с осью ствола 1в плане острый угол (фиг. 2), величинакоторого. определяется опытным путем и равняется 5 - 10, причем в этих пределахугол может регулироваться. Вал 7 стакана 8 установлен в корпусе пусковогоустройства 2 с зазором, что дает возможность стакану 8 совершать угловоеперемещение в вертикальной плоскости.Степень перемещения стакана регулируетсяограничителями 13.Фронтальный дождеватель работает следуюш,им образом.Вода из оросителя насосом под давлением подается в стволы 1, Стакан 8 вмомент начала работы под действием собственного веса находится в наклонном (нерабочем) положении (фиг, 3), Это необходимо потому, что струя в момент начала работы дождевателя может попастьв окна...

Номер патента: 1063342

Опубликовано: 30.12.1983

Авторы: Вахидов, Чекирякин

МПК: A01G 25/02

Метки: аппарат, дождевальный, импульсный

...цель достигается дтем, что в импульсном дождевальномаппарате водовоздушный бак снабженроликами, взаимодействующими с рамой, а рама выполнена кольцеобраэной формя, при этом центр рамы смещен относительно центра водовоэдушного бака.На фиг. 1 изображен импульсныйдождевальный аппарат, общий вид;на фиг, 2 - то же, вид сверху;Импульсный дождевальный аппаратсостоит из насадки 1, установленнойна водовоздушном баке 2 с обратнымклапаном 3, запорного органа 4 коль"цеобразйой формы, рамы 5, водовода б и поворотной муфты 7. Водовоздушный бак 2 разделен эластичноймембраной 8 на надмембранную и подмембранные полости и установлен на.роликах 9 на раме 5. Запорный орган включает в себя горловину 10, кор-, пус 11, в котором установлен поршень 12 с...

Номер патента: 923463

Опубликовано: 30.04.1982

Авторы: Вахидов, Сафин, Чекирякин

МПК: A01G 25/02

Метки: аппарат, дождевальный, импульсный

...нижнюю полость 5бака необходимо заполнить сжатымвоздухом до расчетного нижнего давления через обратный клапан 7.Пос- фВле запуска насосной станции вода поднапором поступает через штуцер 10 вполость 16 запорного органа 2. Поддействием напора воды поршень 12 поднимается вверх до упора прокладки 14 5 зс горловиной 15, перекрывая при этомвыход воды в атмосферу через дождевальную насадку 1. Затем вода, отжи 3 амая края манжеты 13, поступает в полость 17 запорного органа, сообщающуюся с верхней полостью бака 8, и начинает давить на мембрану 9.Мембрана под действием воды начнет перемещаться вниз, сжимая воздух в полости 5 до расчетного верхнего давления,Наполнение водой верхней полости бака 8 будет продолжаться до тех пор, пока мембрана 9 не...

Номер патента: 619726

Опубликовано: 15.08.1978

Авторы: Абдул, Буканов, Зверинский, Несходимов, Чекирякин

МПК: F16D 63/00

Метки: останов, храповой

...колеса и храпового венца диска кратны между собой и числам собачек обоих храповых механизмов,На чертеже схематично изображен хра- повО й остановХрапово й ос.анов состоит из основного храпового колеса 1, на торце которого на осях установлены центробежные собачки 2, нагруженные пружинами 3. С храповым колесом 1 взаимодействуют тормозные собачки 4, сидящие на осях 5. Оси 5 закреплены на пружинах 6, установленных в стаканах 7, смонтированных на станине 8, и перемешаются в углублениях 9, выполненных концентрично храповому колесу 1. Собачки 4 присоединены тягами 10 с пружинными компенсаторами 1 к диску 12, на котором имеется храповой венец. Диск 12, свободно провора чиваюшийся на роликах в обойме станины 8, связан с последней пружиной...
