Устройство для сбора семян с деревьев и кустарников
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

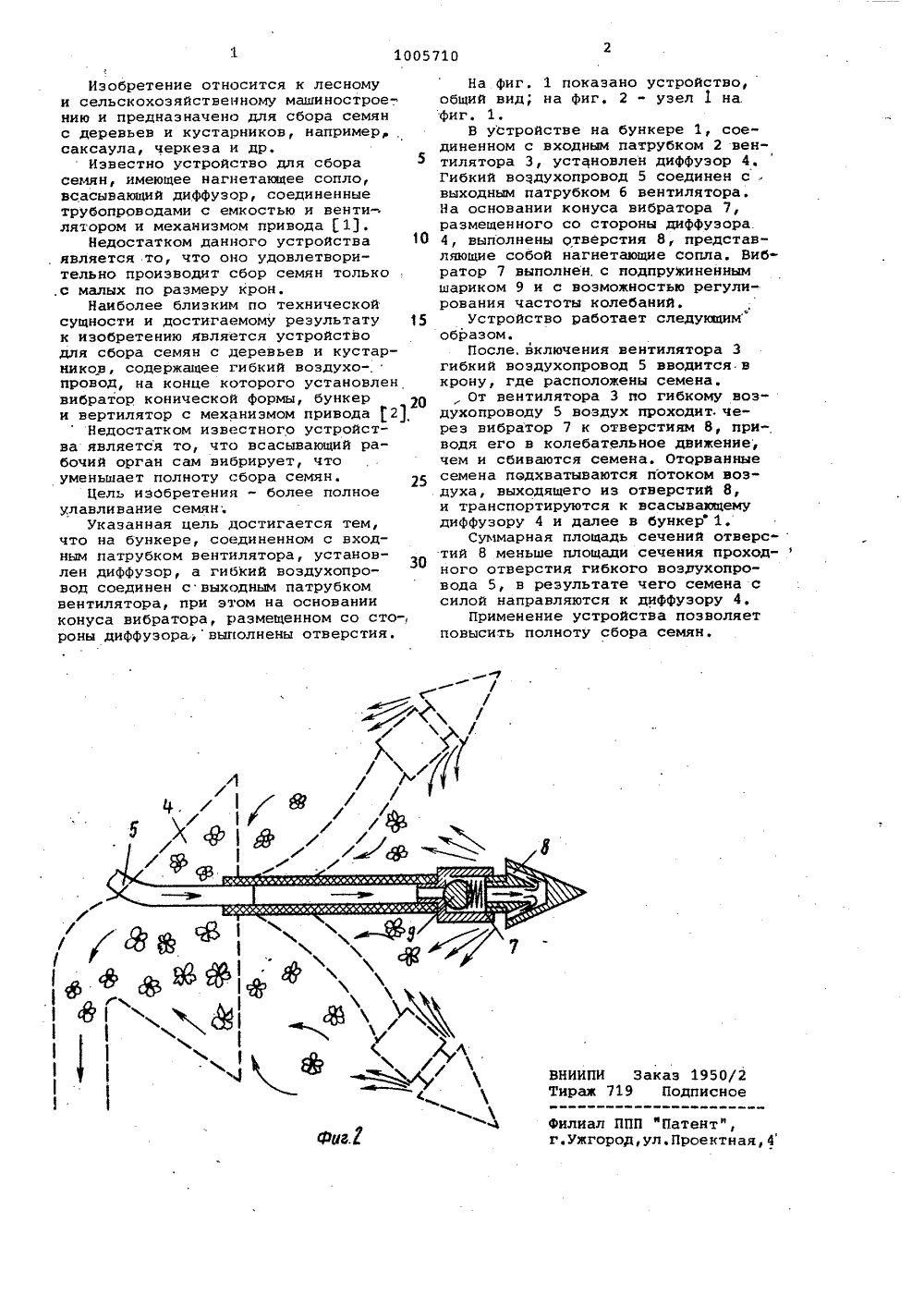

СОЮЗ СОВЕТСКИХССВИЛащ есФИРЕСПУЬЛИН А 9 А 010 4 еитов и но-исследого хозяйстельство6/00,ство 46/00,ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ..(71) Среднеазиатский наувательский институт леси(54) 57) УСТРОЙСТВО ДЛЯ СБОРА СЕМЯНС ДЕРЕВЬЕВ И КУСТАРНИКОВ, содержащее гибкий воздухопровод, на концекоторого установлен вибратор конической форма, бункер и вентиляторс механизмом привода, о т л и ч а ющ е е с я тем, что, с целью болееполного улавливания семян иа .бункере, соединенном с входным патрубкомвентилятора, установлен диффузор,а гибкий воздухопровод соединен свыходным патрубком .вентилятОра, приэтом на основании конуса вибратора,размещенном со стороны диффузора,выполнены отверстия.НИИПИ Заказ 1950/2 ираж 719 Подписное ПП Патент",Д,ул.Проектная,4 илиал .Ужго Изобретение относится к лесномуи сельскохозяйственному машиностроению и предназначено для сбора семянс деревьев и кустарников, например,саксаула, черкеза и др.Известно устройство для сбора 5семян, имеющее нагнетающее сопло,всасывающий диффузор, соединенныетрубопроводами с емкостью и вентилятором и механизмом привода1.Недостатком данного устройства 10является то, что оно удовлетворительно производит сбор семян только.с малых по размеру крон,Наиболее близким по техническойсущности и достигаемому результату 15к изобретению является устройстводля сбора семян с деревьев и кустарников, содержащее гибкий воэдухопровод, на конце которого установленвибратор конической формы, бункеР 20и вертилятор с механизмом привода 2Недостатком известного устройства является то, что всасывающий рабочий орган сам вибрирует, чтоуменьшает полноту сбора семян.Цель изОбретения - более полноеулавливание семян;Указанная цель достигается тем,что на бункере, соединенном с входным патрубком вентилятора, установлен диффуэор, а гибкий воздухопровод соединен с выходным патрубкомвентилятора, при этом на основанииконуса вибратора, размещенном со сто-,роны диффузора;выполнены отверстия. На фиг1 показано устройство,общий вид, на фиг. 2 - узел 1 на.фиг. 1.В устройстве на бункере 1, соединенном с входным патрубком 2 вентилятора 3, установлен диффузор 4.Гибкий воэдухопровод 5 соединен свыходным патрубком б вентилятора.На основании конуса вибратора 7,размещенного со стороны диффуэора.4, выполнены отверстия 8, представляющие собой нагнетающие сопла, Вибратор 7 выполнен, с подпружиненнымшариком 9 и с воэможностью регулирования частоты колебаний,Устройство работает следующимобразом.После, включения вентилятора 3гибкий воэдухопровод 5 вводится.вкрону, где расположены семена.От вентилятора 3 по гибкому воздухопроводу 5 воздух проходит,через вибратор 7 к отверстиям 8, приводя его в колебательное движение,чем и сбиваются семена. Оторванныесемена подхватываются потоком воздуха, выходящего из отверстий 8,и транспортируются к всасывающемудиффузору 4 и далее в бункер 1.Суммарная площадь сечений отверстий 8 меньше площади сечения проходного отверстия гибкого воздухопровода 5, в результате чего семена ссилой направляются к диффуэору 4,Применение устройства позволяетповысить полноту сбора семян.
СмотретьЗаявка
3326393, 23.07.1981
СРЕДНЕАЗИАТСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ЛЕСНОГО ХОЗЯЙСТВА
МАМЕДОВ ПЕРМАН, АБСЕИТОВ СЕРДАР ЮНУСОВИЧ, ШАБУРЯН СЕРГЕЙ САМВЕЛОВИЧ
МПК / Метки
МПК: A01D 46/00
Метки: деревьев, кустарников, сбора, семян
Опубликовано: 23.03.1983
