Патенты с меткой «плотины»

Номер патента: 1555418

Опубликовано: 07.04.1990

Авторы: Васильева, Гуртовник, Илюшин, Осадчий, Чирков

МПК: E02B 1/00, E02B 8/02

Метки: водосброса, грунтовой, плотины, сооружения, теле

...мягкими прокладками 10, например, на основе битума, деревом или другим материалом.Сооружают водосброс следующим образом.Параллельно подземному подводящему 1 и подземному отводящему 2 туннельным участкам на участке 3 перехода водо сброса через русло 4 реки планируют сложенное русловым аллювием 5 основание 6, На спланированном основании 6 возводят конструкцию водосброса (фиг. 1) из трубчатых железобетонных звеньев 8 различной высоты, причем более высокие 35 звенья 8 размещают над местом наибольшей глубины аллювия 5 в русле реки 4. Донная часть звеньев 8 в продольном направлении выполняется в соответствии с проектным уклоном.Закон изменения высоты звеньев 8 определяют на основании расчетов или исследований на модели с учетом абсолютных...

Номер патента: 1565939

Опубликовано: 23.05.1990

Авторы: Корчевский, Петров

МПК: E02B 1/00, E02B 7/06

Метки: взрывонабросной, водопроницаемости, плотины, снижения

...п + щ) от плотины 1. Подаваемый в водохранилище 2 грунт опускается вниз и расслаивается, так как частицы разной крупности опускаются с разной скоростью, а также вместе с фильтрационным потоком в водохранилище 2 движется в сторону плотины, образуя конус 4 пульпы, При этом в самые нижние слои замываемого слоя 5 попадают частицы, размер которых равен или меньше частиц, удовлетворяющих условию кольматируемости, что обеспечивает необходимый замыв этих слоев, Более крупные частицы откладываются при этом в водохранилище на откосе плотины 1, образуя защитный слой 6, а более мелкие транзитом проносятся через плотину,После замыва самых нижних слоев последовательно производится замыв следующих, расположенных на высоте над основанием(0 йН), и так...

Номер патента: 1567722

Опубликовано: 30.05.1990

Автор: Старшинов

МПК: E02B 7/10

Метки: бетонной, возведения, плотины

...3, горизонтальный дренаж 4, дренажные колодцы 5, цементационная завеса основания 6, дренаж основания 7, гребень плотины 8, слой малоцементного бетона 9 с перерывами 10 по ширине плотины, плотный бетон 11, пористый водопроницаемый материал 17.Возведение плотины осуществляют следующим образом.Возводят бетонный массив 1 из слоев малоцементного бетона 9 с уплотнением и одновременно устраивают в нижней части плотины цементационно-дренажные галереи 2. В слоях, начиная с расположенных над цементационно-дренажными галереями, устраивают перерывы 10 в укладке мало- цементного бетона, один из которых до укладки смежного по высоте слоя заполняют плотным бетоном 11 для формирования непрерывного по высоте плотины противофильтрационного элемента Э,...

Номер патента: 1569370

Опубликовано: 07.06.1990

Автор: Шатыгин

МПК: E02B 7/06

Метки: возведения, грунтов, грунтовой, мерзлых, плотины

...грунтовые противофильтрационные элементы 6, горизонтальные грунтовые противофильтрационные элементы 7, соединяющие вертикальные противофильтрационные элементы 6двух смежных по высоте ярусов, гори-.зонтальный грунтовой противофильтрационный элемент 8 основания плотины,соединяющий вертикальные противофильтрационные элементы верховой и низовойупорный призм 1 и 2 первого яруса,Межпризмовое пространство каждого яруса состоит из дополнительной призмы 9и грунтового противофильтрационногоэлемента 10, Гребень плотины 4 из-засужения фронта работ отсыпается насухо с уплотнением грунта,Способ осуществляют следующим образом,В летнее время производят известными способами сопряжение тела плотины с основанием, отсыпают из талогосуглинка...

Номер патента: 1573080

Опубликовано: 23.06.1990

Автор: Свашенко

МПК: E02B 7/06

Метки: возведения, грунтовой, илистом, основании, плотины, слабом

...101Изобретение относится к гидротехническому строительству и может быть использовано при возведении грунтовых плотин на илистом основании с низкими несущими свойствами.Цель изобретения - сокращение объема ра бот и снижение стои мости подготовки основания плотины при одновременном повышении ее эксплуатационной надежности за счет обеспечения устойчивости откосов и основания.На чертеже показана расположенная на слабых илистых грунтах плотина, поперечный разрез.Плотину 1, расположенную на слабых илистых грунтах, возводят путем отсыпки первичной насыпи 2 на пластовый дренаж 3, При этом вынимают участки илистых грунтов 4 в основании верхового 5 и низового 6 откосов плотины, ограниченные наиболее опасными поверхностями скольжения 7.Способ...

Номер патента: 1576626

Опубликовано: 07.07.1990

Авторы: Бурштейн, Корчевский, Лятхер, Петров

МПК: E02B 1/00

Метки: взрывом, возведения, обрушение, плотины

...С.Шекма Заказ 1833 ,Тираж 536 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 Изобретение относится к гидротех; ническому и мелиоративному строительству, точнее к возведению однородных каменно-земляных плотин с помощью энергии взрыва. Цель изобретения - снижение трудозатрат и повышение качества плотины,На фиг. 1 изображена плотина, план;на фиг.2 - каньон, разрез.Способ осуществляется следующим образом., На выбранном для строительства плотины 1 участке реки 2, расположенном в ,горном каньоне с крутыми бортами 3, поповерхности обрушения будущей воронки 4 ,взрыва проходят взрывные штольни...

Номер патента: 1583522

Опубликовано: 07.08.1990

Авторы: Аполлонов, Игольников, Логинов, Юрасов, Яковлев

МПК: E02B 7/06

Метки: грунтовой, намывной, плотины, сооружения

...комитета и113035, Москва, ЖПроизводственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,10 Изобретение тносится к области идротехнического строительства и моет быть использовано при возведении Напорных и защитных сооружений средствами гидромеханизации, которые обеспечивают высокую интенсивность и низкую стоимость ведения работ.Цель изобретения - уменьшение материалоемкости и сокращение сроков троительства.На фиг.1 показано возведение наивного яруса плотины; на фиг.2 - выолнение противофильтрационного элеента в намытом ярусе плотины.Способ осуществляют следующим обазом,Сооружение плотины 1 начинают с амыва высокого яруса 2 (40-50 м) с омощью пульпопроводов 3 по всему рофилю (фиг.2)После консолидации отдачи воды) грунта...

Номер патента: 1583526

Опубликовано: 07.08.1990

Авторы: Корытова, Митюшина, Падня, Трунков

МПК: E02B 7/06

Метки: возведения, намывной, плотины

...комитета 113035, Москва, Жкрытиям при ГКНТ ССд. 4/5 изобретениям и Раушская наб ельский комбинат "Патент", г.ужгород, ул. Гагарина,101 Производствен Изобретение относится к строительСтву и касается способов возведения намывных сооружений с противофильтрационным экраном,Цель изобретения - сокращение сроков возведения и уменьшение стоимости плотины за счет упрощения технологии строительства.На чертекА показана возводимаямывная плотина, поперечный разрез.Способ возведения намывной плотиреализуется следующим образом.С помощью сухоройных механизмов рмируют упорную призму,1. Затем по ойно с уплотнением отсыпают дамбу бвалования из водонепроницаемого рунта, которая входит в соств проивофильтрационного экрана 3. Произодят...

Номер патента: 1585438

Опубликовано: 15.08.1990

Автор: Петроченко

МПК: E02B 3/16, E02D 17/20

Метки: земляной, плотины, сооружения

...Нижнюю складку полотнища 7 спускают вниз с откоса 5 и соединяют ее с краем экрана 6 сварным или клеевым швом 10 (фиг. 2). Затем производят отсыпку яруса 11 со стороны верхового откоса 12 плотины 3 и отсыпку земляного понура 13, например, путем надвижки грунта бульдозером на поверхность экрана 6. При этом грунт перемещают до откоса 5 ранее уложенного яруса 4, обеспечивая плотное обжатие грунтом нижней складки противофильтрационного полотнища 7, разделяющей ярусы 4 и 11. При достижении высоты яруса 11, равной высоте ранее отсыпанного первоначального яруса 4, дальнейшую отсыпку яруса 11 производят с образованием устойчивого откоса 14 с наклоном, противоположным наклону откоса 5 (фиг. 3). В конце отсыпки нижнего яруса 11 с его верхнего...

Номер патента: 1587112

Опубликовано: 23.08.1990

Авторы: Аполлонов, Игольников, Касаткин

МПК: E02B 3/16, E02B 7/06

Метки: грунтовой, диафрагма, плотины, противофильтрационная

...плотины 2 до отметки 1 п а нижнего яруса. Затем выставляют и раскрепляют следующий ярус б параллелепипеда 3 и отсыпают грунт до отметки 1 п б и т. д. до полного возведения диафрагмы и плотины. Поскольку элементы (параллелепипеды) 3 выполнены из отвердевшего асфальтобетона, то вертикальная их установка и раскрепление затруднений не вызывают, вследствие чего толщина диафрагмы равна толщине одного элемента при однослойной диафрагме и определяется из соображений противофильтрационной надежности. Возможно выполнение и большего количества слоев для обеспечения переменной толщины диафрагмы и еще более рационального, максимально необходимого расходования асфальтобетона (в случае высоких плотин),При установке элементов (параллелепипе дов) 3 под...

Номер патента: 1587119

Опубликовано: 23.08.1990

Авторы: Вербицкий, Паршаев

МПК: E02B 7/50

Метки: заслонкой, плотины

...которые при отсутствии команды от концевых выключателей 11 нижнего положения обеих полостей заслонки пропускают логическую единицу на свои выходы, которая, пройдя третью и четвертую схемы И 27 и 28, включает реле 29 и 30, которые подают электро. гание на двигатели электроприводов для откачки воздуха из левой и правой полостей заслонки. Заслонка опускается по своим направляющим в нишу, т. е, тонет под тяжестью поступившей в заслонку воды, срабатывают концевые выключатели 11 нижнего положения заслонки, на входах инверторов 33 и 34 появляются нули, которые поступают на вторые сбросные входы триггеров 25 и 26, они перебрасываются в противоположное состояние, а выработанные ими нули отключают через третью и четвертую схемы И 27 и 28 реле...

Номер патента: 1606584

Опубликовано: 15.11.1990

Авторы: Аничков, Костенко

МПК: E02B 7/00

Метки: бетонной, плотины, сооружения

...в 1,5-2 раза больше первого. При этом из-за достаточно большого отношения площадей инерции второго и первого столбчатых массивов достигается большой изгиб и, соответственно, более эффективное обжатие первого,Параллельно с возведением и цементацией первого и второго столбчатых массивов возможно возведение остальных.Производится набор воды в водохранилище до уровня верхнего бьефа первого наполнения, При этом гидростатическое давление передается только на массивы 1 и 2, На третий массив гидростатическое давление не передается, так как шов 4 между вторым и третьим массивом еще не зацементирован и по нему происходит "проскальзывание" массивов между собой, Таким образом компенсируются касательные напряжения между столбчатыми массивами....

Номер патента: 1606585

Опубликовано: 15.11.1990

Авторы: Старшинов, Уляшинский, Хмелев

МПК: E02B 7/00, E02B 7/10

Метки: бетонной, возведения, плотины

...плотного бетона возводят равномерно по всему профилю плотину слоями 9. В каждом слое 9 укладывают малоцементный бетон, затем формируют напорную во донепроницаемую зону 2 и низовую морозостойкую зону З,введением в уложенную малоцементную бетонную смесь раствора твердеющего материала путем равномерного поверхностного орошения слоя до его 35 уплотнения, В качестве твердеющего матерйала используют цемент, полимеры и т.д. Затем слой 9 бетона уплотняют в средней зоне 1 укаткой, в наружных зонах 2 и 3 - укаткой или вибрированием в зависимости 40 от жесткости бетонной смеси, Из галереи 4 выполняют цементационную завесу 7 и дренаж 8 оснований иэвестйыми способами. злоаскийтал Корректор М.Самборск аэ 3531 Тираж 539 Подписное ВНИИПИ...

Номер патента: 1612040

Опубликовано: 07.12.1990

Авторы: Абдурауфов, Селезнев, Хаврошкин

МПК: E02B 7/00

Метки: плотины, повышения, сейсмостойкости

...с напряжениями, вызеанными сейсмическим воздействием. Объемы тела плотины, подвергающиеся воздействию импульсов тока, при отсыпке плотины заполняют щебенкой с повышенными магнитными характеристиками.1 ил. Данные по волновому полю от произошедшего землетрясения по телеметрии сейсмической сети передаются в центр сейсмической безопасности и после экпресс-обработки на ЭВМ в случае необходимости из центра подается команда на включение питания шин 3 пространстзенных структур 2 из магнитоактивного материала. Ток от источников питания (импульсных магнитогидравлических (МГД) генераторов, накопителей от постоянной сети или генераторов машинного зала ГЭС) проходит через токо- проводящие шины 3 пространственных структур 2 из магнитоактивного...

Номер патента: 1613529

Опубликовано: 15.12.1990

Авторы: Петров, Рейфман

МПК: E02B 7/06

Метки: возведения, земляной, плотины

...земляных водоподЯО 161352(57) Изобретение относ итси к гидротехническому строительству, точнее к возведсник) земляных Водоподпо 1 ных сооружсний. 1 ель изобретения повышение падеж юсти работы плотины увеличение трепностойкосги ядра, снижение трудозатрат и сокрапгс ннс сроков строительства. Первоначальн) вводят верховой и низовой упорные клинья боковых призм на всю ширину по осиванин. П с) с.е чего сооружают оста зьную пснт ралыую часть пло;ин) , при эт и зону и. такга между упорнымн к зиньим сн)новых призм и ихснтр)льнм)и )онамн от ьнао с сстсственнй п,отн)стью без хилотненняиз В этот момент начинают иозвс дснисвнутренних зон и;нтины э.ементсв боко.вых призм 2 и ядра 3. 11 ри этом оннВ 03 ВОдятся с некоторь)м )ставднис 1 ) От.ношению к...

Номер патента: 1613533

Опубликовано: 15.12.1990

Автор: Жаров

МПК: E02B 8/06

Метки: водобойное, водосброса, плотины

...соотношений между размерами пирсов 3 и шириной водосливного пролета ниже значения О,ЗЬ не обеспечивается созлание промежуточного бьефа достаточной глубины и эффективное гашение энергии на первом этапе. В этом случае поток обтекает пирсы 3 с незначительным повышением свободной поверхности, подобно тому, как обтекаются мелкие приводные преграды без активного массообмена и заметного снижения средней скорости.В случаях, когда указанные соотношения(1) и (2) будут превышать значение 0,6 Ь, глубина в промежуточном бьефе будет 10 неоправданно возрастать и стремиться кглубине верхнего бьефа, что нецелесообразно.Второй этап гашения кинетической энергии сбросного потока осуществляется на )5 водобойной плите 5 Вода из промежуточного бьефа с...

Номер патента: 1618814

Опубликовано: 07.01.1991

Авторы: Вареник, Гинсбург, Зеленин, Картелева, Куракина, Синев, Судаков, Суханкин, Шангин, Шкарин

МПК: E02B 1/00, E02B 7/10

Метки: бетона, возведения, гравитационной, плотины, укатанного, ядром

...9 или каткаьи статического действия,Число проходов катка по одному следу определяется его параметрами характеристиками бетонных смесей и требуемой степенью их уплотнения.Уплотняя полосу 11, каток 9 заезжает на 0,1-О,5 м на полосу 1, что при равенстве толщины полос и соблюдении предельно допустимого времени перекрытия бетонной смеси ло поверхности полос 1-11 надежно обеспечивает плотный прочный контакт между бетоном из пластичной бетонной смеси иукатанным бетоном. После бетонирова- ния полосы 11 приступают к укладке бетонной смеси в полосу 111 и затем последовательно укладывают следующие полосы 17, Ч, 71, 711.1Бетонирование секций завершают укладкой в наружную зону у низовой. грани плотины полосы 7111 пластичногобетона. Толщина этой...

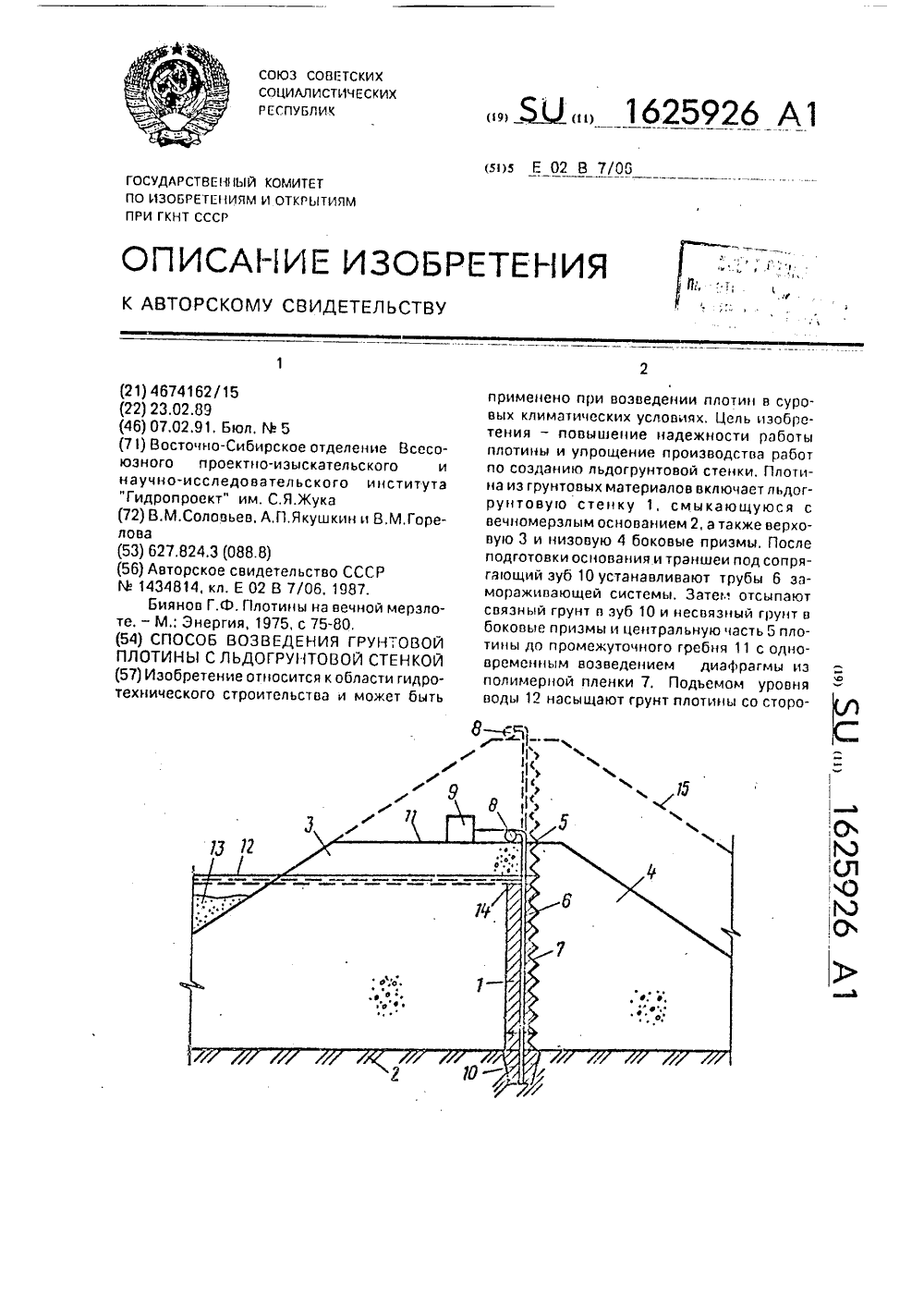

Номер патента: 1625926

Опубликовано: 07.02.1991

Авторы: Горелова, Соловьев, Якушкин

МПК: E02B 7/06

Метки: возведения, грунтовой, льдогрунтовой, плотины, стенкой

...подготовки основания 2 и траншеи под сопрягающий зуб 10 устанавливают трубы б замораживающей системы.Затем отсыпают связный грунт в зуб 10 инесвязный грунт в боковые призмы и центральную часть 5 плотины до промежуточного гребня 11 с одновременным возведениемдиафрагмы 7 из полимерных материалов,например иэ полиэтиленовой пленки. Приэтом полимерную пленку сопрягают с зубом1 и располагают между замораживающимитрубами 6 и низовой призмой 4 нл расстоянии от замораживающих труб 6 не болееполовины расчетной толщины льдогрунтовой стенки 1, Подъемом уровня воды 12 вотвале 13 насыщают водой плотину со стороны верхнего бьефа до пленки 7 и замораживанием образуют льдогрунтовую стенку1 ниже уровня воды 12. Необводненныегрунты выше...

Номер патента: 1625931

Опубликовано: 07.02.1991

Авторы: Грубин, Муравьев

МПК: B63C 1/02, E02B 7/20

Метки: затвор, плотины

...эластичные емкости 14, в пазах 15 корпуса и пазах 16 - устоя плотины, выполненные в виде рукавов и образующие выступ 17, ответный пазу 15, и баллон 18, ответный пазу 16. В состав уплотнительных средств входит обмотка 19 электромагнита и магнитная жидкость 20, которой заполнены эластичные рукава уплотнения, Замок 7 содержит прямоугольный фланцевый прилив 21 с конусным отверстием 22, проушину 23 с конусным отверстием 24, чеку 25 и скобу 26.Работает затвор в период между наводнениями как плавучий док, принося экономический эффект. Перед наводнением в пазах 15 и 16 оконечностей устоек стенок отверстия плотины и затвора вводят эластичные уплотнения (рукава) 10, 11 и 14,Буксирными судами затвор-док вводят на плаву в отверстие плотины,...

Номер патента: 1629372

Опубликовано: 23.02.1991

Авторы: Кудинов, Сулимов

МПК: E02B 1/00, E02B 3/16, E02B 7/10 ...

Метки: бетонной, возведения, плотины

...автомобилями и т.д.), При этом одновременно с укладкой и уплотнениемособожесткой бетонной смеси 4 вокруг 25выступающих из напорной грани контурных уплотнений 3 организуют зону5 путем установки опалубки 6, сеткиРабитца и др., в которую укладываюти (при необходимости) уплотняют литую или пластичную бетонную смесьили литой асйальтобетон, т,е. организуют зону иэ водонепроницаемогоматериала.В качестве одного из конкретных35примеров может быть использован способ возведения .бетонной плотины, гдеА-л зону из водонепроницаемого материалаобразуют путем отсыпки гравия илищебня (крупный заполнитель) с последующим омоноличиванием его твердеющим материалом, например растворамина основе цемента (это может бытьцементный, цементно-песчаный растворИ...

Номер патента: 1629376

Опубликовано: 23.02.1991

Авторы: Ботвинов, Давиденко, Игольников, Кривоногова, Мухетдинов, Хорьков, Чупин

МПК: E02B 7/06

Метки: атмосферного, воздуха, отрицательных, плотины, сооружения, температур, условиях

...плотины 1 на основании 2 начинают с возведения ее первого (нижнего) яруса и экрана 3, на который при отрицательной температуре наружного воздуха в конце зимнего периода производят намораживание ледовой оболочки 4 на поверхность возведенного яруса плотины, Одновременно с намсраживанием ледовой оболочки 4 производят укладку и вмораживание в лед слоев пленки 5 в количестве, необходимом для пропуска паводка расчетной поодолжительности, Затем производят отсылку второгс яруса плотины 1 и экрана 3, на который в период, указанный выше, последующего года намораживают ледовую оболочку 6 с укладкой и вмораживанием слоев пленки 7 с расчетом пропуска паводка расчетной продолжительности. Операцию повторяют дс пслногс возведения плотины, Пс...

Номер патента: 1638241

Опубликовано: 30.03.1991

Авторы: Гаврилов, Дорошенко, Равкин

МПК: E02B 3/16, E02B 7/06

Метки: асфальтобетонной, возведения, грунтовой, диафрагмы, плотины

...асфальтобетон 7, После того как высота слоя асфальтобетона ваустотообра Ователе достигнет проектной, пустотоооразователь извлекают,переносят по стрелке 8 и устанавлива.от на новую позицию в конец ряда (показана пунктиром),. В зто Время продолжают укладку грунта около пустотообразователей с таким расчетом, чтобы фронт укладки грунта 9 опере" жал фронт укладки асфальтобетона по крайней мере на длину одного пуссотс . 1 бр яО Р я г)Таким образом., благодаря применению Ограниченного числа пустотооб-. разователей появляется возможность упростить технологию производства работ, снизить накладные расходы, Появляется возможность проезда техники в любом месте, Благодаря тому, что пустотообразователи выполнены открытыми, удобно следить за...

Номер патента: 1640263

Опубликовано: 07.04.1991

Автор: Равкин

МПК: E02B 3/16

Метки: возведения, грунтовой, диафрагмы, плотины, противофильтрационной

...там щит 9извлекают и переносят на новую позициюпо стрелке 10,Заливку асфальтобетона производят вполость 11 из-под пуансона 3, а сам пуансон3 переносят на новую позицию по стрелке12, После того, как фронт укладки грунтапройдет мимо пуансона 4, его извлекают и. переносят на новую позицию по стрелке 13.Когда уровень асфальтобетона в полости 11 из-под пуансона 3 достигнет проектного уровня, щит 5 извлекают и переносятна новую позицию по стрелке 14, В дальнейшем операции повторяются,Если происходит остановка работ напродолжительное время и асфальтобетон в полости 8 затвердевает, извлечение щита 5 производится тогда, когда уложен горячий асфальтобетон в полость 11, Благодаря высокой температуре укладываемого асфаль тобетона и хорошей...

Номер патента: 1640266

Опубликовано: 07.04.1991

Авторы: Ауль, Грук, Похабов

МПК: E02B 3/12

Метки: каменно-набросной, крепление, льда, откосов, паводков, плотины, пропуска

...узловойэлемент, аксонометрия; на фиг, 9 - Н-образный фиксатор, аксонометрия; на фиг, 10 -крепление в сборе, аксонометрия.Каменно-набросная плотина 1, допускающая пропуск воды через гребень, включает многоярусную сборную балочную конструкцию 2.Поперечные и продольные балки 3 в ярусах вместах пересечения для достижения сборностии гибкости шарнирно соединены с узловымиэлементами 4, представляющими собой короткие балки 5 с прямоугольными выступамификсаторами 6 по концам, высота которыхравна или превышает высоту балки, Расстояние между прямоугольными выступами-фиксаторами, образующие седло 7, равноширине балки,Узловые элементы 4 в ярусе собираютсяследующим образом,Нижний узловой элемент укладывается выступами-фиксаторами вверх. Верхний...

Номер патента: 1640276

Опубликовано: 07.04.1991

Авторы: Бурштейн, Корчевский, Петров

МПК: E02B 7/06

Метки: взрывом, возведения, обрушение, плотины

...3 и, поэтому, изменяющая действиеего взрыва с направлением 5 и 6, приближающимся к направлению 7 гравитационногоистечения породы.П р и м е р 1. При относительно маломмасштабе взрыва, определяемом толщинойвзрываемого слоя породы а/ = 100 м и относительно пологим склоном а= 30 эффектгравитационного воздействия на взорванную массу практически не проявляется. Заряды действуют к склону под угломР = 90 - а = 60 от горизонта, а от направления истечения потока под углом а + Р=90 о, т.е, направлены перпендикулярно ему,Использование предлагаемого способапозволяет, взорвав нижележащие заряды,образовать новую поверхность взрыва, расположенную под углом к горизонту а =75 о.В результате действие вышележащего заряда резко выполаживается к...

Номер патента: 1645352

Опубликовано: 30.04.1991

Авторы: Бабенко, Заболотный, Коса, Яструбинецкий

МПК: E02B 7/06

Метки: возведения, земляной, плотины

...СССР113035, Москвэ, Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 101 Изобретение относится к гидротехническому строительству и может быть использовано при сооружении плотин и дамб для шламохранилищ в горнорудной промышленности.Цель изобретения - повышение эффективности работ путем увеличения суффоэионной устойчивости ядра плотины и уменьшения контактного размыва грунта на границе ядро - пористый материал в скважине.На чертеже показано тело плотины, поперечный разрез.На чертеже обозначены подготовленное основание 1, верховая и низовая упорные призмы 2, переходные зоны 3, ядро 4 из глинистого грунта, скважина 5 в ядре; затвор б, герметизирующий устье скважины, трубопровод 7 для подачи горючей...

Номер патента: 1650849

Опубликовано: 23.05.1991

Авторы: Антоненко, Зотеев, Иванченко, Коваленко

МПК: E02B 1/00, E02B 7/06

Метки: возведения, плотины

...намыва пород 10 в гидротехническом сооружении происходит аккумуляция воды с установкой постоянного уровня 11.Наращивание плотины в высоту осуществляют последовательной отсыпкой всех ее элементов в последовательности (фиг. 2).При этом каменно-набросную дамбу увеличивают в ширину по основанию и верхней площадке с сохранением подобия ее контуров "0 на каждом этапе. Мощность переходныхслоев, ядра и каменной наброски со стороны верхового откоса плотины сохраняют неизменной.Безопасность гидротехнического соору жения обеспечивают за счет параметровкаменно-набросной призмы, определяемых по формуле: нормативный коэффициент запаса устойчивости, доли ед,;объемная масса ссютветственно пород призмы активного давления и упора,т/м;углы внутреннего...

Номер патента: 1650854

Опубликовано: 23.05.1991

Авторы: Булатов, Касаткин, Кюрт

МПК: E02B 3/16, E02B 7/06

Метки: армирования, грунтовой, плотины

...которой в стержне 2 предусмотрено отверстие,Деформационная вставка в форме ромбасостоит из шарнирно соединенных стержней 13, но функцию ограничителя выполняет гидроцилиндр 16, позволяющий обеспечить дистанционное управление степеньюрастяжимост:. (податливости) армирующегоустройства.При необходимости обеспечения большойвеличины сосредоточенного свободного ходадеформаций, например, на шве плотины вкачестве деформационной вставки можетслужить гидроцилиндр 16 с поршнем 17 и пружиной 18, фиксирующей свободный ход деформации Л,. При появлении опасности недопустимого раскрытия трещин в плотине впериод ее эксплуатации производят дистанционное управление степенью растяжимости (податливости) арми рующего устройства путем, например, нагнетания...

Номер патента: 1650858

Опубликовано: 23.05.1991

Авторы: Панов, Ягин

МПК: E02B 7/06

Метки: возведения, грунтовой, плотины

...4 и экран 22, расположенный на низовом откосе верховой перемычки 23.Плотину возводят следующим образом.После перекрытия русла реки меженные расходы пропускают через туннель (не показан), а в русло реки возводят верховую 23 и низовую 24 перемычки. При этом экран 22 верховой перемычки 23 покрывают пригрузкой 25 из песчано-гравийного грунта и с его поверхности устраивают цементационную завесу 26 в основании 12,В осушенном котловане устраивают понур 21, возводят водосливную стенку 4 и элементы нижней части плотины (центральную часть 3, призму 1, дренаж 7) до уровня 27. Паводок первого после перекрытия года пропускают через туннель и переливом через недостроенную нижнюю часть плотины. После окончания перелива плотину довозводят до уровня...

Номер патента: 1650861

Опубликовано: 23.05.1991

Автор: Шатыгин

МПК: E02B 7/06

Метки: возведения, плотины

...железобетонного покрытия необходимо, чтобы к моменту начала паводка тело 5 10 15 20 25 30 35 40 водослива 4 набрало необходимую прочность, что может быть обеспечено соответству 1 ощим графиком наполнения верхнего бьефа или применением быстросхватываюшихся цементов,После пропуска паводка, в летне-осенний период, производят отсыпку плотины по всей ширине (контур 6 Я 1 ЧН): в верховую призму 1 отсыпают послойно с уплотнением несвязный грунт, в водослив 4 укладывают грунтоцементную смесь послойно с уплотнением. Наружную сторону водослива 4 (грань МН) облицовывают сборными железобетонными плитами с их анкеровкой в бетон водослива,Во вторую зиму возводят следующий ярус плотины (контур МОРИ) по описанному способу, как контур А 6 НВ,...
