Способ возведения земляной плотины

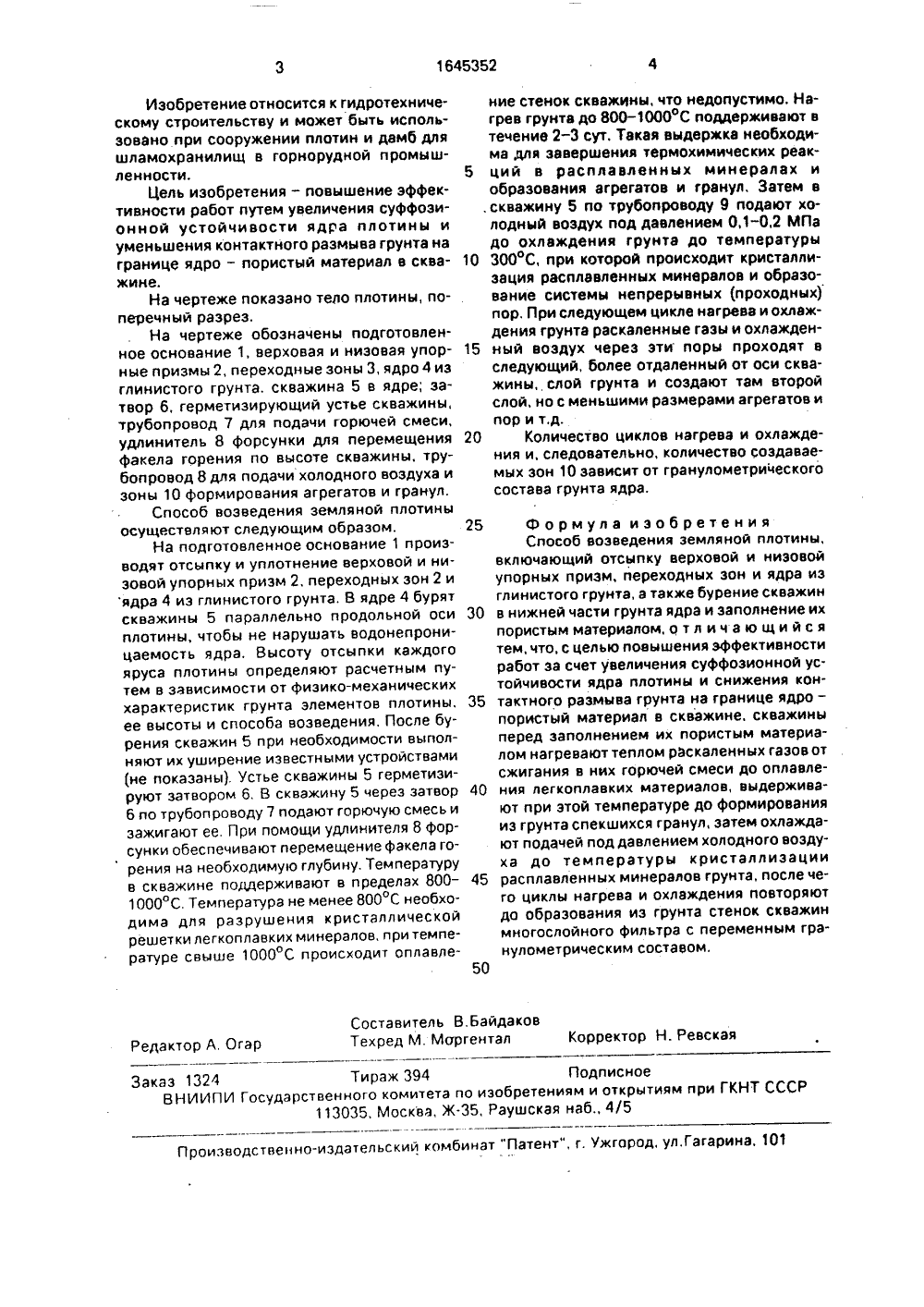

(55 Е 02 В 7/О ПИСАНИЕ ИЗОБРЕТЕНИЯ У ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛ(71) Криворожский горнорудный институт(54) СПОСОБ ВОЗВЕДЕНИЯ ЗЕМЛЯНОЙПЛОТИНЫ(57) Изобретение относится к гидротехническому строительству. Цель изобретения -повышение эффективности работ за счетувеличения суффозионной устойчивости ядраплотины и уменьшения контактного размыва на границе ядро - пористый материал в скважине. На подготовленное основание 1 производят отсыпку и уплотнение верховой и низовой упорной призм 2, переходных зон 3 и ядра 4 из глинистого грунта. В ядре 4 бурят скважины 5 параллельно продольной оси плотины, Устье скважины 5 герметизируют затвором 6. В скважину 5 через затвор 6 по трубопроводу 7 подают горючую смесь и зажигают ее, Температуру горения в скважине поддерживают в пределах 800 - 1000 С, Нагрев грунта осуществляют в течение 2-3 сут. Затем в скважину 5 по трубопроводу 9 подают холодный воздух под давлением до охлаждения грунта до 300 С, Количество циклов нагрева и охлаждения и количество создаваемых зон 10 зависит от гранулометрического состава грунта ядра, 1 ил,1645352 ние стенок скважины, что недопустимо. Нагрев грунта до 800-1000 С поддерживают в течение 2-3 сут, Такая выдержка необходима для завершения термохимических реак ций в расплавленных минералах иобразования агрегатов и гранул. Затем в .скважину 5 по трубопроводу 9 подают холодный воздух под давлением 0,1-0,2 МПа до охлаждения грунта до температуры 10 300 С, при которой происходит кристаллизация расплавленных минералов и образование системы непрерывных (проходных) пор. При следующем цикле нагрева и охлэждения грунта раскаленные газы и охлажденный воздух через эти поры проходят в следующий, более отдаленный от оси скважины, слой грунта и создают там второй слой, но с меньшими размерами агрегатов и пор и т,д.Количество циклов нагрева и охлаждения и, следовательно, количество создаваемых зон 10 зависит от гранулометрического состава грунта ядра. 20 Составитель В,БайдаковТехред М. Моргентал Корректор Н, Ревская Редактор А, Огар Заказ 1324 Тираж 394 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москвэ, Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 101 Изобретение относится к гидротехническому строительству и может быть использовано при сооружении плотин и дамб для шламохранилищ в горнорудной промышленности.Цель изобретения - повышение эффективности работ путем увеличения суффоэионной устойчивости ядра плотины и уменьшения контактного размыва грунта на границе ядро - пористый материал в скважине.На чертеже показано тело плотины, поперечный разрез.На чертеже обозначены подготовленное основание 1, верховая и низовая упорные призмы 2, переходные зоны 3, ядро 4 из глинистого грунта, скважина 5 в ядре; затвор б, герметизирующий устье скважины, трубопровод 7 для подачи горючей смеси, удлинитель 8 форсунки для перемещения факела горения по высоте скважины, трубопровод 8 для подачи холодного воздуха и зоны 10 формирования агрегатов и гранул.Способ возведения земляной плотины осуществляют следующим образом.На подготовленное основание 1 производят отсыпку и уплотнение верховой и низовой упорных призм 2, переходных зон 2 и ядра 4 из глинистого грунта. В ядре 4 бурят скважины 5 параллельно продольной оси плотины, чтобы не нарушать водонепроницаемость ядра. Высоту отсыпки каждого яруса плотины определяют расчетным путем в зависимости от физико-механических характеристик грунта элементов плотины, ее высоты и способа возведения, После бурения скважин 5 при необходимости выполняют их уширение известными устройствами (не показаны). Устье скважины 5 герметизируют затвором 6, В скважину 5 через затвор б по трубопроводу 7 подают горючую смесь и зажигают ее, При помощи удлинителя 8 форсунки обеспечивают перемещение факела горения на необходимую глубину. Температуру в скважине поддерживают в пределах 800- 1000 С, Температура не менее 800 С необходима для разрушения кристаллической решетки легкоплавких минералов, при температуре свыше 1000 С происходит оплавре 25 30 35 40 45 50 Формула изобретения Способ возведения земляной плотины, включающий отсыпку верховой и низовой упорных призм, переходных зон и ядра иэ глинистого грунта, а также бурение скважин в нижней части грунта ядра и заполнение их пористым материалом, о т л и ч а ю щ и й с я тем, что, с целью повышения эффективности работ эа счет увеличения суффозионной устойчивости ядра плотины и снижения контактного размыва грунта на границе ядро - пористый материал в скважине, скважины перед заполнением их пористым материалом нагревают теплом раскаленных газов от сжигания в них горючей смеси до оплавления легкоплавких материалов, выдерживают при этой температуре до формирования из грунта спекшихся гранул, затем охлаждают подачей под давлением холодного воздуха до температуры кристаллизации расплавленных минералов грунта, после чего циклы нагрева и охлаждения повторяют до образования иэ грунта стенок скважин многослойного фильтра с переменным гранулометрическим составом.
