Способ сооружения плотины в условиях отрицательных температур атмосферного воздуха
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1629376
Авторы: Ботвинов, Давиденко, Игольников, Кривоногова, Мухетдинов, Хорьков, Чупин
Текст

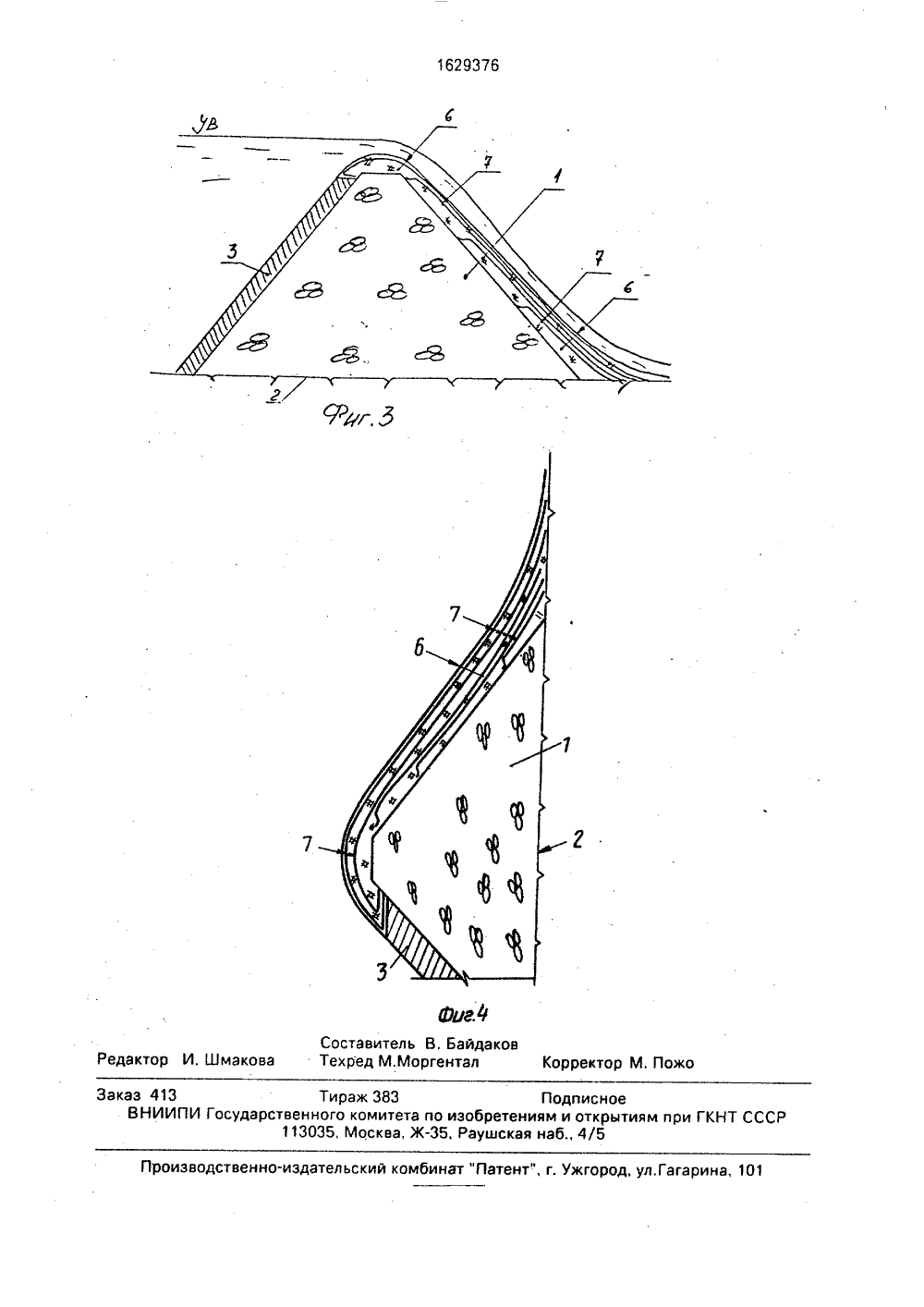

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК Е 02 В 7/06 ГОСУДАРСТВЕННЫЙ КОПО ИЗОБРЕТЕНИЯМ ИйРИ ГКНТ СССР ИТЕТКРЫТИЯМ ОПИСАНИЕ ИЗОБРЕТЕНИЯ АВТОРСК ВИ ЕТЕЛЬСТВУ есоюзного чно-исслеропроект" отвиновГ,А.Чупинов тельство СС В 7/06, 1986 етельство СС В 7/06, 27.10(54) СПОСО УСЛОВИЯХ ТУР АТМОС (57) Изобрет скому стра сокращение снижение с Б СООРУЖЕНИЯ ПЛОТРИ ЦАТЕЛ Ь Н ЫХФЕРНОГО ВОЗДУХА ение относится к гидительству. Цель изоб сроков возведениятоимости строитель ОТИНЫ В ТЕМПЕРА ротехничеретения - плотины и онтаж(21) 4479008/15(56) Авторское свидеМ 1318639, кл. Е 02Авторское сеидМ 1548327, кл, Е 02 ных работ путем уменьшения механического, кавитационного и термоэрозионного воздействия потока на ледовое покрытие, Сооружение плотины 1 на основании 2 начинают с возведения ее первого (нижнего) яруса и экрана 3, на который при отрицательной температуре наружного воздуха в конце зимнего периода производят намораживание ледовой оболочки 4 на поверх- кость возведенного яруса плотины.Одновременно с намораживанием ледовой оболочки 4 производят укладку и вмораживание в лед слоев пленки 5 в количестве, необходимом для пропуска паводка расчетной продолжительности. Затем производят отсыпку второго яруса плотины 1 и экрана 3, Я на который в период, указанный выше, последующего года намораживают ледовую оболочку с укладкой и вмораживанием слоев пленки с расчетом пропуска паводка расчетной продолжительности Операцию повторяют до полного возведения плотины, 4 ил,Изобретение относится к гидротехническому строительству и может быть использовано при возведении плотин, например грунтовых, в условиях отрицательных температур атмосферного воздуха, преимущественно в районах Крайнего Севера, а также применительно к бетонным плотинам,Цель изобретения - сокращение сроков возведения плотинь, и снижение стоимости строительно-монтажных работ путем уменьшения механического, кавитационного и термоэрозионного воздействия потока на ледовое покрытие,На фиг.1 показан пропуск паводкового расхода через 1-й ярус плотины; на фиг.2 - то же, через 2-й ярус плотины, на фиг,3 - то же, через полностью возведенную плотину; на фиг.4 - схема включения слоев пленки в ледовую оболочку.Способ осуществляют следующим образом,Сооружение плотины 1 на основании 2 начинают с возведения ее первого (нижнего) яруса и экрана 3, на который при отрицательной температуре наружного воздуха в конце зимнего периода производят намораживание ледовой оболочки 4 на поверхность возведенного яруса плотины, Одновременно с намсраживанием ледовой оболочки 4 производят укладку и вмораживание в лед слоев пленки 5 в количестве, необходимом для пропуска паводка расчетной поодолжительности, Затем производят отсылку второгс яруса плотины 1 и экрана 3, на который в период, указанный выше, последующего года намораживают ледовую оболочку 6 с укладкой и вмораживанием слоев пленки 7 с расчетом пропуска паводка расчетной продолжительности. Операцию повторяют дс пслногс возведения плотины, Пс окончании возведения плотины в конце каждого зимнего периода в эксплуатации для проп ускя паводковых расходов всех последующих лет производят восстановление, в случае необходимости, ледовой оболочки с включеннымл в нее слоями пленки;Выполнение ледовой оболочки в строительный и эксплуатационный периоды осуществляется следуащим образом,На образованную отсыпанным грунтомкаждого яруса поверхность производят разбрызгивание воды факельным (капельным)способом до образования ледяной корки,5 После этого из смонтированных над организуемой ледовой водопропускной конструкцией водоподающих труб производятподачу воды, намораживая ее на уже образованную ледяную корку, По мере намора 10 живания льда на его поверхностьукладывают плеРку с таким условием, чтобыверхняя ее кромка была вморожена(заанкерена) в нижележащий слой льда. Анкеровку пленки производят для удержания ее15 на водосливной поверхности после оттаивания вышележащих слоев льда при пропускепаводка, Дальнейшее намораживание ледяной оболочки и слоев пленки ведут такимже образом. Количество слоев пленки и тол 20 щину ледовой оболочки в целом устанавливают в зависимости от длительностипаводка, скорости движения и температурыпотока на каждом ярусе возведения плотины,25Формула изобретения Способ сооружения плотины в условиях30 отрицательных температур атмосферноговоздуха, включающий ее поярусное возведение, образование защитного ледового покрытия водосливной поверхностинаморозкой каждого яруса и пропуск павод 35 ковых расходов через каждый ярус. о т л ич а ю щ и й с я тем, что, с целью сокращениясроков возведения плотины и снижения стоимости строительно-монтажных работ путем уменьшения механического,40 кавитационнсго и термоэрозионного воздействия потока на ледовое покрытие, принаморозке защитного ледового покрытияводосливной поверхности каждого яруса внего включают слои пленки из эластичного45 водонепроницаемого материала, напримерполиэтилена, при этом перед пропуском паводка через каждый ярус наружную поверхность ледового покрытия закрываютукаэанной пленкой,. Шмако иям при ГКНТ СССР роизводственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 1 Заказ 413 Тираж 383 ВНИИПИ Государственного комитета по 113035, Москва, Ж
СмотретьЗаявка
4479008, 23.08.1988
ЛЕНИНГРАДСКОЕ ОТДЕЛЕНИЕ ВСЕСОЮЗНОГО ПРОЕКТНО ИЗЫСКАТЕЛЬСКОГО И НАУЧНО-ИССЛЕДОВАТЕЛЬСКОГО ИНСТИТУТА "ГИДРОПРОЕКТ" ИМ. С. Я. ЖУКА
ИГОЛЬНИКОВ ГРИГОРИЙ АНАТОЛЬЕВИЧ, БОТВИНОВ БОРИС ГРИГОРЬЕВИЧ, ХОРЬКОВ ВАЛЕРИЙ ИВАНОВИЧ, ДАВИДЕНКО ВЯЧЕСЛАВ МИХАЙЛОВИЧ, ЧУПИН ГЕННАДИЙ АЛЕКСАНДРОВИЧ, КРИВОНОГОВА НИНЕЛЬ ФЕДОРОВНА, МУХЕТДИНОВ НИКОЛАЙ АНТОНОВИЧ
МПК / Метки
МПК: E02B 7/06
Метки: атмосферного, воздуха, отрицательных, плотины, сооружения, температур, условиях
Опубликовано: 23.02.1991
