Способ сооружения земляной плотины

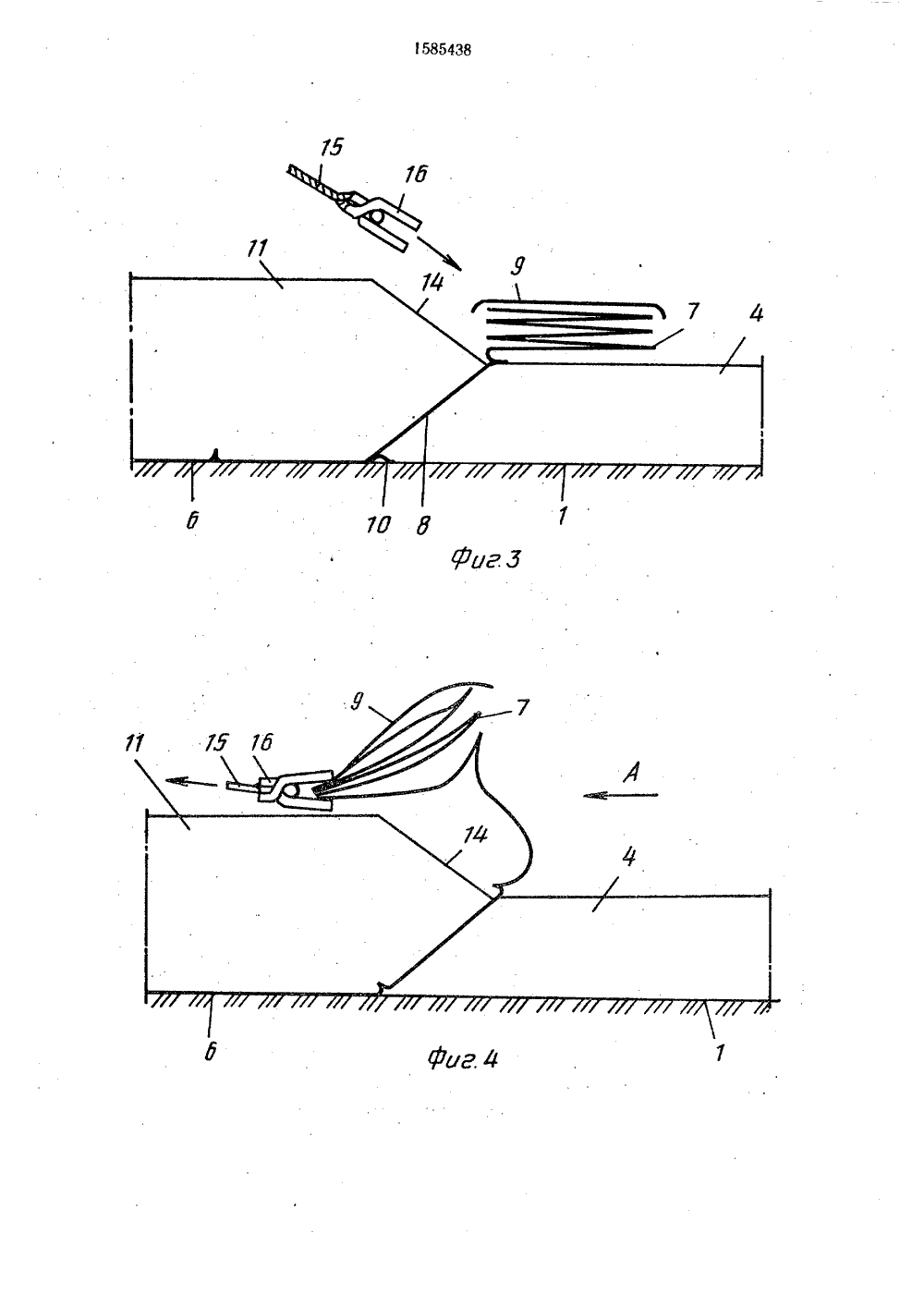

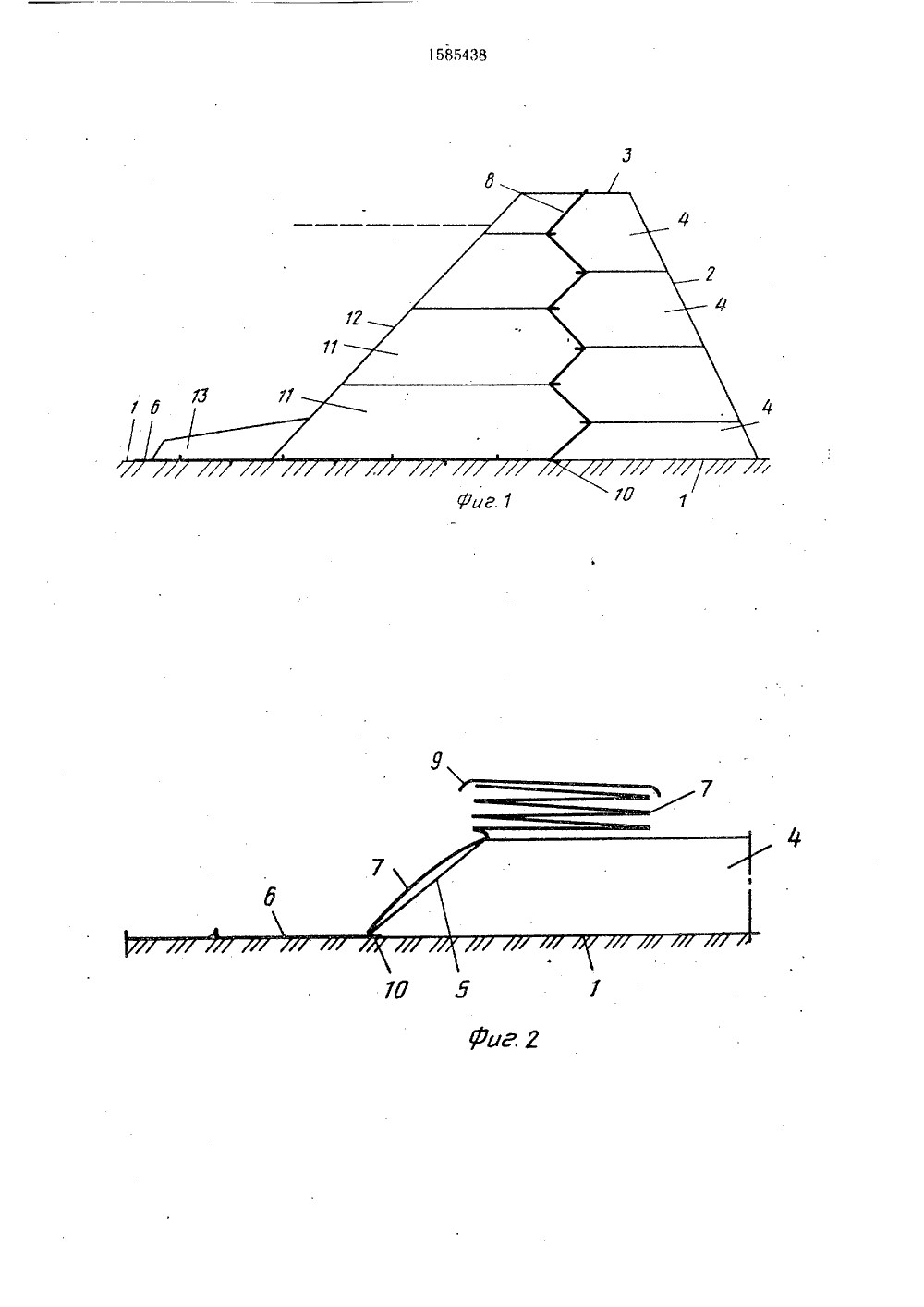

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 22 В 3/16, Е 02 51) РУЖЕНИЯ ЗЕМЛЯносится ву. Цель я работ отивоф о сна к гидротех - повышение за счет при. ьтрационного ла отсыпают вного яруса. первоначальча тыи от овьнден за сче фильтр ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР САНИЕ ИЗОБР ТОРСМОМУ СВИДЕТЕЛЬС(71) Украинский институт по организации водохозяйственного строительства(56) Авторское свидетельство СССР1150290, кл. Е 02 В 3/16, 1985.Биянов Г. Ф. Плотины на вечной мерзлоте. М.; Энергия, 1975, с. 73 - 74, рис, 5 - 31.(54) СПОСОБ СООНОЙ ПЛОТИНЫ(57) Изобретение оническому строительстэффективности веденименения сплошного прполотнища, Для этоярус, равный 1/2 выОставшееся основание Изобретение относится к гидротехническому строительству и может быть использовано при сооружении земляных плотин с противофильтрационными полотнищами из пленки.Цель изобретения - п ие эффективности ведения работ т применения сплошного противо ационного полотнища,На фиг. 1 показан общий вид плотины, отсыпанной на проектную высоту; на фиг. 2 - покрытие основания и откоса яруса противофильтрационным полотнищем; на фиг. 3 - формирование яруса с отсыпкой породы на покрытый ярус; на фиг. 4 - покрытие откоса отсыпанного яруса противофильтрационным полотнищем; на фиг. 5 - формирование нового яруса. ного яруса покрывают нротивофильтрационным полотнищем, поедварительно сложенным в пакет. Затем на развернутое полотнище отсыпают ярус. Пакет с оставшимся полотнищем укладывают на верхнем основании первоначального яруса. После отсыпки яруса его откос покрывают полотнищем с укладкой пакета с оставшимся полотнищем на его верхнем основании. На первоначальный ярус и покрыты и откос отсыпают следующий ярус. Операции по покрытию откосов ярусов, укладке пакета и отсыпке следующих ярусов повторяют до формирования насыпи на проектную высоту. При этом противофильтрационное полотнище, сложенное в пакет типа гармошка и прикрытое защитным полотнищем, по мере отсыпки поднимают, покрывая откосы ярусов. Для этого натягивают и разворачивают нижнюю складку пакета. 1 з. и. ф-лы, 5 ил. Способ осуществляют следующим обраом. На подготовленное и размеченное основание 1 со стороны низового откоса 2 сооружаемой плотины 3 отсыпают первоначаль. ный ярус 4, обеспечивая его послойное уплотнение и образование устойчивого откоса 5. На неприкрь 1 тую ярусом 4 площадь основания 1 укладывают пленочный экран 6, например, путем растягивания пленочного полотнища, сложенного гармошкой., в направлении поперек продольной оси плотины 3. Сложенное в пакет гармошкой противофильтрационое полотнище 7 сооружаемой диафрагмы 8 расстилают по поверхности верхнего основания яруса 4 вдоль откоса 5 и прикрывают его сверху защитным полотнищем 9 для пре1585438 Формула изобретения дохранения полотнища 7 от механических повреждений, воздействия солнечной радиации и атмосферных осадков. Нижнюю складку полотнища 7 спускают вниз с откоса 5 и соединяют ее с краем экрана 6 сварным или клеевым швом 10 (фиг. 2). Затем производят отсыпку яруса 11 со стороны верхового откоса 12 плотины 3 и отсыпку земляного понура 13, например, путем надвижки грунта бульдозером на поверхность экрана 6. При этом грунт перемещают до откоса 5 ранее уложенного яруса 4, обеспечивая плотное обжатие грунтом нижней складки противофильтрационного полотнища 7, разделяющей ярусы 4 и 11. При достижении высоты яруса 11, равной высоте ранее отсыпанного первоначального яруса 4, дальнейшую отсыпку яруса 11 производят с образованием устойчивого откоса 14 с наклоном, противоположным наклону откоса 5 (фиг. 3). В конце отсыпки нижнего яруса 11 с его верхнего основания спускают на веревках 15 клещевые захваты 16. Захватами 16 зажимают пакет с полотнищами 7 и 9 с возможностью раскрытия нижней складки полотнища 7 при его боковом перемещении. Захваты 16 с полотнищами 7 и 9 поднимают веревками на верхнее основание яруса 11 (фиг. 4). При подъеме полотнищ 7 и 9 нижняя складка полотнища 7 раскрывается и покрывает откос 14. Подъем полотнищ 7 и 9 осуществляют последовательно, начиная от края яруса 11. Для подъема используют 24 захвата 16, поднимаемых с опережением в направлении, противоположном направлению потока работ (фиг. 6). В конце подъема на верхнее основание яруса 11 соответствующих участков полотнищ 7 и 9 каждый из захватов 16 освобождают, переносят вдоль яруса 11 в направлении потока работ и используют повторно до завершения укладки всех участков полотнищ 7 и 9 на верхнее основание яруса 11. Затем производят отсыпку следующего яруса 4 с присыпкой грунтом нижней складки полотнища 7, лежащей на откосе 14, с образованием возвышающегося над ярусом 11 4устойчивого откоса 5 (фиг. 5), Укладку нижней складки полотнища 7 на откос 5 яруса 4 производят также с помощью веревок 15 и захватов 16. Дальнейшую отсыпку ярусов 11 и 4 и укладку полотнища 7 на откосы 14 и 5 осуществляют аналогичным образом, Самую верхнюю складку полотнища 7 на откосе верхнего яруса фиксируют с помощью кольев, а затем присыпают грунтом, при отсыпке 10 яруса с противоположной стороны диафрагмы 8,1. Способ сооружения земляной плотины,включающий укладку противофильтрационного полотнища, отсыпку ярусов по обе стороны противофильтрационного полотнища на проектную высоту, отличающийся тем, что, с целью повышения эффектив ности ведения работ за счет применениясплошного противофильтрационного полотнища, производят отсыпку первоначального яруса, равного 1/2 высоты основного яруса, и оставшееся основание и откос первоначального яруса покрывают противофильтрационным полотнищем, предварительно сложенным в пакет, после чего на развернутое полотнище отсыпают ярус, а пакет с оставшимся полотнищем укладывают на верхнем основании первоначального яруса, З 0 затем после отсыпки яруса его откос покрывают полотнищем с укладкой пакета с оставшимся полотнищем на его верхнем основании и на первоначальный ярус и покрытый откос отсыпают следующий ярус, после чего операции по покрытию откоЗ 5 сов ярусов, укладке пакета и отсыпкеследующих ярусов повторяют до формирования насыпи на проектную высоту.2. Способ по и. 1, отличающийся тем,что противофильтрационное полотнище, сложенное в пакет типа гармошка и при крытое защитным полотнищем, по мере отсыпки поднимают, покрывая откосы ярусов путем натяжения и разворачивания нижней складки пакета.1585438 ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 13035, Москва, Ж - 35, Раушская наб., д. 45 Производственно-издательский комбинат Патент, г. Ужгород, ул. Гагарина, О
