Способ крепления на сцепе железнодорожных платформ длинномерных рельсов и устройство для его осуществления

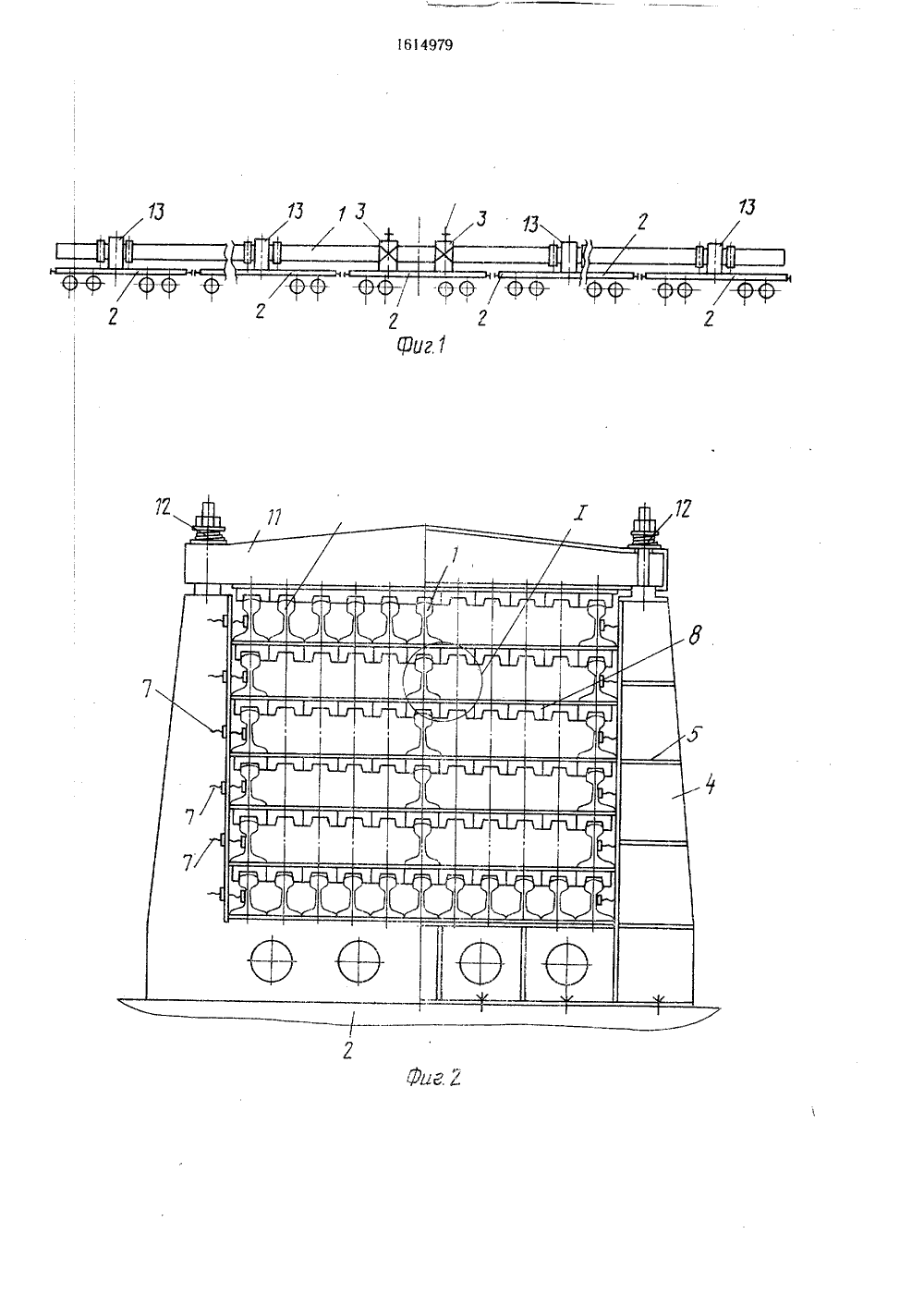

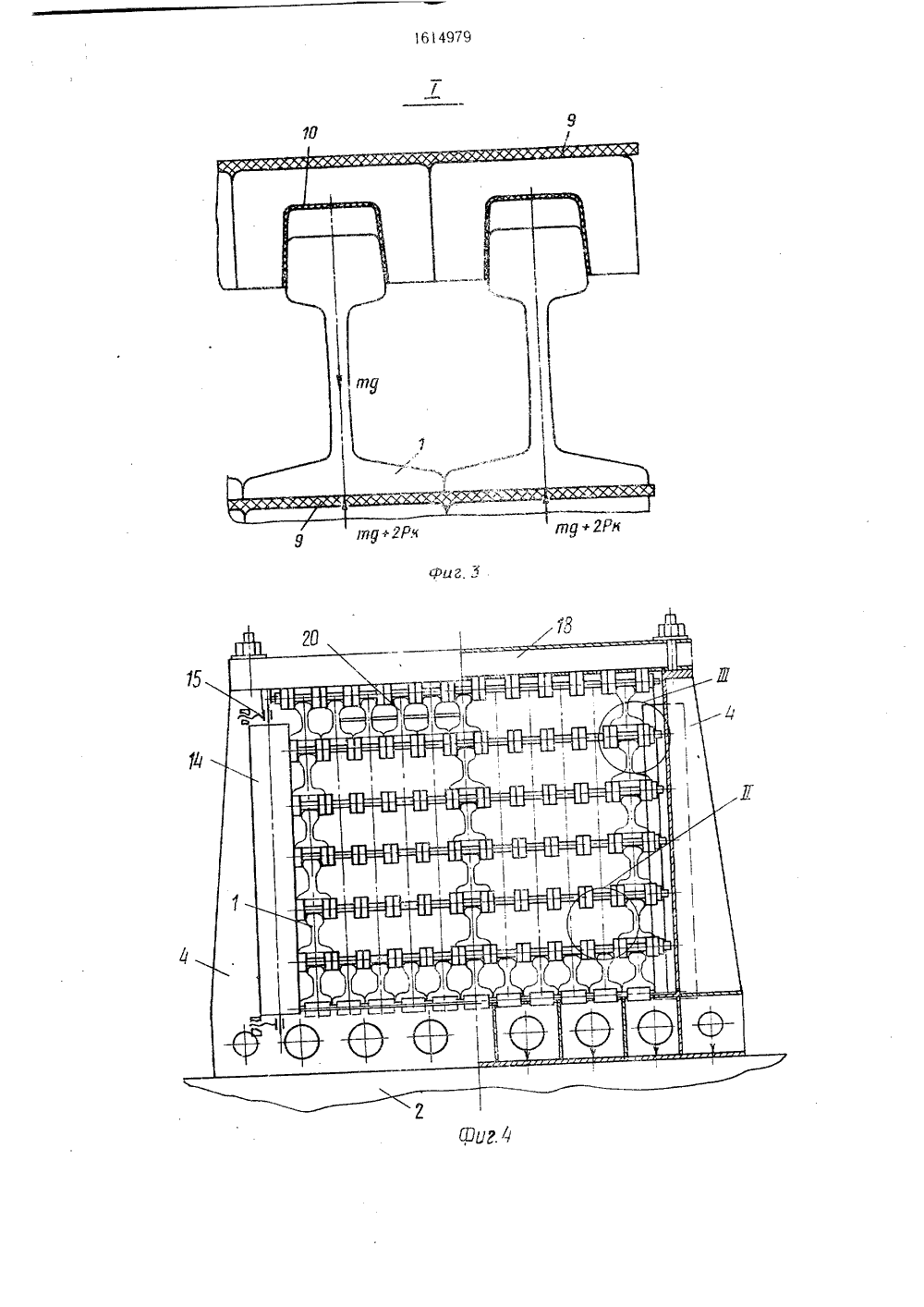

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 4 ЯО ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ВИ 9138 М 11 ЦРДЩ ЩвЪ 9 ЩИ,г,.у ",4 О "т ,ы(71) Украинский государственный проектный институт по проектированию металлургических заводов(54) СПОСОБ КРЕПЛЕНИЯ НА СЦЕПЕЖЕЛЕЗНОДОРОЖНЫХ ПЛАТФОРМДЛИННОМЕРНЫХ РЕЛЬСОВ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ(57) Изобретение относится к транспортированию длинномерных изделий железнодорожным транспортом в пакетах. Цельюизобретения является обеспечение транспортирования длинномерных рельсов в пакетахна криволинейных участках пути путемуменьшения жесткости пакета. Устройствосостоит из двух центральных крепежныхи периферийных опор, закрепленных на платк способам и устрования железно- рельсов в пакетах лного ансп жестко а схе в на- цен акето ыит- У разм Р 75Изобретение о тройствам для тр рдорожным транспортомдлиной до 100 м.Цель изобретения -ности крепления, и погрузоподъемности трства путем сниженияНа фиг. 1 приведенопор и пакета рельсоплатформ; на фиг. 2с размещенным в ней пР 75 слева от оси опорот оси опоры; на фиг. 3на фиг. 4 - опора спакетом рельсов типа ышение надежиспользования ортного средсти пакета. ма размещения сцепе из семи тральная опора м рельсов типа ипа Р 65 справа зел 1 на фиг. 2; ещенным в нейслева от оси 0 Р 7/12, Е 01 В 29/17 формах сцепа и выполненных в виде открываемых сверху рам. При этом центральные опоры размещаются только на одной (желательно центральной) платформе сцепа и расположены симметрично плоскости, проходящей через поперечную ось платформы. Упаковку рельсов в пакеты осуществляют, укладывая рельсы головкой вверх. При этом рельсы каждого горизонтального ряда устанавливаются соосно, образуя в пакете вертикальные ряды рельсов. Пакет рельсов укрепляют только на одной платформе сцепа в одном или двух местах в плоскости, проходящей парал.пельно поперечной оси платформы. Причем рельсы в пакете на этой платформе закрепляют жестко, исключая возможность их продольного и поперечного перемещений. На остальных платформах сцепа пакет фиксируют в плоскости, проходящей через поперечную ось платформы, а рельсы в пакете устанавливают с возможностью продольного перемещения вдоль оси сцепа. 2 с. и 3 з.п. ф-лы, 8 ил. опоры и типа Р 65 справа от оси опоры; на фиг. 5 - узел 11 на фиг. 4; на фиг. 6 - узел 11 на фиг. 4; на фиг. 7 - разрез А-А на фиг. 6; на фиг. 8 - конструкция ролика ва,п-прокладки.Способ крепления на сцепе железнодорожных платформ длинномерных рельсов в пакетах, в которых рельсы установлены соосно вертикальными рядами головками вверх в несколько ярусов, зак.пючается в том, что крепление пакета и рельсов в пакете, исключающее их поперечное и продольное перемещения, осуществляется только на одной из платформ сцепа в одном или нескольких местах, а на остальных платформах сцепа рельсы в пакете фиксируюттаким образом, что в процессе транспортировки поперечное сечение пакета, вписанноее в плоскость поперечной симметрии плат,формы, сохраняет свое положение в этой плоскости, а рельсы по отношению к этой плоскости перемещаются вдоль оси сцепа. Остальные (периферийные) рамы 13 снабжены установленными на нижних поперечийах с возможностью ограниченного попереЧного перемещения вертикальными роликами 14 с приводом 15 их перемещения. Установленные в стойках 4 рам 13 ролики горизонтальных опор выполнены в виде валпрокладок, включающих в себя установленные на опорные подшипники 16 опорные кольца 17 и установленные по их торцам на упорных подшипниках 18 два боковых колЬца 19. Опорные кольца 17 взаимодействуют с подошвами рельсов верхнего яруса, а боковые кольца 19 с головками рельсов нижнего яруса. Выполнение рам 13 с вертикальными роликами 1 и горизонтальных опор из колец 17 и 19 обеспечи-. вает рельсам возможность их перемещения друг относительно друга при проходе сцепа по кривым пути. 45 50 55 Устройство для крепления на сцепе железнодорожных платформ длинномерных :рельсов 1, установленных в несколько яруов вертикальными рядами головками вверх, одержит закрепленные на платформе 2 верикальные поперечные рамы 3, оборудованые жестко закрепленными на нижней попеечине стойками 4. На стойках 4 закреп, ены своими концами горизонтальные опоры , выполненные в виде рядов опорных роиков, установленных на оси 6. Горизональные опоры 5 установлены на стойкахв несколько ярусов, соответствующих оличеству горизонтальных ярусов закрепяемых плетей. 20Две рамы 3 (центральные) установлены на одной (преимущественно центральной) п)латформе 3 симметрично ее поперечной оси. В их стойках 4 размещены крепежне винты 7, поджимающие подошвы рельсов 1 друг к другу. Количество установленных в каждой стойке 4 рамы 3 винтов 7 сответствует количеству ярусов рельсов. Киждый ярус закрепляемых в центральной рме 3 рельсов отделяется от предыдущего прокладкой 8, верхняя поверхность З 0 9которой выполнена плоской и покрыта материалом с высоким коэффициентом трения (например, пластиком или гуммируется) дЛя взаимодействия с подошвами рельсов верхнего яруса. Нижняя поверхность 10 прокладки 8 выполнена по профилю взаимо- З 5 действующих с ней головок рельсов нижнеГо яруса, На стойках 4 центральных рам 3 установлены съемные поперечины11 с тарированным запирающе-прижимным прИспособлением 12 для фиксации верхнего яруса рельсов. Если по условиям грузоподъемности пакет рельсов набран не полностью, то на место отсутствующих рельсов в каждой ра ме уста на вливается вставка 20, выполненная из отрезков рельсов того же типа (Р 5 или Р 65).Устройство работает следующим образом.Пакет рельсов типа Р 75 или Р 65 набирается на сцепе в шесть рядов по одиннадцать рельсов в каждом ряду. Рельсы в горизонтальных рядах располагаются соосно один над другим, образуя вертикальные ряды. Все рельсы в пакете установлены подошвами вниз (головками вверх), По условиям грузоподъемности платформ 2, которая составляет 62 - 63, количество рельсов 1 типа Р 65 в пакете 4 составляет 66 шт, рельсов типа Р 75 - 57 шт. (в верхнем шестом ряду - только два рельса). Сцеп состоит из семи четырехполюсных платформ 2. На место одного пакета рельсов длиной 100 м может быть уложено два пакета рельсов длиной 50 м.После укладки каждого горизонтального ряда рельсов 1 в центральных рамах 3 устанавливаются прокладки 8, в остальных рамах 13 - вал-прокладки. При наборе пакета вертикальные ролики 4, установленные с передней и задней сторон опор 13, разведены посредством привода 15 для их сведения и разведения. В опоры 3 и 13 при наборе пакета из рельсов типа Р 75 в шестой ряд устанавливаются вставки 20 из рельсов типа Р 75.Набранный пакет крепится: при длине рельсов 100 м в двух центральных опорах 3, при длине рельсов 30 м - каждый пакет в одной центральной опоре 3.После установки прокладки 8 на верхний горизонтальный ряд рельсов 1, состоящий либо только из рельсов типа Р 65, либо из двух рельсов типа Р 75 и вставки 20, пакет запирается верхней поперечиной 11, образуя прямоугольную раму с нижней поперечиной и боковыми стойками 4. При этом верхняя поперечина 11 прижимается к пакету усилием, создаваемым за пирающе-прижимным приспособлением 12. Затем каждый горизонтальный ряд рельсов 1 винтами 7 фиксируется дополнительно в опоре 3.Параллельно с креплением пакета в опорах 3 он упаковывается и в остальных опорах 13. Последовательность операций при этом следующая: после установки вал-прокладки сверху каждого горизонтального ряда рельсов и при наборе пакета из рельсов типа Р 75 и вставки 20 на верхний горизонтальный ряд рельсов 1 сводятся вертикальные ролики 14 приводом 15, затем пакет рельсов закрывается поперечиной. Концы вал-прокладок входят в пазы 21, выполненные в стойках 4 рамы 13.Разгрузка длинномерных рельсов 1 у потребителя при отсутствии у него штатных грузоподъемных средств, позволяющих под 1614979нимать вверх и перемещать длинномерные рельсы, может легко производиться через торцы сцепа, цто обеспечивается конструкциями опор 13. Последовательность операций при этом следующая: разводятся вертикальные ролики 14 во всех опорах 13, а также винты 7, установленные в боковых стойках 4 опор 3, снимаются верхние поперечины, а также верхние прокладки и вал-прокладки соответственно в опорах 3 и 13, извлекаются, если они установлены, вставки 20 из рельсов типа Р 75, после чего можно выводить через торец сцепа рельса 1 верхнего ряда, При этом рельсы 1 катятся по опорным кольцам 17 вал-прокладок. После вывода верхнего ряда рельсов 1 удаляются оцередные прокладки 8 в опорах 3 и вал-прокладки в опорах 13, подготавливая к выводу через торец сцепа оцередной горизонтальный ряд рельсов 1. После вывода этого ряда рельсов преды дущая операция повторяется до полной раз О грузки рельсов.Формула изобретения1, Способ крепления на сцепе железнодорожных платформ длинномерных рельсов, установленных вертикальными рядами головками вверх с образованием пакета, заключающийся в том, цто пакет фиксируют на одной или нескольких платформах, отличающийся тем, цто, с целью повышения 30 надежности крепления и полного использования грузоподъемности транспортного средства путем снижения жесткости пакета, жесткое крепление пакета и рельсов в нем осуществляют на одной платформе сцепа, а на остальных платформах пакет крепят в 35 поперечной плоскости симметрии каждой платформы с возможностью перемещения каждого рельса в пакете вдоль оси сцепа йри прохождении кривых пути.2. Устройство для крепления на сцепе железнодорожных платформ длинномерных рельсов, установленных вертикальными рядами головками вверх, содержащее закрепленные на платформе вертикальные поперечные рамы, оборудованные жестко выполненными совместно с нижней поперечиной стойками, несущими горизонтальные опоры, выполненные в виде рядов опорных роликов для поддерживания и перемещения соответствующих рельсов, разнесенных по вертикали и установленных на оси, закрепленные концами в стойках, отличающеесч тем, цто, с целью повышения надежности крепления и полного использования грузоподъемности транспортного средства, две рамы установлены на одной платформе симметрицно ее поперечной оси и снабжены размещенными в их стойках крепежными винтами для поджатия рельсов подошвы друг к другу, причем ярусь 1 рельсов разделены прокладками, на каждой стойке остальных рам с передней и задней сторон установлены с возможностью ограниченного от привода поперечного перемещения вертикальные ролики, а на стойках каждой рамы установлены съемные поперечины для фиксации каждого верхнего яруса рельсов.3. Устройство по п. 2, отличающееся тем, цто верхняя поверхность указанных прокладок выполнена плоской для взаимодействия с подошвами рельсов верхнего яруса, а нижняя - по профилю взаимодействующих с ней головок рельсов нижнего яруса, при этом прокладка выполнена из клиновых фиксаторов, соединенных гибкой связью.4. Устройство по п. 2, отличающееся тем, цто съемная поперецина снабжена тарированным запирающе-прижимным приспособлением для взаимодействия с прокладкой верхнего яруса.5. Устройство по п. 2, отличающееся тем, цто каждый ролик второго и остальных ярусов включает в себя два установленных на опорных подшипниках опорных кольца для взаимодействия с подошвами рельсов верхнего яруса и установленные по их торцам на упорных подшипниках два боковых кольца для взаимодействия с головками рельсов нижнего яруса.1614979юг 7 17 Составитель Н. Гозюмова Редактор Л. Гратилло Техред А. Кравцук Корректор М. Максимишинец Заказ 3951 Тираж 459 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж - 35, Раушская наб., д. 4 5Производственно-издательский комбинат Патент, г. Ужгород, ул. Гагарина, 101
