Зевообразовательный механизм к мшгозевному ткацкому станку

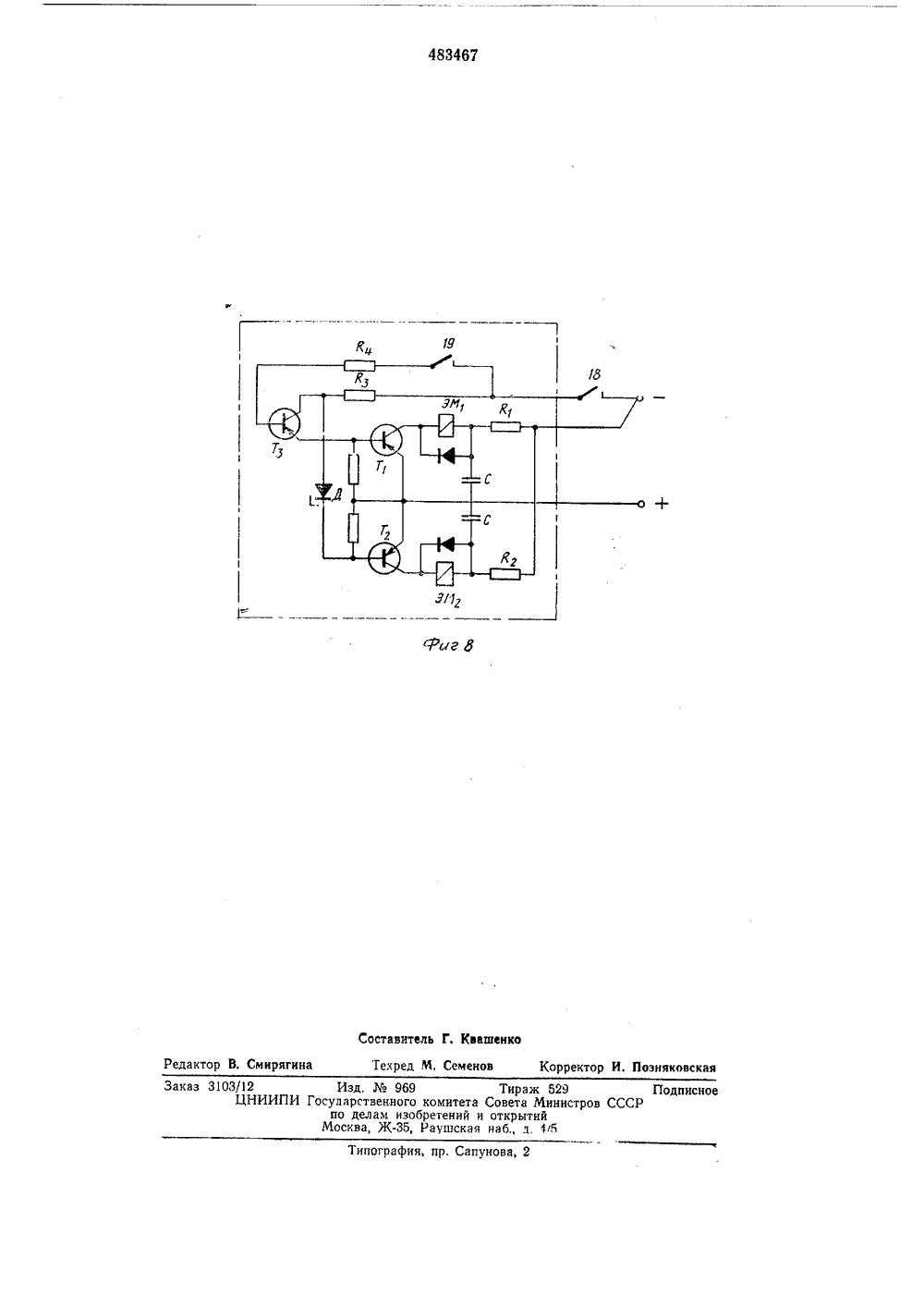

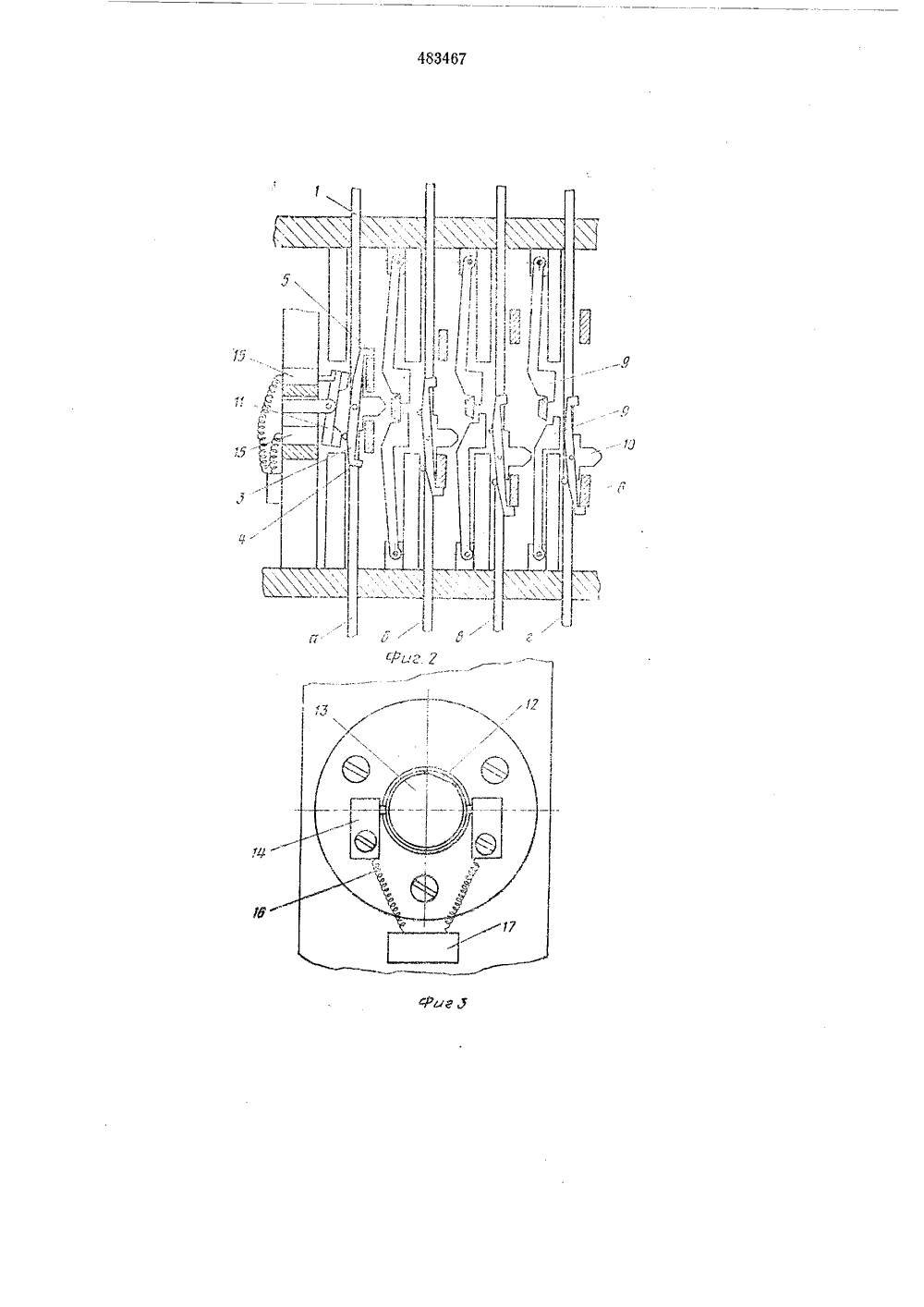

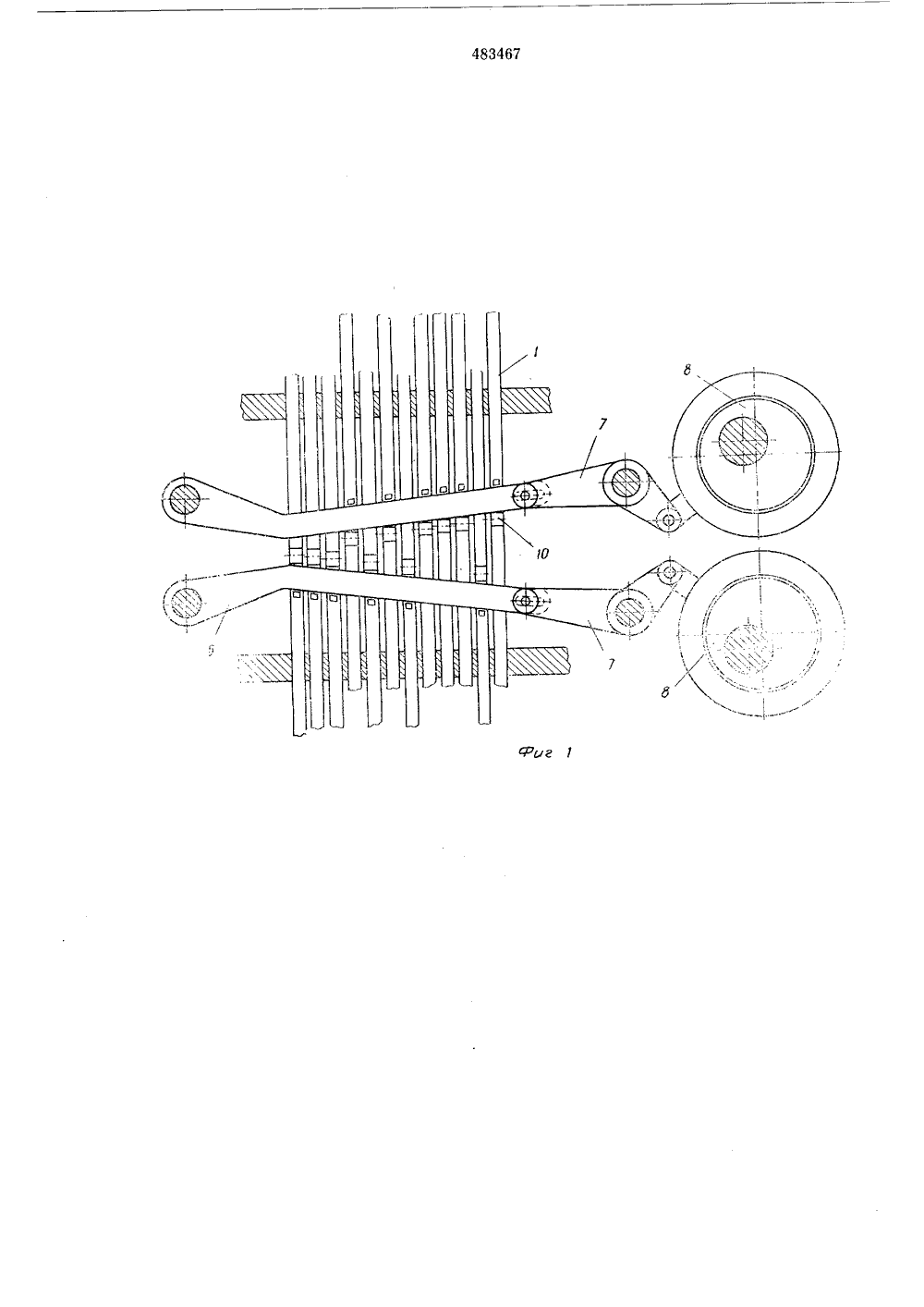

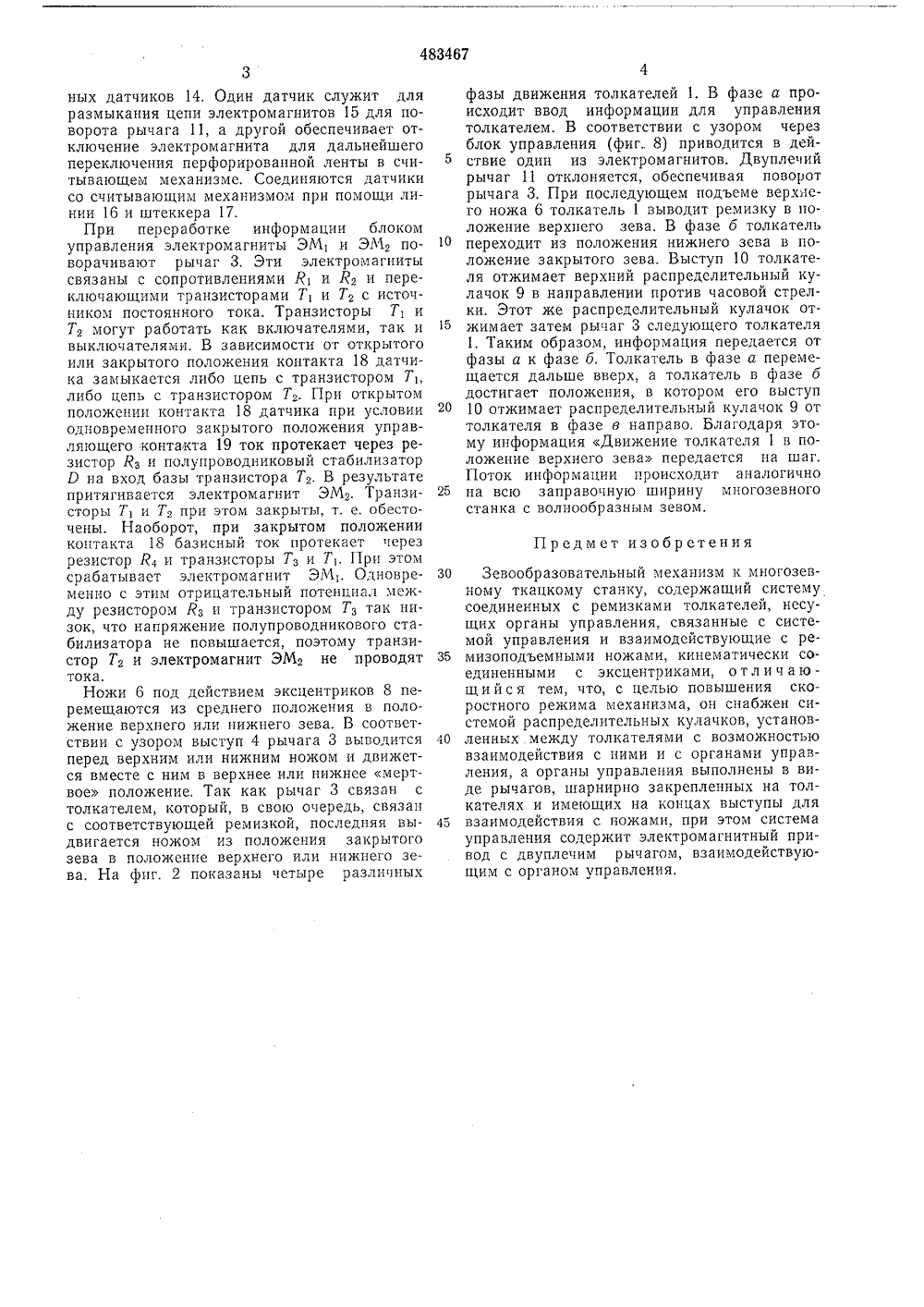

(31) ЮР 003 с/164491 Государственнык комитет Совета Министров СССР по делам изобретенийи открытий 53) УДК 677Опубликовано 05,09.75, Бюллетеньа опубликования описания 18.12,75 72) Авторы изобретения Иностранцы ер Керштаи, Карл-Хайн Хартвиг Иностранное предприятие Б Виркмашиненбау Карл-Марк) ЗЕВООБРАЗОВАТЕЛЬНЫЙ МЕХАНИЗМ К МНОГОЗЕВНОМУ ТКАЦКОМУ СТАНКУ Изобретение относится к текстильному машиностроению и касается зевообразовательного механизма к многозевному ткацкому станку.Известен аналогичный механизм, содержащий систему соединенных с ремизками толкателей, несущих органы управления, связанные с системой управления и взаимодействующие с ремизоподъемными ножами, кинематически соединенными с эксцентриками,Целью изобретения является повышение скоростного режима механизма.Для этого предлагаемый механизм снабжен системой распределительных кулачков, установленных между толкателями с возможностью взаимодействия с ними и с оргапамн управления. Последние выполнены в виде рычагов, шарнирно закрепленных на толкателях и имеющих на концах выступы для взаимодействия с ножами. При этом система управления содержит электромагнитный привод с двуплечим рычагом, взаимодействующим с органом управления.На фиг. 1 изображен предлагаемый механизм, вид сбоку; на фиг. 2 - то же, вид спереди; па фиг, 3 - один из элементов системы управления, вид спереди; на фиг. 4 - 7 - варианты выполнения механизма; на фпг. 8 - схема электромагнитного привода.Зевоообразовательный механизм содержитсистему толкателей 1, соединенных с ремиз ками 2 и несущих органы управления, выполненные в виде рычагов 3, которые шарнирно закреплены на толкателяхи имеют на концах выступы 4 и 5 для взаимодействия с ножами 6. Ножи 6 через промежуточныс рыча ги 7 связаны с кольцеобразными эксцентриками 8.В зависимости от требуемого закона движения для привода ножей 6 могут быть предусмотрены также иначе выполненные ку лачковые или кривошипно-шатунные механизмы, Возможна другая конструкция для привода ножей, в которой, благодаря ответвлениям в передачах, привод происходит только от одного вала.20 В промежутках между толкателямн 1 расположены распределительные кулачки 9, взаимодействующие с толкателями через выступы 10 и с рычагами 3. Один рычаг 3 взаимодействует с двуплечим рычагом1 системы 25 управления. Система управления содержиттакже пластину 12 на валу управления 3, обеспечивающую переключение двух контакт5 1 О 15 20 25 зо 35 4 О 45 ных датчиков 14. Один датчик служит для размыкания цепи электромагнитов 15 для поворота рычага 11, а другой обеспечивает отключение электромагнита для дальнейшего переключения перфорированной ленты в считывающем механизме, Соединяются датчики со считывающим механизмом при помощи линии 16 и штеккера 17.При переработке информации блоком управления электромагниты ЭМи ЭМ, поворачивают рычаг 3. Эти электромагниты связаны с сопротивлениями Я, и Р, и переключаюцими транзисторами Т 1 и Тг с источником постоянного тока. Транзисторы Т, и Т могут работать как включателями, так и выключателями. В зависимости от открытого или закрытого положения контакта 18 датчика замыкается либо цепь с транзистором Т либо цепь с транзистором Т. При открытом положении контакта 18 датчика при условии одновременного закрытого положения управляющего контакта 19 ток протекает через резистор Я и полупроводниковый стабилизатор й на вход базы транзистора Т, В результате притягивается электромагнит ЭМ. Транзисторы Т, и Т при этом закрыты, т. е. обесточены. Наоборот, при закрытом положении контакта 18 базисный ток протекает через резистор Р и транзисторы Т, и Ть При этом срабатывает электромагнит ЭМ,. Одновременно с этим отрицательный потенциал между резистором Я, и транзистором Т, так низок, что напряжение полупроводникового стабилизатора не повышается, поэтому транзистор Т, и электромагнит ЭМ не проводят тока.Ножи 6 под действием эксцентриков 8 перемещаются из среднего положения в положение верхнего или нижнего зева. В соответствии с узором выступ 4 рычага 3 выводится перед верхним или нижним ножом и движется вместе с ним в верхнее или нижнее мертвое положение. Так как рычаг 3 связан с толкателем, который, в свою очередь, связан с соответствующей ремизкой, последняя выдвигается ножом из положения закрытого зева в положение верхнего или нижнего зева, На фиг. 2 показаны четыре различных фазы движения толкателей 1. В фазе а происходит ввод информации для управления толкателем. В соответствии с узором через блок управления (фиг 8) приводится в действие один из электромагнитов. Двуплечий рычаг 11 отклоняется, обеспечивая поворот рычага 3. При последующем подъеме верхнего ножа 6 толкатель 1 выводит ремизку в положение верхнего зева. В фазе б толкатель переходит из положения нижнего зева в положение закрытого зева. Выступ 10 толкателя отжимает верхний распределительный кулачок 9 в направлении против часовой стрелки. Этот же распределительный кулачок отжимает затем рычаг 3 следующего толкателя 1. Таким образом, информация передается от фазы а к фазе б. Толкатель в фазе а перемещается дальше вверх, а толкатель в фазе б достигает положения, в котором его выступ 10 отжимает распределительный кулачок 9 от толкателя в фазе в направо. Благодаря этому информация Движение толкателя 1 в положение верхнего зева передается на шаг, Поток информации происходит аналогично на всю заправочную ширину многозевного станка с волнообразным зевом. Предмет изобретения Зевообразовательный механизм к многозевному ткацкому станку, содержащий систему соединенных с ремизками толкателей, несущих органы управления, связанные с системой управления и взаимодействующие с ремизоподъемными ножами, кинематически соединенными с эксцентриками, о т л и ч а ю - щ и й с я тем, что, с целью повышения скоростного режима механизма, он снабжен системой распределительных кулачков, установленных между толкателями с возможностью взаимодействия с ними и с органами управления, а органы управления выполнены в виде рычагов, шарнирно закрепленных на толкателях и имеющих на концах выступы для взаимодействия с ножами, при этом система управления содержит электромагнитный привод с двуплечим рычагом, взаимодействующим с органом управления,483467 Составитель Г, Квашенко Техред М. Семенов Редактор В. Смирягина Корректор И, Позняковская Типография, пр. Сапунова, 2 Заказ 3103/12 Изд,969 Тираж 529 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д, 4 В
