Привод преобразования вращательного движения в качательное

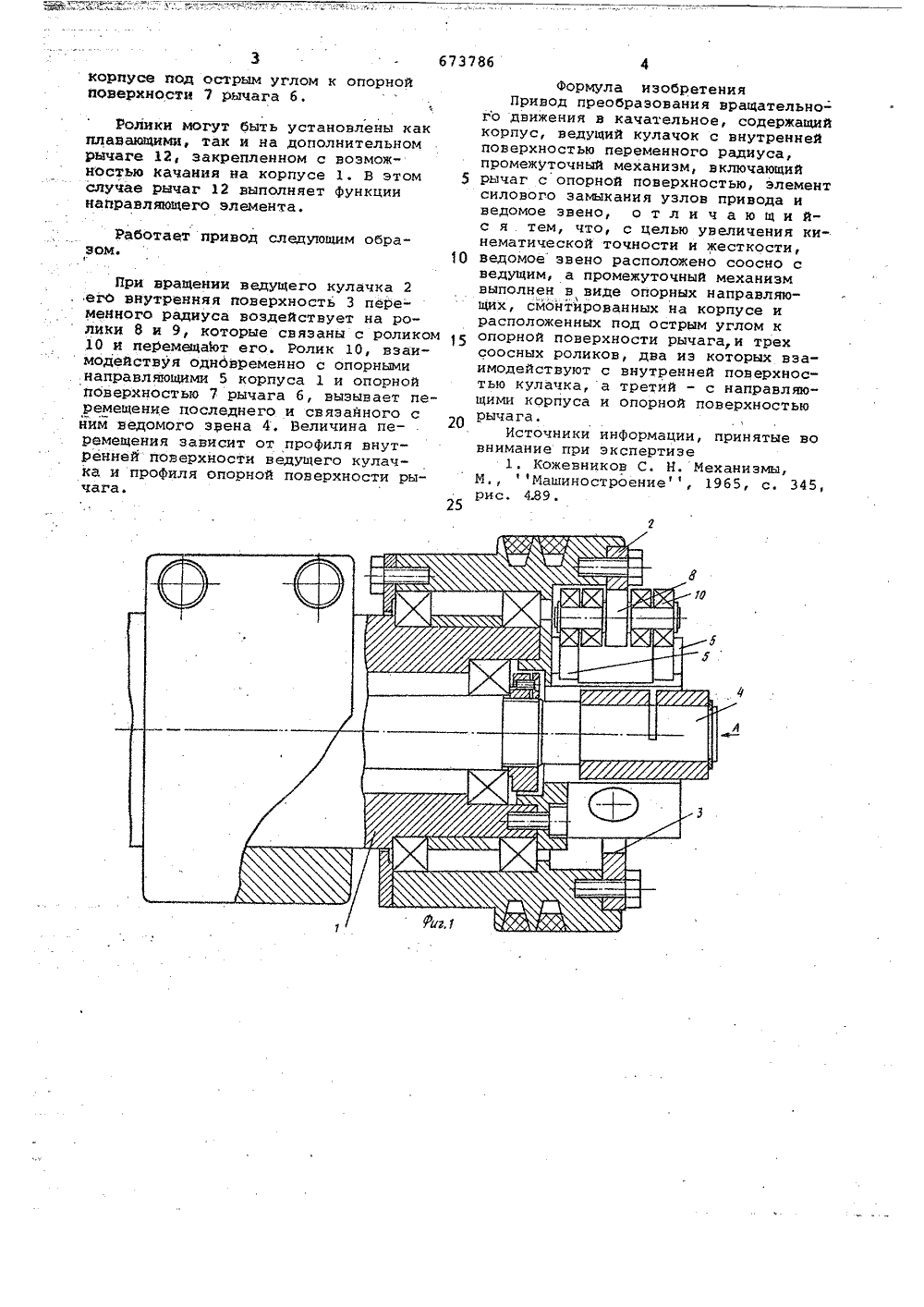

о 11673786 ОПИСАНИЕ ИЗОБРЕТЕНИЯ Своз СфеетскнхСфцналнстнческнхРеспублик К АВТОРСКОМУ СВИДЕТЕЛЬСТВ 1) Дополиитель 2) Заявлено.26. ое к авт. сеид-ву37521) 2116494/25-28заявки Йо 51)М. Кл. с присоединен Государственный СССР по деяаи изоб н открыт(088, 8) бликован оваиия описания 1 Ь 07 Дата опуб 2) Авторы изобретения В. Г. Самаринов, В. М, и Д. Б. Агранов ейнфинк ьное конструкторское бюро по проектированиюшлифовального оборудования. Заявитель) ПРИВОД ПРЕОБРАЗОВАНИЯ ВРАЩАТЕЛЬНОГО ДВИЖЕНИЯ В КАЧАТЕЛЬНОЕ 1 ретение отн а именно к преобразова я в знакопе е (качание) р, в узлах суперфинишсится к машиност-конструкциям мехаия вращательногоеменное угловоеиспользуемым,ривода доводочныхого станка,Иэоброению, низмов движени движени каприме головок 15 щие 5 корп ны прямоли смонтиров ными наИзвестен привод преобразованиявращательного движения в качательноесодержащий корпус, ведущий кулачокс внутренней поверхностью переменного радиуса, промежуточный механизмвключающий рычаг с опорной поверхностью, элемент силового замыкания узлов привода и ведомое звено (1.Целью изобретения является увеличение кинематической точности ижесткости,Для этого ведомое звено расположено соосно с ведущим, а промежуточный механизм выполнен в виде опорныхнаправляющих, смонтированных 1 накорпусе и расположенных под острымуглом к опорной поверхности рычага,и трех соосных роликов, два изкоторых взаимодействуют с внутреннейповерхностью кулачка, а третий - снаправляющими корпуса и опорной поверхностью рычага. На фиг. 1 изображен привод, про" дольный разрез; на фиг. 2 - вид А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 2; на фиг. 4 - направляющие .кЬрпуса, вариант выполнения; на фиг. 5 - привод, вариант выполнения на фиг. б - разрез В-В на фиг. "5.)та корпусе 1 привода с возможнос" тью вращения установлен ведущий кулачок 2 с внутренней поверхностью 3 переменного радиуса, В корпусе 1 соосно ведущему кулачку 2 размещено ведомое звено 4. Передача движения от ведущего кулачка 2 к ведомому звену 4 осуществляется с помощью промежуточного механизма, выполненного в виде опорных направляющих 5, размещенныхна корпусе,; рычага б с опорной по: верхностью 7, закрепленного на ведомом звене 4, и трех соосных роликов 8, 9 и 10, два из которых (8, 9) взаимодействуют с внутренней поверхностью кулачка 2, а третий (10) - с направляющими 5 корпуса и опорной поверхностью 7 рычага б. Привод содержит элемент 11 силового замыкания узлов.Опорные направляю уса 1 могут быть выполне ней или криволинейными и аны3 - бкорпусе под острым углом к опорнойповерхности 7 рычага б.Ролики могут быть установлены как плавающими, так и на дополнительном Рычаге 12, закрепленном с возможностью качания на корпусе 1. В этом случае Рычаг 12 выполняет функции направляющего элемента,Работает привод следующим оораэомаПри вращении ведущего кулачка 2 его внутренняя поверхность 3 переменного радиуса воздействует на ролики 8 и 9, которые связаны с роликом 10 и перемещаЬт его. Ролик 10, взаимодействуя одновременно с опорными направляющими 5 корпуса 1 и опорной поверхностью 7 рычага б, вызывает перемещение последнего и связанного с ним ведомого звена 4. Величина перемещения зависит от профиля внутренней поверхности ведущего кулачка и профиля опорной поверхности рычага. 7378 бФормула изобретенияПривод преобразования вращательного движения в качательное, содержащийкорпус, ведущий кулачок с внутреннейповерхностью переменного радиуса,промежуточный механизм, включающий 5 рычаг с опорной поверхностью, элементсилового замыкания узлов привода иведомое звено, о т л и ч а ю щ и йс я тем, что, с целью увеличения кинематической точности и жесткости, 10 ведомое звено расположено соосно сведущим, а промежуточный механизмвыполнен в виде опорных направляющих, смонтированных на корпусе ирасположенных под острым углом копорной поверхности рычага,и трехсоосных роликов, два иэ которых взаимодействуют с внутренней поверхностью кулачка, а третий - с направляющими корпуса и опорной поверхностьюрычага.Источники информации, принятые вовнимание при экспертизе1, Кожевников С. Н. Механизмы,М., Машиностроение, 1965, с, 345,рис. 4.89.673786 в-вюо у г Виг аз 4044/32 Тираж 1138: ПодписиЦИИИПИ Государственного комитета СССРпо делам иэобретений и открытий113035 Москва ЖРа скан наб, . 4 5 тная, 4 лиал ППППатент , г. Ужгород, У Составитель Э. Барановский Реиактоо Е, Аристова тек е О Аа ейко ко ек
