Способ ингибирования термодеструкции полимерных карбоцепных предельных углеводородов и полиацеталей

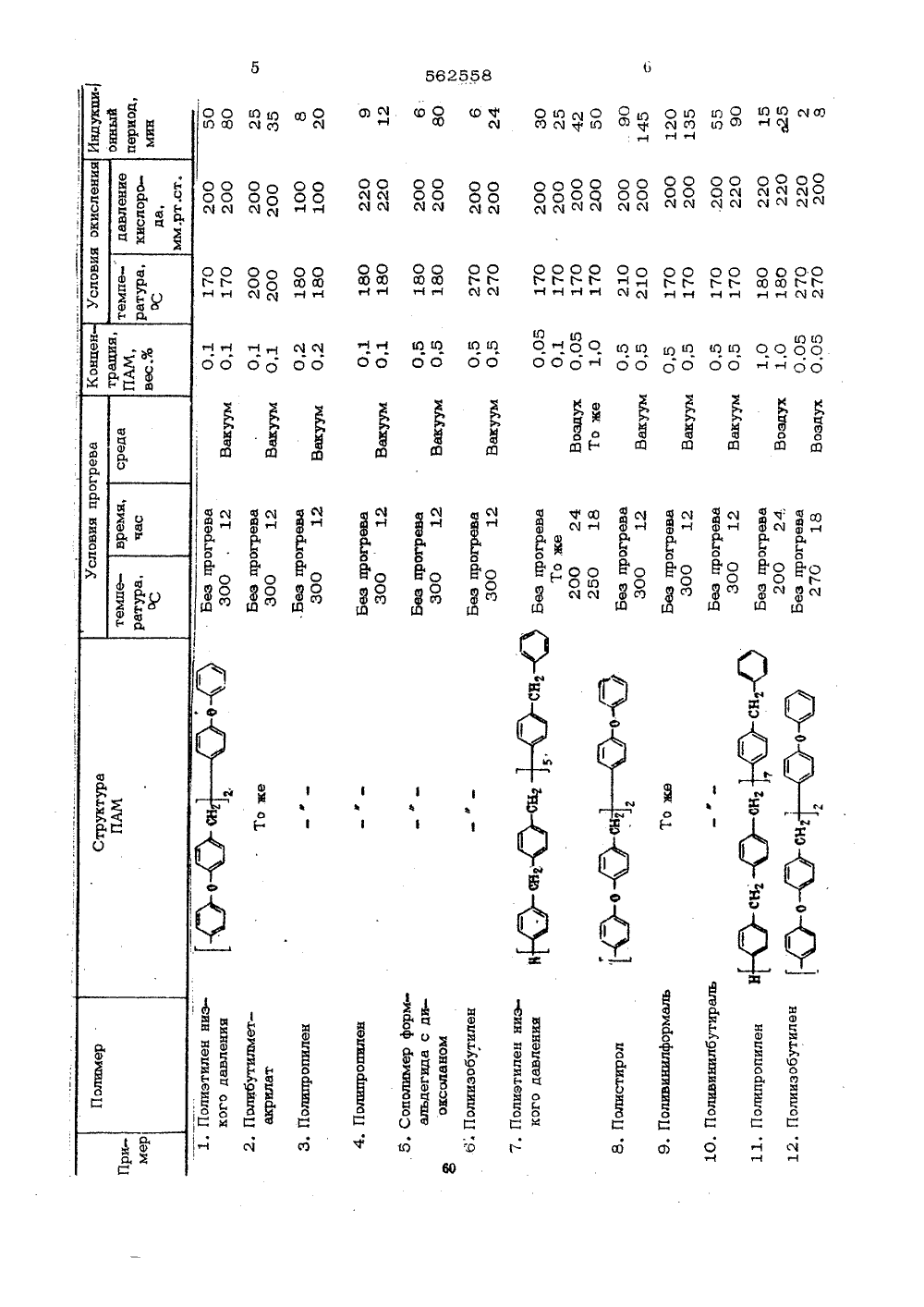

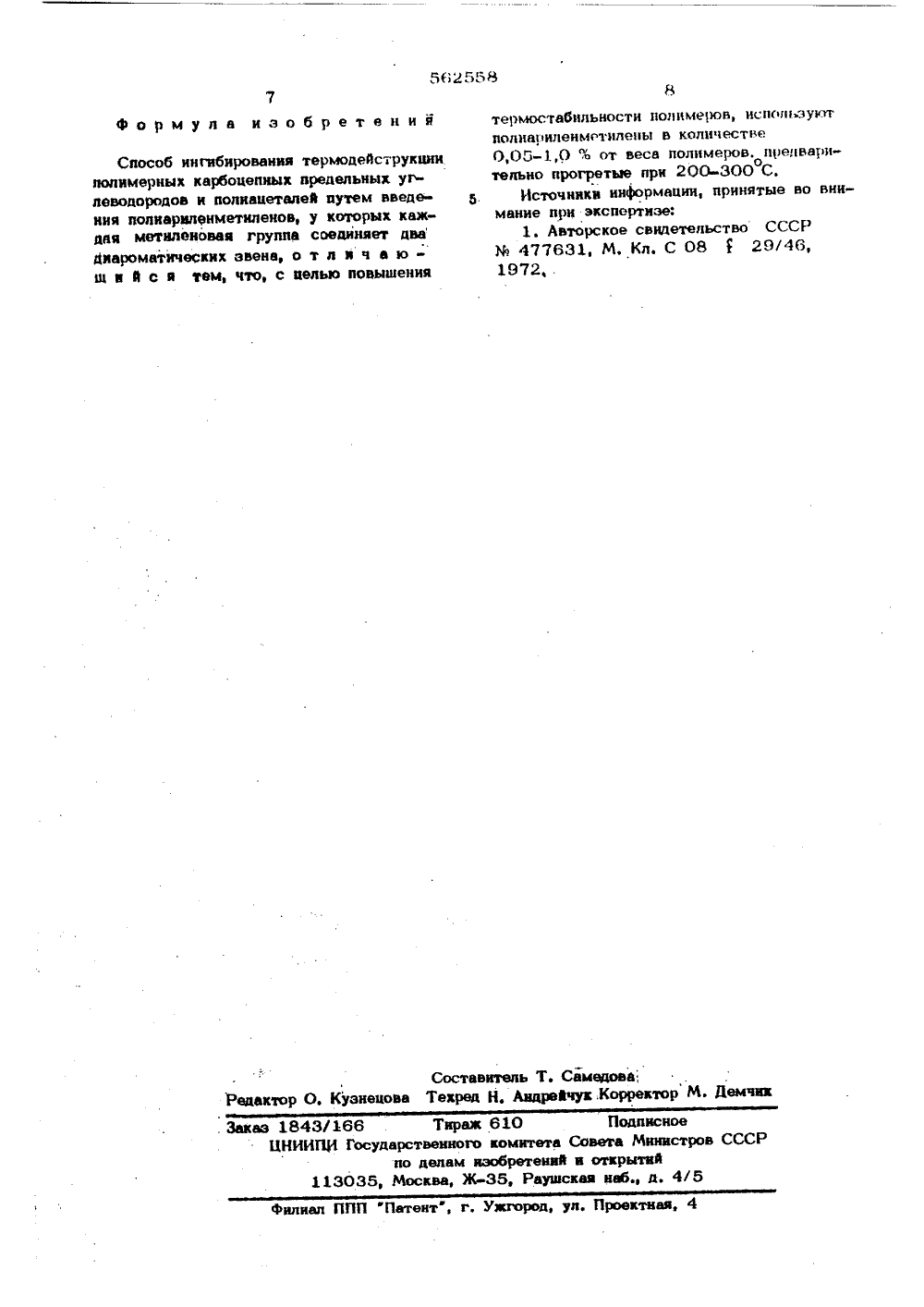

(51) М, Кл, С 08 Г 2/ осударстаеииын комитетСовета Мнинетроа СССРаа делам изабретеиийи открытий 53) УДК 678.74о 25.06,7 юллетень 2 ФЗ) Опубл1 о) Дата ликования описания 19.09.7 Авторыизобретения н, О. Т. Шлаен и О, Б, Гандина А.(54) СПОСОБ ИНГИБИРОВАНИЯ ТЕРМОДЕСТРУКПИИ ПОЛИМЕРНЫХ КАРБОЦЕПНЫХ ПРЕДЕЛЬНЫХ УГЛЕВОДОРОДОВ И ПОЛИАЦЕТАЛЕЙ Иэобрбирова ые углеводоро тве 0,05-1,0 и полиацетали в количе%. ние относится к способа термоокислительной дес ии полиме Иэвесте в полиариленметиленами.способ ингибирования терной деструкции полимерныхпредельных углеводородовтиленами при 160-200 С 111го способа характерна низкаяность полимеров при проведемоокислител карбоцепных полиариленм Для даермостаб ев ПАМ Как ьидно из таблицы, п приводит к значительному у ингибирутэшего эффекта. Так 5 видно, что прогрев ПАМилению его из примера и укаэанных нии процесса термоокислительной деструк ции в присутствии полиариленметиленов,Целью изобретения является повышение термостабильности полимеров.По преглагаемому способу для ингибирования термодеструкции полимеров карбоцепных предельных углеводородов и полиацеталей путем введения полиариленметиленов, у которых каждая метиленовая группа соединяет два диараматических звена, используют полиариленметилены в количе стве 0,05-1,0% от веса полимеров, предварительно прогретые при 200-300 С,Сущность способа заключается в том, что вводят прогретые полиариленметилены (ПАМ) в полимерные карбоцепные предель- Е П р и м е ры 1-12. За меру ингибируюшей активности ПАМ принимают индукционный период окисления полимеров, стабилизированных прогретым и для сравнения непрогретым ПАМ. Окисление проводят на установке, позволяюшей наблюдать за кинетикой поглошения кислорода полимером, 0,01 г ПАМ, прогретого при условиях, приведенных в таблице, растворяют в 20 мл бензола. Затем в 0,02 г полимера вводят такое количество бензольного раст вора ПАМ(0,04-0,2 мл), которое обеспечило бы нужную концентрацию ПАМ в полимере (см, таблицу), Растворитель удаляют в вакууме при остаточном давлении 1 1 0 мм рт, ст. в течение 2 час, Окисление проводят при укаэанных в таблице условиях.356255условиях увеличивает индукционный периодв 15 раз,Кроме того, об ингибирующей активности ПАМ судят по изменению интенсивностиокрашивания бензольного раствора стабили 6зируемого полимера, Образец, стабилизированный ПАМ, после термодеструкцииимеет более глубокую окраску, чтосвидетельствует о более глубоких деструк-тивных процессах по сравнению с образцом, 1 Остсбкчизированьым прогретым ПАМ,Изменение интенсивности окрашивания можно проследить на примере полипропилена. Измерение оптической плотности на И фотоэлектрическом калориметре фЭКНпри нейтральном светофильтре показывает, что оптическая плотность для более окрашенного образца - подвергнутого термоокисдительной деструкции полипропилена, со держащего 0,2 вес. % ПАМ - составляет 0,03 а для подвергнутого термоокислитецьной деструкции в тех же усговиях полипропилена, 1,0 10 1 10 2 10 ф 1,9 10 содержащего 0,2 вес.% прогретого при указан- ныхусловияхПАМ, оптическая плотность 0,022 (пример 3), то есть почти в полтора раза меньше.Оптическая плотность подвергнутого термоокислительной деструкции полипропилена, содержашего 0,1 вес,%. ПАМГ 0,1 О 4, а подвергнутого в тех же условиях термо- окислительной деструкции полипропилена, содержащего 0,1% прогретого ПАМ;0,03, (пример 4), т. е. в 3 раза меньше.Далее приведены молекулярные веса полимеров:Полибутилметакрилат 14,8 10Полигропилен 3,510Сопслимер формальдегидас 2% диоксолана 510.сПолиизобутилен 4 10Полиэтилен низкого давленияПолистиролПоливинилформальПоливинилбутираль811 оа ао лл ад о а о о Оэя фа о оооо сч сЧ о 1 о оо о ал О 1 йЯ о о оо оо Я Я оооо оооР ля оо оо оо оо оо о 8 оо йй й СЧ СЧ д г( тй б 1 оо оо оо оо 4 Ч Я р ( Ю ф о оо оо сО со - - т-( гЧ СЧ 03 оооо оо (О (О с оо сО н ЯЛ о ооа а ооо - оо аа аа оо оо о а а а о оо т-,. ся о оо оо а а оо а о ооц о Ю д5. а " ЮЛ фФ фд Рф 8 но Ф М оЮ ф ф д о м д Ф И о ф Фе ж д Ц ф о3ю1 фУд оо аа ооа 6р оо оо ооо 3 аа тг 1 С р 1 1 т"( Й Й д ффтао 1 ер 1 й В Р Й 8 8 р 8 ас ос а ав ао в ч сО б 1 Р 5 Ч ( ф ФсО ч Р йо о оа Я Я Я(ЧРофоФ С)Я фф ФЕоЛ ф фс ф т"1 йооСЭ й фч фсо3 о Фф (Д до оВо фооФФГ 4 6(цО д. Закаэ 1843/166 . Тираж 610 Подпясное БНИИПИ Государственного комитета Совета Министров СССР по делам иэобретений и открытий 113035, Москва, Ж, Раущская нЫ., д. 4/5Филиал ПЛП "Патент, г. Ужгород, ул. Проектная, 4 формула иэобретений Способ ингибирования термодейструкцни полимерных карбоцепных предельнык углеводородов и полиацеталей путем введения полиариленметиленов, у которых каждая метиленовая группа соединяет два Йиароматических эвена, о т л и ч а юа и й с я тем, что, с целью повышения термостабильностн полнмевв, используютполнариленметнлепы в количестве0,05-1,0 Ъ от веса полимеров. предварительно прогретые прн 20 О-ЭОО С,5. Источники информации принятые Во Вннмание прн экспертизе:1. Авторское свидетельство СССР
