Способ испытания силовых зубчатых передач в замкнутом контуре и стенд для его осуществления

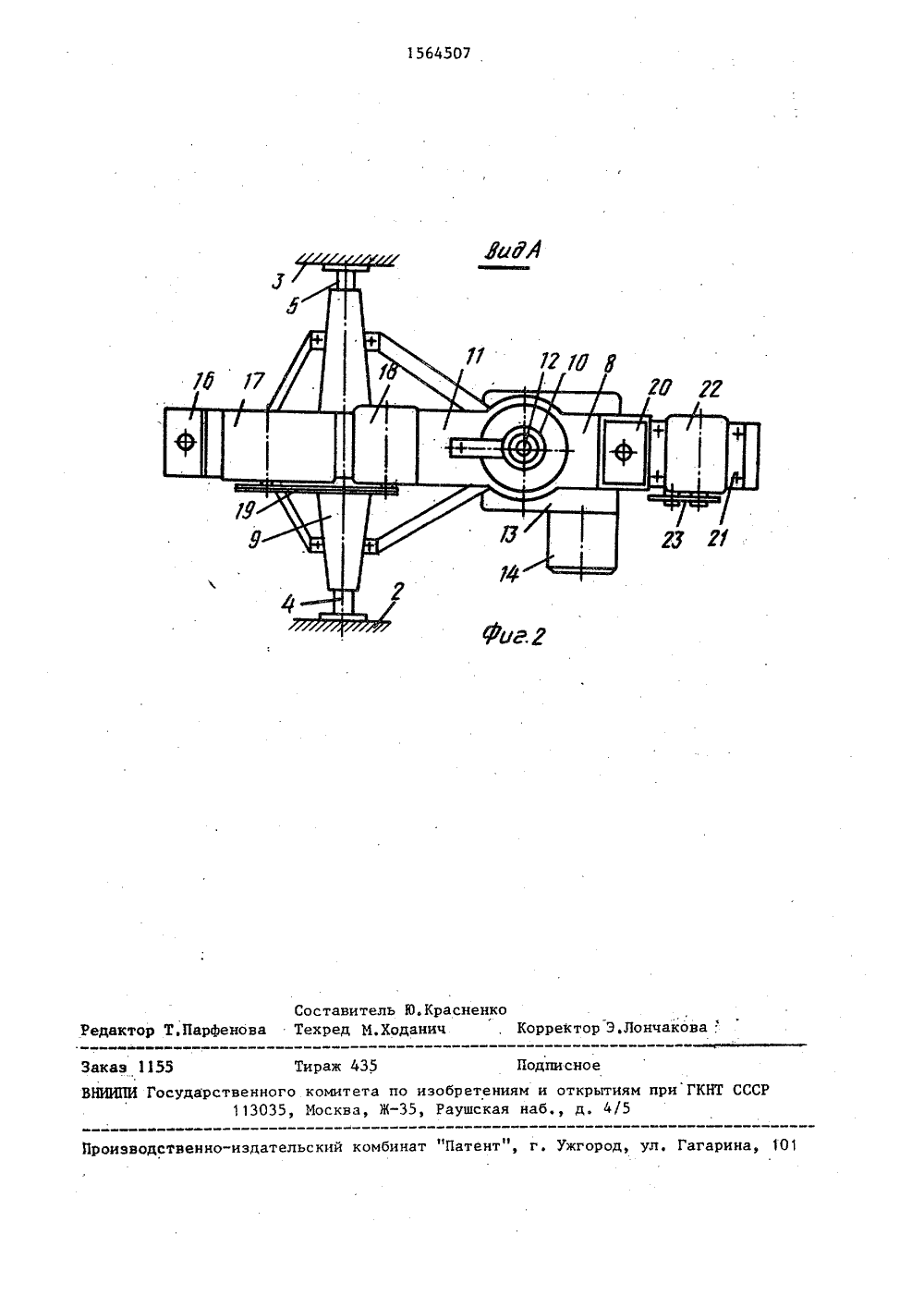

Изобретение относится к машиностроению, а именно к испытательнойтехнике, и может быть использованопри динамических испытаниях. силовыхзубчатых передач по замкнутой схеменагружения, например ведущих мостовтранспортных и тяговых средств.Пелью изобретения является сокращение продолжительности испытанийпутем интенсификации процесса испытаний и расширения диапазона создаваеФмых динамических нагрузок,На фиг,1 изображена схема стенда,реализующего предлагаемый способ испытаний; на фиг.2 - вид А на фиг,1,Способ испытания силовых зубчатыхпередач реализуется в следующей последовательности,Скрепляют с основанием тихоходные(ведомые) валы испытуемой передачии связывают с ее корпусом упругимэлементом другой (ведущий) вал. Прикрепляют к корпусу испытуемой передачи дополнительную массу и регулируют ее центр тяжести. Прикладываютк корпусу передачи циклическую нагрузку и дополнительную регулируемуюциклическую нагрузку, точку приложения последней перемещают в плоскости, параллельной плоскости размещениявалов испытуемой передачи,Стенд содержит основание 1, в опорах 2 и 3 которого закреплены ведомые (тихоходные) валы 4 и 5 испытуемой передачи, например ведущегомоста. Ведущий (быстроходный) вал6 передачи связан упругим элементом7, например торсионным валом с рычагом 8, закрепленным на корпусе 9.передачи. С рычагом 8 шарнирно связан при помощи вертикального шарнира10 дополнительный рычаг 11, имеющийвозможность поворота в плоскости,параллельной плоскости размещениярычага 8.Дополнительный рычаг 11 жесткоприкреплен к оси. 12 шарнира 10, которая кинематически связана с рычагом 8 механизма поворота, выполненйого в виде червячного редуктора 13и электродвигателя 14, имеющего регу;Пируемую частоту вращения. Первый 15и второй 16 грузы установлены соответственно на одном конце рычага 8и на дополнительном рычаге 9, наПоследнем размещено также устройствоСоздания. регулируемой циклическойнагрузки, например в виде вибратора17 непрерывного действия и электродвигателя 18 с цепной передачей 19,На другом конце рычага 8 установленыдополнительный груз 20 и дополнительное устройство создания регулируемойциклической нагрузки также, например,в виде вибратора 21 и электродвигателя 22 с цепной передачей 23,Стенд работает следующим образом,В зависимости от заданного уровня ассиметрии нагружения силовойцепи испытуемой передачи устанавливают ча рычаге 8 грузы 15 и 20. Ассиметричность цикла нагружения задаютпредварительной закруткой и замыканием силового контура упругим элементом 7, статический крутящий моменткоторого уравновешивают опрокидывающим моментом, приложенным к корпусу9 передачи, который создается распожением его центра тяжести в горизонтальной плоскости, проходящей через.оси защемленных ведомых валов 4 и 5,и регулировкой его положения грузами15 и 20.Вращение электродвигателя 22 через цепную передачу 23 передаетсяна ведущий вал вибратора 21, Возникающая при этом циклическая нагрузкачерез рычаг 8 передается корпусу 9испытуемой передачи, под действиемкоторой и упругой силы замкнутогосилового контура корпуса 9 начинает 1 О 15 20 25 30 соверыать циклические колебательныедвижения относительно защемленных вопорах 2 и 3 ведомых валов 4 и 5.Колебательные движения корпуса 9 наведомых валах 4 и 5 преобразуются 35 40 ется корпусом 9. Величину угла колебаний Ы корпуса 9 испытуемой пере.дачи регулируют перемещением вибратора 21 и электродвигателя 22 вдоль рычага 8,45 При работе стенда регулируют частоту вращения ротора электродвигателя 22 с целью согласования частотыприложения циклической нагрузки к рычагу 8, возбуждаемой вибратором 21,с собственной частотой упругих силнагружаемого силового контура испытуемой передачи. Указанные колебательные движения корпуса 9 передачиможно также обеспечить путем воздей. 55 в циклические колебания первоначально заданного статистического крутящего момента, который от валов 4 и 5через испытуемую передачу, ее ведущийвал 6, упругий элемент 7 воспринима 1564507ствия на рычаг 8 дополнительным устройством создания циклической нагрузки, выполненным в виде кривошипно-шатунного механизма, привод которого установлен на основании 1, илив виде гидропульсатора (не показаны),установленного между рычагом 8 и основанием 1,Вращение электродвигателя 1 черезцепную передачу 19 передается на ведущий вал вибратора 17. Возникающаяпри этом циклическая нагрузка черездополнительный рычаг 11, вертикальный шарнир 10, рычаг 8 передаетсякорпусу 9 испытуемой передачи, Грузами 16 и перемещением вибратора .17и электродвигателя 18 вдоль по дополнительному рычагу 11 настраивают колебательную систему последнего, используя его упругие свойства, Подборомчастоты вращения ротора электродви-гателя 17 согласовывают частоту возбуждаемой вибратором 17 нагрузки сциклическим воздействием упругих 25сил дополнительного рычага 11 и установленных на нем масс грузов 16,вибратора 17 и электродвигателя 18,Вращение электродвигателя 14 черезчервячный редуктор 13, .ось 12 вертикального шарнира 10 передается дополнительному рычагу 11, при этом перемещается точка приложения циклическойнагрузки в плоскости, параллельнойплоскости размещения валов 4-6 ис 35пытуемой передачи, от дополнительногорычага к рычагу 8 и, соответственно,к корпусу 9 испытуемой передачи,При испытаниях циклические нагрузки, возбуждаемые вибраторами 21 40и 17, суммируются и нагружают испытуемую передачу, Наибольшие зйачениянагрузок могут быть получены, когдавозбуждаемые частоты равны между со-.бой или кратны, Величина суммарной 45нагрузки зависит также от взаимногоуглового положения рычагов 8 и 11.Предлагаемый способ позволяетрасширить диапазон создаваемых динамических нагрузок и интенсифицировать процесс испытанийКроме того, он обеспечивает возможность проведения как динамических исследований, так и испытаний силовых зубчатых трансмиссий тяговых и транспортных средств, оснащенных упоавляемыми стрелами, несущими рабочие органы.Формула изобретения1Способ испытания силовых зубчатых передач в замкнутом контурепо авт. св. Р 873005, о т л и ч а ю -щ и й с я тем, что, с целью сокращения продолжительности испытаний,прикладывают к корпусу испытуемойпередачи дополнительную регулируемуюциклическую нагрузку, точку приложения которой перемещают в плоскости,параллельной плоскости размещениявалов испытуемой передачи,2. Стенд для испытания силовых зубчатых передач в замкнутом контуре, содержащий основание, размещенные на нем опоры, предназначенные для крепления ведомых валов испытуемой передачи, прикрепляемый к корпусу последней рычаг, предназначенный для связи рычага с ведущим валом испытуемой передачи упругий элемент, установленный с возможностью поворота в плоскости, параллельной плоскости размещения рычага, и шарнирно связанный с ним дополнительный рычаг, шарнирно связывающий последний с основным рычагом механизма поворота, грузы, первый из которых установлен на одном конце основного рычага, второй - на дополнительном рычаге, и размещенное на последнем устройство создания регулируемой циклической нагрузки, о т л и ч а ю щ и й с я тем, что, с целью сокращения продолжительности испытаний, он снабжен дополнительным грузом и устройством создания регулируемой циклической нагрузки, размещенными на другой конце основного рычага.1564507Составитель Ю.Красненко Редактор ТЛарфенова Техред М,Ходанич , Корректор Э.ЛончаковаЗаказ 1155 Тираж 435 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д, 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул, Гагарина, 101
