Генератор прямоугольных импульсов

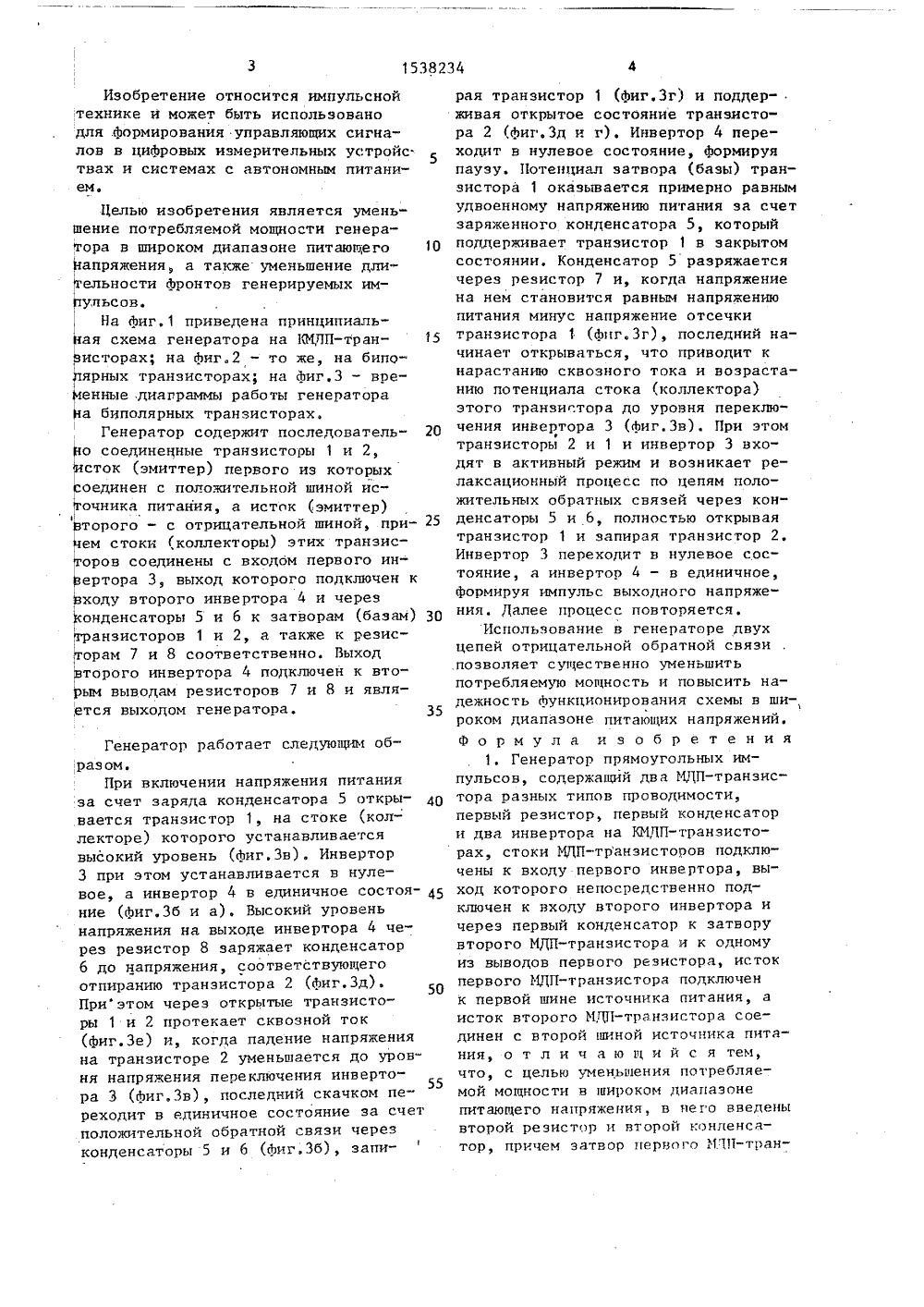

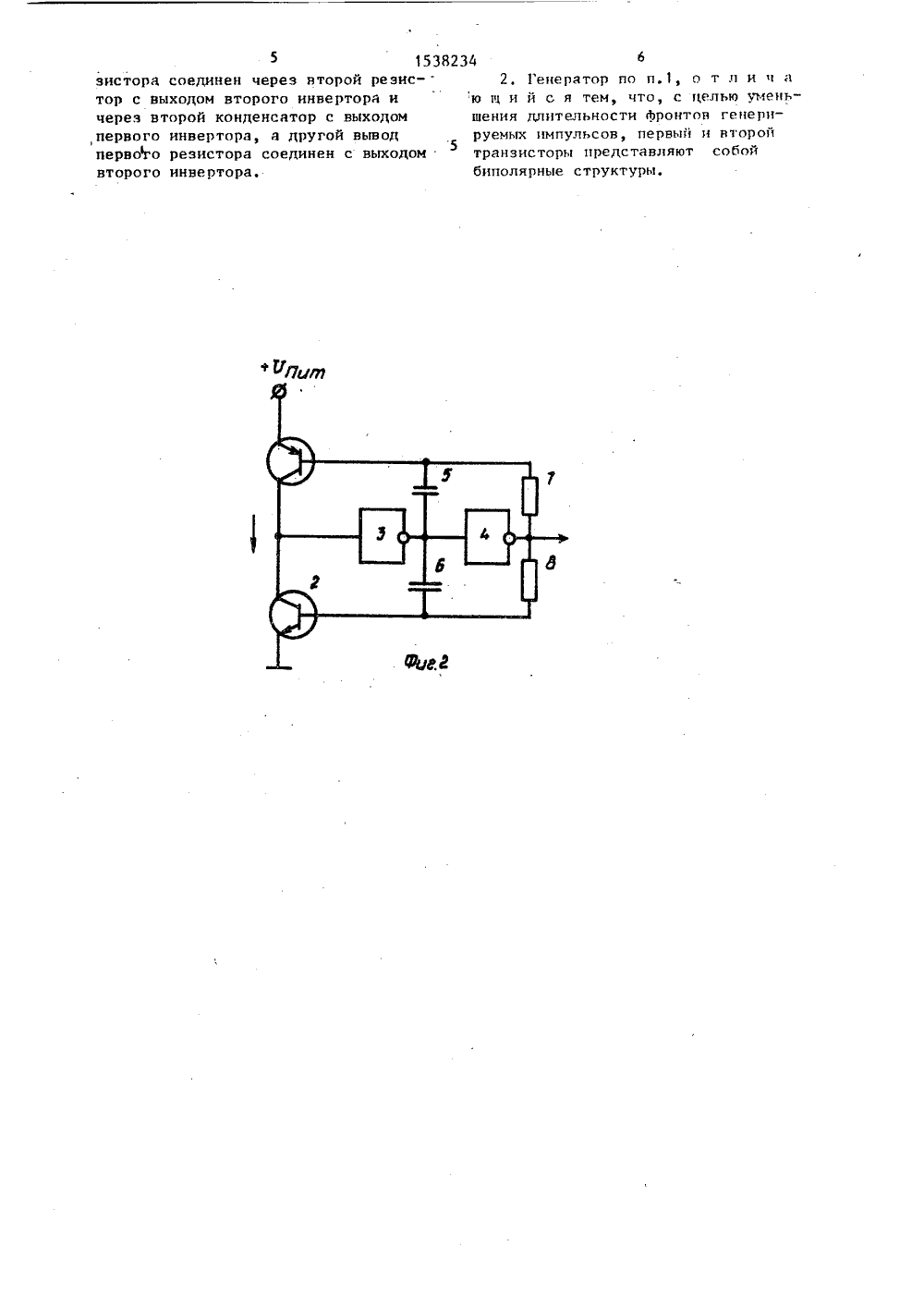

(51) 5 Н ИСАНИЕ ИЗОБРЕТЕНИЯ Ъ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(57) Изобретение относится к импуль ной технике и может быть использова 2но дпя формирования управляющих сигналов в цифровых измерительных ус"тройствах и системах с автономнымпитанием, Целью изобретения является уменьшение потребляемой мощностигенератора в широком диапазоне изменения питающего напряжения. Другойцелью является уменьшение длительности фронтов генерируемых импульсов,Генератор выполнен на двух транзисторах 1 и 2, двух инверторах 3 и 4,конденсаторах 5 и 6 и резисторах 7и 8. В генераторе использованы двецепи отрицательной обратной связи,что позволило существенно уменьшитьпотребляемую мощность и повыситьнадежность функционирования генератора в широком диапазоне питающих напряжений, 1 з.п. ф-лы, 3 ил,1538234 50 3Изобретение относится импульсной технике и может быть использовано для .Формирования управляющих сигналов в цифровых измерительных устройс. твах и системах с автономным литани- еме Целью изобретения является уменьШение потребляемой мощности генератора в широком диапазоне питающего 10апряжения, а также уменьшение длиельности Фронтов генерируемых имупьсов.На Фиг,1 приведена принципиаль"ая схема генератора на КМЧП-транисторах; на фиг.2 - то же, на бипоярных транзисторах; на Фиг.З - вреенные диаграммы работы генератораа биполярных транзисторах,Генератор содержит последовательо соединенные транзисторы 1 и 2,исток (эмиттер) первого из которыхсоединен с положительной шиной исночника питания, а исток (эмиттер)торого - с отрицательной шиной, прием стоки (коллекторы) этих транэисоров соединены с входом первого инертора 3, выход которого подключен кходу второго инвертора 4 и черезонденсаторы 5 и б к затворам (базам) 30анзисторов 1 и 2, а также к резисорам 7 и 8 соответственно. Выходторого инвертора 4 подключен к втоым выводам резисторов 7 и 8 и явля,ется выходом генератора. 35 Генератор работает следующим образом.При включении напряжения питания за счет заряда конденсатора 5 открывается транзистор 1, на стоке (кол- лекторе) которого устанавливается высокий уровень (Фиг,Зв). Инвертор 3 при этом устанавливается в нулевое, а инвертор 4 в единичное состоя ние (Фиг.36 и а). Высокий уровень напряжения на выходе инвертора 4 через резистор 8 заряжает конденсатор б до напряжения, соответствующего отпиранию транзистора 2 (фиг,Зд). Приэтом через открытые транзисторы 1 и 2 протекает сквозной ток (Фиг.Зе) и, когда падение напряжения на транзисторе 2 уменьшается до уровня напряжения переключения инвертора 3 (Фиг.Зв), последний скачком переходит в единичное состояние за счет положительной обратной связи через конденсаторы 5 и 6 (фиг,Зб), запирая транзистор 1 (фиг.Зг) и поддерживая открытое состояние транзистора 2 (фиг.Зд и г). Инвертор 4 переходит в нулевое состояние, формируя паузу. Потенциал затвора (базы) транзистора 1 оказывается примерно равным удвоенному напряжению питания за счет заряженного конденсатора 5, который поддерживает транзистор 1 в закрытом состоянии. Конденсатор 5 разряжается через резистор 7 и, когда напряжение на нем становится равным напряжению питания минус напряжение отсечки транзистора 1 (Фпг.Зг), последний начинает открываться, что приводит к нарастанию сквозного тока и возрастанию потенциала стока (коллектора) этого транзистора до уровня переключения инвертора 3 (Фиг.Зв). При этом транзисторы 2 и 1 и инвертор 3 входят в активный режим и возникает релаксационный процесс по целям положительных обратных связей через конденсаторы 5 и 6, полностью открывая транзистор 1 и запирая транзистор 2, Инвертор 3 переходит в нулевое состояние, а инвертор 4 - в единичное, Формируя импульс выходного напряжения, Далее процесс повторяется,Использование в генераторе двух цепей отрицательной обратной связи позволяет существенно уменьшить потребляемую мощность и повысить надежность функционирования схемы в ши-, роком диапазоне питающих напряжений. формула и з о б р е т е н и я1, Генератор прямоугольных импульсов, содержащий два МДП-транзистора разных типов проводимости, первый резистор первый конденсатор и два инвертора на КМДП-транзисторах, стоки МДП-транзисторов подключены к входу первого инвертора, выход которого непосредственно подключен к входу второго инвертора и через первый конденсатор к затвору второго МДП-транзистора и к одному иэ выводов первого резистора, исток первого МДП-транзистора подключен к первой шине источника питания, а исток второго МДП-транзистора соединен с второй шиной источника питания, о т л и ч а ю щ и й с я тем, что, с целью уменьшения потребляемой мощности в широком диапазоне питающего напряжения, в него введены второй резистор и второй конденсатор, причем затвор первого 1 ЦП-тран5 1538234 6 зистора соединен через второй резис- - 2. Генератор по п.1, о т л и ч а тор с выходом второго инвертора и ю щ и й с я тем, что, с целью умень- через второй конденсатор с выходом шения длительности Фронтов генерипервого инвертора, а другой вывод руемых импульсов, первый и второй5нервого резистора соединен с выходом транзисторы представляют собой второго инвертора. биполярные структуры.1538234 фР Чь Составитель Н. Ферапонтова Редактор И,Дербак Техред Л.Сердюкова Корректор С.ШекмаЗакаВНИИП 7 НТ ССС зоб ениям и кая наб Го ауш Производственно-издательский комбинат "Патент", г, Ужго л. Гагарина, 10 Фи
