Способ отделки целлюлозосодержащих текстильных материалов

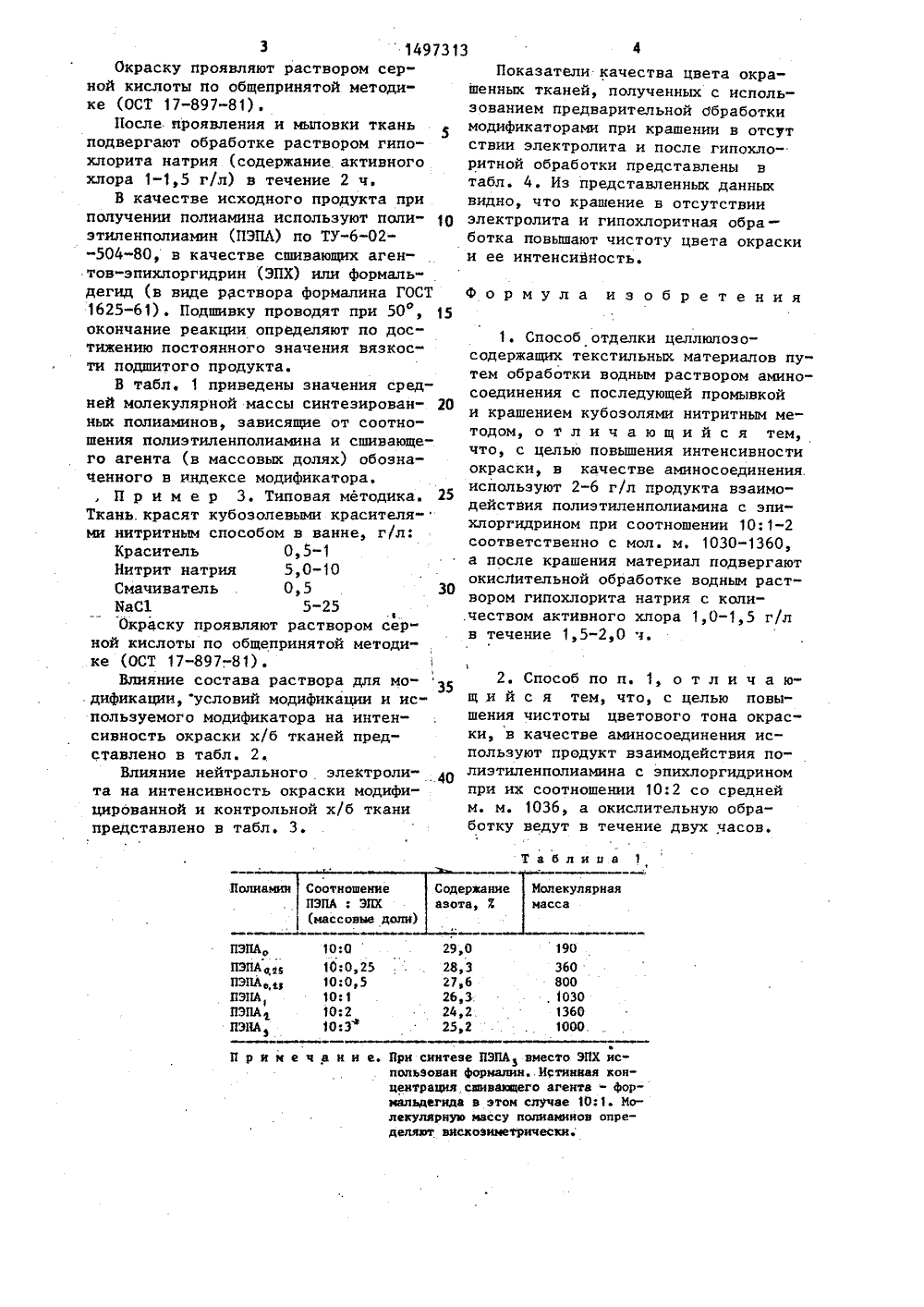

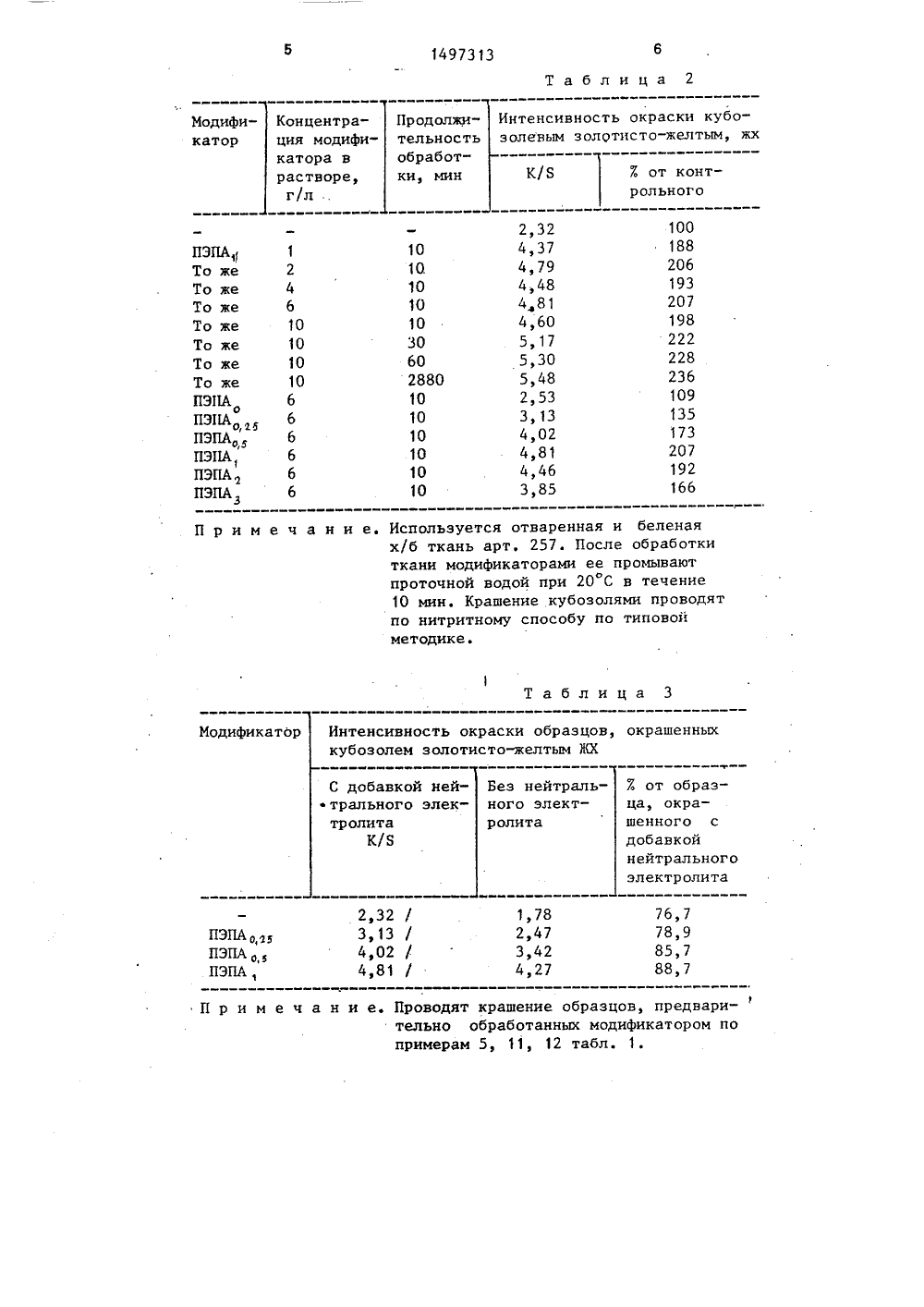

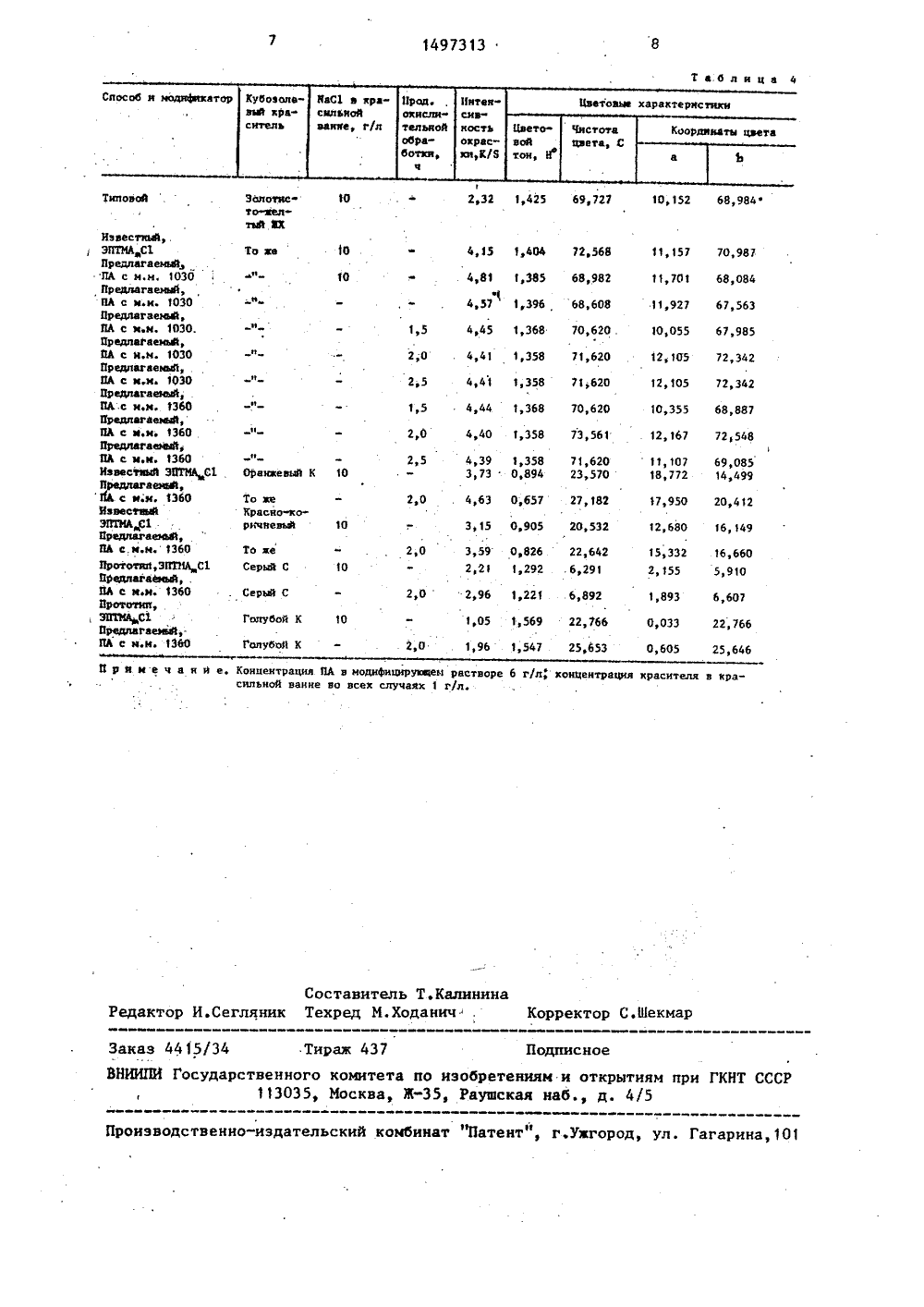

(59 4 Р 06 Р 1/28 1 г,Д,У Й,ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ КрасительНитрит натрияСмачивательОП15-10 0,5 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГННТ СССР(71) Каунасский политехнический институт им. Антанаса Снечкусаи Паневежское производственное объединение льна "Линас"(57) Изобретение относится к областикрасильно-отделочного производства,в частности к способу крашения хлопчатобумажной ткани куоозолями. Использование предложенного способа Изобретение относится к красильно-отделочному производству, в частности к способу отделки целлюлозосодержащих текстильных материаловкубозолями,1Цель изобретения - повышение ин 4тенсивности и чистоты цветового тона окраски,П р и м е р 1(известный способ).Ткань обрабатывают водным растворомхлорида эпоксипропилтриметиламмония(ЭПТМАМС 1) концентрацией 20 г/л, содержащим 10 г/л сухого вещества, отжимают до 1007. привеса, высушиваютпри 80-100 С, термообрабатывают при120 фС 2 мин, промывают и красят позволяет повысить интенсивность окраски на 13-147 за счет тбго, чтоперед крашением нитритным методомкубозолями ткань обрабатывают 26 г/л продукта взаимодействия полиэтнленполиамина с эпихлоргидриномпри соотношении 10:1-2 соответственно с мол. мас. 1030-1360. Послекрашения ткань подвергают окислитель ной обработке водным раствором гипохлорита натрия с количеством активного хлора 1,0-1,5 г/л в течение 1,52 ч. Для повышения чистоты цветового тона окраски на 9-127 используют продукт взаимодействия полиэтиленполиамина с эпихлоргидрином присоотношении их 10:2 со средней мол.мас. 1036, а окислительную обработкуведут в течение 2 ч. 2 з.п. ф-лы,4 табл,кубозолями, нитритным методом по типовой методике.П р и м е р 2. Ткань обрабатывают водным раствором полиамина с молекулярной массой 800-1360 и концентрацией 2-6 г/л при комнатной температуре (10 мин, модуль ванны 20), промывают проточной водой и красят кубозолевыми. красителями нитритным методом в отсутствие МаС 1 в ванне, г/л:, 10303601000. 29,0 28,3 27)6 26,3 24,2 25,2 О:О1 О:0,2510:0,51 О:11 О:21 О:3 ПЭПА пэпаО,Ф 5 ПЭПАПЭПА,ПЭПА,ь При синтезе ПЭПА польэован формали цеитрацня сюивасщ мальдегида в этом лекулярную массу делают вискоэиметр и и эх исниая коя ита - фор О:1. Монов опревместИсти го аг случа олиами ически ание. 3 149731Окраску проявляют раствором серной кислоты по общепринятой методике (ОСТ 17-897-81).После проявления и мыповки ткань подвергают обработке раствором гипохлорита натрия (содержание активного хлора 1-1,5 г/л) в течение 2 ч.В качестве исходного продукта при получении полиамина используют поли" 1 О этиленполиамин (ПЭПА) по ТУ-02- -504-80, в качестве сшивающих агентов-эпихлоргидрин (ЭПХ) или формальдегид (в виде раствора формалина ГОСТ 1625-61), Подшивку проводят при 50 , 15 окончание реакции определяют по достижению постоянного значения вязкости подшитого продукта.В табл. 1 приведены значения средней молекулярной массы синтезирован ных полиаминов, зависящие от соотношения полиэтиленполиамина и сшивающего агента (в массовых долях) обозначенного в индексе модификатора.П р и м е р 3. Типовая методика. 25 Ткань. красят кубозолевыми красителями нитритным способом в ванне, г/л:Краситель 0,5-1Нитрит натрия 5,0-10Смачиватель 0,5 30БаС 1 5-25Окраску проявляют раствором серной кислоты по общепринятой методике (ОСТ 17"897-, 81).Влияние состава раствора для модификации, условий модификации и используемого модификатора на интенсивность окраски х/б тканей представлено в табл. 2.Влияние нейтрального электроли та на интенсивность окраски модифи" цированной и контрольной х/б ткани представлено в табл. 3. Показатели качества цвета окрашенных тканей, полученных с использованием предварительной Обработки модификаторами при крашении в отсут ствии электролита и после гипохлоритной обработки представлены в табл. 4. Из представленных данных видно, что кращение в отсутствии электролита и гипохлоритная обработка повьппают чистоту цвета окраски и ее интенсивность. формула изобретения 1. Способ отделки целлюлозосодержащих текстильных материалов путем обработки водным раствором аминосоединения с последующей промывкой и крашением кубозолями нитритным методом, отличающийся тем, что, с целью повьппения интенсивности окраски, в качестве аминосоединения. используют 2-6 г/л продукта взаимодействия полиэтиленполиамина с эпихлоргидрином при соотношении 10:1-2 соответственно с мол. м. 1030-1360, а после крашения материал подвергают окисЛительной обработке водным раствором гипохлорита натрия с количеством активного хлора 1,0-1,5 г/л в течение 1,5-2,0 ч. 2. Способ по п. 1, о т л и ч а ющ и й с я тем, что, с целью повышения чистоты цветового тона окраски, в качестве аминосоединения используют продукт взаимодействия полиэтиленполиамина с эпихлоргидрином при их соотношении 10;2 со средней м. м. 1036, а окислительную обработку ведут в течение двух часов.1497313 Таблица 2 Интенсивность окраски кубозолевым золотисто-желтым, жх Концентрация модификатора в растворе, г/л Продолжительность обработ" ки мин Модификатор К/8 7 от контрольного П р и м е ч а н и е. Используется отваренная и беленаях/б ткань арт. 257. После обработкиткани модификаторами ее промываютпроточной водой при 20 С в течение10 мин. Крашение кубозолями проводятпо нитритному способу по типовойметодике.Таблица 3 Модификатор Интенсивность окраски образцов, окрашенных кубозолем золотисто-желтым ЖХС добавкой ней трального электролитаК/8 7 от образца, окрашенного сдобавкойнейтральногоэлектролита Без нейтрального электролита 2,32 / 3,13 / 4,02 / 4,81 / 1,78 2,47 3,42 4,27 76,7 78,9 85,7 88,7 ПЭПА о,гюПЭПА ОПЭПА,П р и м е ч а н и е. Проводят крашение образцов, предвари-тельно обработанных модификатором попримерам 5, 11, 12 табл. 1. ПЭПА То же То же То же То же То же То же То же ПЭПА ПЭПА ПЭПАО ПЭПА, ПЭПА 1 2 4 6 10 10 10 10 6 6 6 6 6 6 10 10.10 10 10 30 60 2880 10 10 10 10 10 10 2,32 4,37 4,79 4,48 4 81 4,60 5 ь 17 5,30 5,48 2,53 3,13 4,02 4,81 4,46 3,85 100 188 206 193 207 198 222 228 236 109 135 173 207 192 166,66 22,64 6,291 0,826 ,292 2,0 То ае Серьй Пр ПА Пр П 221 6,892 22,76625,653 О 2 893 Серьй СГолубой К редлагаеьвй с к,к. 1360 2 76 5,64 1,569 0,03 Голубой К,547 0,6 П р и к е ч а н и е. концентрация ПА в иодифицирукееь растворе 6 г/л концентрация красителя в кра сильной ванне во всея случаяк 1 г/л. ктор И.Сегляник Заказ 44 15/34 Тираж 437 Подписное ВНИИПИ Государственного комитета по изобретениям и отк113035, Москва, 3-35, Раушская наб., д тиям при Г4/5 Производственно-издательский комбинат "Патент", гУжгород, ул. Гагарина,10 ненастный .ЭПТА С 1 То веПредлагаемьйПА с м.м. 1030- Предлагаеный,ПА с м.к. 030е мПредлагаеайПА с к.к. 1030.Предла аемьй,ПА с к.и. 1030ПредлагаемыйПА с к,к. 1030 -Предлагаемый,ПА с кк, 1360 нПредлагаевайПА с м.к 360,ПредлагаеайПА с м.м. 360Иввествый ЭПТАПаекьйс к.и, 1360 То веИзвестный КЭПТА С 1 ряредлагаеньй,ПА с.м.к. 1360Прототип,эпТА,С 1едлагаакый.с кк. 1360 ставитель Т.Калининахред МХоданич . Корректор С.Шекм
