Стенд для испытания фрикционных материалов, преимущественно для тракторов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 146585
Авторы: Бегиджанова, Попов, Харач
Текст

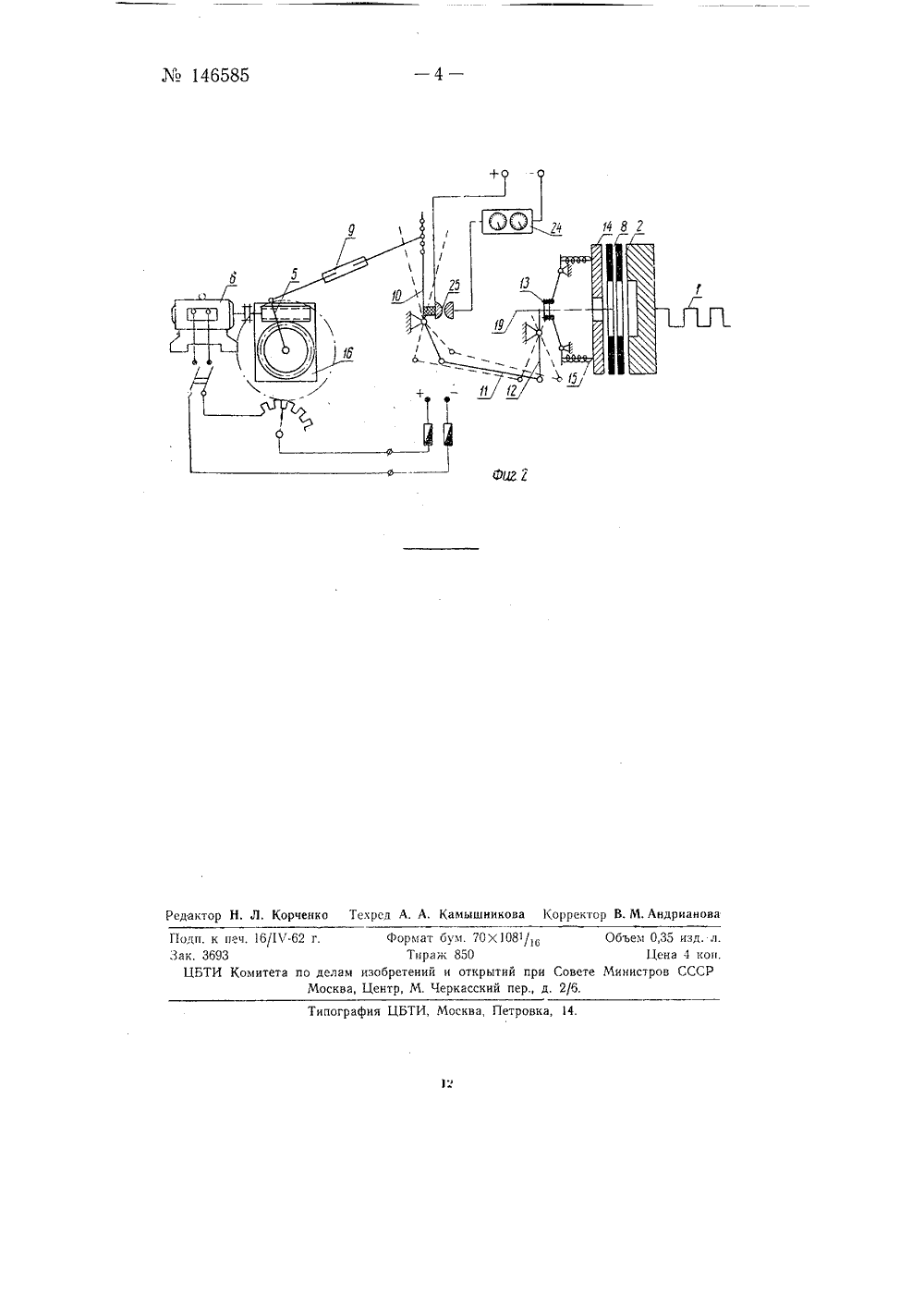

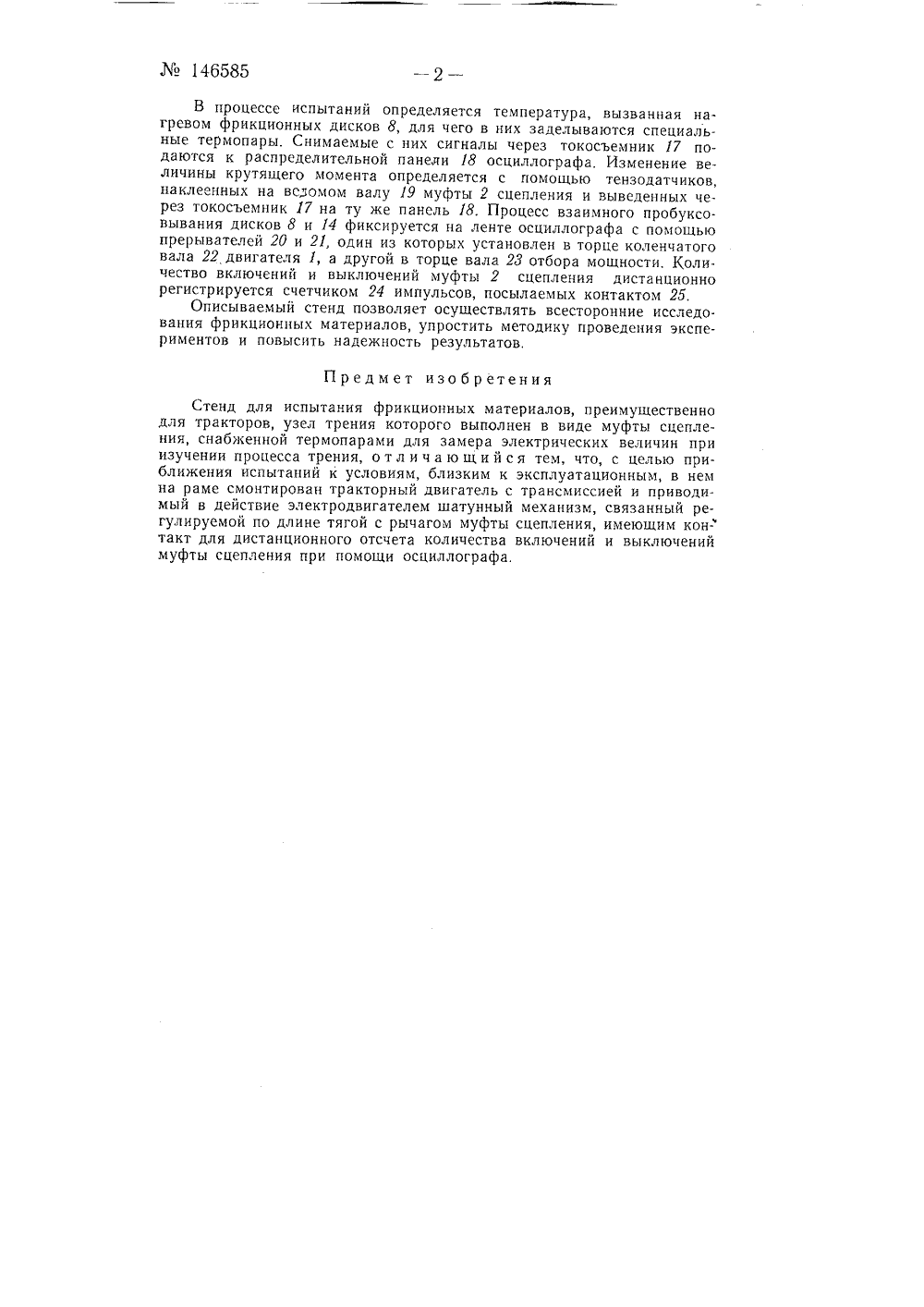

Ло 146585 Класс 421, 38 о 1сссю ОПИСАНИЕ ИЗОБРЕТЕНИЯН АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Подписная группа Л 172Г. М. Харач, С, Н. Попов и А. П. Бегиджанова СТЕНД ДЛЯ ИСПЫТАНИЯ ФРИКЦИОННЪХ МАТЕРИАЛОВ, ПРЕИМУЩЕСТВЕННО ДЛЯ ТРАКТОРОВЗаявлено 27 июля 1961 г. за Ле 740010/27 в Комитет по делам изобретений и открытий при Совете Министров СССРОпубликовано в Бюллетене изобретений Ло 8 за 1962 г.Известны стенды для испытания фрикционных материалов, преимущественно для тракторов, узел трения которых выполнен в виде муфты сцепления, снабженной термопарами для замера электрических величин при изучении процесса трения. Однако испытания на таких стендах проводятся в условиях, далеких от эксплуатационных.В описываемом стенде для приближения испытаний к условиям, близким к эксплуатационным, на раме смонтирован тракторный двигатель с трансмисс,.ей и приводимый в действие электродвигателем шатунный механизм, связанный регулируемой по длине тягой с рычагом муфты сцепления, имеющим контакт для дистанционного отсчета количества включений и выключений муфты сцепления при помощи осциллографа.На фиг, 1 изображена схема стенда; на фиг. 2 - схема шатунного механизма.Стенд для испытания фрикциопных материалов состоит из рамы, тракторного двигателя 1, установленного на ней, муфты 2 сцепления, коробки 3 перемены передач, ведущей передачи 4, шатунного механизма 5 с электродвигателем б, тормозов 7 и шлейфового осциллографа.Фрикционные материалы, подлежащие испытанию, в виде дисков о устанавливаются в муфту 2 сцепления, после чего запускается двигатель 1 и включаются тормоза 7, создающие нагрузку, величина которой определяется методикой проведения испытаний. При этом периодичность включений муфты 2 задается механизмом 5, регулируемая тяга 9 которого через рычаги 10, 11 и 12 воздействует на выжимной подшипник 13 муфты 2, а степень поджатия дисков 8 со стороны ведущего диска 14 зависит от пружин 15. Для изменения числа включений производится перенастройка червячного редуктора 1 б механизма 5.146585В процессе испытаний определяется температура, вызванная нагревом фрикционных дисков 8, для чего в них заделываются специальные термопары. Снимаемые с них сигналы через токосъемник 17 подаются к распределительной панели 18 осциллографа. Изменение величины крутящего момента определяется с помощью тензодатчиков, наклеенных на ведомом валу 19 муфты 2 сцепления и выведенных через токосъемник 17 на ту же панель 18. Процесс взаимного пробуксовывания дисков 8 и 14 фиксируется на ленте осциллографа с помощью прерывателей 20 и 21, один из которых установлен в торце коленчатого вала 22 двигателя 1, а другой в торце вала 23 отбора мощности. Количество включений и выключений муфты 2 сцепления дистанционно регистрируется счетчиком 24 импульсов, посылаемых контактом 25.Описываемый стенд позволяет осуществлять всесторонние исследования фрикционных материалов, упростить методику проведения экспериментов и повысить надежность результатов.Предмет изобретенияСтенд для испытания фрикционных материалов, преимущественно для тракторов, узел трения которого выполнен в виде муфты сцепления, снабженной термопарами для замера электрических величин при изучении процесса трения, о т л и ч а ю щ и й с я тем, что, с целью приближения испытаний к условиям, близким к эксплуатационным, в нем на раме смонтирован тракторный двигатель с трансмиссией и приводимый в действие электродвигателем шатунный механизм, связанный регулируемой по длине тягой с рычагом муфты сцепления, имеющим кон- такт для дистанционного отсчета количества включений и выключений муфты сцепления при помощи осциллографа.146585 Редактор Н. Л. Корченко Техред А, А. Камышникова Корректор В.М. Андрианова Типография ЦБТИ, Москва, Петровка, 14,Подп, к п.ч, 16/1 Уг,Зак, 3693ЦБТИ Комитета по деламМосква,Формат бум. 70 Х 108/, Объем 0,35 изд. л,Тцрагк 850 Цена 4 коп,изобретений и открытий при Совете Министров СССРЦентр, М. Черкасский пер., д. 2/6.
