Стенд для испытания зубчатых передач

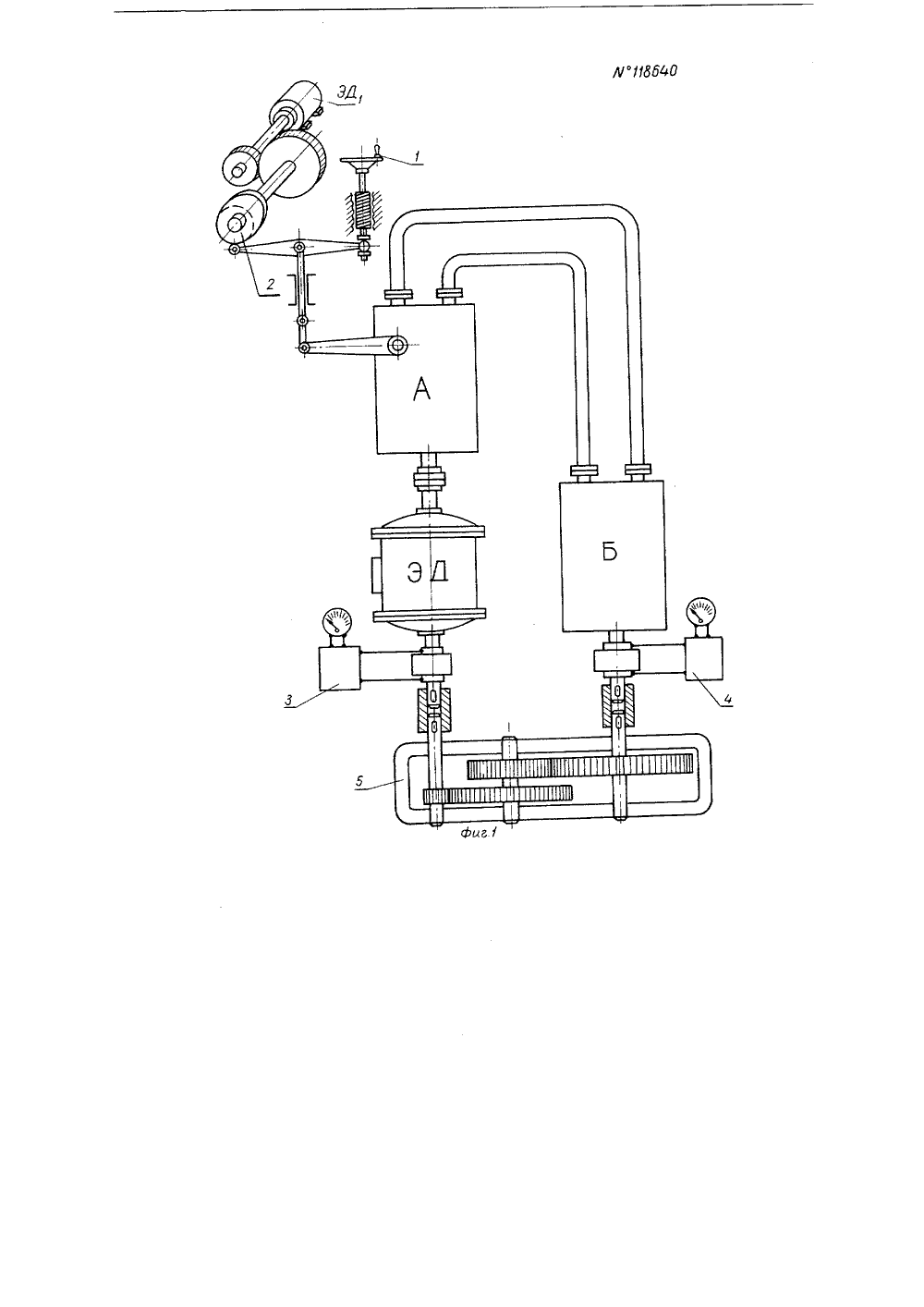

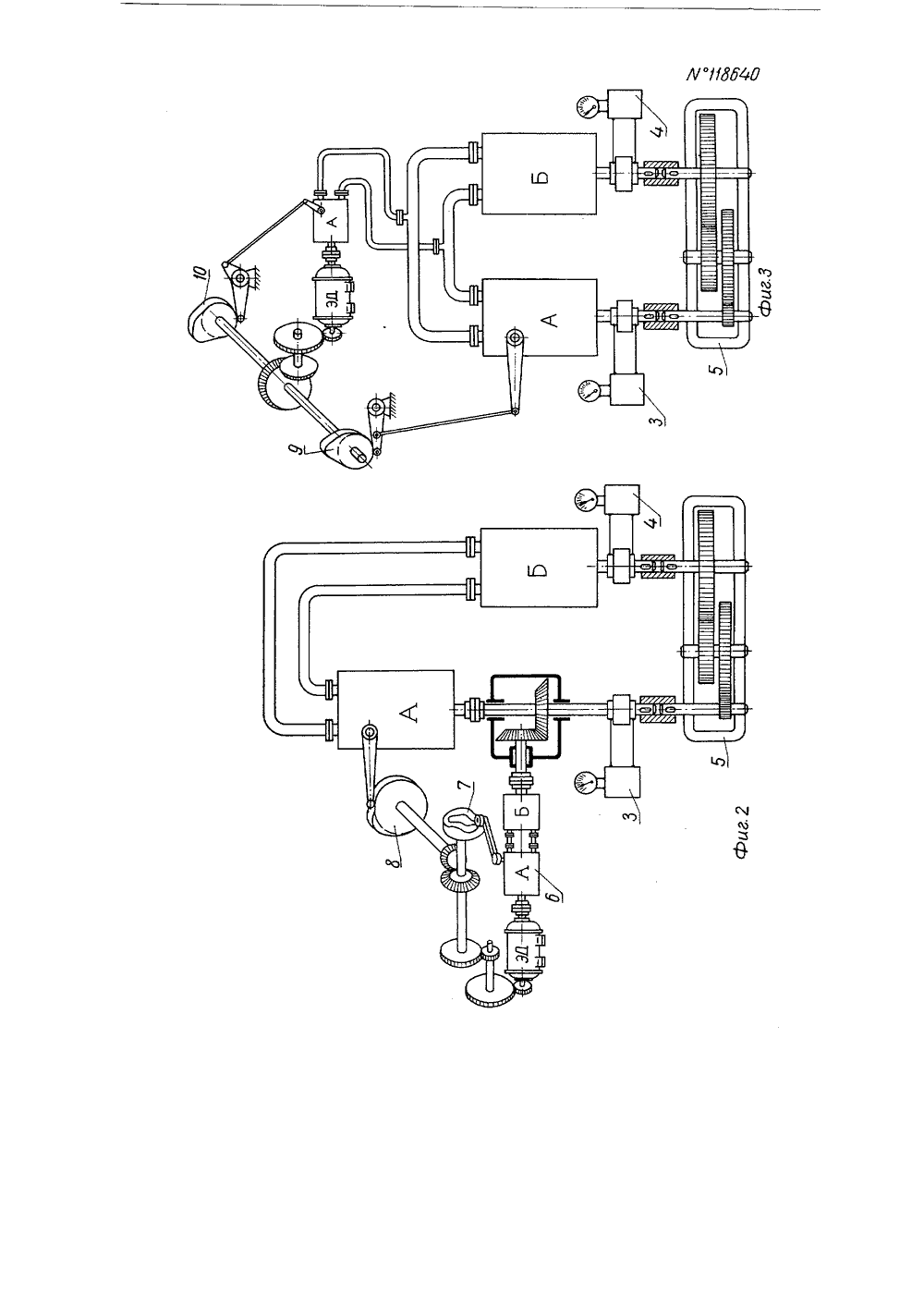

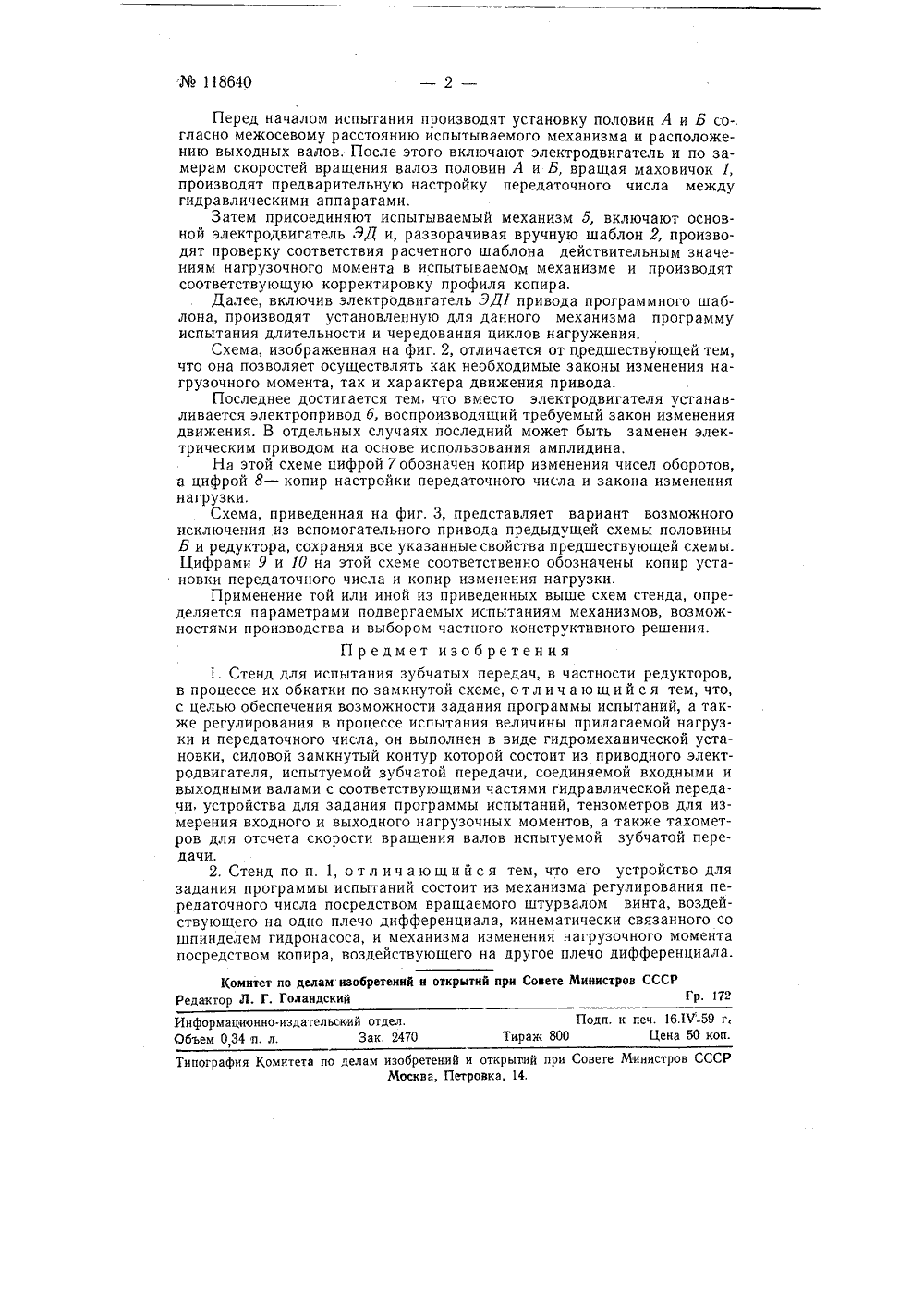

Ж 118640 Класс 421 с, 21 к СССР ЛИС БРЕТЕНИЯДЕТЕЛЬСТВУ НИЕ ИЗОРСКОМУ СВ Брилль и Ю, А. Рябов СТЕНД ДЛЯ ИСП ЫТАН ИЯ ЗУБЧАТЫХ П ЕРЕД Заявлено 21 июня 1958 г, за602325/25 в Комитет по делам изобретени открытий при Совете Министров СССР Из техническои, литературы известны стенды для испытания в процессе обкатки по замкнутой схеме зубчатых передач и редукторов. В этих устройствах нагружение испытуемого механизма осуществляется посредством тормозного устройства или нагрузочного генератора, а также используются упругие деформации закручиваемого вала.Отличительная особенность предлагаемого стенда подобного назначения заключается в том, что он выполнен в виде гидромеханической установки, Силовой замкнутый контур этой установки состоит из приводного электродвигателя, испытуемой зубчатой передачи, соединенной входным и выходным валами с соответствующими частями гидравлической передачи, снабженной гибкими или шарнирными трубопроводами. Этот силовой контур содержит также устройство для задания программы испытаний, тензометры для измерения входного и выходного нагрузочных моментов, а также тахометры для подсчета скорости вращения валов испытуемой зубчатой передачи.Такое выполнение стенда обеспечивает возможно ания программы испытаний, а также возможность регулировани ессе испытания величины прилагаемой нагрузки и передаточноОсобенность стенда заключается также в конструкции того выше устройства для задания программы испытаний,Устройство это содержит механизм регулирования передаточного числа, снабженный вращаемым посредством штурвала винтом. Последний воздействует на одно плечо дифференциала, кинематическн связанного со шпинделем гидронасоса. На другое плечо дифференциала воздействует копир механизма изменения нагрузочного момента,На фиг. 1, 2 и 3 - соответственно изображены три варианта схемы стенда.Схема, показанная на фиг. 1, позволяет осуществлять любые практически встречающиеся законы нагружения привода по моменту при постоянной скорости вращения, определяемой установленным электродвигателем, В соответствии с этой схемой стенд состоит в основном из двух половин А и Б гидропривода, гибких или шарнирных соединительных трубопроводов, приводного электродвигателя ЭД, механизма задания программы испытания с маховичком 1 установки передаточного числа гидравлической редукции и программного шаблона 2 изменения нагрузочного момента. Стенд содержит также два тензометрических устройства 3 и 4 для измерения входного и выходного момента, тахометры отсчета скорости вращения валов подвергающегося испытаниям редуктора (или специального механизма) 5. сть зад я в проц го числа упомяну118640 Комитет по делам изобретений н открытий при Совете Министров СССР Редактор Л, Г. Голандский Гр. 172Подп. к печ. 16,1 ЧгТираж 800 Цена 50 коп. Информационно. издательский отдел,Объем 0,34 и. л. Зак. 2470 Типография Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Петровка, 14.Перед началом испытания производят установку половин А и Б со-.гласно межосевому расстоянию испытываемого механизма и расположению выходных валов, После этого включают электродвигатель и по замерам скоростей вращения валов половин А и Б, вращая маховичок 1,производят предварительную настройку передаточного числа междугидравлическими аппаратами.Затем присоединяют испытываемый механизм б, включают основной электродвигатель ЭД и, разворачивая вручную шаблон 2, производят проверку соответствия расчетного шаблона действительным значениям нагрузочного момента в испытываемом механизме и производятсоответствующую корректировку профиля копира.Далее, включив электродвигатель ЗД 1 привода программного шаблона, производят установленную для данного механизма программуиспытания длительности и чередования циклов нагружения.Схема, изображенная на фиг. 2, отличается от предшествующей тем,что она позволяет осуществлять как необходимые законы изменения нагрузочного момента, так и характера движения привода.Последнее достигается тем, что вместо электродвигателя устанавливается электропривод 6, воспроизводящий требуемый закон изменениядвижения. В отдельных случаях последний может быть заменен электрическим приводом на основе использования амплидина,На этой схеме цифрой 7 обозначен копир изменения чисел оборотов,а цифрой 8 в копир настройки передаточного числа и закона изменениянагрузки.Схема, приведенная на фиг. 3, представляет вариант возможногоисключения из вспомогательного привода предыдущей схемы половиныБ и редуктора, сохраняя все указанные свойства предшествующей схемы.Цифрами 9 и 10 на этой схеме соответственно обозначены копир установки передаточного числа и копир изменения нагрузки,Применение той или иной из приведенных выше схем стенда, определяется параметрами подвергаемых испытаниям механизмов, возможностями производства и выбором частного конструктивного решения.Предмет изобретения1. Стенд для испытания зубчатых передач, в частности редукторовв процессе их обкатки по замкнутой схеме, о т л и ч а ю щ и й с я тем, что,с целью обеспечения возможности задания программы испытаний, а также регулирования в процессе испытания величины прилагаемой нагрузки и передаточного числа, он выполнен в виде гидромеханической установки, силовой замкнутый контур которой состоит из приводного электродвигателя, испытуемой .зубчатой передачи, соединяемой входными ивыходными валами с соответствующими частями гидравлической переда.чи, устройства для задания программы испытаний, тензометров для измерения входного и выходного нагрузочных моментов, а также тахометров для отсчета скорости вращения валов испытуемой зубчатой передачи.2. Стенд по п. 1, отл и ч а ющи й с я тем, что его устройство длязадания программы испытаний состоит из механизма регулирования передаточного числа посредством вращаемого штурвалом винта, воздействующего на одно плечо дифференциала, кинематически связанного сошпинделем гидронасоса, и механизма изменения нагрузочного моментапосредством копира, воздействующего на другое плечо дифференциала.
