Стенд для испытания зубчатых передач

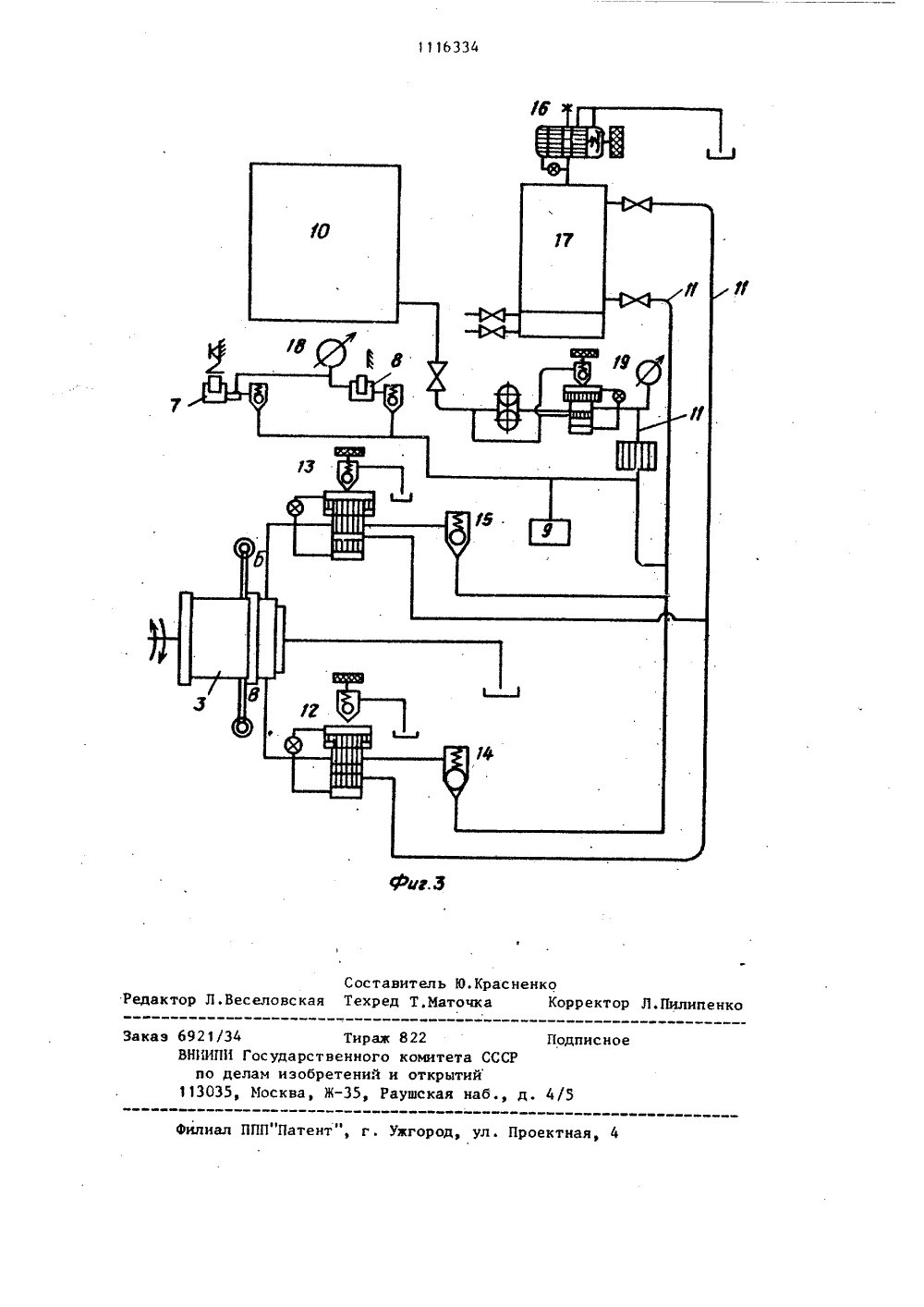

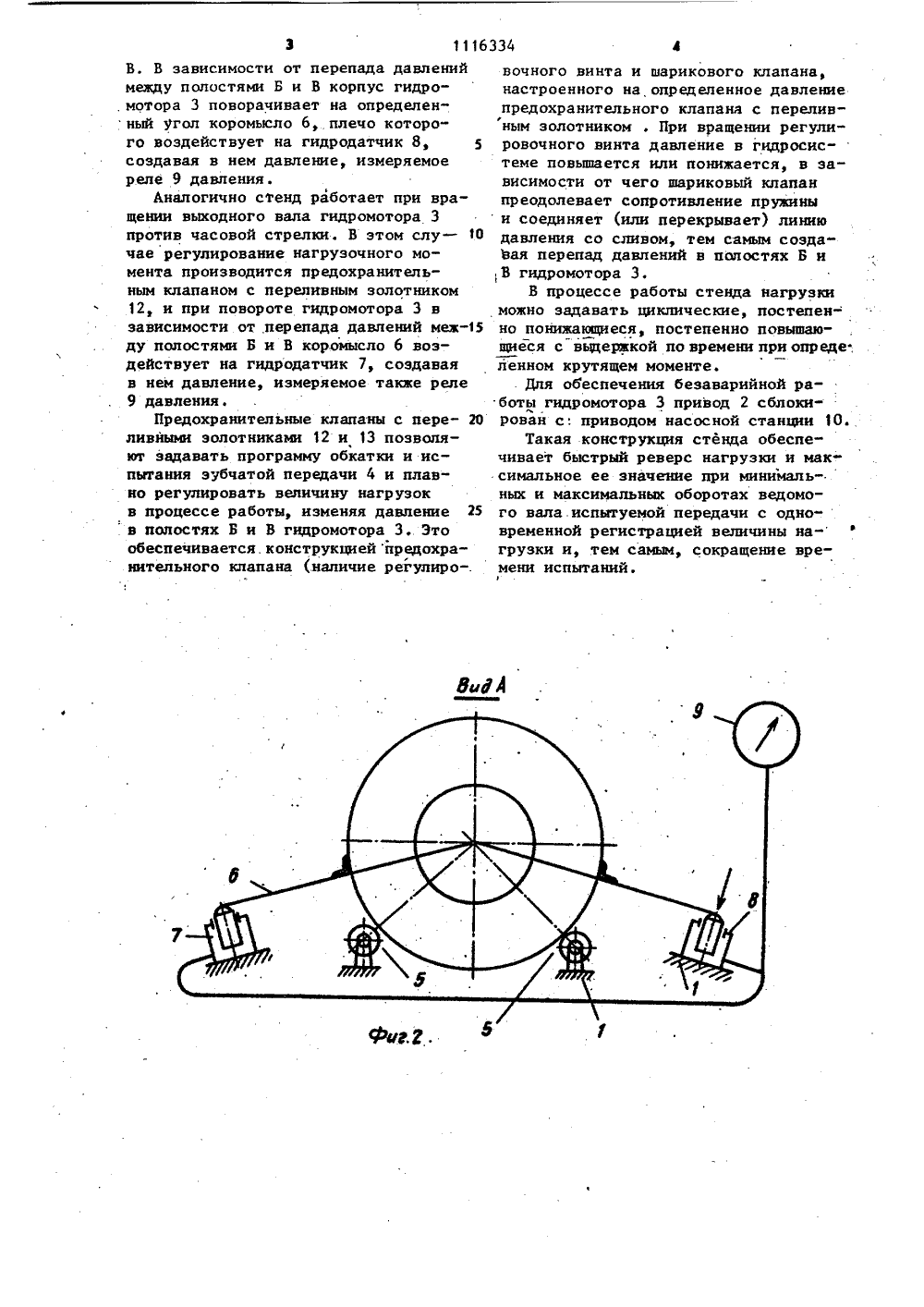

-Щ даръ-.жЙГР", рцэр ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЦ ПФ ОПИСДНИК ИЗ 0 Б ЕТЮНИя ". ".". г(54) (57) СТЕНД ДЛЯ ИСПЫТАНИЯ ЗУБЧАТЫХ ПЕРЕДАЧ, содержащий основание,закрепленный на нем привод и гидравлическое нагружающее устройство, кинематически соединяемые с валами К АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ(56) 1. Давыдов Б.Л, и др. Редукторы. М. - Киев, Машгиэ, 1963, с. 455- 456, фиг. 192.2. Авторское свидетельство СССР 9 118640, кл . С 01 М 13/02, 1958 (прототип). испытуемой передачи, преобразователи и подключенное к последним регистрирующее устройство, о т л и ч а ю щ и й с я тем, что, с целью ускорения испытаний, гидравлическое нагружающее устройство представляет собой высокомоментный гидромотор, корпус которого установлен на основании с возможностью поворота вокруг оси, стенд снабжен насоснойг станцией, соединяющими последнюю с полостями гидромотора предохранительными клапанами с переливными золотниками, и связанным с корпусом гидромотора коромыслом, взаимодей- а ствующим с преобразователями, а пос- Е ледние представляют собой гидро- датчики.С:Изобретение относится к машиностроению, а именно к испытательной технике, и может быть использовано при обкатке и испьггании зубчатых передач по разомкнутой схеме. 5Известен стенд для обкатки зубчатых передач, содержащий электродвнга. тель и шестеренчатый гидронасос, ки" нематически соединяемые с валами ис" пьггуемой передачи, и регулируемый 10 вентиль, установленный в нагнетающей магистрали гидронасоса 11.Однако такой стенд не обеспечивает регулировку нагрузки при больших передаточных числах испытуемой пере дачи, кроме того, не позволяет прикладывать большие нагруэочные моменты при малых частотах вращения ведомого вала испьггуемой передачи.Наиболее близким к изобретению по 20 технической сущности и достигаемому эффекту является стенд для испытания зубчатых передач, содержащий ос"ование, закрепленный на нем,привод и гидравлическое нагружающее устройство, кинематически соединяемые с валами испьггуемой пЕредачи, преобразо 1 ватели и подключенное к последним ре" гистрирующее устройство. Причем гидравлическое нагружающее устройство 30 выполнено в виде гидронасоса, а преобразователи - в виде тензодатчиков 11, Недостаток известного стенда заключается в продолжительной пере настройке кулачкового программного устройства для обеспечения реверси рования нагрузки, кроме того, стенд не позволяет испытывать передачи при небольших оборотах ведомого 40 вала, что приводит к необходимости дополнительных испьгганий, и соответственно, к увеличению их продопжительности.Целью изобретения является уско рение испытаний.Указанная цель достигается тем, что в стенде для испытания зубчатых передач, содержащем основание, .закрепленный на нем привод и гидравли; 50 ческое нагружающее,устройство,кинематически соединяемые с валами испытуе мой передачи, преобразователи и подклю. ченное к последним регистрирующее устройство,гидравлическое нагружающее 55 устройство представляет собой высокомо" ментный гидромотор, корпус которого усэ тановлен на основании с возможностью поворота вокруг оси, стенд снабжен насосной станцией, соединяющими последнюю с полостями гидромотора предохранительными клапанами с перепивйыми золотниками, и связанным с кор- пусом гидромотора коромыслом, взаимодействующим с преобразователями, а последние представляют собой гидродатчики.На фиг. 1 изображен стенд, вид в плане 1 на фиг, 2 - вид А на фиг.1; на фиг. 3 " гидравлическая схема стенда.Стенд для испьггания зубчатых передач содержит основание 1, закрепленный на нем привод 2 и высокомоментный гидромотор 3, например шестеренчатый, кинематически соединяемые свалами испытуемой передачи 4,Корпус гидромотора 3 установлен с возможностью поворота вокруг оси на опорах 5 качения и к нему прикреплено коромысло 6, например равноплечее, плечи которого взаимодействуют с преобразователями в виде гидродатчиков 7 и 8, подключенныхк регистрирующему устройству, например реле 9 давления. Насосная станция 10 гидромагистралями 11 и предохранительными клапанами с переливными золотниками 12 и 13 соединена с полостями гидромотора 3. К гидромагистралям 11 под- ключены также обратные клапаны 14 и 15, напорный золотник 16, холодильник 17 и манометры 18 и 19.Стенд работает следующим образом.После включения насосной станции 10 для создания постоянного подпора давления 3-5 кг/смгидромотора 3, контролируемого манометром 19, запускается привод 2, который пере -дает вращения через испытуемую передачу 4 гидромотору 3.0 т насосной станции 10 масло поступает в замкнутую гидромагистраль 11, давпение в которой регулируется напорным золотником 16.При вращении выходного вала гидромотора 3 по часовой стрелке в полости Б создается повышенное давление, регулируемое предохранительным клапаном с переливным золотником 13. Основной поток масла, проходящий через переливной золотник, поступает по гидромагистрали 11 к холодильнику 17, предохранительному клапану с переливным золотником 2 в полость1116334 Вирд В. В зависимости от перепада давлениймежду полостями Б и В корпус гидро.мотора 3 поворачивает на определенный угол коромысло б,.плечо которого воздействует на гидродатчик 8,создавая в нем давление, измеряемоереле 9 давления.Аналогично стенд работает при вращении выходного вала гидромотора 3против часовой стрелкиВ этом слу - 10чае регулирование нагрузочного момента производится предохранительным клапаном с переливным золотником12, и при повороте гидромотора 3 взависимости от .перепада давлений меж ду полостями Б и В коромысло 6 воздействует на гидродатчик 7, создаваяв нем давление, измеряемое также реле9 давления,Предохранительные клапаны с переливными золотниками 12 и 13 позволяют задавать программу обкатки и испытания зубчатой передачи 4 и плавно регулировать величину нагрузокв процессе работы, изменяя давление 25в полостях Б и В гидромотора 3, Этообеспечивается.конструкцией предохранительного клапана (наличие регулиро-. вочного винта и шарикового клапана, настроенного на определенное давление предохранительного клапана с переливным золотником . При вращении регулировочного винта давление в гидросис-теме повьппается или понижается, в зависимости от чего шариковый клапан преодолевает сопротивление пружины и соединяет (или перекрывает) линию давления со сливом, тем самым создавая перепад давлений в полостях Б и В гидромотора 3.В процессе работы стенда нагрузки можно задавать циклические, постелен- но понижающнеся, постепенно повышающиеся с вьдержкой по времени при опр еде; ленном крутящем моменте.. Для обеспечения безаварийной работы гидромотора 3 привод 2 сблокирован с. приводом насосной станции 10Такая конструкция стенда обеспечивает быстрый реверс нагрузки и максимальное ее значение при минимальных и максимальных оборотах ведомого вала испытуемой передачи с одновременной регистрацией величины на- ф грузки и, .тем самым, сокращение времени испытаний.31116334 пенко акая 692 1/34ВИИИПИ Госупо делам113035, Иос Тиражарственногзобретенийва, Ж,ПодписноеСР комитетан открытий аушская наб., д. филиал ПЛП"Патент", г, Ужгород, ул . Проектная, 4 Составитель Ю.КрасненкоРедактор Л,Веселовская Техред Т,Маточка Корректор Л
