Формирователь сигналов сброса для блоков памяти

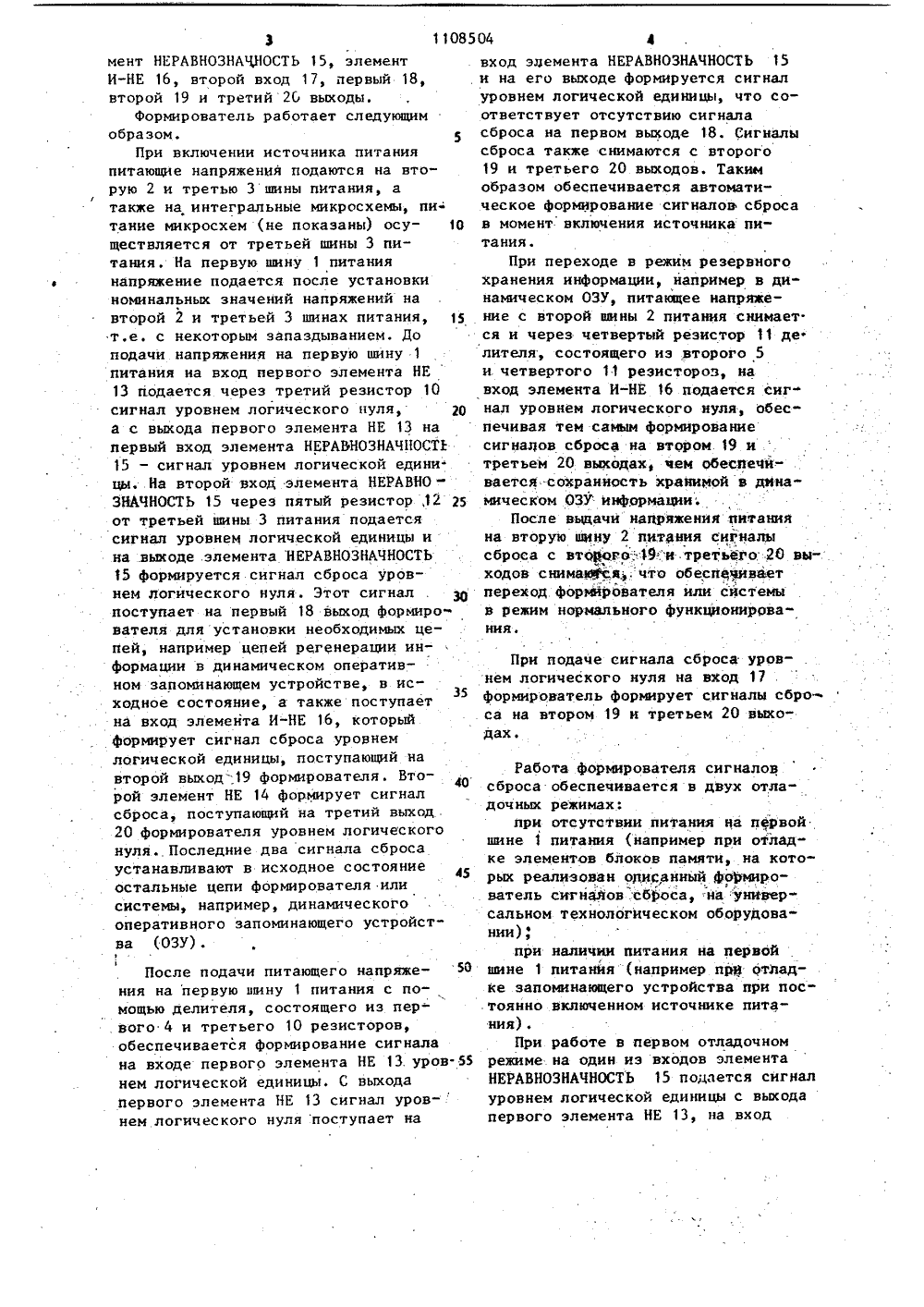

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХСПУБЛИН 9) 01)А С 7/00 ОПИСАНИЕ ИЗОБРЕТЕНИ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРЙО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ К АВТОРСКОМУ СВИДЕТЕЛЬС(72) А.Г,Забуранный, Н.1.Журавский, В.Н.Загребной и В,Я.Мусиенко (71) Киевский ордена Трудового Красного Знамени завод электронньх вычислительных и управляющих машин (53) 68 1.327 (088.8)(56) 1. Авторское свидетельство СССР В 773722, кл . 8 11 С 7/00, 1979.2, "Радио", 1980, У 1, с. 61.(54) (57),ФОРМИРОВАТЕЛЬ СИГНАЛОВСБРОСА ДЛЯ БЛОКОВ ПАМЯТИ, содержащийограничительные и накопительные элементы, причем первый вывод первогоограничительного элемента соединен спервой шиной питания, а второй, вывод - с первым выводом первого накопительного элемента, второй выводкоторого соединен с шиной нулевогопотенциала, первый вывод второгоограничительного элемента соединенс второй шиной питания, а второйывод - с первым выводом второгонакопительного элемента, второй вывод которого соединен с шиной нуле"вого потенциала, о т л и, ч а ю щ и й.с я тем, что, с целью расширенияобласти применения формирователя засчет обеспечения формирования сигналов сброса в различных режимах работы блоков памяти и при различных напряжениях питания, в него введенытретий, четвертый и пятый ограничительные элементы, элементы НЕ,элементы НЕРАВНОЗНАЧНОСТЬ и элементы И-НЕ, причем вход элементаНЕРАВНОЗНАЧНОСТЬ соединен с выходомпервого элемента НЕ, вход которогосоединен с вторым выводом первогоограничительного элемента и первымвыводом третьего ограничительногоэлемента, второй вывод которого соединен с шиной нулевого потенциала,второй вход элемента НЕРАВНОЗНАЧНОСТЬи первый вывод пятого ограничительного элемента являются первым входомформирователя, второй вывод пятогоограничительного элемента соединенс третьей шиной питания, выход эле"мента НЕРАВНОЗНАЧНОСТЬ и первый входэлемента И-НЕ являются первым выходомустройства, второй вход элементаИ-НЕ является вторым входом устройства, а третий вход соединен свторь 1 м выводом второго ограничительного элемента и первым выводомчетвертого ограничительного элемента второй вывод которого соединенс шиной нулевого потенциала, выходэлемента И-НЕ и вход второго элемента НЕ являются вторым выходом устройства, третьим выходом которогоявляется выход второго элемента НЕ.1 1108504 3Изобретение относится к вычислительной технике и может быть использовано в запоминающих устройствах,в которых требуется автоматическаяустановка в исходное состояние в5момент включения источника питания.Известен формирователь сигналовВ котором для автоматической установки блока в исходное состояние используется разделительный элемент, 10подключенный к источнику питания исинхровходам триггеров, информацион ные входы которых подключены к шиненулевого потенциала, а в качестверазделительного элемента используется резистор 13.Недостатками этого устройстваявляются ограниченные функциональныевозможности, обусловленные отсутствием организации отладочных режимов рои невозможностью формирования сигналов сброса по включению источникапитания с напряжением, превышающим.напряжение питания микросхем, а также недостаточно высокая надежность 25функЦионирования устройства.Наиболее близким техническимрешением к изобретению является формирователь сигналов установки в исходнОе состояние при включении пита-,з 0ния устройства задержки импульсов,содержащий резистор, конденсатор,одновибратор, шину питания и шинунулевого потенциала, причем первыйвывод резистора соединен с шинойпитания, а второй вывод - с входомодновибратора и первым выводом конденсатора, второй вывод которого соединен с шиной нулевого потенциала Г 2 2,Однако этот формирователь не позволяет формировать. сигналы сбросапо включению источника питания снапряжением, превышающим напряжение питания микросхемы, а такжеорганизовывать отладочные режимы, 4что ограничивает его область применения.35 50 55 Цель изобретения - расширение об" ласти применения формирователя за счет обеспечения формирования сигналов сброса в различных режимах работы блоков памяти и при различных напряжениях питания,Поставленная цель достигается тем, что в формирователь сигналов сброса для блоков памяти, содержащий ограничительные и накопительные элементы, причем первый вывод первого ограничительного элемента сое- динен с первой шиной питания, а вто. рой вывод - с первым выводом перво го накопительного элемента, второй вывод которого соединен с шиной нулевого потенциала, первый вывод второго ограничительного элемента соединен со второй шиной питания, а второй вывод - с первым выводом второго накопительного элемента,второй вывод которого соединен сшиной нулевого потенциала, введенытретий, четвертый и пятый ограничительные элементы, элементы НЕ,элементы НЕРАВНОЗНАЧНОСТЬ и элементы И-НЕ, причем вход элемента НЕРАВНОЗНАЧНОСТЬ соединен с выходом первого элемента НЕ, вход которогосоединен с вторым выводом первогоограничительного элемента и первым выводом третьего ограничительного элемента, второй вывод которого соединен с шиной нулевого потенциала, второй. вход элемента НЕРАВНОЗНАЧНОСТЬ и первый вывод пятого ограничительного элемента являютсяпервым входом формирователя, второйвывод пятого ограничительного элемента соединен с третьей шинойпитания, выход элемента НЕРАВНОЗНАЧНОСТЬ и первый вход элемента И-НЕ являются первым выходом устройства второй вход элемента И-НЕ является вторым входом устроиства, а третий вход соединен с вторым выводом второго ограничительного элемента и первым выводом четвертого ограничительного элемента, второй вывод которого соединен с шиной нулевого потенциала, выход элемента И-НЕ и вход второго элемента НЕ являются вторым выходом устройства, третьим выходом которого является выход вто" рого элемента НЕ. На чертеже представлена принципиальная схема формирователя сигналов сброса для блоков памяти.Формирователь сигналов сброса содержит первую 1, вторую 2 и третью 3 шины питания, первый 4 и второй 5 ограничительные элементы, например резисторы, первый б и второй 1 накопительные элементы, например конденсаторы, шину 8 нулевого потенциа-ла, первый вход 9, третий 10, четвертый 11 и пятый 12 ограничительные элементы, например резисторы, первый 13 и второй 14 элементы НЕ, эле.Проектная,. которого через третий резистор 10 поступает сигнал уровнем логического нуля. На другой вход элемента НЕРАВНОЗНАЧНОСТЬ ,45 через пятый резистор 12 от третьей шины 3 питания поступает сигнал также уровнем логиеской единицы, что обеспечивает формирование сигналов сброса на всех выходах формирователя, Снятие сигналов сброса в этом режиме обеспечивается подачей на вход 9 сигнала уровнем логического нуля, что позволяет организовывать проверку блока элементов при отсутствии напряжения на первой шине 1 питания.При работе во втором отладочном режиме на одном из входов элемента НЕРАВНОЗНАЧНОСТЬ 5 всегда присутствует сигнал уровнем логического нуля. Сигналы сброса на выходах формирователя отсутствуют. Формирование сигналов сброса в этом отладочном режиме обеспечивается подачей на вход 9 сигнала уровнем логического нуля.Таким образом, формирователь обеспечивает формирование сигналов сброса в различных режимах работы и от питающих напряж ний различных номинальных значений,Технико-экономическое преимущест во предлагаемого формирователя сигналов сброса в запоминающих устройст.вах по сравнению с известным заключается в том, что оно позволяет производить автоматическую установку 5 устройств в исходное состояние вмомент включения источника питаниянезависимо от номинального значенияпитающего напряжения, а также обеспечивать различные отладочные режимы 20 запоминающего устройства и режимхранения информации в ОЗУ при сравнительно малых затратах оборудования ед
