Быстроразъемное соединение

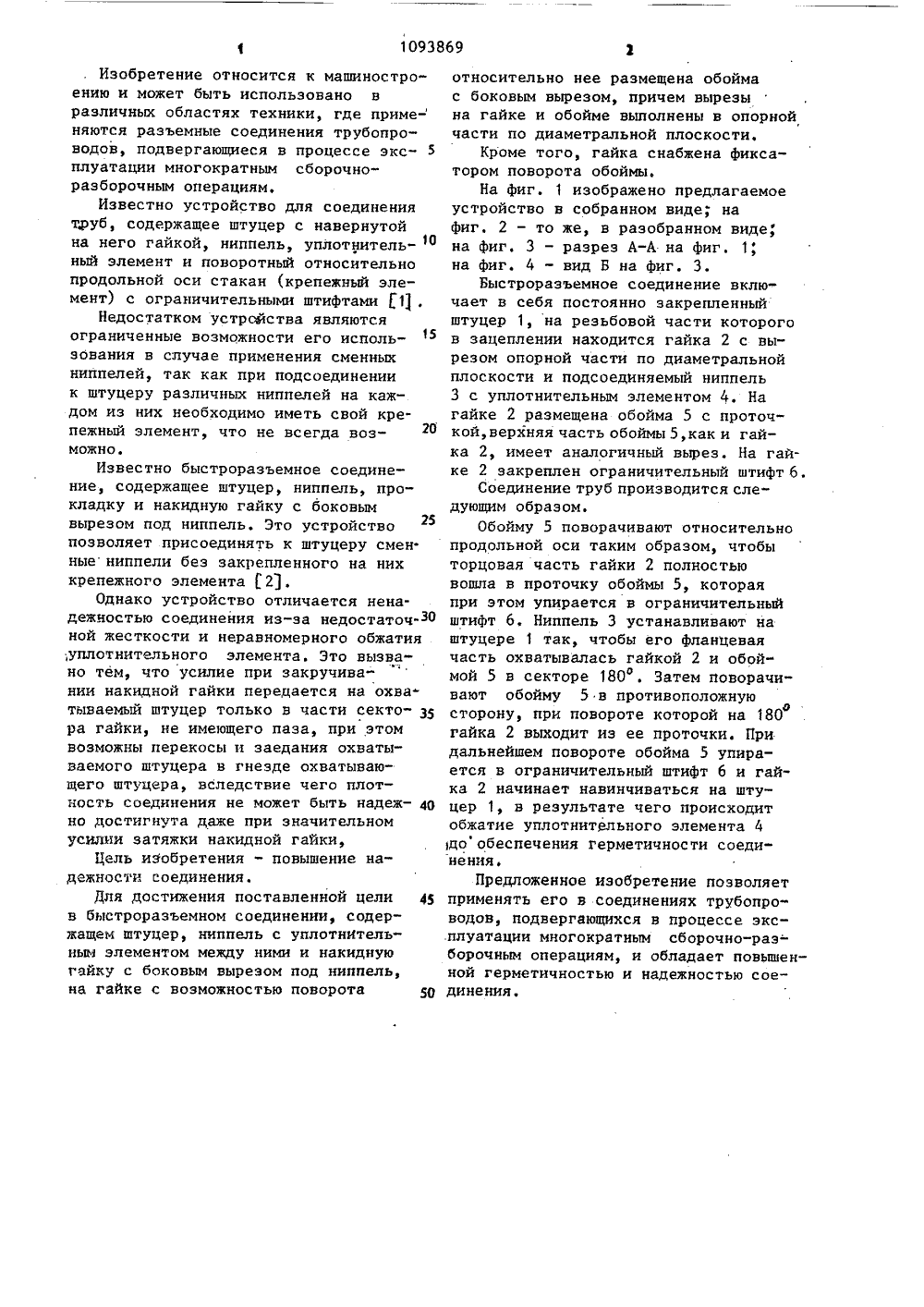

СОЮЗ СОВЕТСНИХсаилпаесникРЕСПУБЛИК 09 (И) зсЮ Р 16 Ь 37(24 ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Вна,гу:,. ц ц ГОСУДАРСТВЕННЫЙ КОМИТЕТ ОССРПО ДЕЛАМ ИЗОБРЕТЕНИИ И ОТНРЫТИЙ(71) Опытно-конструкторское бюротонкого биологического машиностроения(56) 1. Авторское свидетельство СССРР 400769, кл. Р 16 Ь 19(00, 1971.2. Авторское свидетельство СССРВ 629398, кл. Р 16 Ь 37(24, 1977.,(54)(57) 1. БЫСРОРАЗЪЕМНОЕ СОЕДИНЕНИЕ, содержащее штуцер, ниппель с уплотнительным элементом между ними1и накидную гайку с боковим вырезомпод ниппель, о т л и ч а ю щ е ес я тем, что, с целью повьппения надежности, на гайке с возможностью поворота относительно нее размещена обой-. ма с боковым вырезом, причем вырезы на гайке и обойме выполнены в опорной части по диаметральной плоскости,2, Соединение го п. 1, о т л и ч аю щ е е с я тем, что гайка снабжена фиксатором поворота обоймы.Изобретение относится к машиностроению и может быть использовано вразличных областях техники, где приме-няются разъемные соединения трубопроводов, подвергающиеся в процессе эксплуатации многократным сборочноразборочным операциям,Известно устройство для соединениятруб, содержащее штуцер с навернутойна него гайкой, ниппель, уплотнительный элемент и поворотный относительнопродольной оси стакан (крепежный эле"мент) с ограничительными штифтами Ц .Недостатком устройства являютсяограниченные возможности его использования в случае применения сменныхниппелей, так как при подсоединениик штуцеру различных ниппелей на каждом из них необходимо иметь свой крепежный элемент, что не всегда воз бможно.Известно быстроразъемное соединение, содержащее штуцер, ниппель, прокладку и накидную гайку с боковымвырезом под ниппель. Это устройствопозволяет присоединять к штуцеру смен.ные ниппели без закрепленного на нихкрепежного элемента 121,Однако устройство отличается ненадежностью соединения из-за недостаточ-З 0ной жесткости и неравномерного обжатия,уплотнительного элемента. Это вызвано тем, что усилие при закручива"нии накидной гайки передается на охватываемый штуцер только в части секто- З 5ра гайки, не имеющего паза, при этомвозможны перекосы и заедания охватываемого штуцера в гнезде охватывающего штуцера, вследствие чего плотность соединения не может быть надежно достигнута даже при значительномусилии затяжки накидной гайки,Цель иЗобретения - повышение надежности соединения.Для достижения поставленной цели 45в быстроразъемном соединении, содержащем штуцер, ниппель с уплотнительным элементом между ними и накиднуюгайку с боковым вырезом под ниппель,на гайке с возможностью поворота 50 относительно нее размещена обоймас боковым вырезом, причем вырезына гайке и обойме выполнены в опорнойчасти по диаметральной плоскости,Кроме того, гайка снабжена фиксатором поворота обоймы,На фиг. 1 изображено предлагаемоеустройство в собранном виде; нафиг, 2 - то же, в разобранном виде,на фиг. 3 - разрез А-А на фиг. 1,на фиг. 4 - вид Б на фиг. 3.Быстроразъемное соединение включает в себя постоянно закрепленныйштуцер 1, на резьбовой части которогов зацеплении находится гайка 2 с вырезом опорной части по диаметральнойплоскости и подсоединяемый ниппель3 с уплотнительным элементом 4. Нагайке 2 размещена обойма 5 с проточкой,верхняя часть обоймы 5,как и гайка 2, имеет аналогичный вырез. На гайке 2 закреплен ограничительный штифт 6.Соединение труб производится следующим образом.Обойму 5 поворачивают относительнопродольной оси таким образом, чтобыторцовая часть гайки 2 полностьювошла в проточку обоймы 5, котораяпри этом упирается в ограничительныйштифт 6, Ниппель 3 устанавливают наштуцере 1 так, чтобы его фланцеваячасть охватывалась гайкой 2 и обой"мой 5 в секторе 180 . Затеи поворачивают обойму 5 в противоположнуюдсторону, при повороте которой на 180гайка 2 выходит из ее проточки. Придальнейшем повороте обойма 5 упирается в ограничительный штифт 6 и гайка 2 начинает навинчиваться на штуцер 1, в результате чего происходитобжатие уплотнитрльного элемента 4дообеспечения герметичности соединения.Предложенное изобретение позволяетприменять его в соединениях трубопроводов, подвергающихся в процессе экс.плуатации многократным сборочно-раэ-борочным операциям, и обладает повышенной герметичностью и надежностью соединения.1093869 Вид оао 5 ернуто) Составитель РТехред А.Ач ова орректор А.Зимокосов дактор О. Бугир Тираж 913 ВНИИПИ Государственно по делам изобретений 13035, Москва, Ж, Раказ 3401/31 Подписноо комитета СССРи открытийушская наб д, 4/5 нлиал ППП "Патент", г. Ужгород, ул. Проектн
