Система видеозащиты

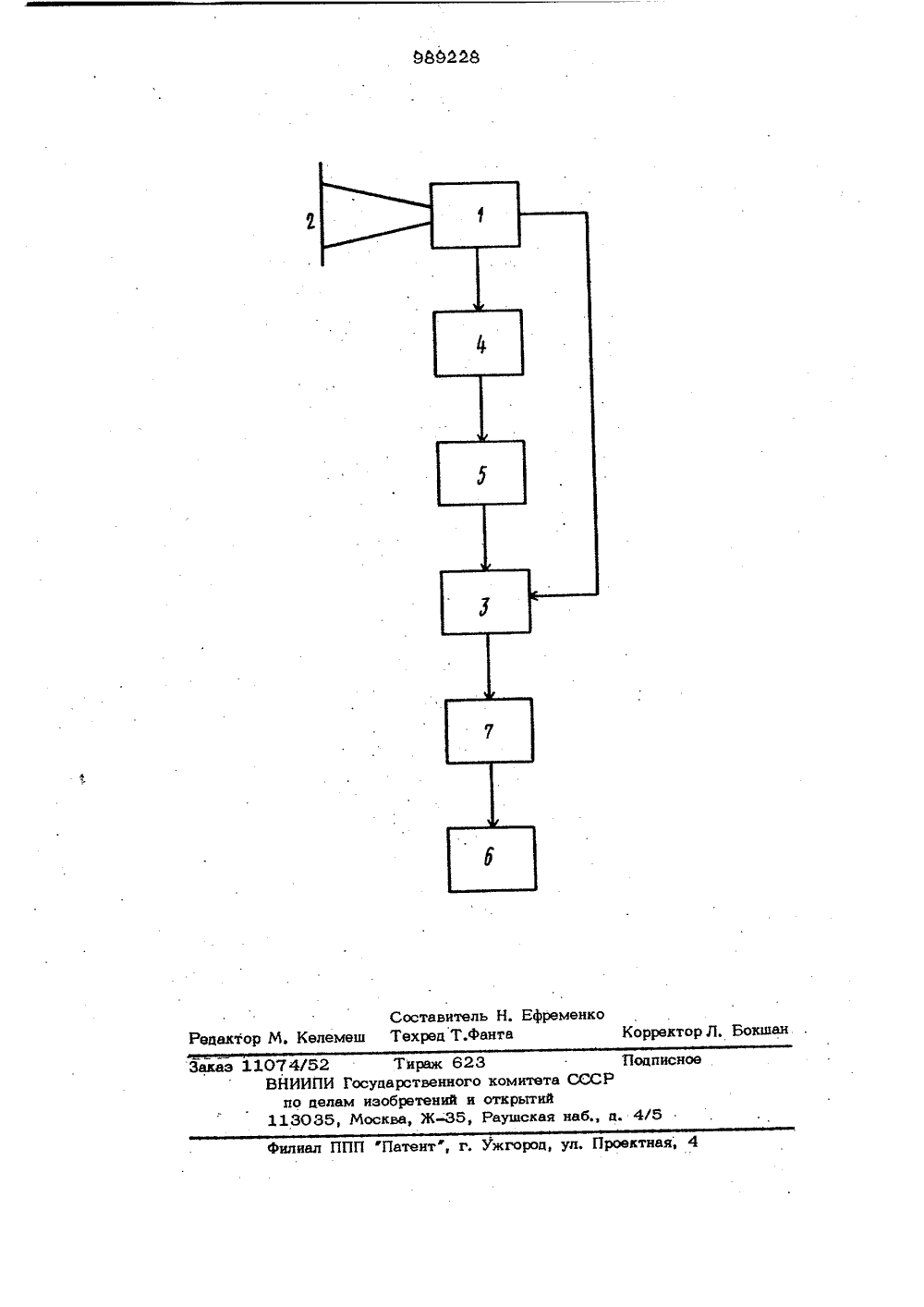

ОП ИСАНИЕИЗОВРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Сфез СоветскихСфциапистичесиих(22) Заявлено 01,06.81 (21) 3294724/25 исоедииением заявки М -16 Р 3/1 Гасуаарсиеай кенятет ФФФР ав 4 елйм взвбрепввй и фткрнтий) Приорите бликоваио 15.01.8а опубликования Опу УДК 621.979(54) СИС ИПЕОЗАШИТЫ руюшее устройство и экран, в качестве фотодатчика и сканируюшего устройства используют передаюшую телевизионную камеру, а блок сопряжения содеркйт соединенные последовательно дифференциатор, выпрямитель, интегратор и порогов устройство, при этом сброс интегратора подключен к генератору кадровой развертки телевизионной камеры.На чергеже изображена блок-схема редложенной системы.Система видеоэашиты соде ркит перецаюшую телевизионную камеру 1 с объектном, направленным через охраняемую эоу на экран 2 черного или темного цвета. Выход камеры 1 подключен к интегратору 3 через последовательно соединенные ифференциатор 4 и выпрямитель 5. Сброс интеграгора 3 подключен к генератору кадровой развертки камеры 1. Выход интегратора 3 соединен с исполнительным механизмом 6 в цепи управления оборуованием через пороговое устройство 7,и 1Изобретение относится к областитехнической безопасности, а именно кустройствам для прэдотврашения травмирования оператора в опасной зоне оборудования.Известна оистемафотоэлектрического5ограждения, . предотврашаюшая несчастныеслуяаи при работе станков, состоящаяиз фотодатчика, источника модулирован- .ного света, механического сканирующегоустройства и. исполнительного механизма,подключенного к фотодатчику через блок псопряжения 11,Недостатком известнойсистемы является ее низкая надежность, связанная 15 вс наличием механического сканирующего нустройства, которое чувствительно к ударам и вибрациям.Цель изобретения - овышение надеж- дности системы, ЮУказанная цель достигается тем, чтов системе вндеозашиты, содержашей фото,датчик, подключенный к исполнительномумеханизму через блок сопряжения, скаии- д,дупреждается периодическим сбросом потенпиала иктегратора 3 после развертки каждого кадра,Периодический сброс интегратора 3 предупреждает также ложные срабатывания системы от дрейфа интегратора 3.Использование телевизионной передающей камеры в качестве фотодатчика и сканирующего устройства, а также периоди. ческий сброс интегратора ог генератора кадровой развертки позволяет создать универсальную помехоустойчивую систему випеозащиты для предохранения оператора от травмирования на любом оборудовании. 3 МО 2Система работает следующим образом.При попадании светлого предмета, на-пример руки оператора в поле зрениятелекамеры 1 на фоне экрана 2, на вььходе камеры 1 возникает флуктуапиясигнала, так как развертка изображенияс переходами интенсивности окраски даетна выходе камеры 1 сигнал, изменяющийся по уровню в каждой строчке развертки,Для отделения постоянной составляюшей, вызванной дрейфом нуля камеры 1сигнал с выхода этой камеры подаетсяна дифференциатор 4, на котором выделиется переменная составляющая сигнала,Далее (после вьшеления сигнала однойполярности на выпрямителе 5), сигналсуммируется на интеграторе 3 и подается на пороговое устройство 7, котороепо достижении соответствующего потенциала на выходе интегратора 3 включаетисполнительный механизм 6, осуществляю- ,щий защиту оператора известным способом.Интегратор 3 со сбросом от генератора развертки камеры 1 и пороговоеустройство 7 служат для выделения полезного сигнала на фоне помех. Случайныйсигнал, поступивший на интегратор 3,не вызывает срабатывания исполнительного механизма 6, так как только повторение сигналов на входе интегратора 3за время следования одного кадра вызывает возникновение потенциала на егэвыходе, достаточного для опрокидыванияпорогового устройства, 7,Накопление потенциала на выходе интегратора 3 от случайных сигналов преФормула изобретения Система видеозащиты, содержащаяфотодатчих, подключенный к исполнительному механизму через блок сопряжения,сканирующее устройство и экран, о т л и .ча юща яс ятем, что, сцельюповьппения надежности системы, в качествефотодатчика и сканирующего устройстваиспользуют передающую телевизионнуюкамеру, а блок сопряжения содержит соединенные последовательно дифференциатор, выпрямитель, интегратор и пороговсе устройство, при этом сброс интегратора подключен к генератору кадровойразвертки телевизионной камеры,Источники информации,принятые во внимание при экспертизе1, Патент Франции Ж 2434332,кл.,516 Р 3/14, 1980 (прототип).оставитель Н, Ефременкехред Т.фанта дактор М. Келе орректор Л. Бокшан аэ 11074/52 Тираж ВНИИПИ Государстве по делам изобрете 113035, Москва, Ж623 Под ного комитета СССРий и открытий
