Гидротрансформатор

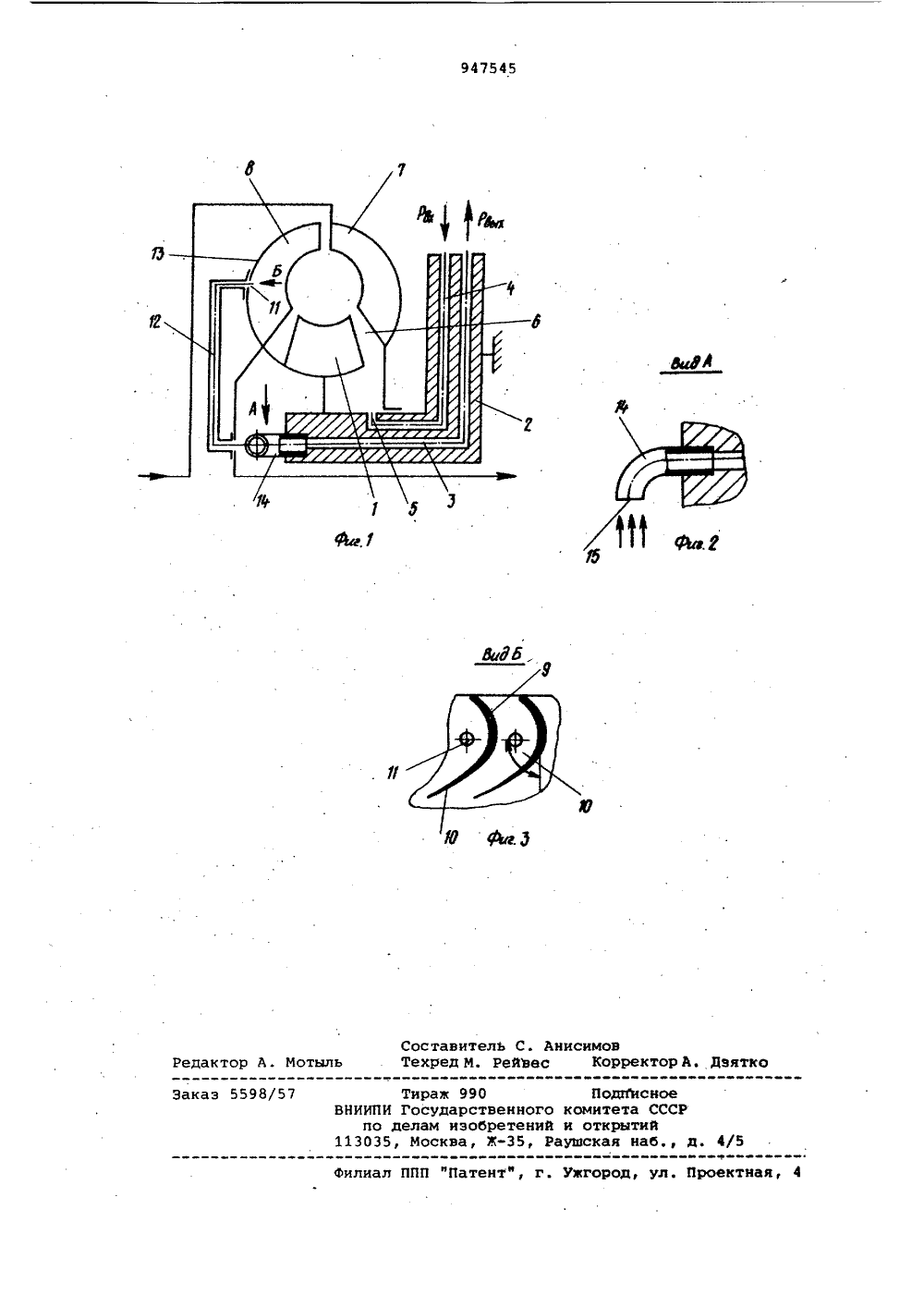

ОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик 1 ц 942545(22) Заявлено 040181 (21) 3229423/25-06 1 М. Кл, Г 16 Н 41/30 с присоединением заявки Ио -Государственный комитет СССР по делам изобретений и открытийОпубликовано 300782. Бюллетень М 28 Дата опубликования описания 300782(54) ГИДРОТРАНСФОРМАТОР Изобретение относится к области гидродинамических передач и предназначено для использования преимущественно в моторно-трансмиссионных установках наземных транспортных средств, таких как автомобили, тягачи, тракторы и другие.Известен гидротрансформатор, содержащий реактор с неподвижной опорой, в которой выполнены отводя- щие и подводящие каналы, последние из которых имеют выходные отверстия, расположенныена входе в насосное колесо; и турбинное колесо с криво.линейнщаи лопатками, образующими межлопаточные каналы сообщенные с отводящими каналами ( 11.Недостаток этого гидротрансформатора в , низкий КПД.Наиболее близким техническим решениетй к предлагаемому является гидротрансформатор, содержащий реактор с неподвижной опорой, в которой выполнены отводящие и подводящие каналы, последние из которых имеют выходные отверстия, расположенные на входе в насосное колесо, и турбинное колесо с криволинейными лопатками, образующими межлопаточные каналы, .в зоне которых расположены входные отверстия дополнительных каналов,выполненных в наружном торе и сообщенных с отводящими каналами 21.5 Недостатком указанного гидротрансформатора является низкий КПД вобласти высоких передаточных отношений из-эа повышенного гидравлическогосопротивления в межлопаточных канаЦель изобретения - повышение КПД.указанная цель достигается тем,что в отводящих каналах установленычерпательные трубки, ориентированныевходами в сторону, противоположнуювращению турбинного колеса, а входные отверстия дополнительных каналоврасположены в зоне максимальнойкривизны лопаток.На фиг, 1 изображена принципиальная схема гидротрансформатора; нафиг. 2 - вид по стрелке А на фиг. 1;на фиг. 3 - вид по стрелке Б нафиг. 1.Гидротрансформатор содержит реактор 1 с неподвижной опорой 2, в которой выполнены отводящие и подводящие каналы 3 и 4, причем подводящийканал 4 имеет выходные отверстия 5,расположенные на входе 6 в насосноеколесо 7, и турбинное колесо 8 скриволинейными лопатками 9, образующими межлопаточные каналы 10,в зоне которых расположены входныеотверстия 11 дополнительных каналов12, выполненных в наружном торе 13и сообщенных с отводящими каналами3, причем в отводящих каналах 3 установлены черпательные трубки 14, ориентированные входами 15 в сторону,противоположную вращению турбинногоколеса 8, а входные отверстия 11 Одополнительных каналов 12 расположены в зоне максимальной кривизнылопаток 9.Гидротрансформатор работает сле".дующим образом,После заполнения реактора 1, насосного и турбинного колеса 7 и 8и придания вращения насосному колесу7 получает вращение и турбинное колесо 8. В зависимости от приложенной нагрузки установится то или иноепередаточное отношение 1 =. и .1 и,где п 2., л - частоты вращения турбинного и насосного колес 8, 7. Рабочийпоток будет циркулировать в контуре:насосное колесо 7 - турбинное колесо 8 - реактор 1, а поток подпиткив контуре: подводящий канал 4 - насосное колесо 7 - турбинное колесо8 - до входных отверстий 11 - дополнительный канал 12 - черпательнаятрубка 14 - выходной канал 3. Согласно уравнению Бернулли энергия,которю сообщает насосное колесо 7рабочей жидкости, состоит из двухслагаемых - скоростного напора и ста тического давления. При прохождениипотока через неподвижное турбинноеколесо 8 (-0) без потерь энергииэти компоненты энергии претерпеваютпростейшие изменения, где скорость 40потока падает, там возрастает давление и наоборот. Максимальное стати-ческое давление в неподвижномтурбинном колесе 8, превышающеедавление на выходе из насосного колеса 7, находится в области максимальной кривизны турбинных лопаток10, где скорость потока минимальна,Выполнение входных отверстий 11н зоне максимальной кривизны лопаток 10 соответственно приводит к получению максимального давления навыходе из каналов 12 и 3 и максимальной разницы Д Р:Рвы, -РВнарежиме 1-0.9 а передаточном отношении -1черФательная трубка 14 (фиг. 2),ориентированная навстречу направлению вращения турбинного колеса 8 показано стрелками), будет сраба. тывать динамический напор, равныйто(0. / Ягде О - окружная скорость турбинного колеса 8 на радиусе расположения черпательной трубки 14;а - коэффициент, учитывающий снижение окружной скорости колесом. Поэтому при установке черпательных трубок 14 в гидротрансформаторе будет поддерживаться активная разность статических давлениЯ в подводящих и отводящих каналах 3 и 4, способная обеспечить прокачку жидкости при гидравлическом соединении входа и выхода системы подпитки гидротрансформатора.Описанные усовершенствования обеспечивают предлагаемому гидро- трансформатору повышенный перепад давлений в области. малых передаточ,ных отношений, создают ему в области высоких передаточных отношений с одновременным уменьшением в этой области гидравлического сопротивления отводных каналов подпитки и повышают КПДФормула изобретенияГидротрансформатор, содержащийреактор с неподвижной опорой, в которой выполнены отводяк 1 ие и подводящие каналы, последние из которыхимеют выходные отверстия, расположенные на входе в насосное колесо,и турбинное колесо с криволинейнымилопатками, образующими межлопаточные каналы, в зоне которых расположены входные отверстия дополнительных каналов, выполненных в наружномторе и сообшенных с отводящими каналами, о т л и ч а ю щ и й с я тем,что, с целью повышения КПД, в,отво;дящих каналах установлены черпа- .тельные трубки, ориентированные входами в сторону, противоположнуювращению турбинного колеса, а входныеотверстия дополнительных каналоврасположены в зоне максимальной кривизны лопаток.Источники информации,принятые во внимание при экспертизе1. Стесин С.П., Яковенко Е,А,Гидродинамические передачи. М "Машиностроение", 1973, с. 248,фиг. 140 д, 4 и 22, Гидравлическое оборудование.Каталог-справочник. Ч. 1, МВНИИгидропривод, 1967, с. 271,фиг 179.947545 С. А йвес Составител Техред М. Р ти Редактор А. ИотылЗаказ 5598/57 мовКорректор А. Двятко Тираж 990 Подгурское ВНИИПИ Государственного комитета ССС по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., филиал ППП "Патентф, г. Ужгород, ул.
