Башмак ковшового элеватора
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

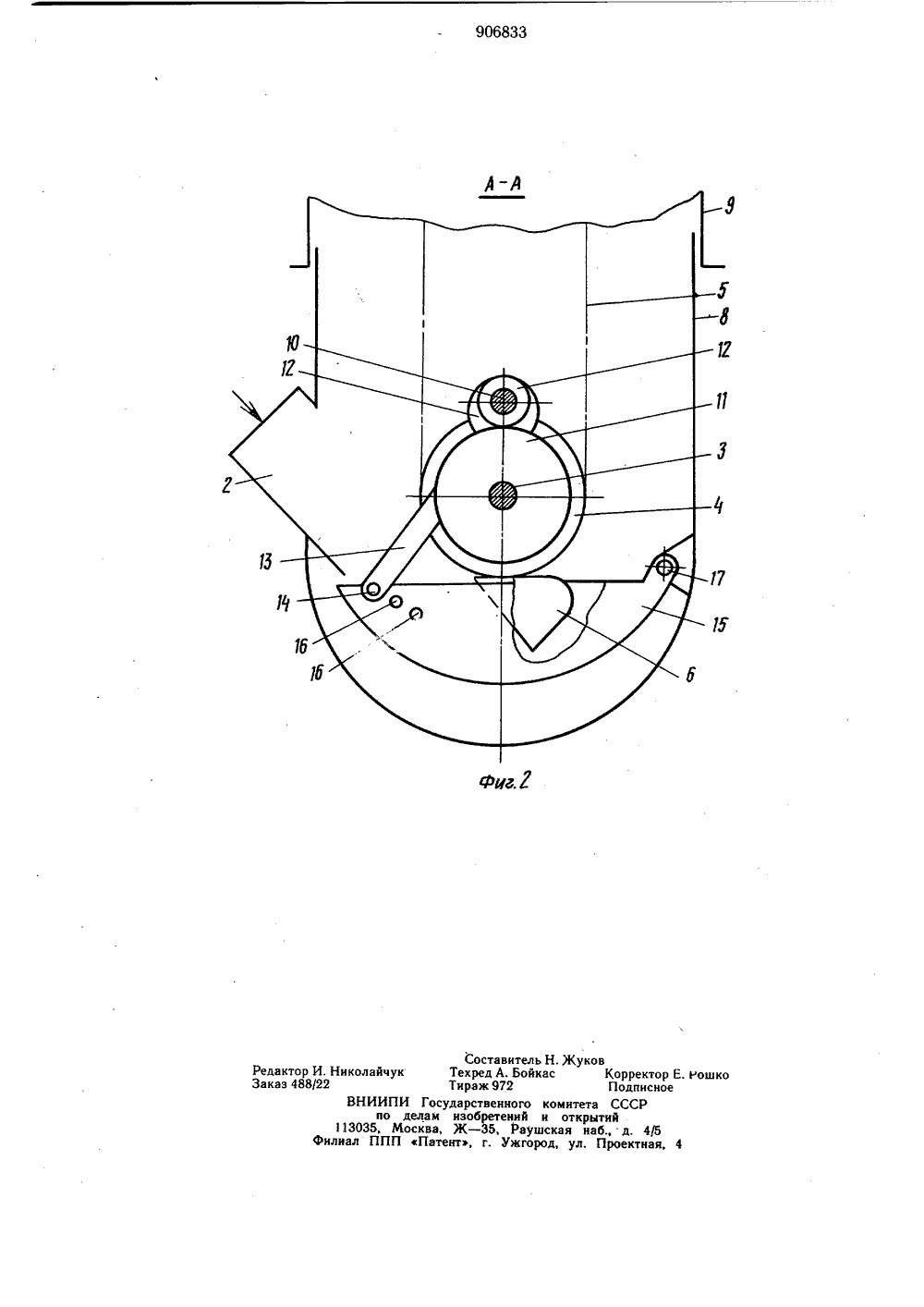

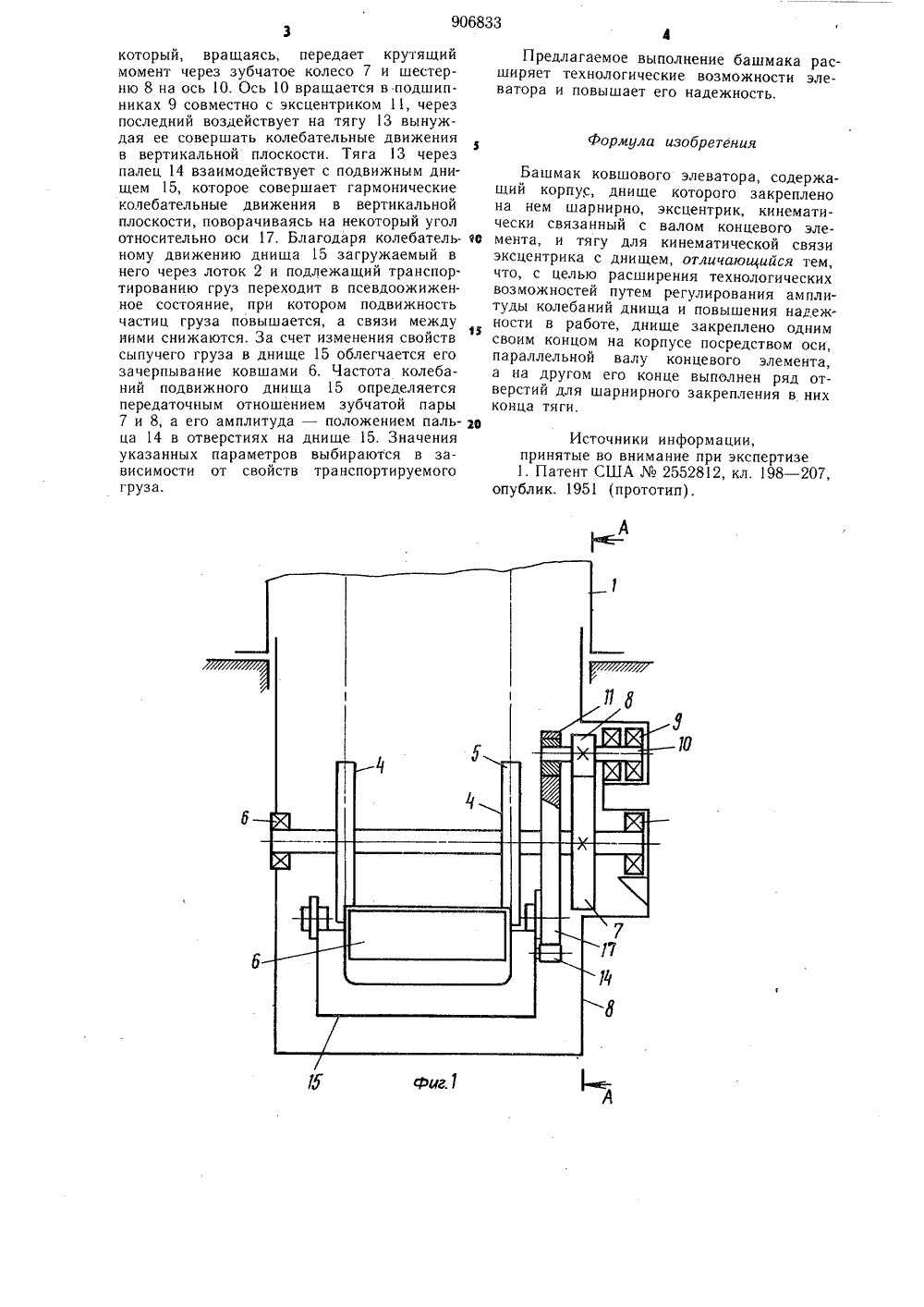

)1ии и орденаВ. Плехан арасо ена Ленина,.ордена Октябрьской-Ре ого Знамени горный институт им. Г енинградский оТрудового Кр 1) Заяви КОВШОВОГО ЭЛЕВАТОРА(54) БАШ к элеватора, ез А - Ана Целью изобрет технологических гулирования амп и повышение надЭта цель дост креплено одним посредством оси, цевого элемента,онечного передает Изобретение относится к промышленномутранспорту, а именно к башмакам ковшовыхэлеваторов для сыпучих грузов.Известен башмак ковшового элеватора,содержащий корпус, днище которого закреплено на нем шарнирно, эксцентрик, кинематически связанный с валом концевого элемента, и тягу для кинематической связи эксцентрика с днищем (1;Однако в этом башмаке для псевдоожижения груза неподвижное днище колеблется в вертикальных направЛяющих, имеющихв абразивной среде малый срок службы ибольшую вероятность заклинивания днища.Кроме того, отсутствие возможности регулирования амплитуды колебаний днища сужает технологические возможности элеватора,ения является расширение возможностей путем релитуды колебаний днища ежности в работе.игается тем, что днище за своим концом на корпусе параллельной валу кон а на другом его конце вы полнен ряд отверстий для шарнирного закрепления в них конца тяги.На фиг. 1 изображен башмаобщий вид; на фиг. 2 - разрфиг. 1,На корпусе 1 башмака устайовлен загрузочный лоток 2. Внутри башмака смонтирован на валу. 3 концевой элемент 4, который огибает тяговый орган 5 с ковшами 6.На валу 3 закреплено зубчатое колесо 7,находящееся в постоянном зацеплении сшестерней 8, закрепленной на консольноустановленной в подшипниках 9 оси 10. Насвободном конце оси 10 закреплена эксцентриковая втулка (эксцентрик) 11, которая с помощью подшипника 12 соединенас тягой 13. Тяга 13 посредством пальца 14соединена с подвижным полукруглым днищем 15 башмака элеватора. Палец 14 устанавливается в одном из ряда отверстий 16подвижного днища 15. Подвижное днище15 с помощью оси 17, параллельной оси концевого элемента, закреплено на корпусе 1башмака,Движение от беск тягового органа 5 с ковшами 6 ся на вал 3,906833 Формула изобретения который, вра щаясь, передает крутящий момент через зубчатое колесо 7 и шестерню 8 на ось 1 О. Ось 10 вращается в подшипниках 9 совместно с эксцентриком 11, через последний воздействует на тягу 13 вынуждая ее совершать колебательные движения в вертикальной плоскости. Тяга 13 через палец 14 взаимодействует с подвижным днищем 15, которое совершает гармонические колебательные движения в вертикальной плоскости, поворачиваясь на некоторый угол относительно оси 17. Благодаря колебатель- ч ному движению днища 15 загружаемый в него через лоток 2 и подлежащий транспортированию груз переходит в псевдоожиженное состояние, при котором подвижность частиц груза повышается, а связи между1 ними снижаются, За счет изменения своиств сыпучего груза в днище 15 облегчается его зачерпывание ковшами 6. Частота колебаний подвижного днища 15 определяется передаточным отношением зубчатой пары 7 и 8, а его амплитуда - положением паль- щ ца 14 в отверстиях на днище 15. Значения указанных параметров выбираются в зависимости от свойств транспортируемого груза. 4Предлагаемое выполнение башмака расширяет технологические возможности элеватора и повышает его надежность. Башмак ковшового элеватора, содержащий корпус, днище которого закреплено на нем шарнирно, эксцентрик, кинематически связанный с валом концевого элемента, и тягу для кинематической связи эксцентрика с днищем, отличающийся тем, что, с целью расширения технологических возможностей путем регулирования амплитуды колебаний днища и повышения надежности в работе, днище закреплено одним своим концом на корпусе посредством оси, параллельной валу концевого элемента, а на другом его конце выполнен ряд отверстий для шарнирного закрепления в них конца тяги. Источники информации,принятые во внимание при экспертизе1. Патент США2552812, кл. 198 - 207,опублик. 1951 (прототип).витель НА. Бойка72 нного коми ений и о Раушская Ужгород, Соста Техред Тираж 9 ВНИИПИ Государстве по делам изобрет 113035, Москва, Ж - 35,лиал ППП Патент, г.
СмотретьЗаявка
2941416, 13.06.1980
ЛЕНИНГРАДСКИЙ ОРДЕНОВ ЛЕНИНА, ОКТЯБРЬСКОЙ РЕВОЛЮЦИИ И ТРУДОВОГО КРАСНОГО ЗНАМЕНИ ГОРНЫЙ ИНСТИТУТ ИМ. Г. В. ПЛЕХАНОВА
ТАРАСОВ ЮРИЙ ДМИТРИЕВИЧ, КОЛОДКО ЛЮДМИЛА ЕВГЕНЬЕВНА
МПК / Метки
МПК: B65G 17/12
Метки: башмак, ковшового, элеватора
Опубликовано: 23.02.1982
Код ссылки
<a href="https://patents.su/3-906833-bashmak-kovshovogo-ehlevatora.html" target="_blank" rel="follow" title="База патентов СССР">Башмак ковшового элеватора</a>
