Устройство для валки деревьев

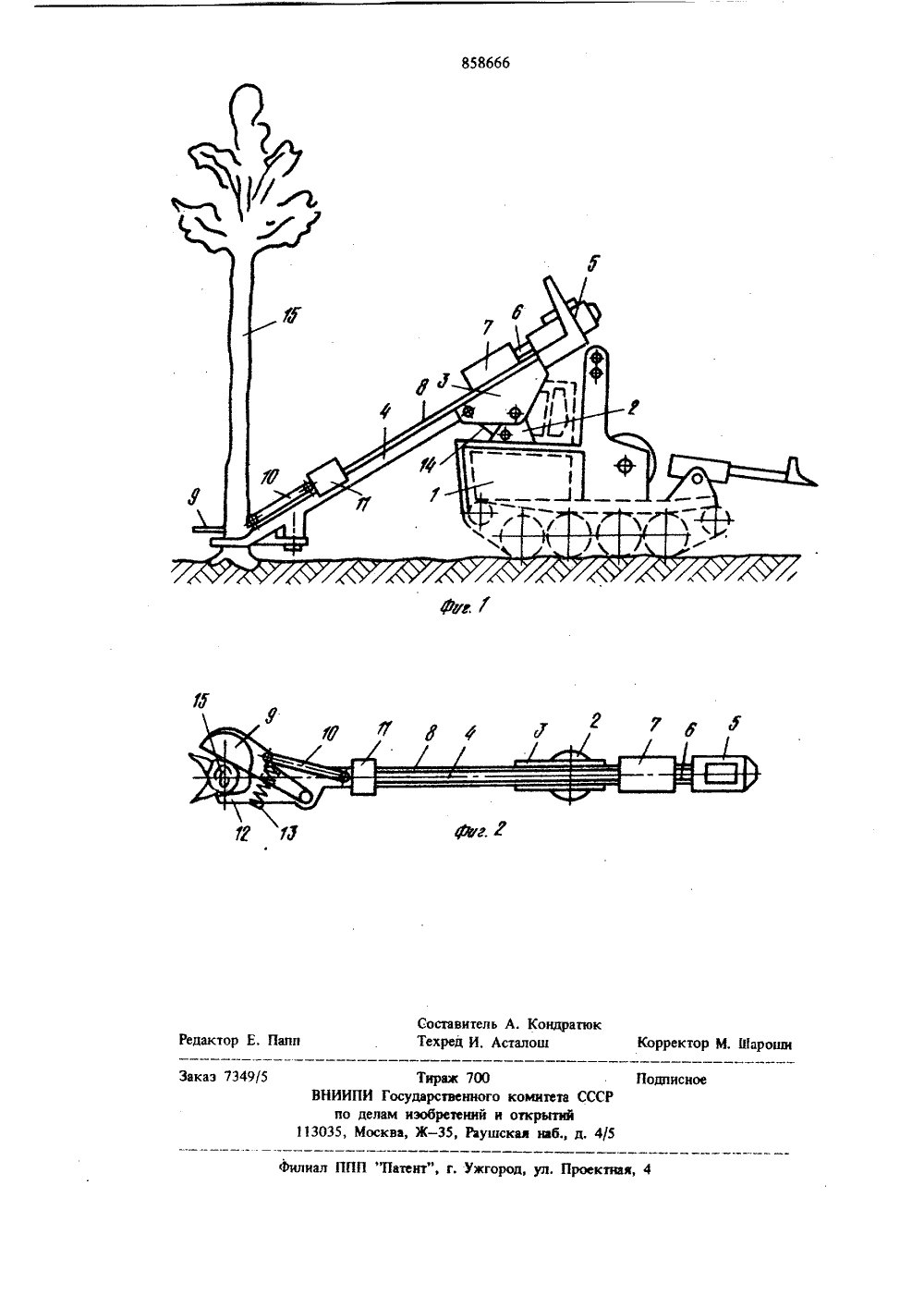

Оп ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциапистическикРеспублик(22) Заявлено 04.06.79 (21) 2776217/29-15с присоединением заявки Лепо делам изобретений и открытий(54) УСТРОЙСТВО ДЛЯ ВАЛКИ ДЕРЕВЬЕВ Изобретение относится к устройствам длявалки и срезания деревьев и может быть использовано на лесозаготовках в лесной промышленности.Известно устройство для срезания деревьев,включающее основание, ножи силового резанияи привод перемещения ножей 11.Недостатком этих устройств является то,что их ножи силового резания медленно внедряются в древесину, в результате чего возни.кают трещины, вырывы, сколы, что приводитк порче комлевой части дерева,Известно также устройство для валки деревьев, включанлцее самоходное шасси, манипулятор с поворотным ножом силового резания, утюр и импульсный привод ножа силовогорезания 21.Однако такое устройство обладает сложнойкинематической схемой, силовой нож перерезает ствол дерева не перпендикулярно волокнам, а по радиусу, на что затрачивается до.полнительная энергия, предусмотренный пневматический привод ножа зависит от кинематической энергии дерева, так как воздух в цилиндре сжимается падающим деревом, поэтому ненадежен,Цель изобретения - повышение производительности устройства,5Поставленная цель достигается тем, чтоустройство снабжено ползуном, а манипуляторвыполнен с направляющими, в которых установлен ползун, причем последний связан споворотным ножом, посредством тяги, а внаправляющих манипулятора между ползуноми импульсным приводом установлен боек.На фиг, 1 изображено устройство, схема общего вида, сбоку; на фиг. 2 - вид манипулятора сверху,Устройство содержит самоходное шасси 1,к которому при помощи поворотной цапфы2 присоединен качающийся рычаг 3 с направляющими пазами, в которые вставлен манипулятор 4. В верхней части манипулятора установлен импульсный привод 5, шток 6 которого соединен с бойком 7, ограниченным направляющими 8. В нижней части манипулятора 4 шарнирно закреллек нож 9 силовогорезания, соединенный посредством тяги 10858666 4секутщы, Возникающие в момент резания напряжения не успевают распространяться постволу дерева, поэтому рез получается чистым,беэ трещин и сколов в комле дерева.Сокращение цикла резания ствола позволяет поднять на 50 - 7 ОЬ производительностьустройства на валке деревьев,с ползуном 11, установленным в направляющих 8, Манипулятор заканчивается упором 12, который соединен пружиной 13 с ножом силового резания, Манипулятор 4 поднимается и опускается гидроцилиндром 14.Работа устройства осуществляется следующим образом.С помощью мавщулятора 4 и самоходного шасси 1 срезающее устройство подводят к растущему 1 дереву 15, Как только эта операция выполнена, в импульсный привод 5 поступает команда, по которой шток 6 вместе с бойком 7 выстреливаются и устремляются по направляющим 8 к ползуну 11 и наносят по нему удар, Ползун 11 передает ударный импульс посредством тяги 10 ножу 9 силового резания, который и производит перерезание ствола дерева 15, Как только ствол перерезан, гидроцилиндром 14 манипулятор на. клоняется в требуемую для валки дерева сторону, дерево падает, а пружина 13 возвращает нож 9 и ползун 11 в исходное положе. ние. При дальнейшем подъеме манипулятора вверх боек 7 вместе со штоком 6 начинают перемещаться по направляющим 8 до тех пор, пока шток 6 не войдет и зафиксируется в импульсном приводе 5. Затем цикл срезания дерева повторяется.Срезание дерева ножом с помощью ударного импульса производится с большой скоростью подачи ножа, более 100 м/с, поэтому цикл резания мал и составляет сотые доли Формула изобретения 1, Устройство для валки деревьев, включающее самоходное шасси, манипулятор с поворотным ножом силового резания, упор иимпульсный привод ножа силового резания,о т л и ч а ю щ е е с я тем, что,с цельюповышения производительности, устройствоснабжено ползуном, а манипулятор выполненс направляющими, в которых установлен пол 20эун, причем последний связан с поворотнъмножом посредством тяги,2, Устройство по п, 1, о т л и ч а ю щ е.е с я тем, что в направляющих манипуляторамежду ползуном и импульсным приводомустановлен боек,25 Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССР 1 ЧО б 22450,кл. А 01 8 23/08, 1977.2. Авторское свидетельство СССР У 496018,кл. А 01 6 23/08, 1974 (прототип),858666 Редактор Е. Папп Тираж 700 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушскаи наб д, 4/5Заказ 7349/5 Подписное Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Составитель А. КондрапокТехред И. Асталош Корректор М. Шароши
