Устройство для амальгамации проб золотосодержащих песков

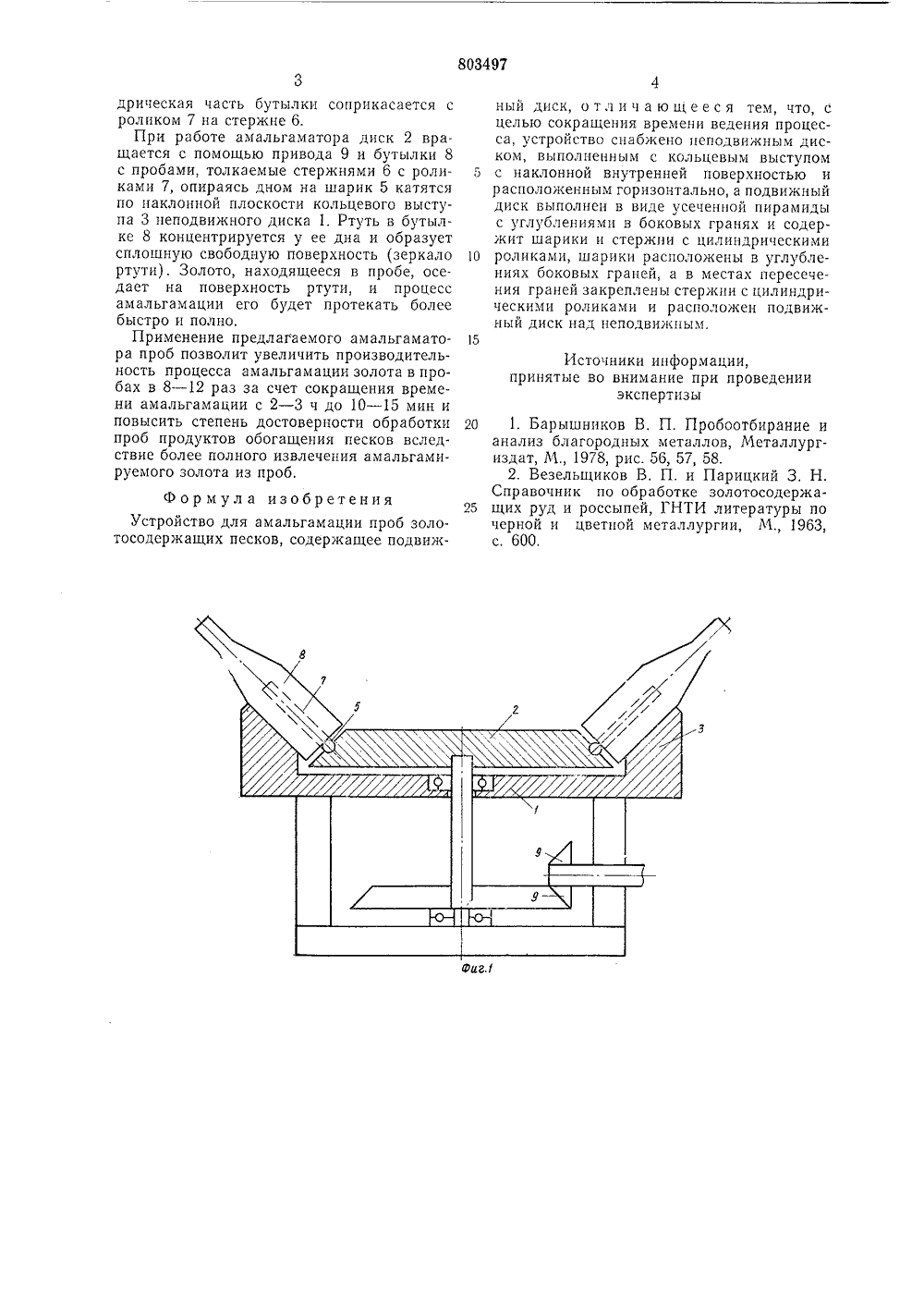

О П И С А Н И Е рцЗО 3497ИЗОБРЕТЕНИЯ Союз Советских Социалистических Республик(23) Приорите 0.06.82. Бюл ания описан бликова) Заявитель ст тутЫП ркутскии ехническииЯ АМАЛЬГАМАЦИИ ПРОРЖАЩИХ ПЕСКОВ 2"ствам по есторожля извлеальгамаИзобретение относится к устроиобогащению песков россыпных м дений золота и предназначено дчения золота из проб способом ации.Для амальгамации золотосодержащих материалов применяются различные устройства, в частности лабораторные шаровые мельницы цилиндрической формы с фрикционными валками 11.Прототипом предложенного технического решения является устройство для амальгамации проб золотосодержащих песков, содержащее подвижный диск 21,Недостатком известного устройства является низкая скорость амальгамации: в течение 2 - 3 ч амальгамируется 40 - 507 о содержащегося в пробе золота.Цель изобретения - сокращение времени ведения процесса.Это достигается тем, что известное устройство снабжено неподвижным диском, выполненным с кольцевым выступом с наклонной внутренней поверхностью, и расположенным горизонтально, подвижный диск выполнен в виде усеченной пирамиды с углублениями в боковых гранях и содержит шарики и стержни с цилиндрическими роликами, шарики расположены в углублениях боковых граней, а в местах пересечения гранеи закреплены стержни с цилиндрическими роликами и расположен подвижный диск над неподвижным.Бутылки или цилиндрические сосуды спробами в амальгаматоре занимают наклонное положение и ртуть концентрируется у их дна, имея свободную сплошную поверхность.На фиг. 1 изображен вертикальньш раз рез амальгаматора проб по оси; на фиг. 2 -вид амальгаматора в плане.Амальгаматор проб состоит из неподвижного диска 1 и подвижного диска 2. Не 1 тодвижный диск 1 снабжен кольцевым вы ступом 3 с наклонной внутренней поверхностью. Подвижный диск 2 расположен над неподвижным диском 1 и имеет форму. усеченной пирамиды, с двенадцатью боковыми гранями 4, в центре которых расположена 20 шариковая опора 5 (по оси бутылки) и вместе пересечения граней 4, перпендикулярно к одной из них закреплены стержни 6 с цилиндрическими роликами 7, На наклонной (внутренней) поверхности кольцевого 25 выступа 3 неподвижного диска 1 расположены бутылки 8 (или сосуды цилиндрической формы) с пробами. Дно бутылок опирается на шарик 5, расположенный по оси бутылки и находящийся в углублении в бо ковой грани 4 подвижного диска 2, Цилин803497 Фиг,/ дрическая часть бутылки соприкасается с роликом 7 на стержне 6.При работе амальгаматора диск 2 вращается с помощью привода 9 и бутылки 8 с пробами, толкаемые стержнями 6 с роли- д ками 7, опираясь дном на шарик 5 катятся по наклонной плоскости кольцевого выступа 3 неподвижного диска 1. Ртуть в бутылке 8 концентрируется у ее дна и образует сплошную свободную поверхность (зеркало 10 ртути). Золото, находящееся в пробе, оседает на поверхность ртути, и процесс амальгамации его будет протекать более быстро и полно.Применение предлагаемого амальгамато ра проб позволит увеличить производительность процесса амальгамации золота в пробах в 8 - 12 раз за счет сокращения времени амальгамации с 2 - 3 ч до 10 - 15 мин и повысить степень достоверности обработки 20 проб продуктов обогащения песков вслед. ствие более полного извлечения амальгамируемого золота из проб. Формула изобретенияУстройство для амальгамации проб золотосодержащих песков, содержащее подвижный диск, отличающееся тем, что, с целью сокращения времени ведения процесса, устройство снабжено неподвижным диском, выполненным с кольцевым выступом с наклонной внутренней поверхностью и расположенным горизонтально, а подвижный диск выполнен в виде усеченной пирамиды с углублениями в боковых гранях и содержит шарики и стержни с цилиндрическими роликами, шарики расположены в углублениях боковых граней, а в местах пересечения граней закреплены стержни с цилиндрическими роликами и расположен подвижный диск над неподвижным,Источники информации,принятые во внимание при проведении экспертизы1. Барышников В. П. Пробоотбирание и анализ благородных металлов, Металлург- издат, М 1978, рис. 56, 57, 58.2. Везельщиков В. П. и Парицкий 3. Н. Справочник по обработке золотосодержащих руд и россыпей, ГНТИ литературы по черной и цветной металлургии, М 1963, с, 600,803497 Фиг.2 ставитель М. ДицентТехред А. Камышнико Редакто Корректор Е. Михеева исьман Тираж 6517 СССР по делам изобрет аушская наб., д, 4/5Типография, пр, Сапунова, 2 каз 799/б Изд,162 НПО Поиск Государственного комитет 11 ЗОЗ 6, Москва, Ж-Зб
