Устройство для испытания зубчатых колес на статическую изгибную прочность зубьев

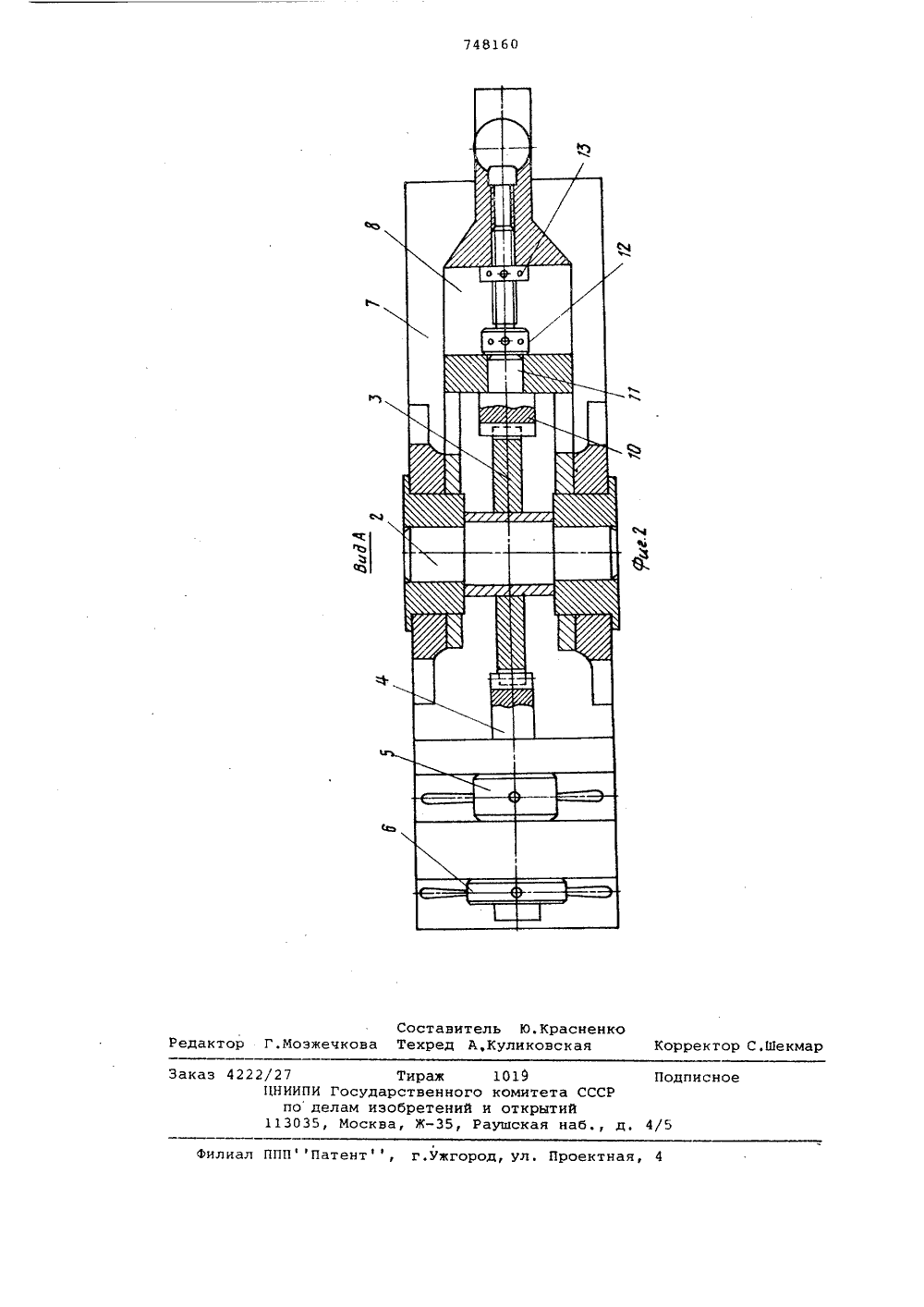

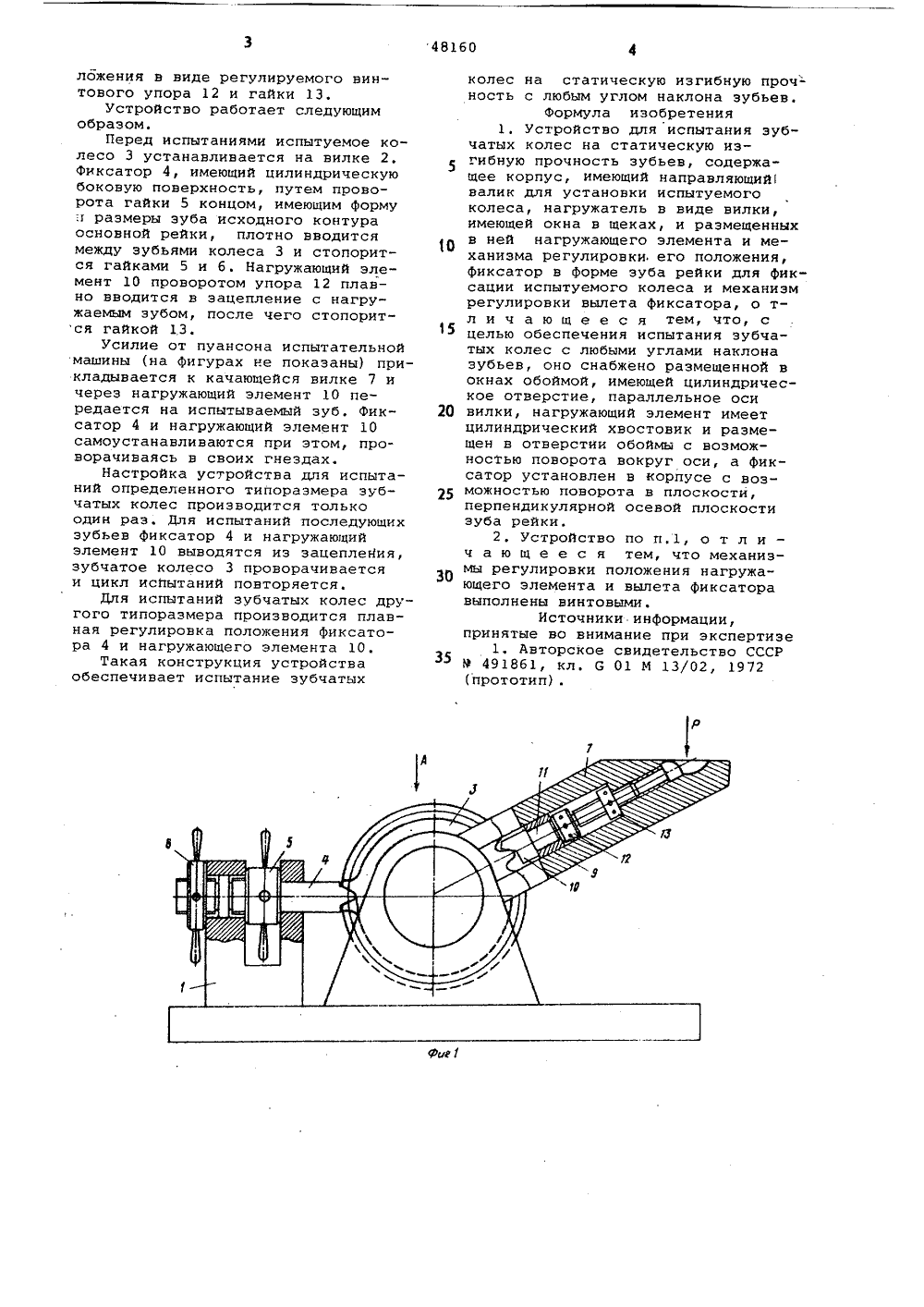

Союз Соеетскик Соцналистическик РеспубликОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ 1748160(51)М. Кл. а 01 М 13/02 с присоединением заявки Й 9 Государственный комитет СССР но делам изобретений и открытий. 1(088,8) Дата опубликования описания 150780(54) УСТРОЙСТВО ДЛЯ ИСПЫТАНИЯ ЗУБЧАТЫХ КОЛЕС НА СТАТИЧЕСКУЮ ИЗГИБНУЮ ПРОЧНОСТЬ ЗУБЬЕВ Изобретение относится к машиностроению, в частности к испытательной технике, и может быть использовано при испытании зубчатых колес на статическую изгнбную прочность зубьев,Известно устройство для испытания зубчатых колес на статическуюиэгибную прочность зубьев, содержащее корпус, имеющий направляющийвалик для установки испытуемого колеса, нагружатель в виде вилки, имеющей окна в щеках, и размещенныхв ней нагружающего элемента и механизма регулировки его положения,фиксатор в форме зуба рейки для фиксации испытуемого колеса и механизмрегулировки вылета фиксатора Ц .Недостаток известного устройствазаключается в том, что оно позволяет испытывать зубчатые колеса только с определенным углом наклоназубьевЦелью изобретения является обеспечение испытания зубчатых колес слюбыми углами наклона зубьев.Укаэанная цель достигается тем,что устройство снабжено размещенной.в окнах обоймой, имеющей цилиндрическое отверстие, параллельное оси 2вилкй, нагружающий элемент имеет цнлиндрический хвостовик и размещенв отверстии обоймы с воэможностьюповорота вокруг оси, а фиксаторустановлен в корпусе с возможностьюповорота в плоскости, перпендикулярной осевой плоскости зуба рейки.Кроме того, механизмы регулировки положения нагружающего элемента и вылета фиксатора выполненывинтовыми.На фиг.1 изображено устройстводля испытания зубчатых колес настатическую, изгибную прочность 15 зубьев, общий вид 1 на фиг.2 - видА на фиг.1.Устройство содержит корпус 1, направляющий валик 2 для установки испытуемого колеса 3. В корпусе 1 уста иовлен Фиксатор 4 в форме зуба рейки и механизм регулировки вылетафиксатора, имеющий гайки 5 и б.С валиком 2 связан нагружатель в виде вилки 7 с установленной в окнах8 ее щек обоймой 9, имеющей цилиндрическое отверстие, параллельноеоси вилки. Нагружающий элемент 10с цилиндрическим хвостовиком 11,установленным в отверстии обоймы 9, 30 имеет механизм регулировки его по-,ложения в виде регулируемого винтового упора 12 и гайки 13.Устройство работает следующим образом.Перед испытаниями испытуемое колесо 3 устанавливается на вилке 2. Фиксатор 4, имеющий цилиндрическую боковую поверхность, путем проворота гайки 5 концом, имеющим формуразмеры зуба исходного контура основной рейки, плотно вводится между зубьями колеса 3 и стопорится гайками 5 и 6. Нагружающий элемент 10 проворотом упора 12 плавно вводится в зацепление с нагружаемым зубом, после чего стопорится гайкой 13.Усилие от пуансона испытательной машины (на фигурах не показаны) прикладывается к качающейся вилке 7 и через нагружающий элемент 10 передается на испытываемый зуб, Фиксатор 4 и нагружающий элемент 10 самоустанавливаются при этом, проворачиваясь в своих гнездах.Настройка устройства для испытаний определенного типоразмера зубчатых колес производится только один раз. Для испытаний последующих зубьев фиксатор 4 и нагружающий элемент 10 выводятся из зацепления, зубчатое колесо 3 проворачивается и цикл испытаний повторяется.Для испытаний зубчатых колес другого типоразмера производится плавная регулировка положения фиксатора 4 и нагружающего элемента 10.Такая конструкция устройства обеспечивает испытание зубчатых колес на статическую изгибную проч-ность с любым углом наклона зубьев.Формула изобретения1. Устройство для испытания зубчатых колес на статическую изгибную прочность зубьев, содержащее корпус, имеющий направляющийвалик для установки испытуемогоколеса, нагружатель в виде вилки,имеющей окна в щеках, и размещенныхв ней нагружающего элемента и механизма регулировки.его положения,фиксатор в форме зуба рейки для фиксации испытуемого колеса и механизмрегулировки вылета фиксатора, о тл и ч а ю щ е е с я тем, что, сцелью обеспечения испытания зубчатых колес с любыми углами наклоназубьев, оно снабжено размещенной вокнах обоймой, имеющей цилиндрическое отверстие, параллельное оси20 вилки, нагружающий элемент имеетцилиндрический хвостовик и размещен в отверстии обоймы с возможностью поворота вокруг оси, а фиксатор установлен в корпусе с воэможностью поворота в плоскости,перпендикулярной осевой плоскостизуба рейки.2. Устройство по п.1, о т л ич а ю щ е е с я тем, что механизмы регулировки положения нагружающего элемента и вылета фиксаторавыполнены винтовыми.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР9 491861, кл. С 01 М 13/02, 1972748160 оставитель ехред А,КУ Ю.Красненкоковская Мозжечк едакт орректор С,Ше Заказ 4 Подписное Филиал ППППатент, г,Ужгород, ул. Проектная, 4/27 Тираж ЦНИИПИ Государственногпо делам изобретений 113035, Москва, Ж,019омитета СССРоткрытийУшская наб., д
