Стенд для испытания на изгибную прочность зубчатых колес

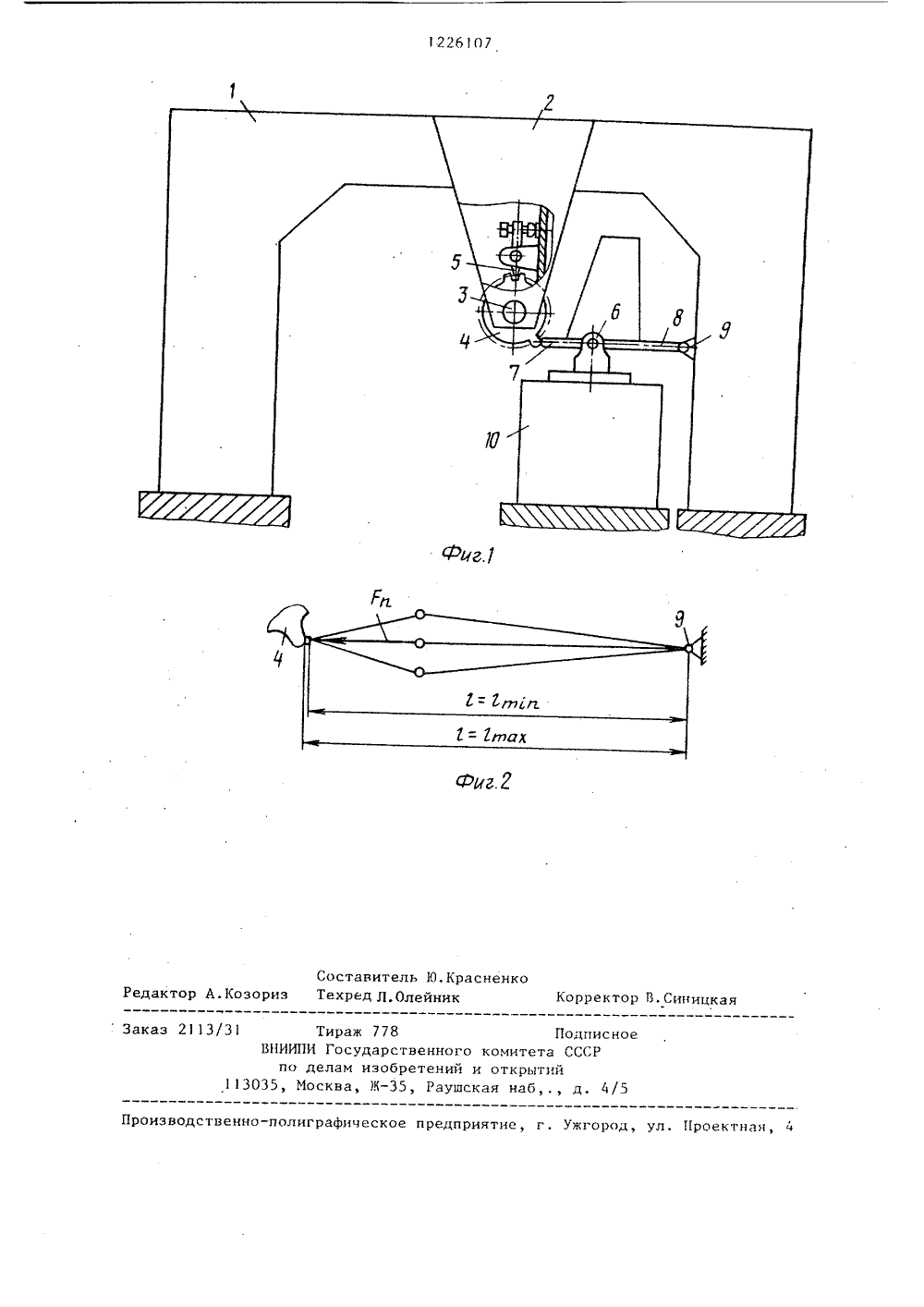

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИН ЯО 122610 А 4 С ОПИСАНИЕ ИЗОБРЕТЕНИЯ Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(56) Авторское свидетельство СССР Р 785669, кл. С 01 М 13/02, 1980.Авторское свидетельство СССР У 630546, кл. С 01 М 13/02, 1978, (54) СТЕНД ДЛЯ ИСПЫТАНИЯ НА ИЗГИБНУ 10 ПРОЧНОСТЬ ЗУБЧАТЫХ КОЛЕС (57) Изобретение относится к устройствам для исследования зубчатых колес на изгибную прочность и позв ляет сократить время испытаний за счет увеличения частоты приложениянагрузки при использовании обычныхизвестных силовозбудителей, а также исключает потери на трение. Зафиксированное упором испытуемое зубчатое колесо воспринимает нагрузкуот нагружающего элемента, выполненного в виде двух шарнирно соединенных стержней. Конец стержня шарнирно связан с корпусом, а шарнир,связывающий стержни - с силовозбудителем - с вибратором. При включении вибратора нагрузка меняется несколько раз от максимума до минимума за один цикл его работы. 2 ил.12Изобретение относится к машиностроению, а именно к испытательной технике, и может быть использовано при исследованиях и испытаниях зубчатых колес на изгибную прочность зубьев.Цель изобретения - сокращение продолжительности испытаний путем увеличения частоты приложения максимальной и минимальных нагрузок при использовании известных силовозбудителей и исключения потерь на трение скольжения.На фиг. 1 изображена общая схема стенда, на фиг. 2 - схема приложения нагрузки.Стенд содержит корпус 1, установленную на нем раму 2, в которой размещен вал 3 для установки испытуемого зубчатого колеса 4, фиксируемого упором 5. Нагружающий элемент состоит из двух соединенных шарниром 6 стержней 7 и 8, свободный конец первого из них предназначен для взаимодействия с активной поверхностью зуба испытуемого колеса 4, свободный конец второго шарнирно связан с корпусом 1 при помощи шарнирной опоры 9. Шарнир 6 установлен с возможностью перемещения в плоскости, перпендикулярной оси вала 3, и связан с силовозбудителем, например вибратором 10, размещенным в плоскости перемещения шарнира 6. Стержень 7 тарируется перед использованием на стенде.Стенд работает следующим образом.При включении вибратора 10 шарнир 6 совершает возвратно-поступательное движение. При этом стержень 8поворачивается относительно шарнирной опоры 9, а стержень 7 - относительно линии контакта его поверхности с активной поверхностью зуба испытуемого колеса 4. Линия действия силы Г проходит касательно основной окружности зубчатого колеса 4. При этом продольная ось нагру 26107 3жающего элемента последовательно приобретает вид горизонтальной и ломаной линии, за счет чего происходит изменение расстояния 1 между шарнирной опорой 9 и активной поверхностью зуба испытуемого колеса 4. Когда ось нагружающего элементапроходит горизонтальное положение, то 1=1 , и зуб испытуемого колеса 4 воспринимает максимальную нагрузку Р . Если же ось нагружатО, Кющего элемента принимает вид лома-ной линии. то = 1 , и зуб воспринимает минимальную нагрузку Р,гтчлИзменение расстояния соответствует деформации зуба испытуемого колеса 4. Таким образом, за один ход виб О ратора О зуб испытуемого колеса 4нагружается дважды максимальной нагрузкой и четырежды минимальной при отсутствии трения скольжения в зоне нагружения зуба.25Формула изобретения 1 О Стенд для испытания на изгибнуюпрочность зубчатых колес, содержа- ЗО щий корпус, размещенный в нем валдля установки испытуемого колеса,силовозбудитель, нагружающий элемент, один конец которого предназначен для взаимодействия с зубом испытуемого колеса, и упор, о т л ич а ю щ и Й с я тем, что, с цельюсокращения продолжительности испытаний, нагружающий элемент выполненв виде двух стержней, соединенных 40 между собой шарниром, установленным с возможностью перемещения вплоскости, перпендикулярной оси вала,и связанным с силовозбудителем, который размещен в плоскости перемещения шарнира, свободный конец одного из стержней шарнирно связан скорпусом, а упор предназначен дляфиксации испытуемого колеса.122 б 107 И.Красненкойник Составите Техред д. О ницка оррект ор А.Козо е/5 я наб,твенно-полиграфическое предприятие, г, Ужгород, ул. Проектная, ч оиз Заказ 2113/31 Тираж 778 В 11 ИИПИ Государственного по делам изобретений и 113035, Москва, 6-35, Раушск
