Фундамент судовозных путей наклонного судоподьемника
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 560943
Автор: Колосов
Текст

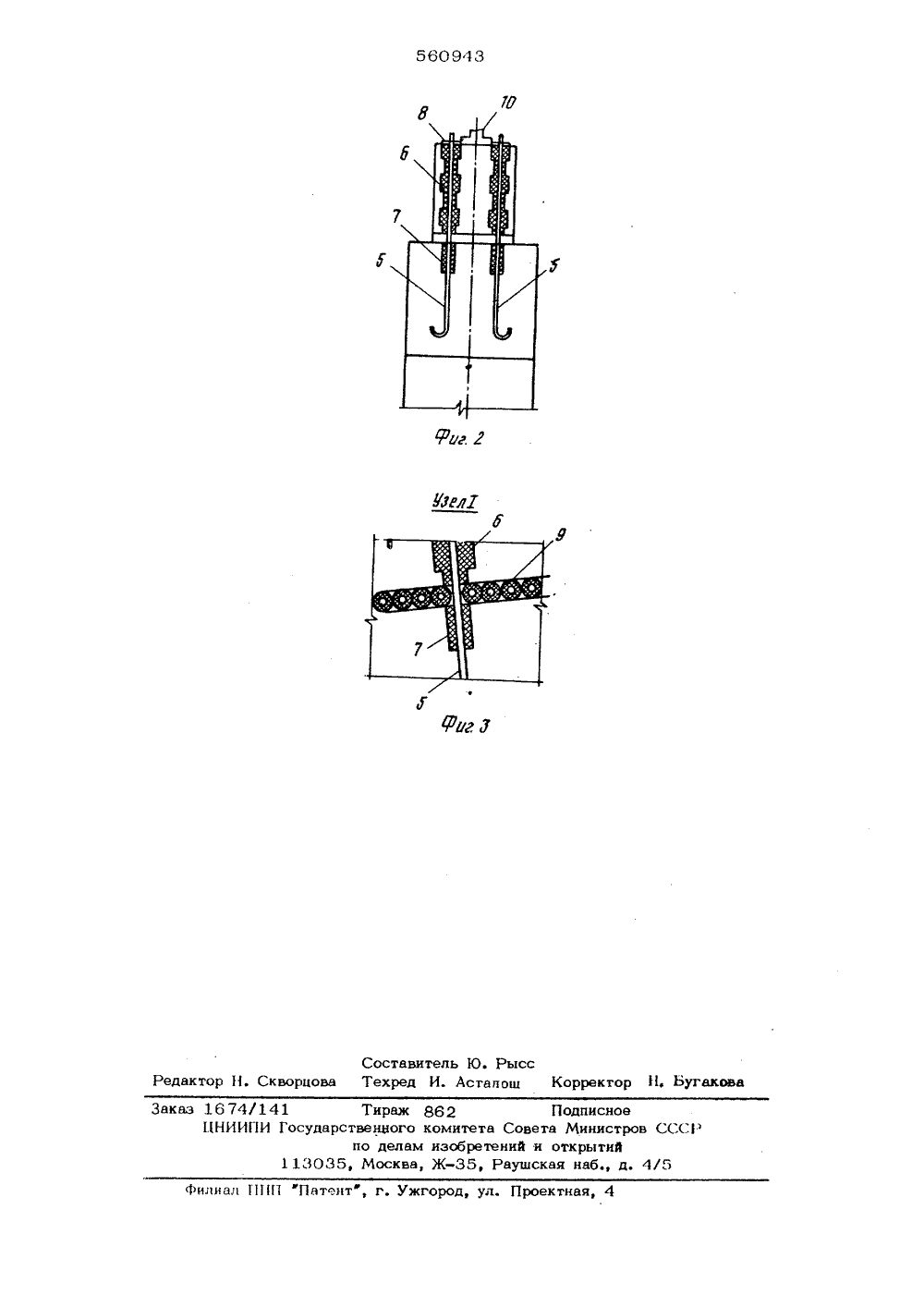

Союз Советсннх Соцналнстнческнх Республнк(6) М, Кл.еЕ 02 С 3/00 Н 63 С 3/Ой Гасударственный каннтет Соеета Миннстрае СССР па делан изобретений и Открытий(43) Опубликоваио 05.06.77.Бюллетень21 (53) УДК 626.5е (088.8) (46) Дата опубликования описания 03.08.77(72) Автор изобретения М. А. Колосов Ленинградское отделение Всесоюзного ордена Ленинапроектно изысартельского н научно-исследовательскогоинститута фГндропроект" им, С, Я, Жука(54) ФУНДАМЕНТ СУДОВОЗ 1 ЫХ ПУТЕЙ НАКЛОННОГОСУДОПОДЪЕМНИКА Изобретение относится к гидротехничеоким-сооружениям, а именно, к фундаментам судовозных путей наклонного судоподъемника.Известен фундамент судовозных путей наклонного судоподъемника, содержащий железобетонну.о балку с подушкой, на которую накладываются рельсы, закрепленные с помощью анкеров и штифтов 11,Недостатком указанного фундамента является отсутствие приспособлений, предотвращающих разрушение от температурных деформаций.Известен также фундамент судовозных путей наклонного судоподъемника, содержащий неразрезную подрельсовую конструкцию и опорную часть, выполненную в виде отдельных элементов, соединенных между собой анкерами, заключенными в эластичнуюоболочку21.Однако из-за температурных деформаций опорных конструкций в районе температурного шва в неразрезной железобетонной балке возникают трещины, которые приводят к разрыву подрельсовой конструкции. 2В том случае, если судовозные пути имеютзубчатые рейки, то разрыв подрельсовойбалки приводит к нарушению шага, Кромегоризонтальных деформаций в опорных конструкциях фундаментов значительной высоты имеют место также вертикальные деформации. Деформации данного направления приналичии только пластин скольжения и эластичной оболочки анкера не предотвращают 1разрушения верхней неразрезной части фундамента,Цель изобретения - предотвращение разрушения фундамента при температурных деформациях его опорной части. ц Это достигается тем, что анкеры пропущены на всю высоту подрельсовой конструкции и снабжены. упорами, при этом эластичная оболочка выполнена переменного сечения, а между смежными поверхностями под 2 р рельсовой и опорной части фундамента уотановлены эластичные амортизаторы, причем амортизаторы выполнены в виде катковкруглого сечения.На фиг. 1 изображен предлагаемый фунд дамент, продольный разрез; на фиг. 2 - то560943 1 Оф о мр ула из обо ре тения 1. ф ундамент судовозныхдъемника, соде жащржащий неразреэьсовую конструкцию ичу ъ ь выиолнеи опорнуюненную в виде от ементов соедитдельных элеоединенных межзаключеннь ми в эластячн юду собой анкерамиФличаюую оболочку, о тю ш и й с я тем, что с щ предотвращения, что, с цельюия разрушениятемпературныхндамента приых де рмациях еготи, анкеры п опего опорной час- при этом эластичнструкции и снабженыстичная оболочкаупорамиого сечения, а меповерхностяммежду смежнымиями подрельсовой и опти фундаментаи опорной часнта устачовлены элтизаторы.эластичные амор 2.. фундамент ио и. 1, о т л ииены в ви етем, что амо тртизаторы выполв виде катков круглого сечИсточникго сечения.и ин рмации и инмание при, принятые во внии экспертизе:1 вторское СССРО, кл. С 3/00, 18.04.2. вторское свидетел% 246397 С 3/00, 04 01 3же, поперечный разрез нафиг. 1.разрез; на Ф п. 3 - узелф ундамент судовознсудоподъемника сосных путей н аклонногорезной железобето йка состоит иэ верхнейе нераэетонной балки 1 и нчасти, состоящей, наи имеи нижнейк рамы железобетоныМежду стойиной эстакады,то ками соседней амимеется темперамы эстакадытемпературный шов 4.нижнюю часть фу.в . Верхнюю ира 5, причь ндамента с вязывают анкеем каждый анкер и ховсю высоту верхи йр проходит наверхней части диан аимеет две эластичнверхнюю 6 пеичные оболочки:переменного сечения и7 постоянногоо сечения. Оболочия и нижнюювает анк ер на всю высоочка 6 иок ыНа коконце анкету фундамента.ра имеется уио 8 вшайбы Диаметр ш Рбша. ы меньшетью фундаментаежду верхней и н ижней часмента укладываются амры 9, выиол ненные в виде каамортизатоде катков иэ элаоматериала, напримесоким модулем пер, резины с вылдулем упругости. Зазо ыамортизаторамры междуней части фуи перед бетони рованием верхи фундамента заполняюмастикой. По . о верхнему яр слняются битумнойо рпрокладываюусу фундаментаваются опорные меции 10 для монтажа рельсор металлоконструкечных устройств,рельсовых путей и реП кри олебаниях темиерат ы ито горизонта льные деформациииературы имеют мес- Зпвертикальные е- ции ригеля 2 иые деформации стоек 3.ризонтальных дефо. При го 2де рмациях п ися относительно веразрезной части 1, что обеспечифо и поворотом амо тизаефо оби олочек 6 и 7 анкПри вертикальнь фоанкеров 5.ных деформациях сшение ригеля 2 отнстоек 3 смеотносительно балки 1 обес 4печивается осевым сжатием илиПредлагаемыми фундаментП е ндамент обеспечиваетра оту нераэрезных консудовозных п тейконструкцийуте, ироложенныопорным кон струкциям эстых по высокимстолбам) .эстакадам, стенам,5609 43УЯглГСоставитель Ю. Рысс Редактор Н. Скворцова Техред И. Асталощ Корректор Н, Бугакова Заказ 1674/141 Тираж 862 Подписное ЦНИИПИ Государственного комитета Совета Министров СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5Филиал ПИП "Патент", г. Ужгород, ул. Проектная, 4
СмотретьЗаявка
2317768, 22.01.1976
ЛЕНИНГРАДСКОЕ ОТДЕЛЕНИЕ ВСЕСОЮЗНОГО ОРДЕНА ЛЕНИНА ПРОЕКТНО ИЗЫСКАТЕЛЬСКОГО И НАУЧНО-ИССЛЕДОВАТЕЛЬСКОГО ИНСТИТУТА "ГИДРОПРОЕКТ" ИМ. С. Я. ЖУКА
КОЛОСОВ МИХАИЛ АЛЕКСАНДРОВИЧ
МПК / Метки
МПК: E02C 3/00
Метки: наклонного, путей, судовозных, судоподъемника, фундамент
Опубликовано: 05.06.1977
