Способ получения полиарилатов

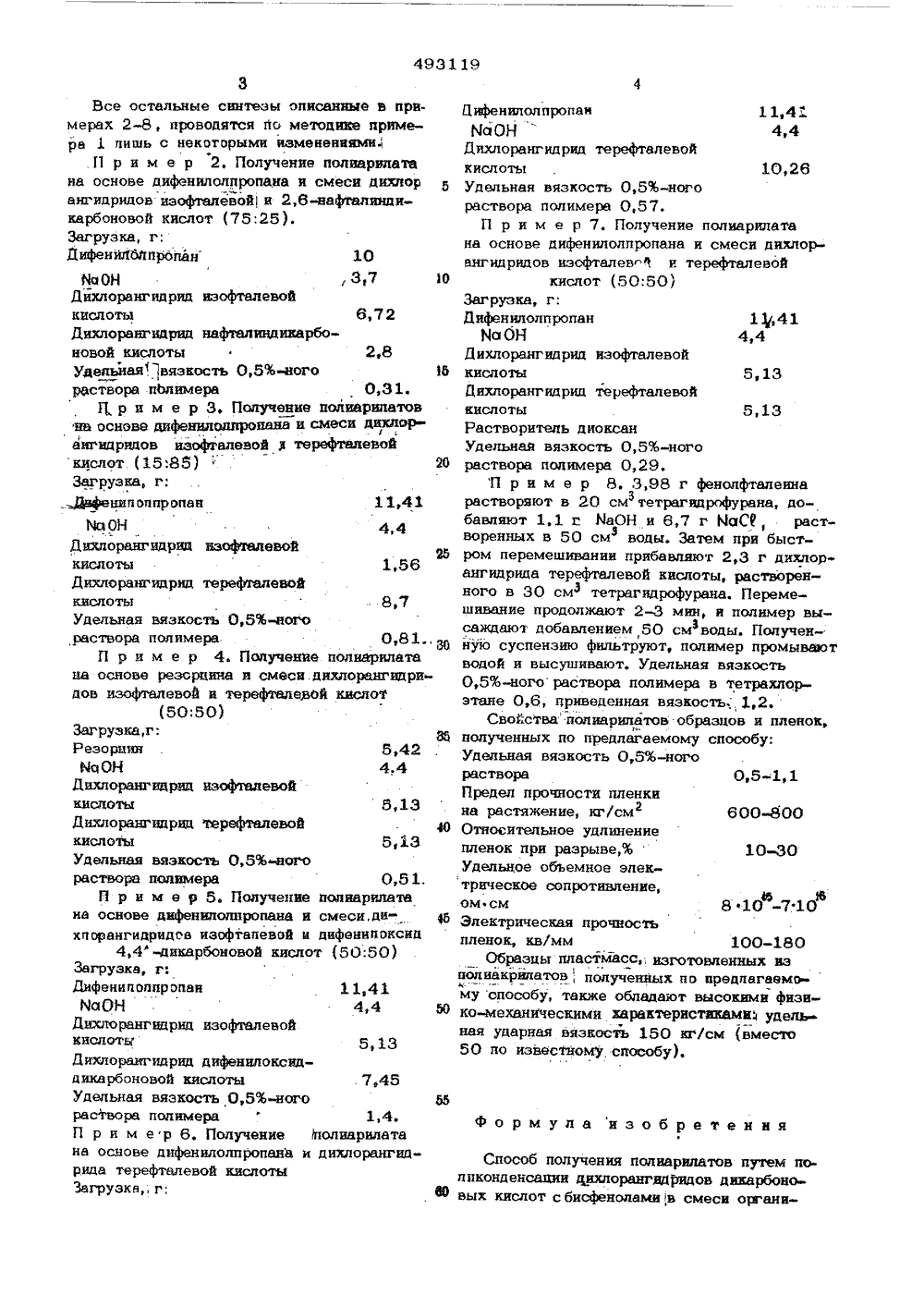

ОП ИКАНИЕ ИЗОБРЕТЕН ИЯ Союз СоветскииСоциалмстичесеаРеспублик(51) М, Кл. ,С 08 С 63/28 ооудвротвенный комитетСовета Министров СССРпо делам иэобретекнйи открытий(43) Опубликованоо (45) Дата опублико 78.67 088.8 ия,26,10 72) Авторы изобретении Т. В. Кудим Л.Б,Со 71) Заявнтел 4) СПОСОБ ПОЛ НИЯ ПОЛИАРИЛА Изоб пи 7 По мер и% ноголи в с мывают в ость 0,5 у растйора п меси тетраэтл ии 2:3).ная вяз 0,89 (е нас фе ределя оше ение относится к получению полна Известен способ получения полиарилатов путем поликонденсации дихлорангидридов дикарбоновых кислот с бисфенолами в смеси органического растворителя, воды и щелочи, причем органический растворитель не смешивается с водой.По известному способу не удается получить полиарилаты высокого 1 молекулярнбго веса и с большим выходом в отсутствии эмульгатора и катализатора, которые загряз няют получаемые полиарилаты, и последние поэтому требуют дополнительной очистки,Предлагается при получении полиарила-, тб тов в качестве органического растворителя ,применять растворители, смещивающиеся с водой, и процесс проводить при добавлении в реакционную смесь неорганической соли, Используемые растворители не вызывают 20 выпадения соли в условиях проведения реакции.Предложенный способ позволяет получать полиарилаты с большими выходом и молекулярным весом т до 1,4), причем получен д ныеполиарилатьт,легко и быстро очищаются водой без применения органического растворителя.П р и м е р 1. Получение полиарилата на основе 4,4-,пиокси-дифенилпропана и смеси . дихлорангидрндов изофталевой итерефталевой кислот (50:50).17, 1 г дифениппропана растворяют в 50 смз тетрагидрофурана, к раствору бисфенола добавляют 6,6 гйаОН и 20 г МаС растворенных в 150 сма воды. Затем при быстром перемешивании прибавлять 7, 67 г дихлорангидрида изофталевой кислоты и ,67 г дихлорангидрида тер алевой кислоты, растворенных в 100 с тетрагидрофурана. Перемешивание продолжают 2-3 мин и полимер высаждают добавлением 150 см воды0 Зб5,424,4 5,1340 Все остальные синтезы описанные в примерах 2-8, проводятся гго методийе примера 1 лишь с некоторыми изменениями.1П р и м е р 2. Получение полиарилате иа основе дифенилолпропана н смеси дихлор ангидридов изофталевой и 2,6-нафталющикарбоновой кислот (75;25).Загрузка, г;Дифенгглблпропан 10Иц ОН ,3,7 Дйхлоранг яд рнд иэофталевойкислоты 6,72 Дихлорангидрид нафталицдикарбоновой кислоты 2,8 Удельная г 1 вязкость 0,5%-ного б раствора пЬлимера 0,31.Ц, р и м е р 3, Получение цодиарипатов нв основе днфенилолпроцана и смеси дихлораигидридов изофталевой м терефталевой кислот (15;88) 20 Загрузка, г:ИИфенил олпропад 11,41Иц ОН 4,4 Дихдоранг ядрил изофтелевойЫ кислоты 1,56 Дихлорангидриц терефтелевойкислоты 8,7 Удельная вязкость 0,5%-ного,раствора полимере 0,8 1.,П р и м е р 4. Получение подиарилата на основе резорцина и смеси.дихлорангидри" дов иэофталевой и терефтадевой кислот(5050)Загрузка,г:РезорцинАМОНДихдорангидрид изофталевойкислотыДихлорангидрид терефталевойУдельная вязкость 0,5% ногоРаствора полимера 0,51,И р и и е р 5. Получение лолиарнлатена основе дифенилолнропана и смеси,ди хлорангидридов изофтапевой и дифенипоксид4,4 -дикарбоновой кислот (50:50)Загрузка, г:Дифенилолпр опав 1 1,41ИаОН 4,4 50 Дихдорангидрид изофталевойкнолоти 5,13Д ихлоралгидриц дифенилоксиддикарбоновой кислоты 7,45Удельная вязкость 0,5%-ного Ираствора полимера 1,4. П р и и е р 6. Получение ггодиарилатана основе днфенилолпропана н дихлорангидрида терефтадевой кислотыЗагрузка, г; Ю10,26 5,13 810 -710 формула изобретенияВ Способ получения полиарилатов путем пол пконденсации дихлорангигцгидов дикарбоновых кислот сбисфеноламив смеси органиД ифенилол пропан 11,4ИаОН4,4Йихлорангидрид терефталевойкислотыУдельная вязкость 0,5%-ногораствора полимера 0,57.П р и м е р 7. Получение полиарилатана основе днфенилонпролана и смеси днхлорангидридов иэсфталев гг и терефталевойкислот (50:50)Загрузка, г:Днфенилолпропан 1 ф,41Ма ОН 4,4Дихлоранг ид рид изофталевойкислотыДихлорангидрнд терефталевойкислоты 5,13Растворитедь диоксанУдельная вязкость 0,5%-ногораствора полимера 0,29.П р и м е р 8. 3,98 г фенолфталеинарастворяют в 20 см тетрагидрофурана, до 3бавляют 1,1 г йаОН и 6,7 г МаС 1 растЭгворенных в 50 см воды. Затем при быстром перемешнвании прибавляют 2,3 г днхлорангидрида терефталевой кислоты, растворенного в 30 см тетрагндрофурана. Перемешивание продолжают 2 3 мин, и полимер высаждают добавлением 50 см воды. Получен 3ную суспенэию фильтруют, полимер промываютводой и высушивают. Удельная вязкость0,5%-ного раствора полимера в тетрахлорэтане 0,6, приведенная вязкость, 1,2.Свойства полиарилатов образцов и пленок,подученных по преддагаемому способу:Удельная вязкость 0,5%-ногораствораПредел прочности пленкина растяжение, кгсм 600-800Относительное удлинениепленок при разрыве,%10-30Удельное обьемное электрическое сопротивление,ом смЭлектрическая прочностьпленок, кв/мм 100-180Образцы пластмасс, изготовленных иэполнакрнлатов полученныхо предлагаемому способу, также обладают высокими физико-механическими характеристиками удельная ударная вязкость 150 кг/см (вместо50 по известному, способу).493119 Составитель Л, ЧурсинаРедактор Н. Джарагетти Техреду М, 11 евицкая Корректор В. Сердюк Заказ 3306/43 Тираж 810 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 1130 Э 5, Москва, Ж, Раушскаи иаб., д. 4/5Филиал ППП фПатентф, г. Ужгород, ул. Проектнаи, 4 ческого растворителя, воды и щелочи, о тп и ч а ю щ иф с я тем, что, с целью повышения молекулярного веса полиарилатов, а также упрошения технологии их получения,в качестве органического растворителя применяют растворителя, смешиваюшнеся сводой,и процесс проводят при добавлениии реакционную смесь неорганической соли.
