Устройство для получения колебательного движения грохотов, сит и т. п.

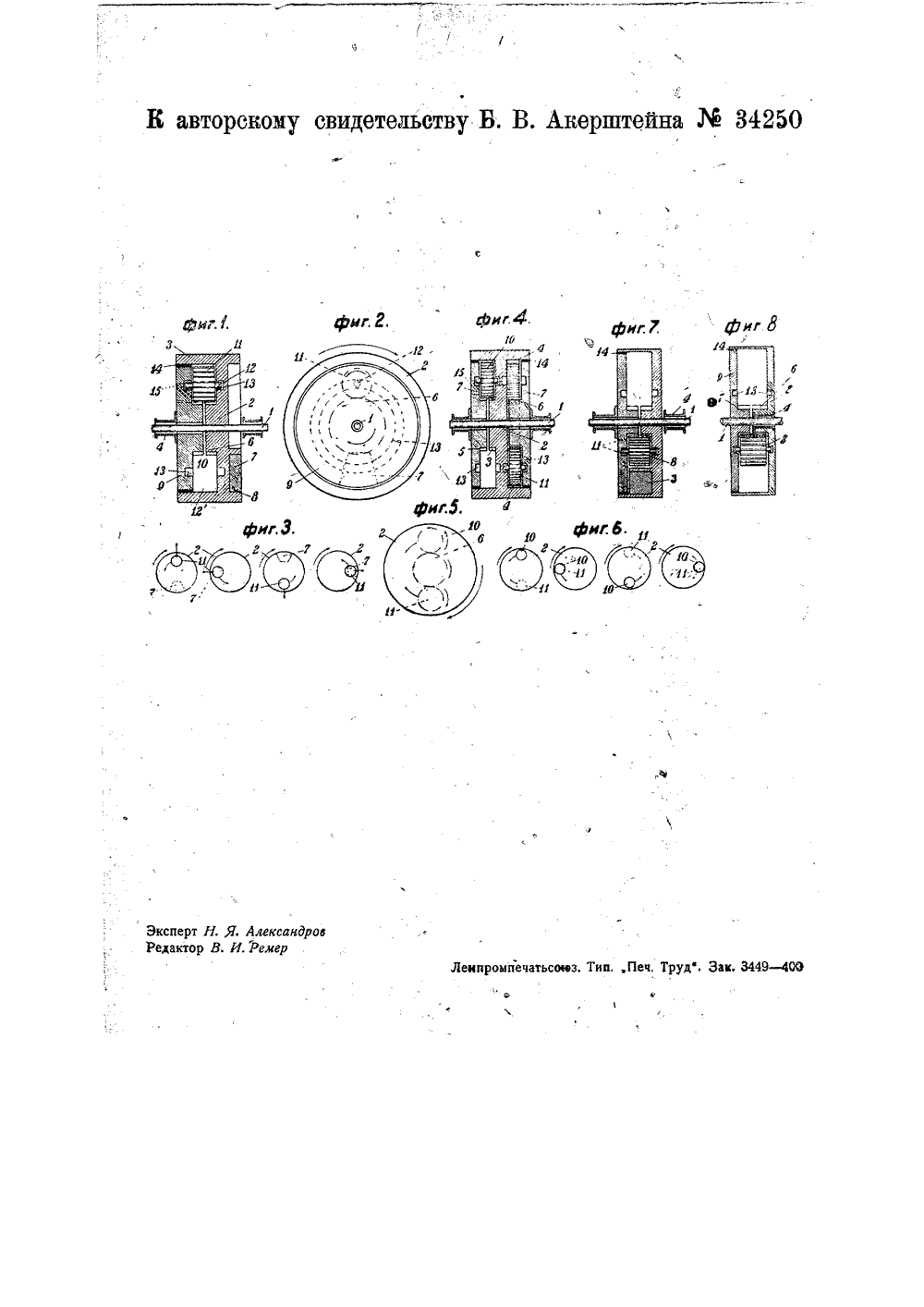

сс 47 Ь, 21 Е СВИДЕТЕЛ АВТОР О ВА ОБРЕТЕНИЕ ПИ И устрои ля получения к грохотов, с льству Б, В. А82990), с пв, свид.о свидетеяьства му свидетеаяв. свид. числа (за К авторс1931 года февралят того же да. ыдаче авторс 488 Изобретение относится к устройствам,снабженным двумя вращающимися в противоположные стороны грузами и устанавливаемым на механизмах, в которыхтребуется получить колебательное двиф жение. В предлагаемом устройствЕ одиниз двух или оба груза заменены шестернями, приводимыми во вращение подвижной шестерней и обегающими неподвижную шестерню,На чертеже фиг. 1, 4, 7 и 8 изображают осевой разрез устройства в четырех вариантах его выполнения фиг. 2и 5 - вид с торца на подвижные элементы устройства в двух вариантах еговыполнения; фиг, 3 и б - схему взаимногорасположения грузов в двух вариантахвыполнания устройства в моменты наибольшей и наименьшей величины равнодействующей инерционных усилий.Шкив 2 (фиг, 1 и 2), жестко укрепленный на валу 1 и приводимый вовращение перекинутой через него гибкойпередачей; воздействующей непосредственно иа вал, охватывает своим ободом 3 диск 9, свободно сидящий на томже валу 1 и жестко скрепленный с подшипниками 4, в которых вращается вал 1,на механизме, приводимом в колебательное движение,Шкив 2 и дисквыми направляющ 9 снабжейы кольцеими пазами 13, в кото. лебательного движеният и т, и. керштеМна, заявленномурисоединением заявок82989, 82987 и 82986).публиковано 31 января 1934 рых помещены цапфы 12 шестерни 11 находящиеся в одновременном зацеплении и с шестерней б шкива 2 и с неподвижной шестерней 1 О диска 9, С внешней стороны шкива в его углублении 8 укреплен груз 7, который, в целях выравнивания его инерционных усилий и усилий шестерни 11, может быть выполнен составным из съемных частей.При вращении шкива 2 (фиг. 2) шестерня 11, обегая неподвижную шестерню 10, вращается вокруг вала в сторону, противоположную вращению вокруг того же вала груза 7, следствием чего создается равнодействующая инер ционных усилий (фиг. 3) груза 7 и ше стерни 11, которая всегда совпадаеч с одной прямой линией и за один обо. рот шкива изменяет свою величину о наибольшего положительного до наи большего отрицательного значения обратно, проходя за это время два раз через нулевое значение и сообщая меха низку,на котором укреплена неиодвиж ная частьустройства, колебательно движение.Для жидкой сказки устройства служи масляная ванна 12 (фиг, 1) с уплотия ющей прокладкой 14, а для густой сма:. ки - отверстия 15. Обод 3 шкива 2 мс жет и не охватывать диска 9, которы в этом случае имея больший диаметприлегает своей торцевой поверхностью к кромке обода 3, а уплотйяющая про. кладка 74 располагается в вертикальной плоскости.Для уменьшения трения вал 1 и цапфы 12 могут быть снабжены шариковыми или роликовыми подшипниками.Вал 7 может быть установлен и вертикально, причем в,этом случае для уменьшения трения по диску 9 и по шкиву 2 шестерня 77 снабжается шариковой или роликовой обоймой.Все устройство выполнено в форме коробки 2 - 9, состоящей из упомянутых деталей.Первое видоизменение устройства состоит в том, что вместо одного диска, жестко укрепляемого на механизме, приводимом в колебательное движение, применены два диска 7 (фиг, 4), а вместо груза, неподвижно укрепленного на шкиве 2, применена вторая шестерня 77, связанная посредством наружного зацепления б со вторым диском и одновременно посредством внутреннего зацепле. ния 4 со шкивом 2.При вращении шкива 2 (фиг. 5) шестерня 70, обегая под действием шестерни 3 шкива 2 шестерню 5 одного неподвижного диска 7, и шестерня 17, обегая под действием шестерни 4 того же шкива шестерню б второго неподвижного диска 7, вращаются вокруг вала 1 в противоположные стороны и создают ту же картину сил (фиг, б), какая имела место и в первом варианте выполнения.Конструкция шестерен 10 и 77 может :быть и такой, которая допускает изменение их веса.Смазка трущихся деталей устройства производится через отверстия 73 (фиг. 4).Второе видоизменение устройства имеет своей целью предотвращение появления пары сил и состоит в том, что груз 3 (фиг. 7) и шестерня 8 расположены в одной нормальной к валу 7 плоскости, причем смазка трущихся частей устройства осуществлена через отверстия 77.В вышеописанных устройствах ось, на которой смонтирована передача, выполнена в виде вращающегося вала 7 с укрепленной на нем передачей, но в целях уменьшения количества вращающихся частей ось может быть выполнена в виде неподвижного вала 1 (фиг, 8), на котором жестко укреплен диск 9 с неподвижной шестерней 7. На валу 7 имеется подшипник 4, на который наса. жен шкив 2 с шестерней б, Шкив 2 и диск 9, снабжены кольцевым направляющими пазами 73 для цапф шестерни 8, находящейся в одновременном зацеплении и с шестерней б шкива 2с шестерней 7 диска 9, причем груз 3 и шестерня 8 расположены в одной нормальной к валу 1 плоскости. Привра. щении шкива 2 шестерня 8, вращаясь в пазах 13, пойдет по противоположному направлению вращения шкива 2, и прикрепленная к неподвижному валу. 7 подлежащая качанию часть устройства получит равномерное колебательное движение,Предмет изобретенйя.1. Устройство для получения колеба тельного движения грохотов, сит и т, и., отличающееся тем, что в качестве одногоиз грузов применена обегающая ше. стерня 11 (фиг, 4), заключенная внутрикоробки 2 - 9, шипы коеи свободно установлены в выемках 13 коробки.2, Видоизменение устройства по и. 1, отличающееся тем, что в качестве двух грузов применены две сбегающие шестерни 10 и 71 (фиг. 4), движущиеся во взаимно противоположные сторонц.3. Видоизменение устройства по и, 1, отличающееся,тем,что груз 3 (фиг, 7) и сбегающая шестерня 8 расположены в одной плоскости, перпендикулярной к валу 1,4. Форма выполнения устройства по пп. 1 - 3, отличающаяся тем, что цсь, на которой смонтирована передача, вы. полнена или в виде вращающегося вала с укрепленной на нем передачей или в виде неподвижного вала (фиг. 8) с вращающимся на нем передаточным механизмом.Б авторскому свидетельству Б. В. Акерштейна М 84250 У 4 еч, Труд. Зак еыпромпечагьсое пе акт иг,З. АмксандрРемер фиг. 8,г.5.
