Способ магнитного обогащения слабомагнитных руд и сепаратор для его осуществления

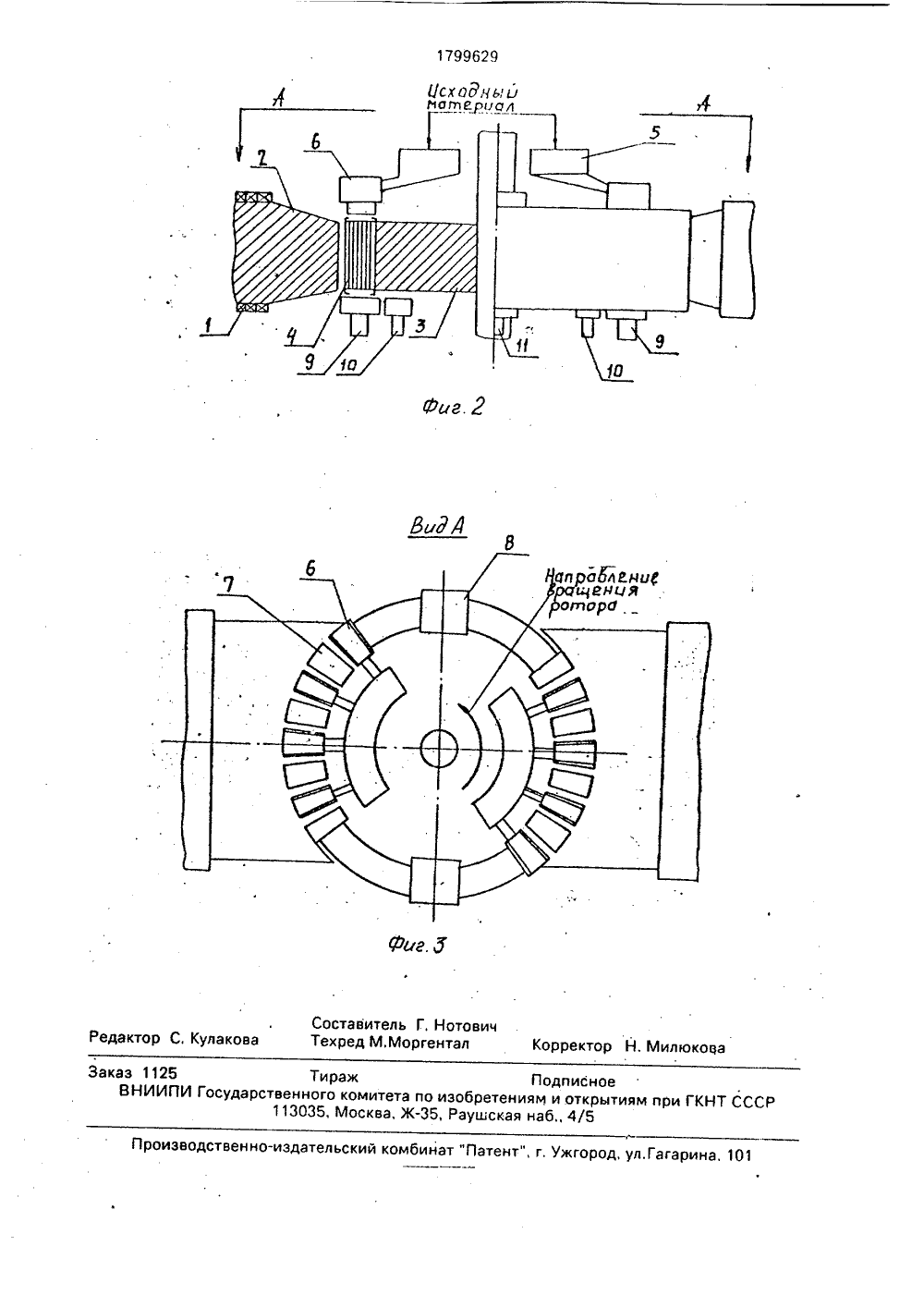

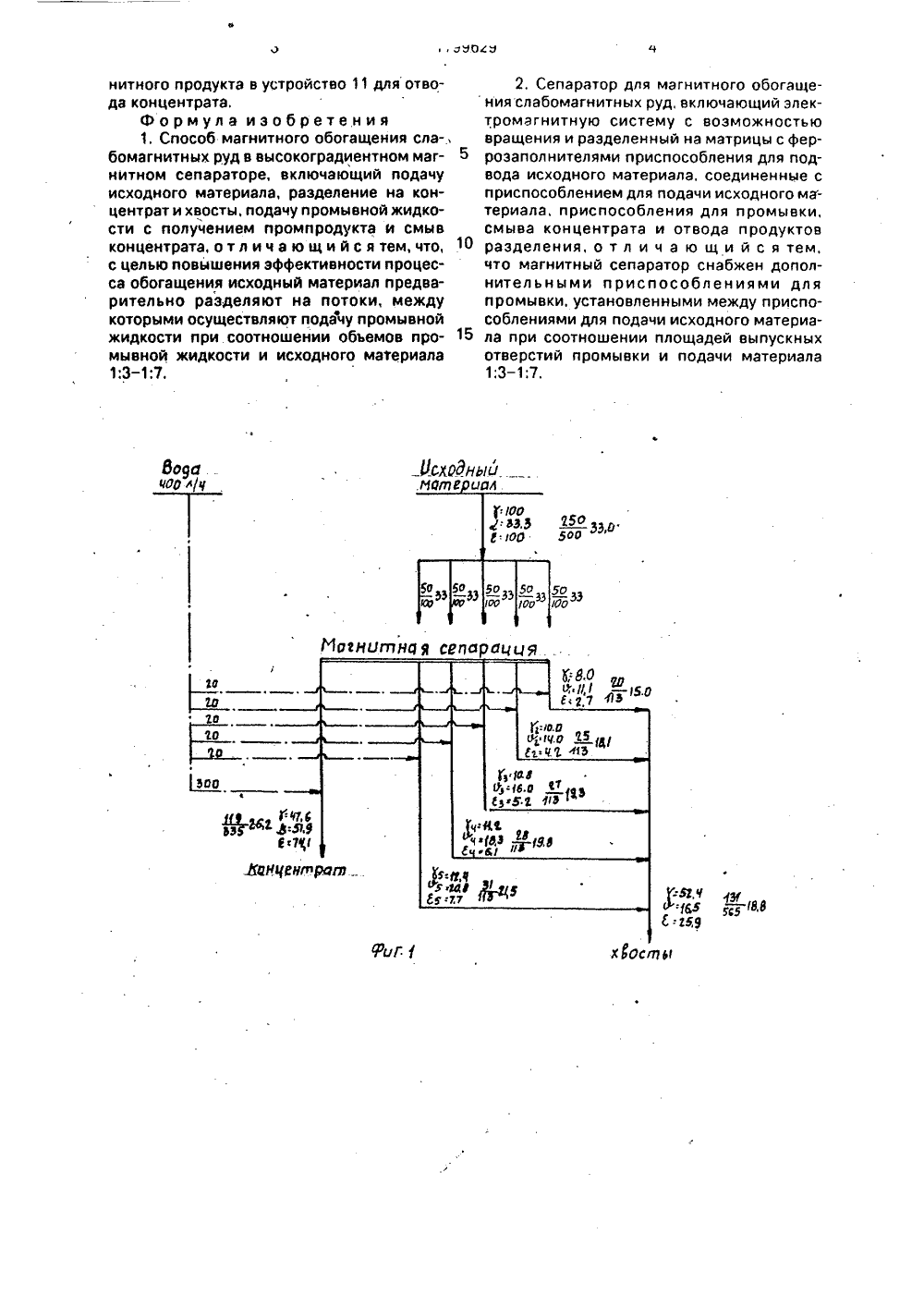

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК 996 05 В 03 С 1/10 ГОСУДАРСТВЕННОЕ ПАТЕНТВЕДОМСТВО СССР(ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТ ГАЩЕНИЯ ПАРАТОР ектныи ии руд(71) Научно-исследовательский и проинститут по обогащению и агломерачерных металлов Механобрчермет(56) Обогащение слабомагнитныхных металлов. М.: Недра, с, 16 - 22.Арвидсон Б. Технические и зкоские достоинства полиградиентныхных сепараторов. ХИ Междуна. конгресс по обогащению полезныхемых, 1977. Изобретение относится к области обогащения полезных ископаемых и может быть использовано при магнитном обогащении слабомагнитных руд.Цель изобретения - повышение эффективности обогащения,На фиг,1 приведен предлагаемый сепаратор; на фиг.2 - вид А на фиг.1,Магнитный сепаратор включает электромагнитную систему 1 с полюсами 2, между которыми установлен ротор 3, разделенный на матрицы с ферроэаполнителями 4, приспособление 5 для подвода исходного материала, соединенное с установленными вдоль полюса приспособлениями 6 для подачи исходного материала, между которыми расположены приспособления 7 для промывки; приспособления 8 для смыва концентрата, отвода хвостов 9, промпродукта 10 и концентрата 11,Магнитный сепаратор работает следующим образом.(54) СПОСОБ МАГНИТНОГО ОБОСЛАБОМАГНИТНЫХ РУД И СЕДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ(57) Использование: обогащение слабомагНитных руд. Сущность изобретения; исходный материал предварительно разделяют на потоки, между которыми осуществляют подачу промывной жидкости при соотношении объемов промывной жидкости и исходного материала 1:3 - 1:7. Для этого сепаратор снабжен дополнительными приспособлениями для промывки, установленными между приспособлениями для подачи исходного материала при соотношении площадей выпускных отверстий 1:3-1;7, 2 с,п. ф-лы, 3 ил,Исходныи материал в виде пульпы из приспособления 5 для подвода исходного материала поступает в приспособление 6 для подачи исходного материала и подается несколькими параллельными потоками в матрицы с феррозаполнителями 4 в зоне действия магнитного поля, создаваемого электромагнитной системой 1 и полюсами 2, Немагнитные частицы проходят сквозь матрицу в приспособления 9 для отвода хвостов, Магнитные частицы осаждаются на поверхности феррозаполнителей и при вращении ротора 3 перемещаются в зоны действия приспособлений 7 для промывки,где под действием промывной жидкости из матриц выделяется промпродукт, поступающий в приспособления 10 для отвода промпродукта. При дальнейшем вращении ротора, после выхода матрицы из зоны действия магнитного поля, жидкостью, подаваемой приспособлением 8 для смыва концентрата, производится разгрузка маг, - ,зз гнцтнц я се зооФ К :зг,ч :КЗ- (8 С:гад ХФОсп нитного продукта в устройство 11 для отвода концентрата.Формул а из о бр ете н и я 1. Способ магнитного обогащения сла-, бомагнитных руд в высокоградиентном магнитном сепараторе, включающий подачу исходного материала, разделение на концентрат и хвосты, подачу промывной жидкости с получением промпродукта и смыв концентрата, о т л и ч а ю щ и й с я тем, что, с целью повышения эффективности процесса обогащения исходный материал предварительно разделяют на потоки, между которыми осуществляют подачу промывной жидкости при. соотношении объемов промывной жидкости и исходного материала 1:3-1;7,2. Сепаратор для магнитного обогащения слабомагнитных руд, включающий электромагнитную систему с возможностьювращения и разделенный на матрицы с фер 5 розаполнителями приспособления для подвода исходного материала, соединенные сприспособлением для подачи исходного ма- териала, приспособления для промывки,смыва концентрата и отвода продуктов"О разделения, о т л и ч а ю щ и й с я тем.что магнитный сепаратор снабжен дополнительными приспособлениями дляпромывки, установленными между приспособлениями для подачи исходного материа 15 ла при соотношении площадей выпускныхотверстий промывки и подачи материала1:3 - 1;7,1799629Циадяыиьаъериал Заказ 1125 Тираж ПодписноеВНИИПИ Государственного комитета по изобретениям. и открытиям113035, Москва, Ж, Рауиская наб 4/5 и ГК роизводственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 10 Составитель Г, Нотович Редактор С, Кулакова Техред М.Моргентал Корректор Н. Милюкоца
