Формирователь импульсов

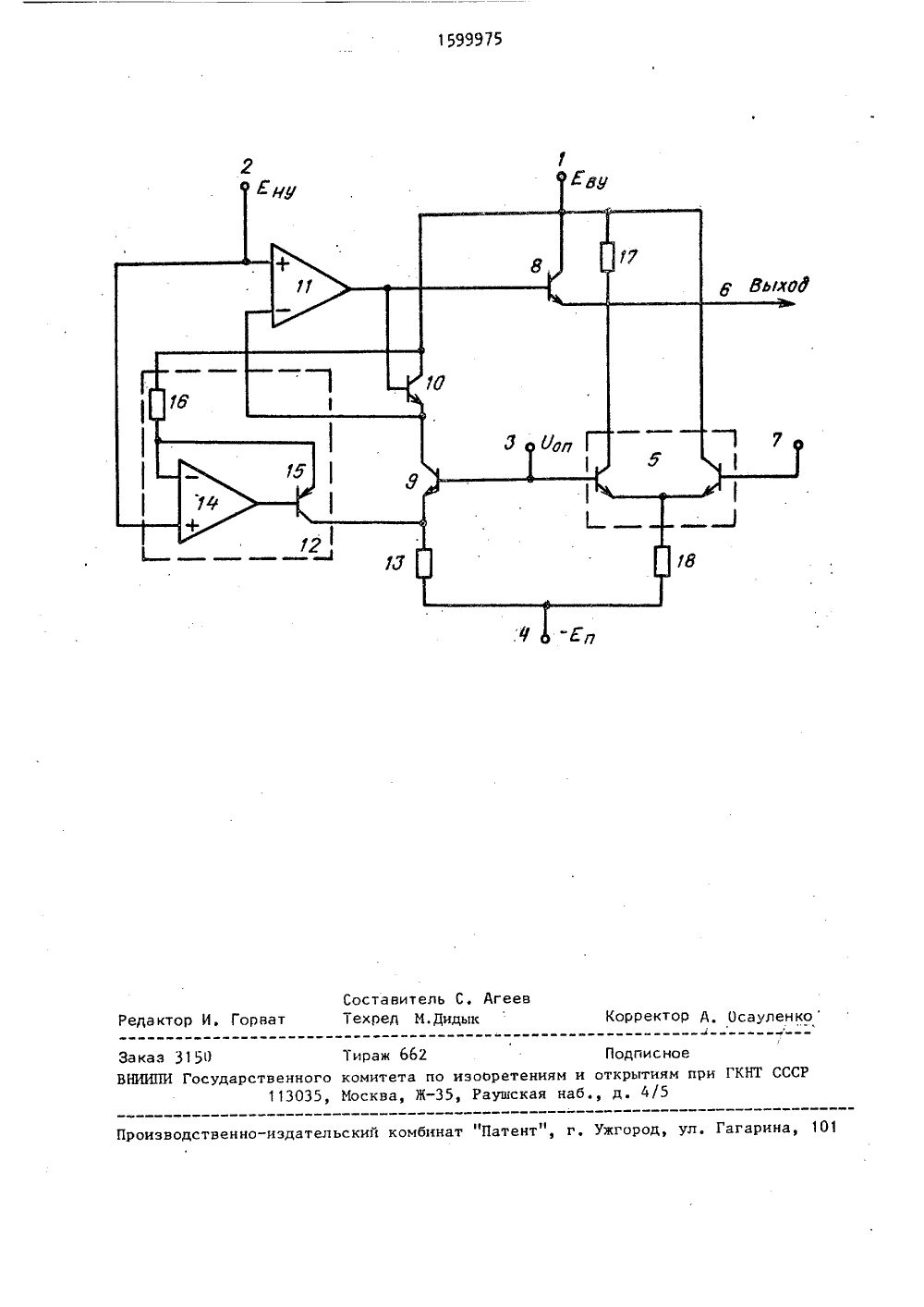

(19) (11) 03 К 5/08ПИСАНИЕ ИЭОБРЕТЕНИ ИДЕТ ЕЛЬСТВУ Н АВТОРСНО ГОСУДАРСТВЕННЫЙ НОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР(56) Авторское свидетельство СССРй 508919, кл. Н 03 К 5/08, 01.07,74.(57) Изобретение относится к импульсной технике и может быть использовано в приборах для проверки интегральных схем и электронных блоков, Цельюизобретения является расширение функциональных возможностей формированияимпульсов, Это достигается путем обес Изобретение относится к устройст- вам импульсной техники и может быть использовано в приборах для проверки интегральных схем и электронных блоков,Целью изобретения является расширение функциональных возможностей формирователя импульсов путем обеспечения независимой регулировки верхнего и нижнего уровней выходного сигнала во всем диапазоне изменения этих уровней и повышения температурной стабильности нижнего уровня.На чертеже приведена схема устройства.Формирователь импульсов содержит шины 1-4 источников напряжения верхнего (1), нижнего выходного уровня (2), опорного (3) и отрицательного питания (4), дифференциальный транзисторный переключатель тока 5, левое плечо которого соединено с выходом формирователя 6, прямой входпечения независимой регулировки верхнего и нижнего уровней входного сиг"нала во всем диапазоне изменения этихуровней и повышения температурной стабильности нижнего уровня. При этомв формирователь дополнительно введентретий транзистор, база которого соединена со входом операционного усилителя, а коллектор соединен с шинойисточника напряжения верхнего выходного уровня и коллектором первоготранзистора, Управляемый напряжениемисточник тока содержит второй операционный усилитель и четвертый транзистор. 1 з,п. Ф-лы, 1 ил. с входом формирователя 7, а инверсный вход - с шиной 3, первый, второй и третьи транзисторы 8-10, базы транзисторов 8 и 10 соединены с выходом операционного усилителя 11, их коллекторы - с шиной 1, эмиттер транзистора 8 соединен с выходом 6, а транзистора 10 - с коллектором транзистора 9 и инверсным входом опе. рационного усилителя 11, управляемый напряжением источник тока 12, включенный между шиной 1 и эмиттером транзистора 9, который в свою очередь через резистор 13 соединен с шиной 4, вход управления управляемого источника тока 12 соединен с прямым .входом операционного усилителя 11 и шиной 2, а база транзистора 9 - с шиной 3.В свою очередь управляемый напряжением источник тока 12 содержит, например, второй операционный усилитель 14, четвертый транзистор 15 и второй резистор 16.1599975 формирователь импульсов работает. следующим образом.На вход 7 подаются управляющие импульсы, переключающие токовый переключатель 5. р результате на нагрузке левого плеча 17 и на выходе 6 формирователя Формируются выхорные импульсы, верхний уровень которйх определяется напряжением на шине 1 а нижний - 0 потенциалом эмиттера транзистора 8. При этом в режиме Формирования нижнего уровня выходного сигнала (У) через эмиттер транзистора 8 протекаетК - 11 н 15 ток 1 = 1 --- где 1 - токВК17о переключателя, определяемый токозадающим элементом 18, Транзистор 10 вместе с операционным усилителем 11 образуют повторитель напряжения, 20 так что на .эмиттере.этого транзисто,ра потенциал равен Е, Если ток эмиттера транзистора 10 Ьудет равен токуэмиттера транзистора 8, то для выходного сигнала У н = Е., т.е. величина 25 напряжения нижнего уровня выходного сигнала будет равной напряжению на шине 2.Если резисторы 13 и 18 выбрать равными, то ток эмиттера транзистора 10 Ьудет определяться выражением ,р о- ,г, где Х, - ток источника тока 12. Последний определяется выраЕ- К 2жением 1 = в ви если взять реК 1635 зисторы 16 и 17 равными, то независимо от вели ци ны на и ряжени й на ши на х 1 и 2 нижний уровень напряжения выходного сигнала всегда будет равен напряжению Е,40Если подобрать однотипные пары транзисторов 8 и 10, а также транзисторов переключателя 5 с транзистором 9, будет иметь место компенсация изменений их параметров от температуры, 45 что приведет к повышению температурной стабильности нижнего уровня выходного сигнала. формула изобретения 1.формирователь импульсов, содержащий транзисторный дифференциальный.переключатель тока, включенный между шиной источника напряжения верхнего55 выходного уровня и шиной источниканапряжения отрицательного питания,одно из плеч которого соединено свыходом Формирователя, прямой входс входом Формирователя, а инверсный "с шиной источника опорного напряжения,операционный усилитель, выход кото"рого соединен с базой первого транзистора, эмииттер которого соединен свыходом Формирователя, второй транзистор, коллектор которого соединен синверсным входом операционного усилителя, а эмиттер - с первым выводомрезистора, о т л и ц а ю щ и й с ятем, что, с целью расширения функциональных возможностей путем оЬеспечения независимой регулировки верхнегои нижнего уровней выходного сигналаво всем диапазоне изменения этихуровней и повышения температурнойстабильности нижнего уровня, в Фор 1 мирователь введены третий транзистор,база которого соединена с выходомоперационного усилителя, эмиттерс инверсным входом операционного усилителя, а коллектор - с шиной источника напряжения верхнего выходногоуровня и коллектором первого транзистора, и управляемый напряжениемисточник тока, вклюценный между коллектором третьего и эмиттером вто"рого транзисторов, управляющий входкоторого соединен с прямым входомоперационного усилителя и шиной источника напряжения нижнего выходногоуровня, причем база второго транзистора соединена с шиной истоцникаопорного напряжения, а второй выходрезистора - с шиной источника напряжения отрицательного питания.2. Формирователь импульсов по п.1,о т л и ч а ю щ и й с я тем, что управляемый напряжением источник токасодержит второй операционный усилитель и четвертый транзистор, база которого соединена с выходом второгооперационного усилителя, эмиттерс его инверсным входом и через второй резистор - с коллектором третьего транзистора, коллектор - с эмиттером второго транзистора, а прямой вход второго операционного усилителя является входом управления источника тока.1599975 Составитель С. Агер И. Горват Техред М,Дидьпс Корректор А, ОсауленкоРе Подписное СССР тинм пр и аб., д,101 изводственно-издательский комбинат "Патент", г. Ужгород, ул. Гаг аказ 315 НИИПИ Гос Тираж 662 рственного комитета по 113035, Москва, Ж
