Амунов

Номер патента: 1741203

Опубликовано: 15.06.1992

Автор: Амунов

МПК: H01Q 3/06

Метки: привод, радиотелескопа, угломестный

...установлены упругие элементы с пологой характеристикой, например столбы тарельчатых пружин.На фиг, 1 изображен угломестный привод, радиотелескопа; на фиг. 2 - разрез А - А на фиг, 1.Угломестный привод радиотелескопа содержит зубчатый обод 1 подвижной части радиотелескопа, платформу 2, на которой размещены все элементы привода, кроме зубчатого обода 1. Платформа 2 с помощью основного шарнира 3 и листовых кронштейнов 4 одним концом укреплена на неподвижном основании 5, а противоположным концом с помощью двух опорных катков 6 подвешена на зубчатом ободе 1. Под опорными катками 6 закреплена коренная шестерня 7, внутри которой помещен шаровой шарнир 8, сквозь который пропущен упруго изогнутый вал 9, Каждый конец вала 9 через шарниры 10...

Номер патента: 1635238

Опубликовано: 15.03.1991

Автор: Амунов

МПК: H01Q 3/06

Метки: привод, радиотелескопа, угломестный

...радиотелес содержит зубчатый обод 1 подвижной ч редуктор 2 с коренной шестерней (не зана), электродвигатель (не показан), ограничитель 3 скорости с тормозом 4 и сцепной муфтой 5, концевые выключатели (не показаны) и пружинные буферы 6, Один из пружинных буферов б снабжен рычажной держит зубчатый обод 1 подвижной части, электродвигатель с редуктором 2 и коренной шестерней, ограничитель 3 скорости с тормозом и сцепной муфтой, концевые выключатели и пружинные буферы б, Один из пружинных буферов 6 снабжен рычажной системой, которая при входе подвижной части радиотелескопа в зону предельных узлов передает смещение пружинного буфера б через рычаги 7, 8 и тяги 9 на сцепную муфту и тормоз ограничителя 3 скорости, Рычажная система, воздействуя на...

Номер патента: 1627775

Опубликовано: 15.02.1991

Авторы: Амунов, Боличевский, Десятсков, Мозгов

МПК: F16H 57/04

Метки: зубчатых, открытых, передач, смазки

...1 расположен масляный резервуар 3,который соединен с наружной рабочейповерхностью зубьев шестерни 1 радиальными отверстиями 4. В масляномрезервуаре 3 концентрично шестерне 1расположен цилиндр 5 с продольнымиребрами-лопатками Ь, На зубьях шестерни 1 выполнены поперечные пазы 7, 25расположенные в плоскостях радиальных отверстий 4 и соединенные с ними, а на боковых поверхностях зубьев выполнены продольные пазы 8 длясвязи с поперечными пазами 7,30При работе устройства смазка измасляного резервуара 3 через радиальные отверстия 4, поперечные 7 и продольные 8 пазы поступает к рабочимповерхностям зубьев полой шестерни 1 и пропитывает при этом гигроскопичес"кий материал 2, закрепленный на них.Зубья полой шестерни 1 с пропитанным смазкой...

Номер патента: 1283882

Опубликовано: 15.01.1987

Авторы: Амунов, Бердинских, Выдревич

МПК: H01Q 3/06

Метки: азимутальный, привод, радиотелескопа

...ширины.Лзимутальный привод радиотелескопаработает следующим образом.При передаче вращения от приводасиловой момент передается через выходную шестерню 4 на зубчатый венец1 и поворачивает платформу 5.При угловом смещении зубчатоговенца 1 в плоскости, проходящей черезоси выходной шестерни 4 и зубчатоговенца 1, в месте контакта выходнойшестерни 4 создаются условия для нецентрального приложения окружногоусилия. В этом случае реакция от радиальной составляющей силы нормапьного давления в зубчатом зацепленииотносительно центра шестерни создаетвращающий момент, под действием которого выходная шестерня 4 а с ней иредуктор 3, опираясь роликом 11 вупор 12, совершает небольшой поворотвокруг оси 1-1, останавливаясь в положении, соответствующем...

Номер патента: 964301

Опубликовано: 07.10.1982

Авторы: Амунов, Горицкий, Заяц

МПК: F16D 13/69

Метки: дисковая, муфта, фрикционная

...каждого паза,На фиг, 1 показана муфта в разрезе;, на фиг. 2 - разжимное кольцо в развертке.Фрикционная дисковая муфта содержит две полумуфты 1 и 2 с пакетом дисков 3 трения и устройство для разведения дисков в виде разжимных колец 4, размещенных между каждой парой одноименных дисков трения.20 3 9643поверхности раэжимного кольца выполнены сквозные дуговые пазы 6, равномернорасположенные по окружности. Какдыйучасток раэжимного кольца в пределахпаза становится упругим элементом и через выступы на торцах взаимодействуетс дисками трения, разводя их при выключении муфты,При включении муфты фрикционныедиски 3 сжимаются, преодолевая осевое 0усилие юаэжимных колец 4 и деформируяих по оси, эа счет изгибания стенок дуговых пазов 6.При...

Номер патента: 964300

Опубликовано: 07.10.1982

Авторы: Амунов, Заяц, Князев

МПК: F16D 11/04

Метки: муфта, фрикционная

...с шлицевыми пазами наружной полумуфты.На чертеже изображена фрикционная муфта, разрез.Муфта содержит внутреннюю полумуфту 1, выполненную в виде вала, подвижно смонтированный на ней нажимной диск 2 с закрепленным на нем упругим диском 3 и пакет фрикционных дисков 4, смонтированных в наружной полумуфте 5, выпол964300 4венных конструкциях, например устройстон. вах наведения телескопа. 3пенной в виде барабана с шлицевыми па зами на внутренней поверхности. фрикци ные диски 4 сжаты пружиной 6 между нажимным диском 2 и упорным диском 7. Внутри вала 1 расположен шток сцеп- з ления 8, связанный с зажимным диском 2,фМуфта работает следующим образом.При отключении муфты шток 8 помешают по оси влево (по чертежу) вместе с нажимным диском 2 и...

Номер патента: 486409

Опубликовано: 30.09.1975

Авторы: Амунов, Заяц, Коробов, Кузнецов

МПК: H01Q 3/06

Метки: привод, радиотелескопа, угломестный

...листа утонсно по всей шири. не кронштейна на участке неоольшой высоты,3Расположение листовых кронштейнов 9 относительно центра коренной шестерни 5 выбрано с учетом деформирования вала 7 и создания, таким образом, разгрузки опорных катков 4 от веса платформы 2.Таким образом, платформа 2 вместе со всеми закрепленными на ней механизмами опирается через основной шарнир 3 на неподвижное основание, а через опорные катки 4 на зубчатый сектор, при этом часть нагрузки с катков 4 снята и через упруго изогнутый вал 7 и листовые кронштейны 9 передана на неподвижное основание,На платформе 2 также размещены две пары вертикальных роликов 11. Два ролика находятся вблизи коренной шестерни 5 и охватывают боковые поверхности зубчатого обода 1. Два...

Номер патента: 369986

Опубликовано: 01.01.1973

Авторы: Авторы, Амунов, Волынский, Коробов, Кузнецов, Яковенко

МПК: B23F 1/06

Метки: зубчатых, зубьев, нарезания, секторов

...способ базирования заготовок по ее двум отверстиям на двух пальцах. Эти способы не позволяют обрабатывать зубья крупногабаритных зубчатых секторов.Предложенный способ отличается от известных тем, что к заготовке перед нарезанием зубьев прикрепляют концентрично с ней технологический сектор с отверстиями, расположенными по дуге окружности с угловым шагом, равным угловому шагу зубьев заготовки и двумя из этих отверстий с помощью двух пальцев станка ориентируют заготовку, последовательно представляя ее по пальцам на другие отверстия после обработки каждой впадины между зубьями. Это обеспечивает обработку крупногабаритных зубчатых секторов.На чертеже изображена схема обработки по предложенному способу.Перед нарезанием зубьев к заготовке...

Номер патента: 319769

Опубликовано: 01.01.1971

Авторы: Амунов, Коробов, Кузнецов

МПК: F16H 3/72

Метки: наведения, привод, радиотелескопа

...рычаге.Предлагаемый привод содержит зувенец 1, редуктор 2 с коренной шестеррасположенный на шарнирно закрепштанге 4 следящий привод б, связанныйматически со штангой 4, шестерню б с ренним отверстием, примыкающую к торцу коренной шестерней и имеющую столько же зубьев, сколько и коренная шестерня, ролики 7, введенные в отверстие шестерни б и связанные с подпружиненным пружиной 8 рычагом 9. Последний снабжен зубчатым сектором 10, взаимодействующим с принимающим прибором 11 следящего привода 6. Для лучшего взаимодействия торцов шестерен 3 и 6 одна из них намагничена.Описываемый привод работает следующим образом. Коренная шестерня 3, передавая вращение на зубчатый венец, одновременно совершает дополнительное движение, приближаясь или...

Номер патента: 271952

Опубликовано: 01.01.1970

Авторы: Амунов, Виноградов, Гасич, Дорфман, Коробов

МПК: F16C 32/00

Метки: опорно-поворотное

...части опорнь 1 х колец б посредством 10 прижимов б и болтов 7. К платформе и основанию опорные кольца коепятся захватами 8 и болтами 9, через пооклалк 10, На стыках погона концы опорных колец б прижаты к эксцентриковым шайбам прижимами 11 через ба лансиры 12.На платформестановлецы центрирхчошиеролики 13, опирающиеся на нао.жную выпклхцо поверхность нижнего опооного кольца, Межд кольцами размешепы шарики 14.20 Монтаж шарового погона производится слелюгцихс образом. На неподвижном основании 2 и поворотной платформе 1 ориентировочно устанавливают кронштейны 3, затем с высокой точностью относительно оси врашения плат фоцмы выставляют эксцентрики 4.Для получения треб емой точности радимсабеговой дорожки шарового погона к выставленным...

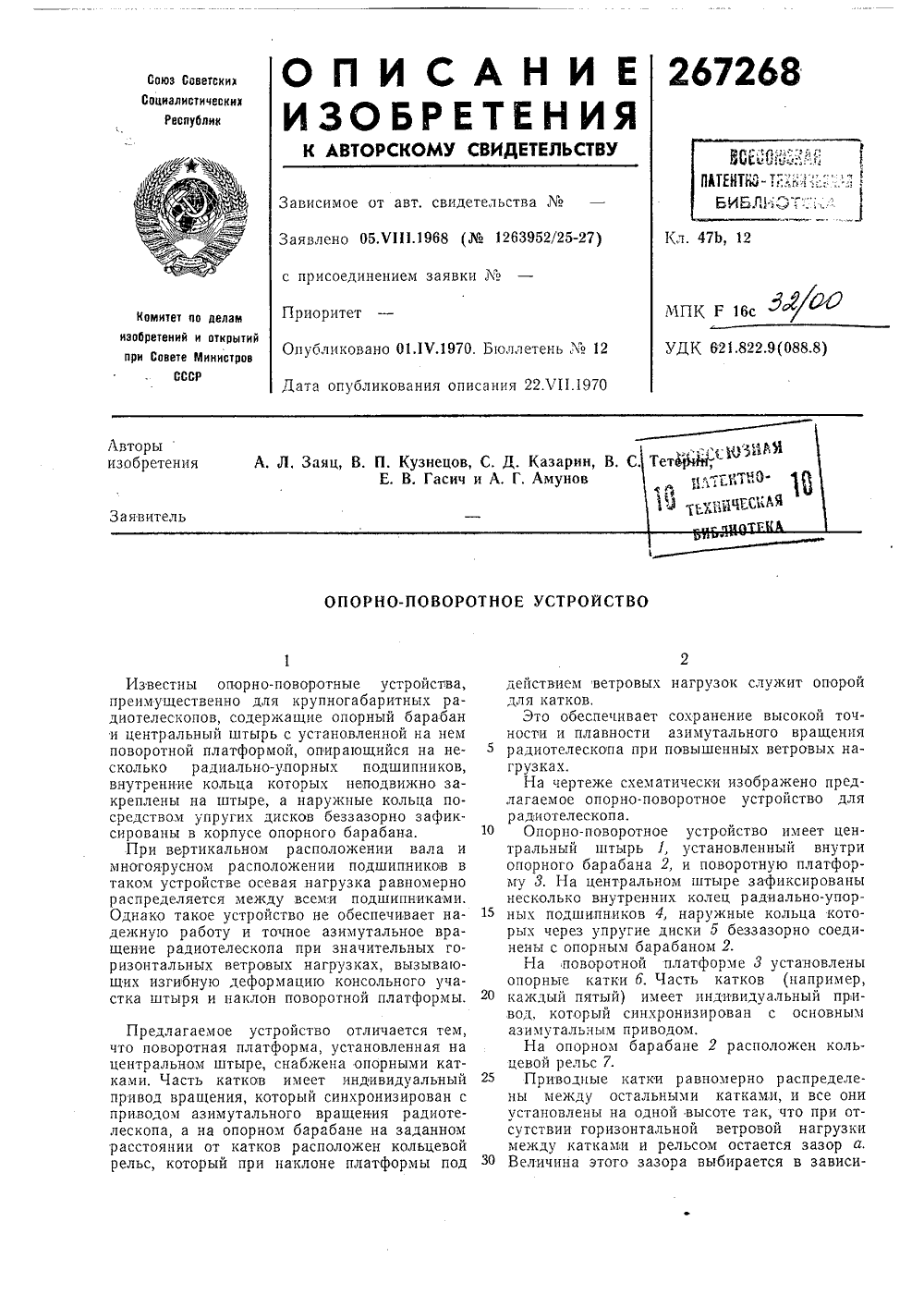

Номер патента: 267268

Опубликовано: 01.01.1970

Авторы: Амунов, Гасич, Казарин, Кузнецов

МПК: F16C 32/00

Метки: бяьлиотр

...повышенных вегрузках.На чертеже схематически изображено предлагаемое опорно-поворотное устройство длярадиотелескопа.0 Опорно-поворотное устройство имеет центральный штырь 1, установленный внутриопорного барабана 2, и поворотную платформу 3. На центральном штыре зафиксированынесколько внутренних колец радиально-упор 5 ных подшипников 4, наружные кольца которых через упругие диски 5 беззазорно соединены с опорным барабаном 2.На поворотной платформе 3 установленыопорные катки б. Часть катков (например,0 каждый пятый) имеет индивидуальный привод, который синхронизирован с основнымазимутальным приводом,На опорном барабане 2 расположен кольцевой рельс 7.Приводные катки равномерно распределены между остальными катками, и все ониустановлены на...

Номер патента: 232335

Опубликовано: 01.01.1969

Авторы: Амунов, Гасич, Горицкий, Кузнецов, Ухов

МПК: F16B 1/02, G01S 3/04

Метки: качающейся, радиотелескопа, секции, фиксатор

...радиотелескопа, отличающийся тем, что, с целью повышения надежности фиксации, гнездо ьыполнено в виде конусообразной проточки в квадратной пластине, размещенной в прямоугольном окне планшайбы, установленной на уравновешивающих рычагах и опирающеися на два диаметрально расположенных подпружиненных штифта, а конец штыря снабжен сферическим участком, переходящим в заходный конус,с присоединением заявки Ъ Известный фиксатор для качающейся секции радиотелескопа, снабженный гнездом,размещенным на уравновешивающих рычагах,и штырем, укрепленным на поворотной секции радиотелескопа, не обеспечивает достаточно надежной фиксации, особенно при больших разворотах уравновешивающих рычагови значительных упругих деформациях элементов качающейся секции,...
