Вариатор

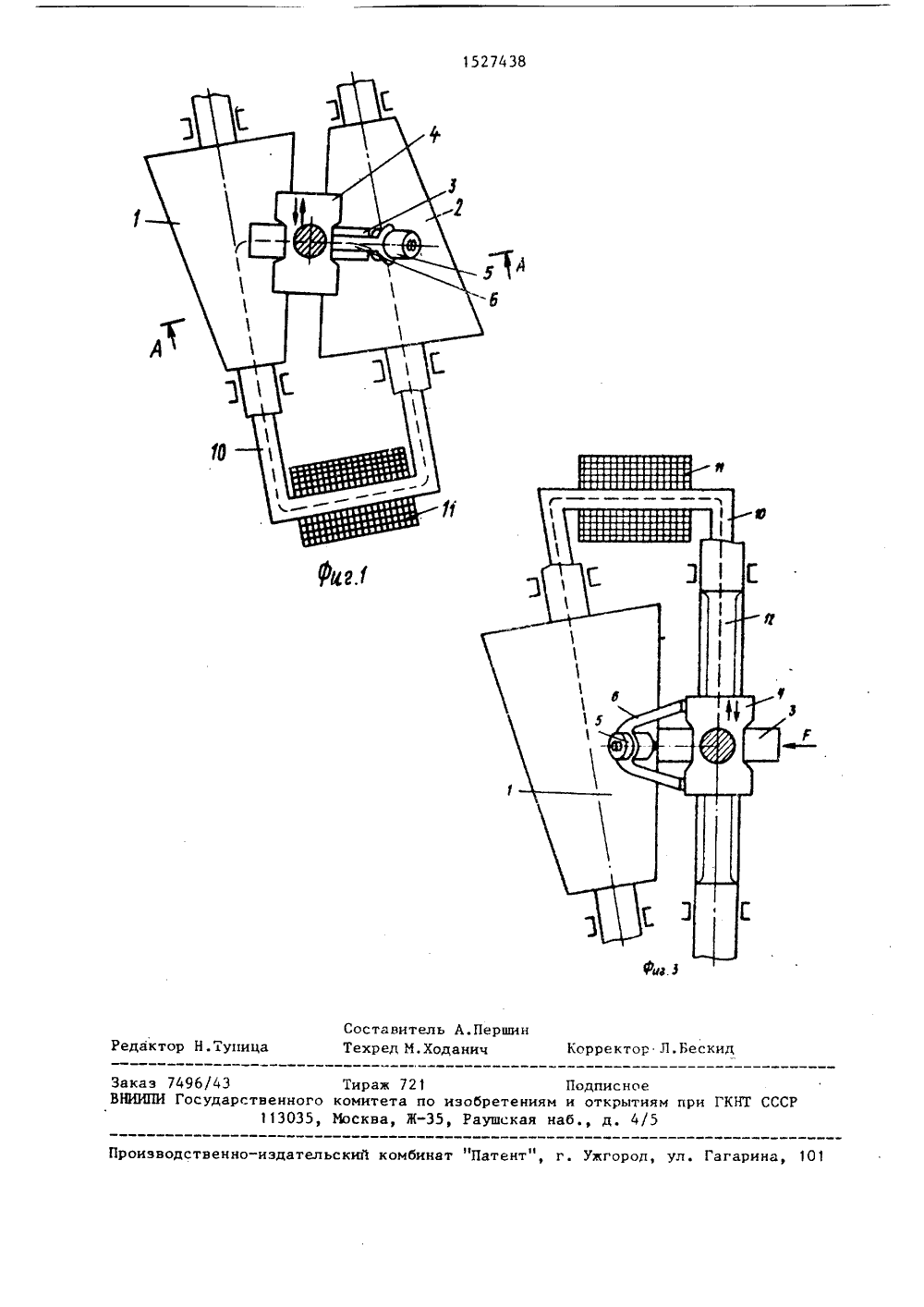

/01 04 Р 1 ИСАНИЕ ИЗОБРЕТЕ ВИДЕТЕЛЬСТВУ ВТОРС(57) Изобретениемашиностроению. Цповышение нагрузо тноснтся к общему хозяйственный ферромагнитная зидкосункой 5 в зону контэлемента 1 и ферромаИсключение окунанияэлемента 1 и диска 3чивает уменьшение гидпотерь. 3 ил. Иарыг ьство СССР5/01, 1984 тво СССР 5/01, 1984 одинамических И ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ ССОР(56) Авторское свидетелУ 1240981, кл. Р 16 НАвторское свидетельУ 1193338, кл. Р 16 Н изобретения способности.ть подается форкта фрикционногнитного диска 3 рикцнонного в зону 9 обеспеИзобретение относится к общему машиностроению и может быть использовано в устройствах, когда требуется бесступенчатое регулирование передаваемого момента и скорости вращения.Цель изобретения - повышение нагрузочной способности за счет уменьшения гидродинамических потерь.На фиг, 1 изображена схема вариатора; на фиг, 2 - разрез А-А на фиг. 1; на фиг. 3 - вариатор, другое исполнение.Вариатор содержит два конических фрикционных элемента 1 и 2 с парал 15 лельными осями, ферромагнитный диск 3, установленный в каретке 4, на которой размещена форсунка 5 с кронштейном 6 крепления . Форсунка 5 входит в устройство для подачи ферромагнитной зыдкости в зону контакта фрик 20 ционных элементов, включающее также гибкий трубопровод 7, насос 8 и волну 9 дпл ферромагнитной жидкости, уровень последней ниже фрикционных элементов 1, 2 и диска 3. Возможно использование устройства (не показано) дпя приюфна диска 3 силой Г к фрикционньв элементам 1 и 2.Каретка 4 установлена с возможностью перемещения вдоль образующей по крайней мере одного из фрикционных элементов. Фрикционные элементы 1 и 2 могут быть целиковыми и к их торцам посредством магнитопровода 10 примыкает источник 11 магнитного 35 поля.При другом выполнении вариатора (фиг. 3) магнитопровод приювает к валу 12, на котором подвижно, вдоль образующей фрикционного элемента 1, 40 установлен ферромагнитный диск с форсункой 5.Вариатор работает следующим образом.При вращении ведущего элемента 1 45 включается насос 8, который создает необходимое давление ферромагнитной жидкости в системе. Форсунка 5 начинает свою работу в момент создания прижимного усилия, действующего на ферромагнитный диск 3. Одновременно включается в работу источник 11 магнитного поля, который создает магнит, ный поток, замыкающийся через элементы и через поверхности контакта вращающихся элементов передачи. Ввиду того, что ферромагнитная жидкость обладает высокими реологическими свойствами, которые увеличиваются при попадании ее в магнитное поле, сила сцепления между катящимися поверхностями передается через пленку ферромагнитной жидкости. Однако жесткое сцепление тел качения может быть достигнуто, если время прохождения пятна контакта будет меньше времени релаксации передающей ферромагнитной жидкости. При этом механизм текучести не успевает проявляться и ферромагнитная жидкость способна воспринимать упругие деформации не только типа растяжения-сжатия, но и сдвиговые деформации, Возможность регулирования магнитного потока, проходящего через зоны контакта, позволяет изменять время релаксации ферромагнитной жидкости, обеспечивая, тем самым, передачу необходимого момента беэ проскальзывания между вращающимися элементами передачиИзменять время релаксации ферромагнитной жидкости можно также с помощью изменения усилия прижатия тел качения.При необходимости изменения скорости вращения выходного элемента достаточно переместить ферромагнитный диск 3 вдоль образующей элемента 1, изменив передаточное отношение вариатора.Особенность предлагаемого вариатора заключается в том, что сцепляющие параметры передачи улучшаются с увеличением рабочих скоростей вращения .Формула из обретенияВариатор, содержащий корпус, по крайней мере два фрикционных элемента, промежуточный элемент в виде ферромагнитной жидкости и магнит, о т л н ч а ю щ и й с я тем, что, с целью повышения нагрузочной способности за счет уменьшения гидродинамических потерь, он снабжен устройством для передачи ферромагнитной жидкости в зону контакта фрикционных элементов, имеющим форсунку, установленную с возможностью перемещения вдоль образующей по крайней мере одчого из фрикционных элементов,
