Способ продвижения цилиндрических магнитных доменов в доменосодержащей пленке

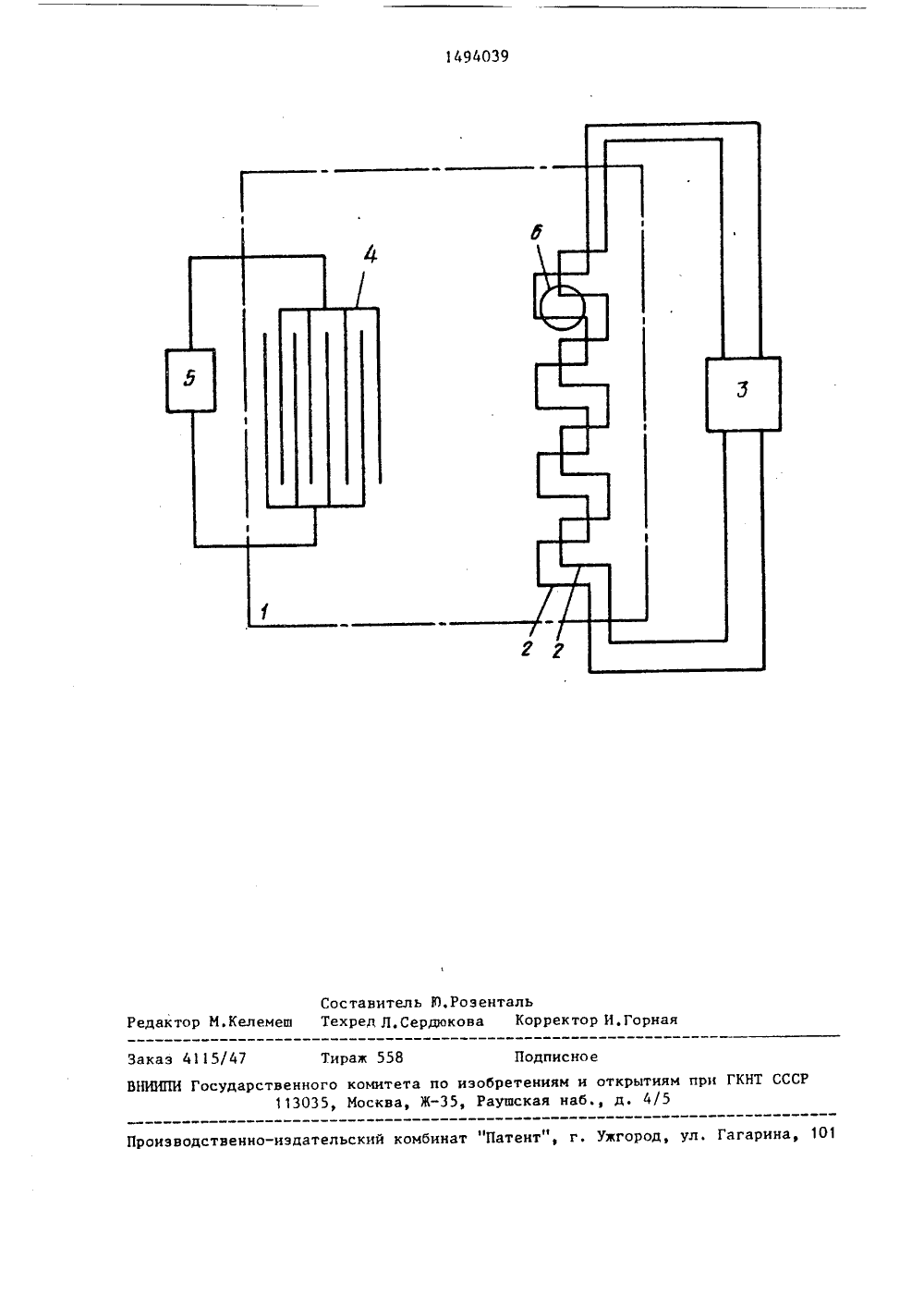

ОЮЗ СОВЕТСНИХОЦИАЛИСТИЧЕСНИРЕСПУБЛИН 9) ЯО ш) С 11/14 ГОСУДАРСТВЕННЫЙ НОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОЧНРЫТИЯПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯК д ВТОРСКОМУ СВИДЕТЕЛЬСТВУ.П.Шорыгин: я к вычислибретение относ й технике и мо т быть истке запоминаю ел пользовано при разрабпих устройств на цилнитных доменах (ЦМД)Цель изобретениятребляемой мощностиНа чертеже изобрустройства, реализный способ.Продвижение 191 П вщей пленке осуществляобразом. оскости пленки, причем щают и ндрических ма их перемепением возеносодержащую пленк дновременно с ействуют на д снижение п ампли- старта ескими волна мплитуды пол акустеньшей руги дой,ажен Фрагментуюпего предложенредло тельная особенно Отли женного в домен высокоч что даютссостоит в то ей пленке со спосо содер доменосодерж т следующим например,стотные (ча(71) Институт элек трошьх управяющих машин(56) Патент СИА Еф 4584668,кл, О11 С 19/08, опублик. 1986,1 ЕЕЕ Тгапв. Маяп., ч. МАС,1986, У 5, р. 784-789.(54) СПОСОБ ПРОДВИЖЕНИЯ ЦИЛИНДРИЧЕСКИХ МАГ 1111 ТНЬ 1 Х ДОМЕНОВ В ДОМЕНОСОДЕРЖАЦЕЙ ПЛЕНКЕ(57) Изобретение относится к вычислтельной технике и может быть использовано при разработке запоминающихустройств на цилиндрических магнитных доменах (1 ГД ), Целью изобретениявляется снижение потребляемой мощности, В доменосодержапей пленке фомируют магнитостатические ловушки и перемещают их в плоскости пленки,причем одновременно с их перемещением воздействуют на доменосодержащуюпленку упругими акустческим волнами с амплитудой, меньшей амплитудыполя старта ЦГ 1 Д, В доменосодержащейпленке создают высокочастотные,(например, порядка 10 МГц ) упругие акустические волны небольшой аплитудыдостаточной лишь для того, чтобывызвать высокочастотные радиальныеколебания доменных границ ЦМД, несдвигая сами Цг 1 Д, Для создания таких колебаний используется маломощный генератор упругих акустическихволн, расположенный, например, наповерхности доменосодержащей пленкилибо на торце кристалла с доменосодержащей пленкой, либо на кристаллесо стороны подложки, Малые колебаниядоменной границы обуславливают существенное снижение величины коэрцитивной силы, тормозящей продвижение ЦГ 1 Д, 1 ил. Формируют в доменосодержащеипленке магнитостатические ловушкилюбым из известных методов и переме 1494039порядка 10 Г 1 Гц) упругие акустическиеволны небольшой амплитуды, достаточной лишь для того, чтобы вызнатьвысокочастотные радиальные колебаниядоменных границ ЦГЦ не сдвигая самЦГ 1 Д. Таким образом, амплитуда упругих колебаний выбирается меньшей, чемта, при которой начинается поступательное движение ЦИД в поле акустической волны (амплитуда поля стартаЦГЩ), Для создания таких колебанийиспользуется маломощный генераторупругих акустических волн, расположецный, например, ца поверхности доме цосодержащей пленки либе на торцекристалла с доменосодержащей пленкойлибо ца кристалле со стороны подложки.Малые колебания доменной границыобуславливают существенное сциыешевеличины коэрцитпшсой силы, тормозящей продвижение ЦМД, Так, при Создании высокочастотных колебании(частота 17 Г 1 Гц) границ ЦМД эффективное значение коэриетивности умецьшается 25от 25-30 до около 8 Л/м т,е. примерно в 3 раза, что обеспечивает снижение потребляемой при этом мощности.Устройство для проднижения ЦИДреализующее предложенный способ, содержит домецосодержащую пленку 1 сдоменопродвигающей схемой включающей канал продвижения ЦМД, например,на лроводциковых аппликациях 2 вформе меандра, подключенных к источнику 3 питания, формирующему управляющие токи, Устройство также содержит генератор 4 упругих акустическихволн например, ца основе встречно"штыревого преобразователя расположенный ца домено"одержащей пленке иподключенный к источнику 5,Предложенный способ реализуетсяв устройстве для продвижения ЦМДследующим образом,Генератором 4 упругих акустических волн в пленке 1 создаются высокочастотные упругие колебания В поле этих акустических волн доменные границы ПГД 6 совершают радиальные высокочастотные колебания, которые обуславливают уменьшение эффективной коэрцитивности, тормозящей движение ЦГЯ в доменосодержащем материале.Причем амплитуда упругих волн выбирается меньше амплитуды поля старта ЦГЛ, т.е. недостаточной для того, чтобы вызвать поступательный сдвиг ЦГ 1 Д, Для обеспечения поступательного движения ЦГЩ в канале продвижения создаются движуп 1 иеся магнитостатические ловусшси, При этом для продвижения ЦГ 1 Д требуется существенно меньшая мощность чем при использовании известных способов продвижения ЦГ 1 Д.Формула и э о б р е т е и и яСпособ проднижения цилиндрических магнитных доменов в доменосодержащей пленке, основанный на формировании и перемещении в доменосодержащей пленке магнитостатических ловушек, о т л и ч а ю щ и й с я тем, что, с целью снижения потребляемой мощности одновременно с перемещением в доменосодержащей пленке магнитостатических ловушек, воздействуют на домецосодержащую пленку упругими акустическими волнами амплитудой, меньшей амплитуды поля старта цилиндрического магнитного домена.1494039 Составитель Р.РоэентальРедактор М.Келемеш Техред Л,Сердокова Корректор И,Горная сное Проиэводственно-иэдательский комбинат "Патент", г. Ужгород, ул, Гагарина, 10 аказ 4115/47 Тираж 558 НИИПИ Государственного комите 113035, Москвао иэобр35, Раув ениям и открытиям при ГКНТ СССР кая наб., д. 4/5
