Устройство для ресурсных испытаний тракторов на полигоне

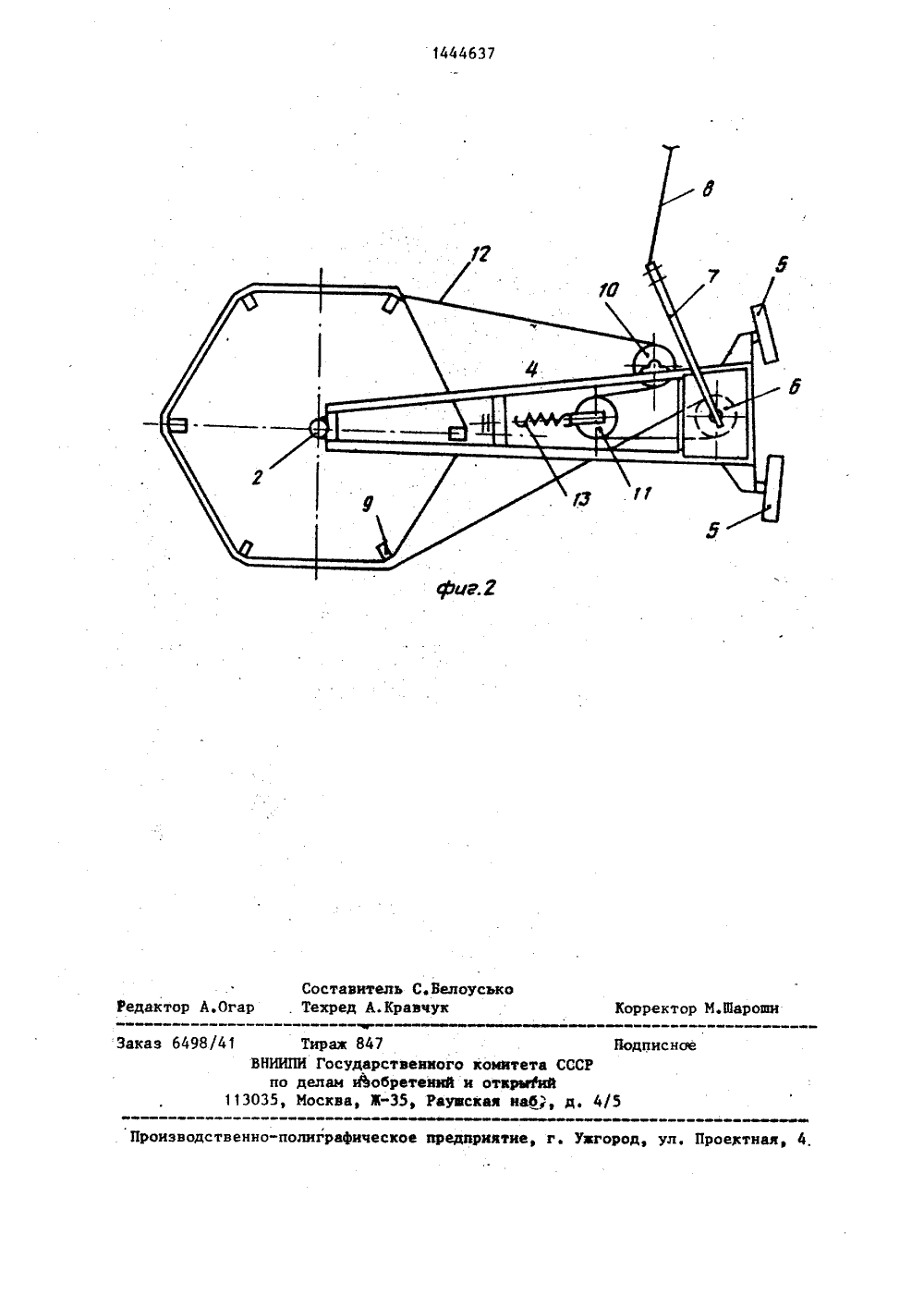

(51) 4 С 01 АРСТВЕННЫЙ КОМИТЕТ СССРЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ О ИЕ ТЕНИ И ОРСНО ойка 2 и перифе 9. С центральн(71) Подмоск ного союзног го тракторно опорными колесяме уста ювленсвязанный канат сударствен овательско мирив юй б) полигона. На поли- центральная опорная венокругн 6 тым 9 охвадвиженторииво вра т тракториводнойние, создзвена 12 по араб767, к УСТРОЙ РАКТОР юводи посредством е, поворачи В результа ния трактор я приво ние жет оротну аекто ию и сурс игон срок зак центр тр лежащий барабана ти 2 ил аще дного скружноса 2 НИЙ (57) стро при на п шени гоне нов, а ,001. ое свА 0 ТВО В НА ТЕПЬСТВУ вертикальнымротная рама 4На поворотнойной барабан 6испытываемьрабан 6 и ичены за тором. Привод ийные опорныеИзобретение относится к тракторостроению и может быть использованопри ресурсных испытаниях тракторовна полигоне.Цель изобретения - повышение срока5службы полигона,На фиг. 1 изображено устройство,вид сбоку; на фиг. 2 - то же, вид,сверху.1 ОНа полигоне 1 закреплена центральная опорная стойка 2, с которой пос"редством вертикального шарнира 3 связан один конец поворотной рамы 4,имеющей опорные колеса 5. Для качения 15опорных колес 5 без бокового скольженияони повернуты в горизонтальной плоскости на угол, при котором оси их вращенияпроходят через ось центральной опорной стойки 2, На другом конце поворотной рамы 4 установлен приводнойбарабан б, имеющий возможность вращения вокруг вертикальной оси; С приводным барабаном 6 жестко связано во-.дило 7, в свою очередь соединенноеканатом 8 с испытываемым трактором(не показано). Равномерно по периметру окружности, центр которой расположен на оси центральной опорной стойки2, на полигоне 1 закреплены периферий-ные опорные стойки 9, .охваченные совместно с приводным барабаном 6 инаправляющим 10 и натяжным 11 блокам,:.передачей с гибким звеном 12. Натяже"ние гибкого звена 12 осуществляетсяпружиной 13 и регулируется винтом 14. З 5Для исключения проскальзывания гибкого звена 12 периферийные опорные стойки 9 и приводной барабан б охваченыгибким звеном 12 более одного40раза. При испытаниях трактор перемещает- ся по круговой траектории, центр которой расположен. на оси вращения приводного барабана 6. При этом посред ством каната 8 и водила 7 приводной барабан 6 приводится по вращение, За счет фрикционного взаимодействия замкнутого гибкого звена 12 в нем создается усилие, под действием которого 50 поворотная рама 4 поворачивается вокруг оси центральной опорной стойки.При этом центр траектории движения трактора, расположенный на оси вращения приводного барабана 6, перемещается по окружности.В результате траектория движения трактора представляет собой сумму от-. носительного движения вокруг оси вращения приводного барабана б и переносного движения оси вращения приводного барабана 6 вокруг оси. центральной опорной стойки 2.Таким образом, в предлагаемом устройстве при движении трактора осуществляется перемещение центра траектории движения трактора, при этом перемещение центра траектории движения трактора осуществляется под действием усилия, создаваемого самим трактором, без использования дополнительного источника энергии. В результате движители/трактора перемещаются по различным участкам рабочей поверхности полигона, исключая многократный переезд движителей по одной и той же колее. При этом уменьшается темп износа рабочей поверхности полигона, что приводит к повьппению срока его службы.Формула изобретенияУстройство для ресурсных испытаний тракторов на полигоне, содержащее центральную опорную стойку, закреплен ную на полигоне, поворотную раму, один конец которой посредством вертикального шарнира связан с центральной опорной стойкой, приводной барабан, установленный на другом конце поворотной рамы с возможностью вращения вокруг вертикальной оси, передачу с гибким звеном, водило и канат, один конец которого связан с испытываемым трактором, а другой - с одним концом водила, о т л и ч а ю щ е е с я тем,что, с 1целью повышения срока службы полигона оно снабжено периферийными опорными стойками, закрепленными на полигоне равномерно по периметру окружности, центр которой расположен на оси центр- ральной опорной стойки, и опорными колесами, установленными на поворотной раме, при этом другой конец водила жестко соединен с приводным барабаном, а периферийные опорные стойки и приводной барабан охвачены указанной передачей с гибким звеном.1444637Бел оусъкчук вит ельд А.Кра Соста С ар , Техре в 1 Тирам 847 ВНИИПИ Государстве по делам нзобрете 113035, Москва, %-35Редактор А.Ог ректор М Шароаи Заказ 6498/4 дписное иного комитета СС иий и открвИий Рауиская иаб, д
