Имитатор переменных нагрузок для полигонных испытаний тракторов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

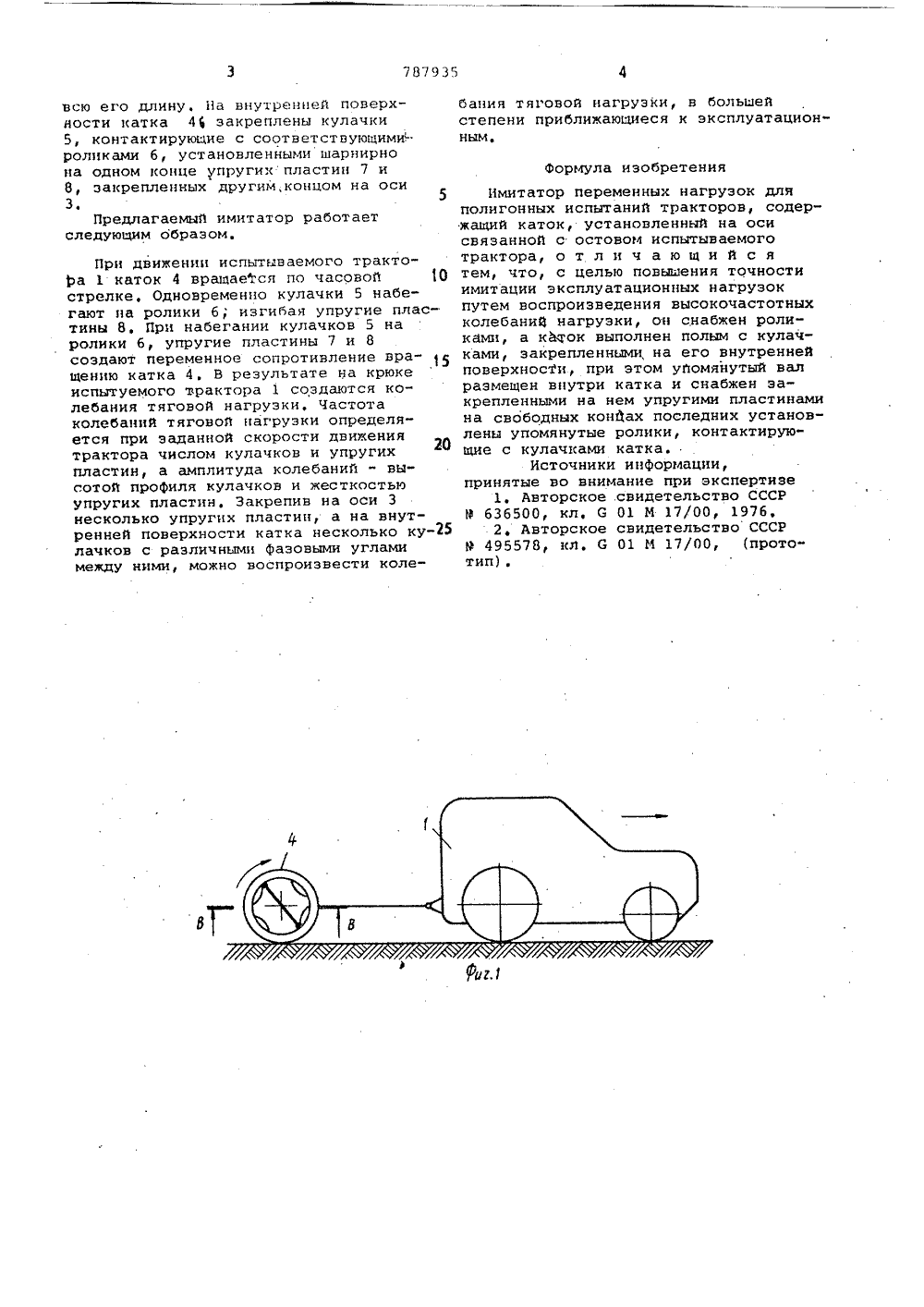

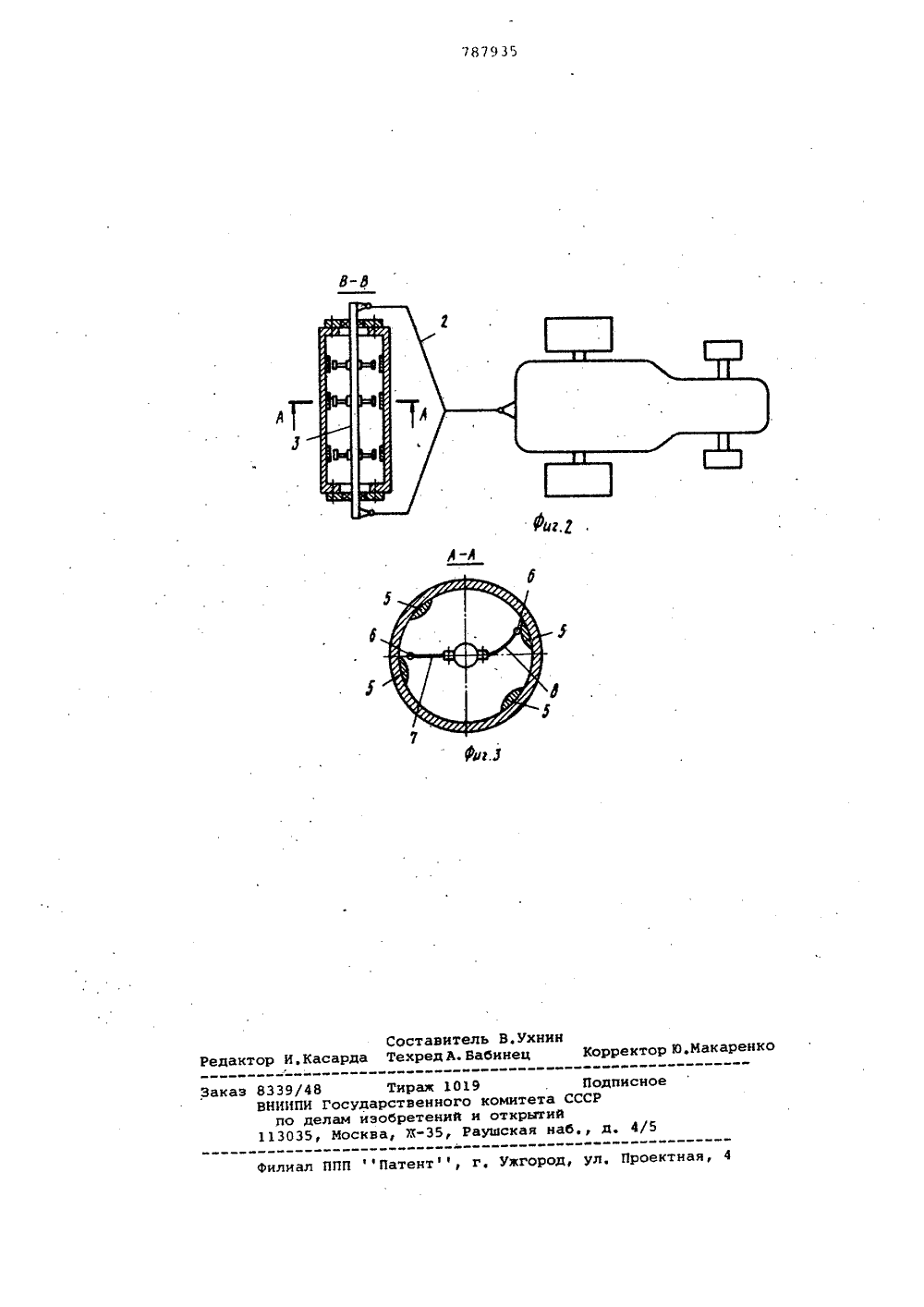

Союз Советских Социалистических Реслублик(22) Звявлено 2 б,02.79 (21) 2730102/27-11с присоединением заявки Мо(51)М, Кл,з С 01 М 17/00 Государственный комитет СССР ио делам изобретений и открытийОпубликовано 151280. Бюллетень Мо 4 бДата опубликования описания 15123.0(72) Авторы изобретения А,Т.Лорохон, С,П,Козырев и Ю.А.Чернов Подмосковная научно-исследовательская испытательнаястанция Государственного союзногоордена Трудового Красного Знамени научноисследовательского тракторного института(54) ИМИТАТОР ПЕРЕМЕННЫХ НАГРУЗОК ЛЛЯ ПОЛИГОННЫХ ИСПЫТАНИЙ ТРАКТОРОВ Изобретение относится к тракторному машиностроению и может быть использовано при ресурсных испытаниях тракторов на полигоне.Известен имитатор переменных на-5 грузок для полигонных испытаний тракторов, содержащий тормозную тележку с ведущими мостами, заблокированными между собой, и источник сжатого воздуха с программным блоком, Этот.ими татор для повышения долговечности снабжен балластной тележкой, установленной на направляющих, смонтированных на основе тормозной тележки, и пневмоцилиндром, закрепленным на основе 15 тормозной тележки и подключенным к источнику сжатого воздуха через программный блок, при этом шток пневмоцилиндра шарнирно соединен с рамой балластной тележки. (11, 20 Известен также имитатор переменных нагрузок для полигонных испытаний тракторов, содержащий каток, установленный на оси, связанной с остовом 25 испытываемого трактора. В этом имита" торе катон выполцец эллиптической формы и при перемещении по полигону "оздает на крюке испытываемого трак.ль к.1 г алия тяговой нагрузки 2130 Недостатком известных имитаторовявляется низкая точность имитацииэксплуатационных нагрузок из-за невозможности воспроизведения высокочастотных колебаний тяговых нагрузок,обусловленной большой инерционностьюдвижущихся масс,Цель изобретения - повышение точности имитации эксплуатационных нагрузок путем воспроизведения высокочастотных колебаний нагрузки.Поставленная цель достигается тем,что имитатор снабжен роликами, а каток выполнен полым с кулачками, закрепленными ца его внутренней поверхности, прц этом упомянутый вал размещен внутри катка и снабжен закрепленными ца нем упругими пластинами, насвободных концах последних установлены упомянутые ролики, контактирующиес кулачками катка,На Фиг, 1 схематически изображенимитатор, вид сбоку; на фиг, 2 - тоже, вид сверху, разрез В-В на фиг,1; на Фцг, 3 - разрез А-А на Фиг, 2.К остову испытываемого трактора 1присоединена рама 2 с установленнойна цей осью 3. На этой оси шарнирноустановлен полый каток 4, при этом,ось 3 проходит внутри катка 4 чер.всю его длину, Па внутренней поверхности катка 4 закреплены кулачки 5, контактирующие с соответствующими роликами 6, установленными шарнирно на одном конце упругих пластин 7 и 8, закрепленных другим, концом на оси 3. 5Предлагаемый имитатор работает следующим образом,При движении испытываемого трактора 1 каток 4 вращаефгся по часовой О стрелке, Одновременно кулачки 5 набегают на ролики 6; изгибая упругие пластины 8, При набегании кулачков 5 на ролики 6, упругие пластины 7 и 8 создают переменное сопротивление вращению катка 4, В результате на крюке испытуемого трактора 1 создаются колебания тяговой нагрузки. Частота колебаний тяговой нагрузки определяется при заданной скорости движения трактора числом кулачков и упругих пластин, а амплитуда колебаний - высотой профиля кулачков и жесткостью упругих пластин, Закрепив на оси 3 несколько упругих пластин, а на внутренней поверхности катка несколько ку"25 лачков с различными Фазовыми углами между ними, можно воспроизвести колебанкя тяговой нагрузки, в большейстепени приближающиеся к эксплуатационным,формула изобретенияИмитатор переменных нагрузок дляполигонных испытаний тракторов, содержащий каток, установленный на осисвязанной с остовом испытываемоготрактора, о т л и ч а ю щ и й с ятем, что, с целью повышения точностиимитации эксплуатационных нагрузокпутем воспроизведения высокочастотныхколебаний нагрузки, он снабжен роликами, а кМок выполнен полым с кулачками, закрепленными, на его внутреннейповерхности, при этом упомянутый валразмещен внутри катка и снабжен закрепленными на нем упругими пластинамина свободных концах последних установлены упомянутые ролики, контактирующие с кулачками каткаИсточники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР9 636500, кл, 0 01 М 17/00, 1976,2, Авторское свидетельство СССРР 495578, кл. С 01 М 17/00, (прото"тип)787935 В-В Составитель В.Ухнинактор И,Касарда Техреду. Бабинец Корректор Ю.Макарен ное Проектная, 4 илиал ППП Патент, г, Ужгор 8339/48 Тираж 101 ВНИИПИ Государственного по делам изобретений 113035, Москва Е, Р
СмотретьЗаявка
2730102, 26.02.1979
ПОДМОСКОВНАЯ НАУЧНО-ИССЛЕДОВАТЕЛЬСКАЯ ИСПЫТАТЕЛЬНАЯ СТАНЦИЯ ГОСУДАРСТВЕННОГО СОЮЗНОГО ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ НАУЧНО-ИССЛЕДОВАТЕЛЬСКОГО ТРАКТОРНОГО ИНСТИТУТА
ДОРОХОВ АНАТОЛИЙ ТИМОФЕЕВИЧ, КОЗЫРЕВ СЕРГЕЙ ПЕТРОВИЧ, ЧЕРНОВ ЮРИЙ АЛЕКСЕЕВИЧ
МПК / Метки
МПК: G01M 17/007
Метки: имитатор, испытаний, нагрузок, переменных, полигонных, тракторов
Опубликовано: 15.12.1980
