Способ определения оптимального количества связующего для задаваемого наполнителя углеродной массы для получения графитированных электродов

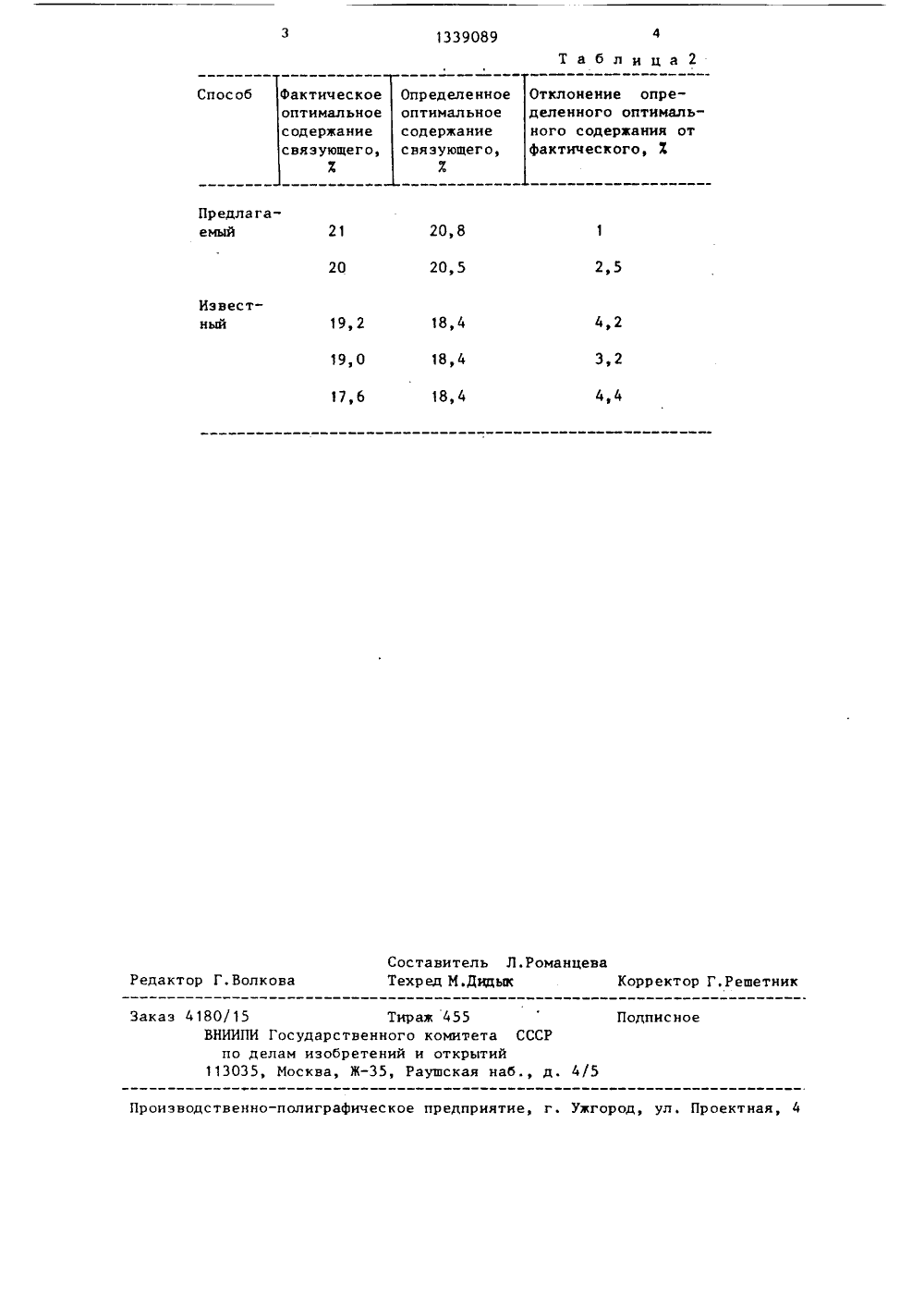

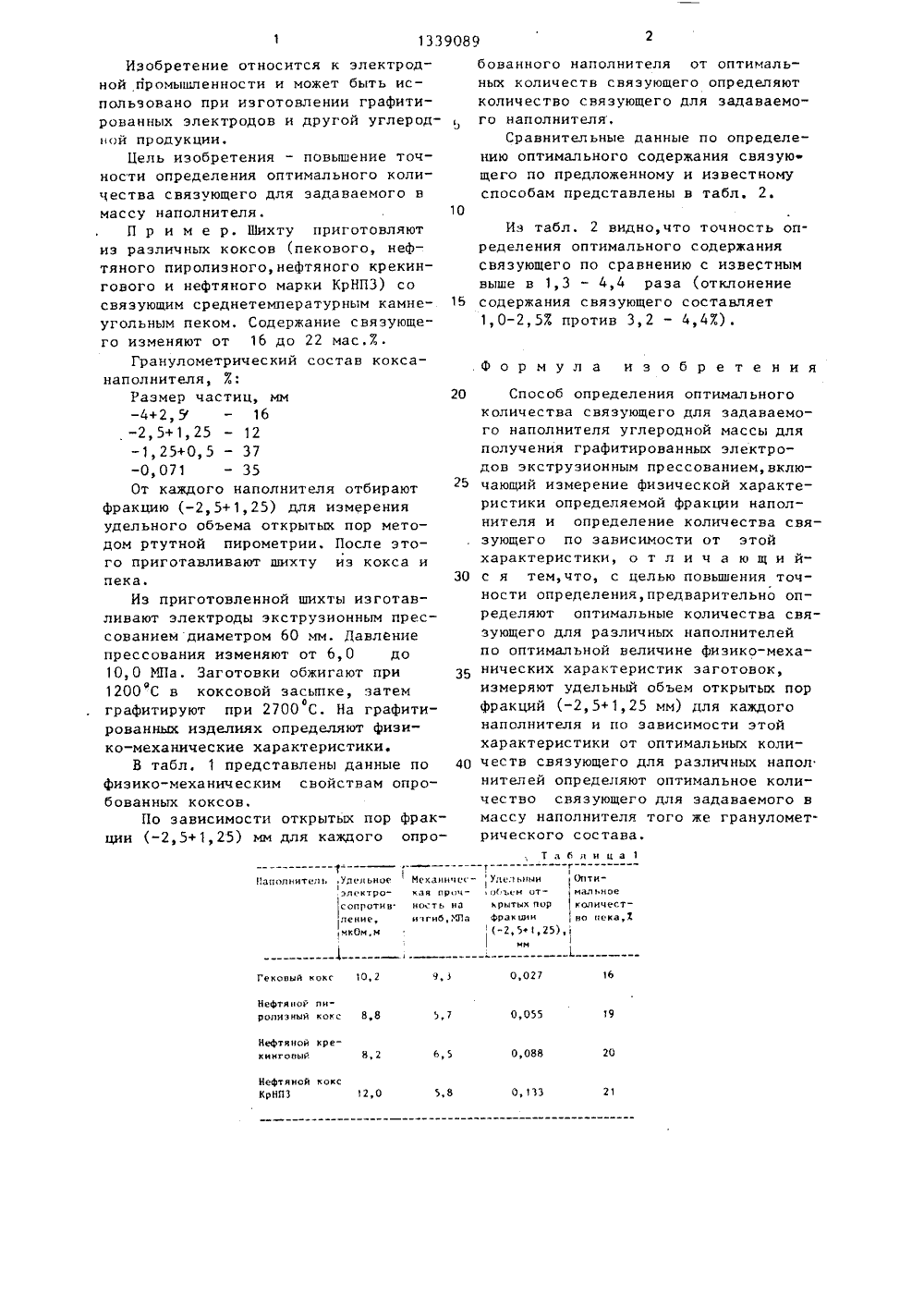

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИН О 9) 8 159 4 С 01 В 31/О л ф ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ ПИСА ОБРЕТЕНИ 1ТЕЛЬСТ вт т к сб.: улучукции,ующего ти дляелей, пода у. Способ ть опреОПТИМАЛЬНО ДЛЯ ЗАДАВАОДНОЙ МАССЫ ВАННЫХ ЭЛЕКо устано азличных енной за симо лнит мас очно соде за и коксов-напуглероднуюповысить тимальногов 1,3-4,4 рм.2 табл,ваемого в позволяет деления о зующего с извести ания свя сравнени ретение относи рафитированных тся ои до лектр Н АВТОРСНОМУ С(56) Авторское свидетельствоУ 79 12 16, С 01 В 3 1/02, 1978 .Молоток Н,П.,Груц Л.Н.Расчличества связующего в произвографитированных электродов, -Совершенствование технологиишение качеств электродной про1975, У 7, с. 28-35.(54) СПОСОБ ОПРЕДЕЛЕНИЯ ГО КОЛИЧЕСТВА СВЯЗУЮЩЕ ЕТОГО НАПОЛНИТЕЛЯ УГЛЕ ДЛЯ ПОЛУЧЕНИЯ ГРАФИТИР ТРОДОВ(57) Изобводству г и позволяет повысить точность определения оптимального количества связующего для задаваемого в массу наполнителя. Способ включает приготовление массы из кокса-наполнителяи связующего пека, определение удельной поверхности открытых пор фракции (-2,5+ 1,25) мм, прессование,обжиг и графитацию заготовок, определение физико-механических характеристик, построение зависимости удельной поверхности открытых пор фракции (-2,5+ 1,22) мм от оптимальногоколичества связующего и определение требуемого количества свя,Улел ьныиог ьем отПаполнитель Удельноеэлектросопротив.ление, иком,м кая проч крытых порфракпии(-2, 5+ 1, 25),мм количество пека,Й ность наиэгиб,Я 1 а 1 Ь 0,022 9,) Гековый кокс 10,2 Нефтянор пиролиэный кокс 8,8 0,055 Нефтяной крекинговыР 2 О 0,088 Ь,5 Нефтяной коксКРНП 3 21 0,115 12,О Изобретение относится к электродной промышленности и может быть использовано при изготовлении графитированных электродов и другой углерод 1 ой продукции.Цель изобретения - повышение точности определения оптимального колиЧества связующего для задаваемого в массу наполнителя.П р и м е р. Шихту приготовляют из различных коксов (пекового, нефтяного пиролиэного,нефтяного крекингового и нефтяного марки КрНПЗ) со связующим среднетемпературным камне- угольным пеком. Содержание связующего изменяют от 16 до 22 мас.7,.Гранулометрический состав коксанаполнителя, 7:Размер частиц, мм-О, 071 - 35От каждого наполнителя отбирают фракцию (-2,5+ 1,25) для измерения удельного объема открытых пор мето - дом ртутной пирометрии. После этого приготавливают шихту из кокса и пека.Из приготовленной шихты изготавливают электроды экструзионным прес- сованиемдиаметром 60 мм. Давление прессования изменяют от 6,0 до 10,0 МПа, Заготовки обжигают при 1200"С в коксовой засыпке, затемаграфитируют при 2700 С. На графитированных изделиях определяют физико-механические характеристики.В табл. 1 представлены данные по 40 физико-механическим свойствам опробованных коксов.По зависимости открытых пор фракции (-2,5+ 1,25) мм для каждого опробованного наполнителя от оптимальных количеств связующего определяют количество связующего для задаваемого наполнителя,Сравнительные данные по определению оптимального содержания связую щего по предложенному и известному способам представлены в табл. 2,Из табл, 2 видно,что точность определения оптимального содержания связующего по сравнению с известным выше в 1,3 - 4,4 раза (отклонение содержания связующего составляет 1,0-2,57. против 3,2 - 4,47). Формула изобретения Способ определения оптимального количества связующего для задаваемого наполнителя углеродной массы для получения графитированных электродов экструзионным прессованием,включающий измерение физической характеристики определяемой фракции наполнителя и определение количества связующего по зависимости от этой характеристики, о т л и ч а ю щ и йс я тем,что, с целью повышения точности определения, предварительно определяют оптимальные количества связующего для различных наполнителей по оптимальной величине физико-механических характеристик заготовок, измеряют удельный объем открытых пор фракций (-2,5+1,25 мм) для каждого наполнителя и по зависимости этой характеристики от оптимальных количеств связующего для различных напол нителей определяют оптимальное количество связующего для задаваемого в массу наполнителя того же грануломет. рического состава.1339089 Таблица 2 фактическое оптимальное Способ Определенноеоптимальное Предлагаемый 21 20,8 2,5 20,5 20 Известный 4,2 18,4 19,2 3,2 18,4 19,0 4,4 18,4 17,6 Составитель Л.РоманцеваТехред М.Дидык Корректор Г.Решетник Редактор Г.Волкова Заказ 4180/15 Тираж 455ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб д. 4/5 Подписное Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 содержаниесвязующего,Е содержаниесвязующего,Х Отклонение определенного оптимального содержания отфактического, Х
