Полуавтомат для контроля качества на прогиб резинометаллических амортизаторов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 116580
Автор: Бокшицкий
Текст

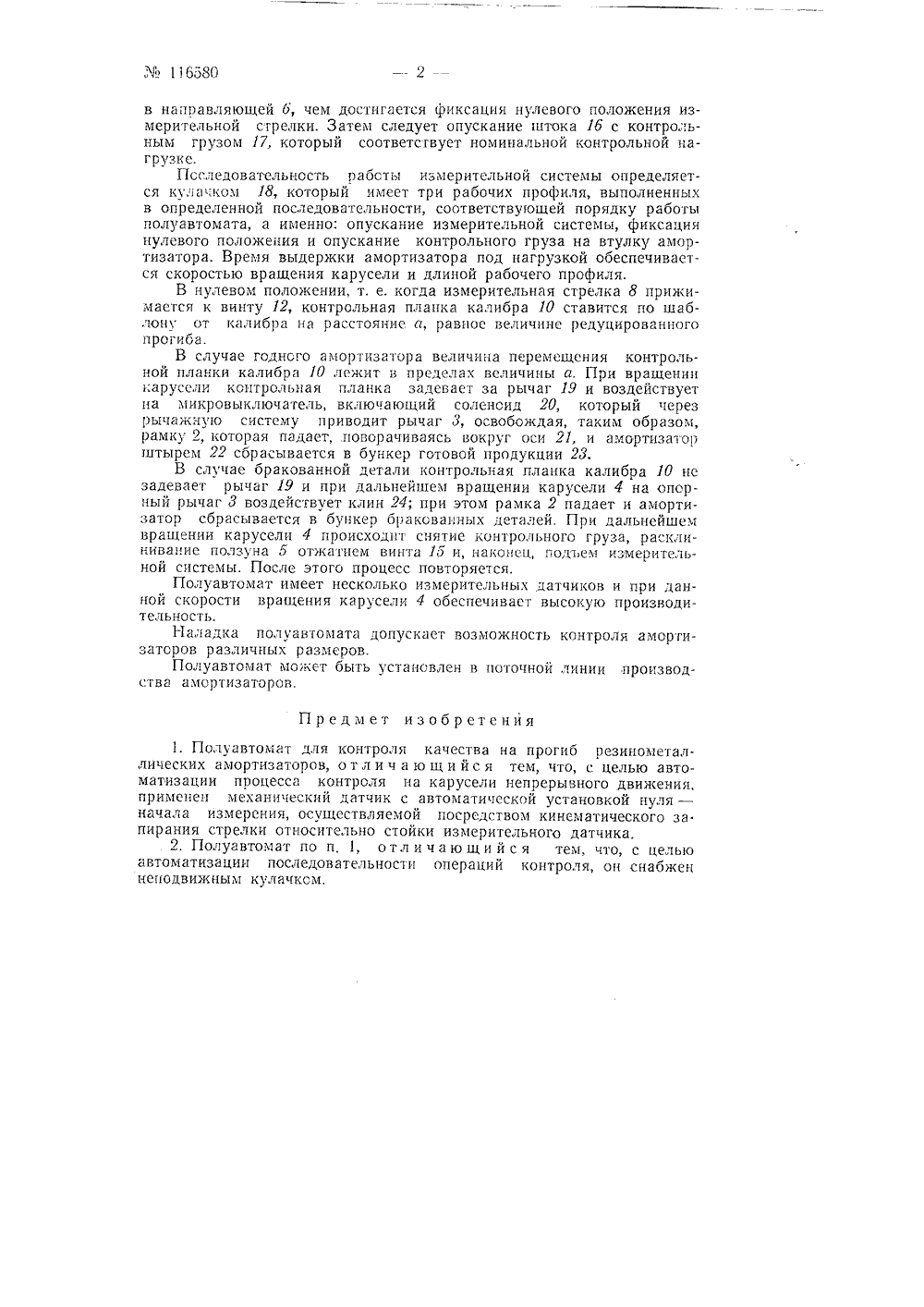

16580В направляющей б, чем достигается фиксация нулевого положения измерительной сгрелки. Затем следует опускание штока 1 б с контрольным грузом 17, который соответствует номинальной контрольной нагрузке.Псследовательность рабсты измерительной системы определяется кулачком 18, который имеет три рабочих профиля, выполненных в определенной последовательности, соответствующей порядку работы полуавтомата, а именно: опускание измерительной системы, фиксация нулевого положения и опускание контрольного груза на втулку амортизатора. Время выдержки амортизатора под нагрузкой обеспечивается скоростью вращения карусели и длиной рабочего профиля.В нулевом положении, т. е. когда измерительная стрелка 8 прижимается к винту 12, контрольная планка калибра 10 ставится по шаб,юну от калибра на расстояние а, равное величине редуцированного прогиба.В случае годного амортизатора величина перемещения контрольной планки калибра 10 лежит в пределах величины а. При вращении карусели контрольная планка задевает за рычаг 19 и воздействует на микровыключатель, включающий соленоид 20, который через рычажную систему приводит рычаг 3, освобождая, таким образом, рамку 2, которая падает, поворачиваясь вокруг оси 21, и амортизатор штырем 22 сбрасывается в бункер готовой продукции 23,В случае бракованной детали контрольная планка калибра 10 не задевает рычаг 19 и при дальнейшем вращении карусели 4 на опорный рычаг 3 воздействует клин 24; при этом рамка 2 падает и амортизатор сбрасывается в бункер бракованных деталей. При дальнейшем вращении карусели 4 происходп снятие контрольного груза, расклинивание ползуна 5 отжатием винта 1 б и, наконец, подъем измерительной системы. После этого процесс повторяется.Полуавтомат имеет несколько измерительных датчиков и при данной скорости вращения карусели 4 обеспечивает высокую производительность,Наладка полуавтомата допускает возможность контроля амортизаторов различных размеров.Полуавтомат может быть установлен в поточной линии производства амортизаторов.Предмет изобретения1. Полуавтомат для контроля качества на прогиб резинометаллических амортизаторов, о т л и ч а ю щ и й с я тем, что, с целью автоматизации процесса контроля на карусели непрерывного движения, применен механический датчик с автоматической установкой нуля - начала измерения, осуществляемой посредством кинематического за. пирания стрелки относительно стойки измерительного датчика,2. Полуавтомат по п, 1, отличающи йся тем, что, с целью автоматизации последовательности операций контроля, он снабжен неподвижным кулачксм.
СмотретьЗаявка
593172, 24.02.1958
Бокшицкий М. Н
МПК / Метки
МПК: G01N 3/20
Метки: амортизаторов, качества, полуавтомат, прогиб, резинометаллических
Опубликовано: 01.01.1958
Код ссылки
