Система фазового регулирования частоты вращения двигатель генератора

Номер патента: 1254188

Авторы: Бондаренко, Виксман, Зархин, Могелевский

ZIP архив

Текст

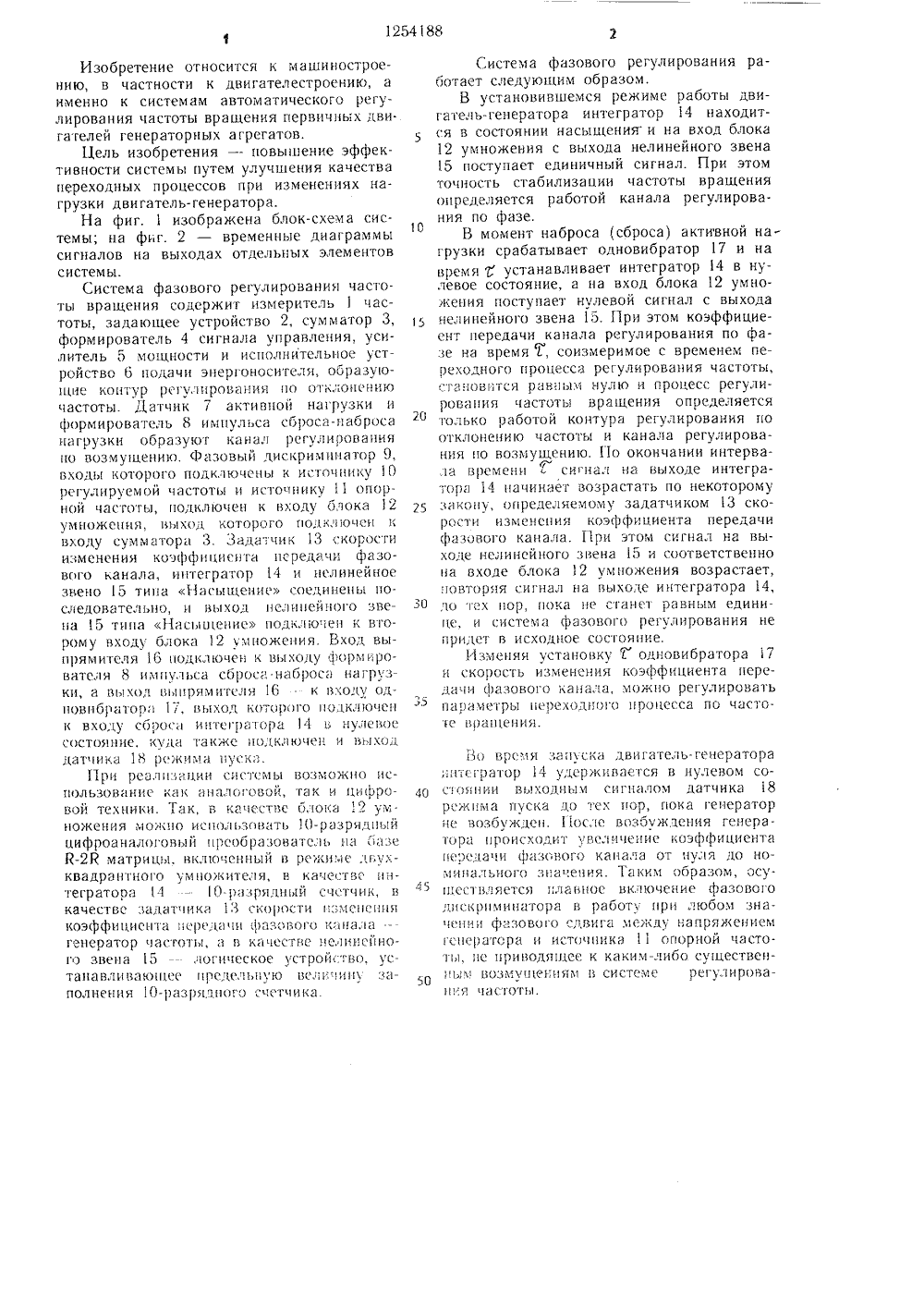

) 4 Г 02 ).) 41/001. ПИСАНИЕ ИЗОБРЕТЕН ко, А. С. ВиксмаМогелевский ОСУДАРСТВЕННЫИ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ К АВТОРСКОМУ СВИДЕТЕЛЬСТ(54) (57) 1. СИСТЕМА ФАЗОВОГО РЕГУЛИРОВАНИЯ ЧАСТОТЫ ВРАЩЕНИЯДВИГАТЕЛЬ-ГЕНЕРАТОРА, содержащаяизмеритель частоты вращения, задающееустройство, соединенные последовательнодатчик активной нагрузки и формирователь импульса сброса-наброса нагрузки,подключенные своими выходами к входамсумматора, соединенные последовательнос сумматором формирователь закона управления, усилитель мощности и исполнительный орган подачи энергоносителя и источники регулируемой и опорной частоты,подключенные своими выходами к входам фазового дискриминатора, отличающаяся тем, что, с целью повышения эффективности путем улучшения качества переходных процессов при изменениях нагрузки двигатель- генератора, она дополнительно содержит соединенные последовательно выпрямитель, одновибратор, интегратор с двумя входами, нелинейное звено типа Насыщение и блок умножения с двумя входами и одним выходом, и задатчик скорости изменения коэффициента передачи фазового канала, подключенный своим выходом к второму входу интегратора, причем фазовый дискриминатор подключен к второму входу блока умножения, а выход последнего - к одному из входов сумматора.2. Система по и. 1, отличающаяся тем, что она дополнительно содержит датчик режима пуска, выход которого подключен к входу интегратора.Изобретение относится к машиностроению, в частности к двигателестроению, аименно к системам автоматического регулирования частоты вращения первичных двигателей генераторных агрегатов,5Цель изобретения - повышение эффективности системы путем улучшения качествапереходных процессов при изменениях нагрузки двигатель-генератора.На фиг. 1 изображена блок-схема сисотемы; на фиг. 2 - временные диаграммысигналов на выходах отдельных элементовсистемы.Система фазового регулирования частоты вращения содержит измеритель 1 частоты, задающее устройство 2, сумматор 3,формирователь 4 сигнала управления, усилитель 5 мощности и исполнительное устройство 6 подачи энергоносителя, образуощце контур регулирования по отклонениючастоты. Датчцк 7 активной нагрузки иформирователь 8 импульса сброса-набросанагрузки образуют канал регулированияцо возмущению. Фазовый дискриминатор 9,входы которого подклк)чсцы к источнику 1 Орегулируемой частоты и исто нику 11 опорнои частоты, подключс.н к Входу Олокз 12 уфумножения, Выходвходу сумматоры 3. Зздятчик 13 скоростиизменения коэффициента передачи фазовсго канала, интегратор 14 и нелинейноезвено 15 типа зсыьцецис соединены последовательно, ц выход нелинейного зве- ЗОца 15 типа Насыщение подключен к второму входу блока 12 умножения. Вход выпрямителя 16 к)дкл 50 чец к Выходу формироВятеля 8 импГульсз сбросс-нзбросс нагрузки, 3 ВьхОЛ И 5 рям 55 тс 5)5 16 . к Входу Одцовцбряпгоры 17, Выход которого подключенк входу сбросы интегратора 14 В нулевоесостояние, куда также подключен и ыходдатчика 18 режимы пуска.П)ц рсзяпзыции сисСмы ВозможцО использование как аналоговой, так и цифроВой техцики. Зк, В 5 ссц 5 естве 0,ока 12 умножения можно использовать 1 О-рззрягсцыйцифроаналоговый рсобразователь ця бызеКР матрицы, вкспоченцый В режи;.е дьухквадрацгного умцожителя, В ка-е тве интегратора 14 -- р)Зр 5 сдц й счетчик, Вкачестве зядатчикя 13 скорости цзмсцсцякоэффициента цредячц фазового кяцялягенератор частоты, я В качестве цели)сНого звена 155055 П 5 еское устроиство, устацавливающес предельную Всли ицу зз 10полнее 5 ия 10-рязр 5 дпого счстчикя. Система фазового регулирования работает следующим образом.В установившемся режиме работы двигатель-генератора интегратор 4 находится в состоянии насыщения и на вход блока 12 умножения с выхода нелинейного звена 15 поступает единичный сигнал. При этом точность стабилизации частоты вращения определяется работой канала регулирования по фазе.Б момент наброса Сброса) активной нагрузки срабатывает одновибратор 17 и на время т устанавливает интегратор 14 в нулевое состояние, а на вход блока 12 умно- :кения поступает нулевой сигнал с выхода нелинейного звена 15. При этом коэффициеент передачи канала регулирования по фазе на время ., соизмеримое с временем переходного процесса регулирования частоты, ; тзцовится рав.ым нулю и процесс регулирования частоты врасцения определяется только работой контура регулирования по отклонению частоты и канала регулирования цо возмущению. По окончании интерва- ,;5 З ВГЕМЕЦЦ С СИГцаЛ НЗ ВЫХОДЕ ИцтЕГРЗ- торя 14 начинает Возрастать по некоторому закону, определяемому задатчиком 13 скорости изменения коэффициента передачи фазового канала. При этом сигнал на выходе нелинейного звена 15 и соответственно ца входе блока 12 умножения возрастает, ;ювторяя сигнал на Выходе интегратора 14, до гех пор, пока це станет равным единице, и система фазового регулирования не придет в исходное состояние.Изменяя установку Г одновибратора 17 и скорость изменения коэффициента передачи фазового канала, можно регулировать псспямстры цгп)ехОдцо 0 цроЬесса по частос ВпяцЕНИЯ. йс) время запуска двигатель.генератора шггсгратор 14 удерживается в нулевом состоянии выходным сигналом датчика 18 РСЖЦМЗ ЦУСКЗ ДО ТСХ ПОР, ПОКЗ ГЕГЕРаТОР це Возбмждец. После возбуждения генераторы проис)содит увеличение коэффициента передачи фазового канала от нуля до но. мицальцого зцачеция. Таким образом, осушсствляется плзцш)с вклк)чсцие фазового дискрцмицятора В работу црц любом значецци фя:ювого сдвига ме)кду напряжением гсцератора и источника 1 опорной частоты, цс приводящее к каким-либо суцествец: ым Возмущениям ц системе регулирования частоты.Состав Текред 1 ираж 5 суда рст м изоб а, Ж - тент,ВНИИПИ Го по дела 113035, Москв Филиал ППП Па,тель Б. СлавниковИ. Верес Корректор С. Черн23 Подписноевенного комитета СССРретений и открытий35 Ра шская наб д 4/5г. Ужгород, ул. Проектная, 4

Смотреть

Заявка

3853106, 06.02.1985

ПРЕДПРИЯТИЕ ПЯ В-2156

БОНДАРЕНКО ВАДИМ ВЛАДИМИРОВИЧ, ВИКСМАН АЛЕКСАНДР САМОЙЛОВИЧ, ЗАРХИН МИХАИЛ САМУИЛОВИЧ, МОГЕЛЕВСКИЙ ЭДУАРД ГЕРМАНОВИЧ

МПК / Метки

МПК: F02D 41/00

Метки: вращения, генератора, двигатель, фазового, частоты

Опубликовано: 30.08.1986

Код ссылки
