Стенд для испытания шатунов на циклическую прочность

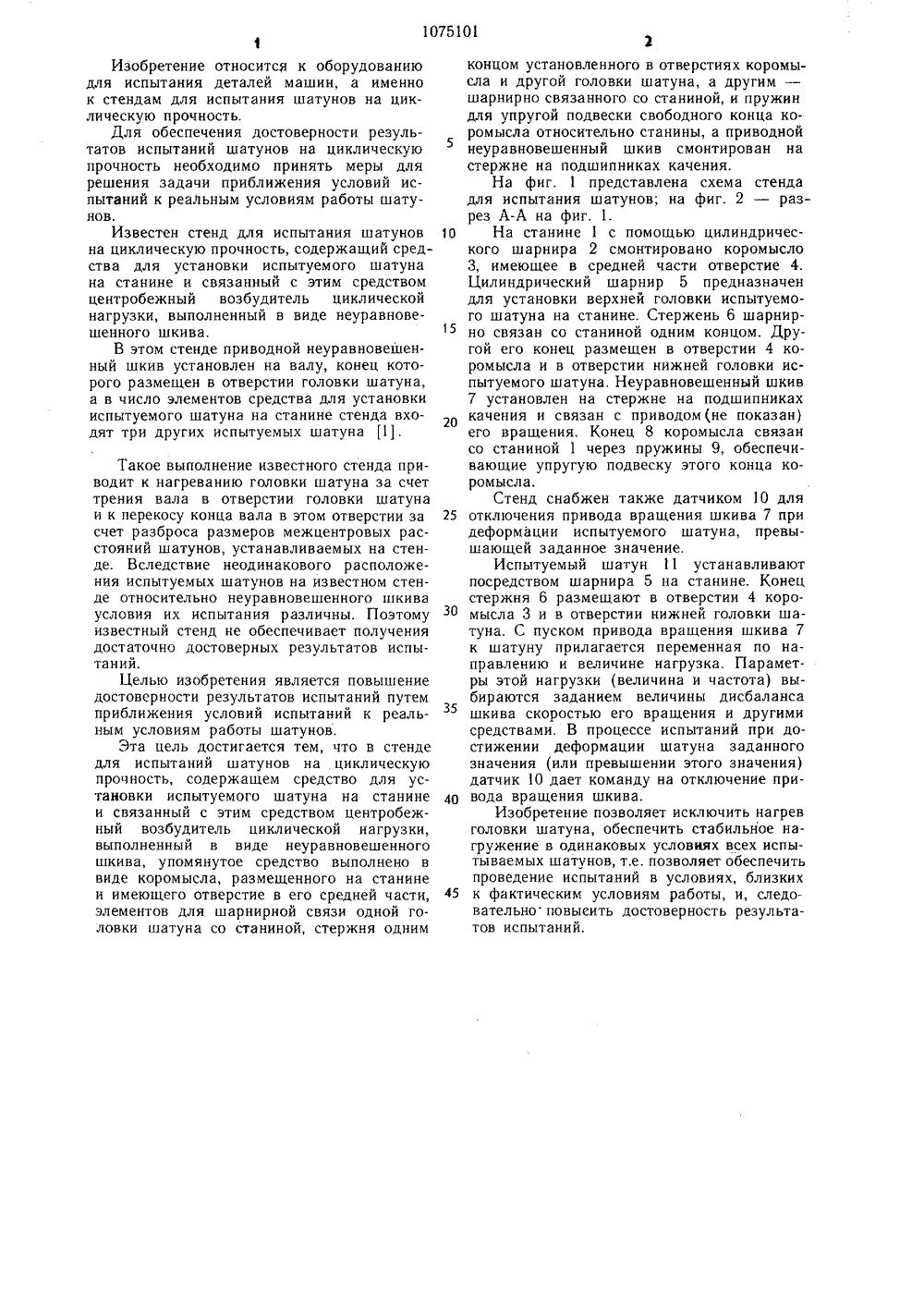

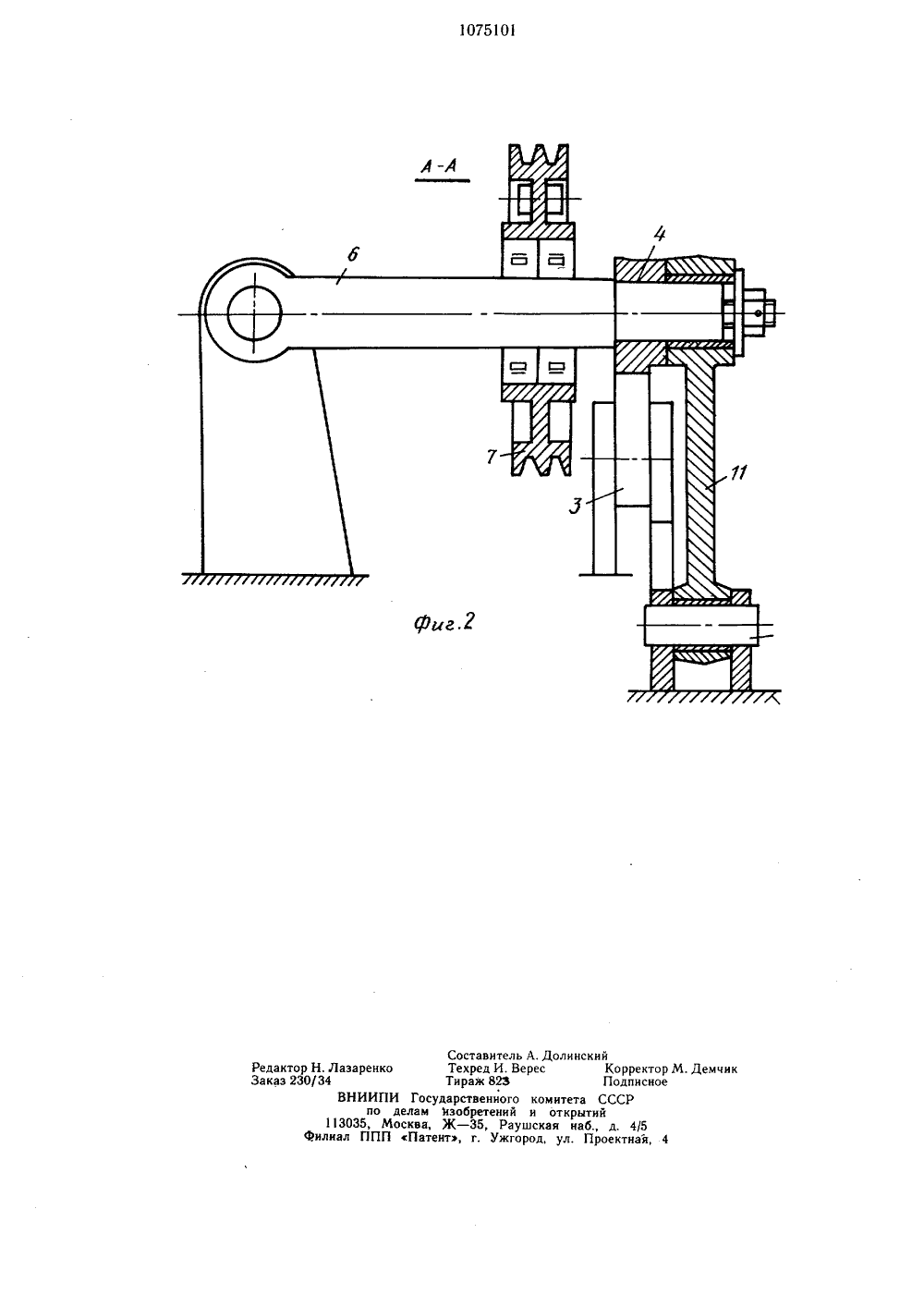

(19) (11)З(51) 6 01 М 13(00 01 ПИСАНИЕ ИЗОБРЕТЕН У ЕЛ хтярь ьскохозяйственныйзе ельство СССР3(00, 1981 (протоИСПЫТАНИЯ ШАЧЕСКУЮ ПРОЧ- едство для установна станине и свяежный возбудитель ыполненный в виде СУДАРСТВЕННЫИ КОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ Н АВТОРСКОМ,Ф СВИ(54) (57) СТЕНД ДЛЯТУНОВ 1 А ЦИКЛ ИНОСТЬ, сорержащий срки испытуемого шатуназанный с ним центробциклической нагрузки, в неуравновешенного шкива, отличающийся тем, что, с целью повышения достоверности результатов испытаний путем приближения условий испытаний к реальным условиям работы шатунов, средство для установки испытуемого шатуна выполнено в виде коромысла, размещенного на станине и имеющего отверстие в его средней части, элементов для шарнирной связи одной головки шатуна со станиной, стержня, одним концом установленного в отверстиях коромысла и другой головки шатуна, а другим - шарнирно связанного со станиной, и пружин для упругой подвески свободного коромысла относительно станины, а приводной неуравновешенный шкив смонтирован на стержне на подшипниках качения.Изобретение относится к оборудованиюдля испытания деталей машин, а именнок стендам для испытания шатунов на циклическую прочность.Для обеспечения достоверности результатов испытаний шатунов на циклическуюпрочность необходимо принять меры длярешения задачи приближения условий испытаний к реальным условиям работы шатунов,Известен стенд для испытания шатунов 1 Она циклическую прочность, содержащий средства для установки испытуемого шатунана станине и связанный с этим средствомцентробежный возбудитель циклическойнагрузки, выполненный в виде неуравновешенного шкива.15В этом стенде приводной неуравновешенный шкив установлен на валу, конец которого размещен в отверстии головки шатуна,а в число элементов средства для установкииспытуемого шатуна на станине стенда входят три других испытуемых шатуна 11. Такое выполнение известного стенда приводит к нагреванию головки шатуна за счеттрения вала в отверстии головки шатунаи к перекосу конца вала в этом отверстии за 25счет разброса размеров межцентровых расстояний шатунов, устанавливаемых на стенде. Вследствие неодинакового расположения испытуемых шатунов на известном стенде относительно неуравновешенного шкиваусловия их испытания различны. Поэтомуизвестный стенд не обеспечивает получениядостаточно достоверных результатов испытаний.Целью изобретения является повышениедостоверности результатов испытаний путемприближения условий испытаний к реальным условиям работы шатунов,Эта цель достигается тем, что в стендедля испытаний шатунов на циклическуюпрочность, содержащем средство для установки испытуемого шатуна на станине 4 Ои связанный с этим средством центробежный возбудитель циклической нагрузки,выполненный в виде неуравновешенногошкива, упомянутое средство выполнено ввиде коромысла, размещенного на станинеи имеющего отверстие в его средней части, 45элементов для шарнирной связи одной головки шатуна со станиной, стержня одним концом установленного в отверстиях коромысла и другой головки шатуна, а другим -шарнирно связанного со станиной, и пружиндля упругой подвески свободного конца коромысла относительно станины, а приводнойнеуравновешенный шкив смонтирован настержне на подшипниках качения.На фиг. 1 представлена схема стендадля испытания шатунов; на фиг. 2 - разрез А-А на фиг, 1,На станине 1 с помощью цилиндрического шарнира 2 смонтировано коромысло3, имеющее в средней части отверстие 4,Цилиндрический шарнир 5 предназначендля установки верхней головки испытуемого шатуна на станине. Стержень 6 шарнирно связан со станиной одним концом. Другой его конец размещен в отверстии 4 коромысла и в отверстии нижней головки испытуемого шатуна. Неуравновешенный шкив7 установлен на стержне на подшипникахкачения и связан с приводом 1,не показан)его вращения. Конец 8 коромысла связансо станиной 1 через пружины 9, обеспечивающие упругую подвеску этого конца коромысла.Стенд снабжен также датчиком 10 дляотключения привода вращения шкива 7 придеформации испытуемого шатуна, превышающей заданное значение.Испытуемый шатун 11 устанавливаютпосредством шарнира 5 на станине. Конецстержня 6 размещают в отверстии 4 коромысла 3 и в отверстии нижней головки шатуна. С пуском привода вращения шкива 7к шатуну прилагается переменная по направлению и величине нагрузка. Параметры этой нагрузки (величина и частота) выбираются заданием величины дисбалансашкива скоростью его вращения и другимисредствами. В процессе испытаний при достижении деформации шатуна заданногозначения (или превышении этого значения)датчик 10 дает команду на отключение привода вращения шкива.Изобретение позволяет исключить нагревголовки шатуна, обеспечить стабильное нагружение в одинаковых условиях всех испытываемых шатунов, т.е. позволяет обеспечитьпроведение испытаний в условиях, близкихк фактическим условиям работы, и, следовательно повысить достоверность результатов испытаний, 1075101/34 Тираж 823 П ВНИИПИ Государственного комитета С по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб.,илиал ППП Патент, г. Ужгород, ул. Про
