Способ регенерации -содержащего сильноосновного анионита

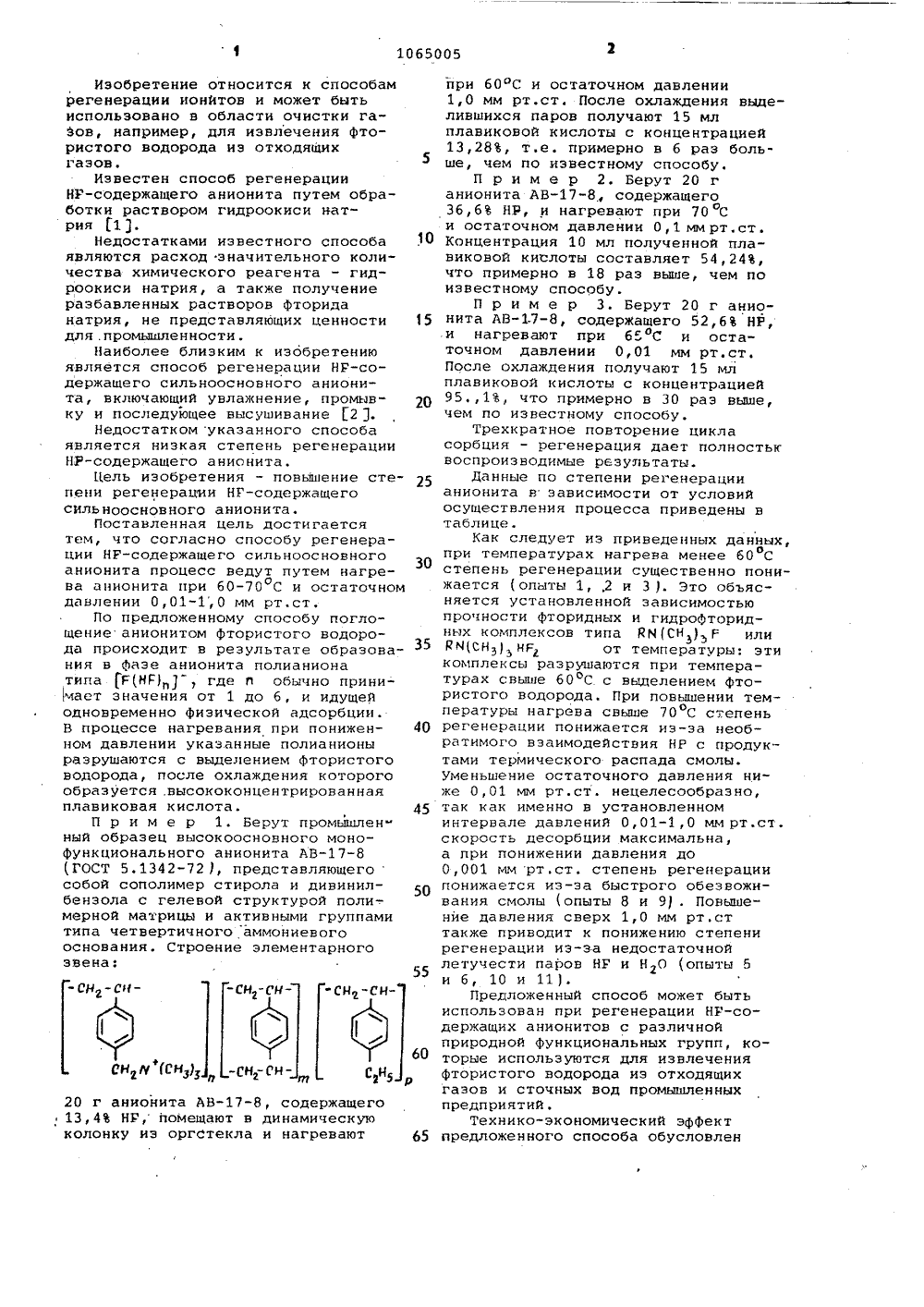

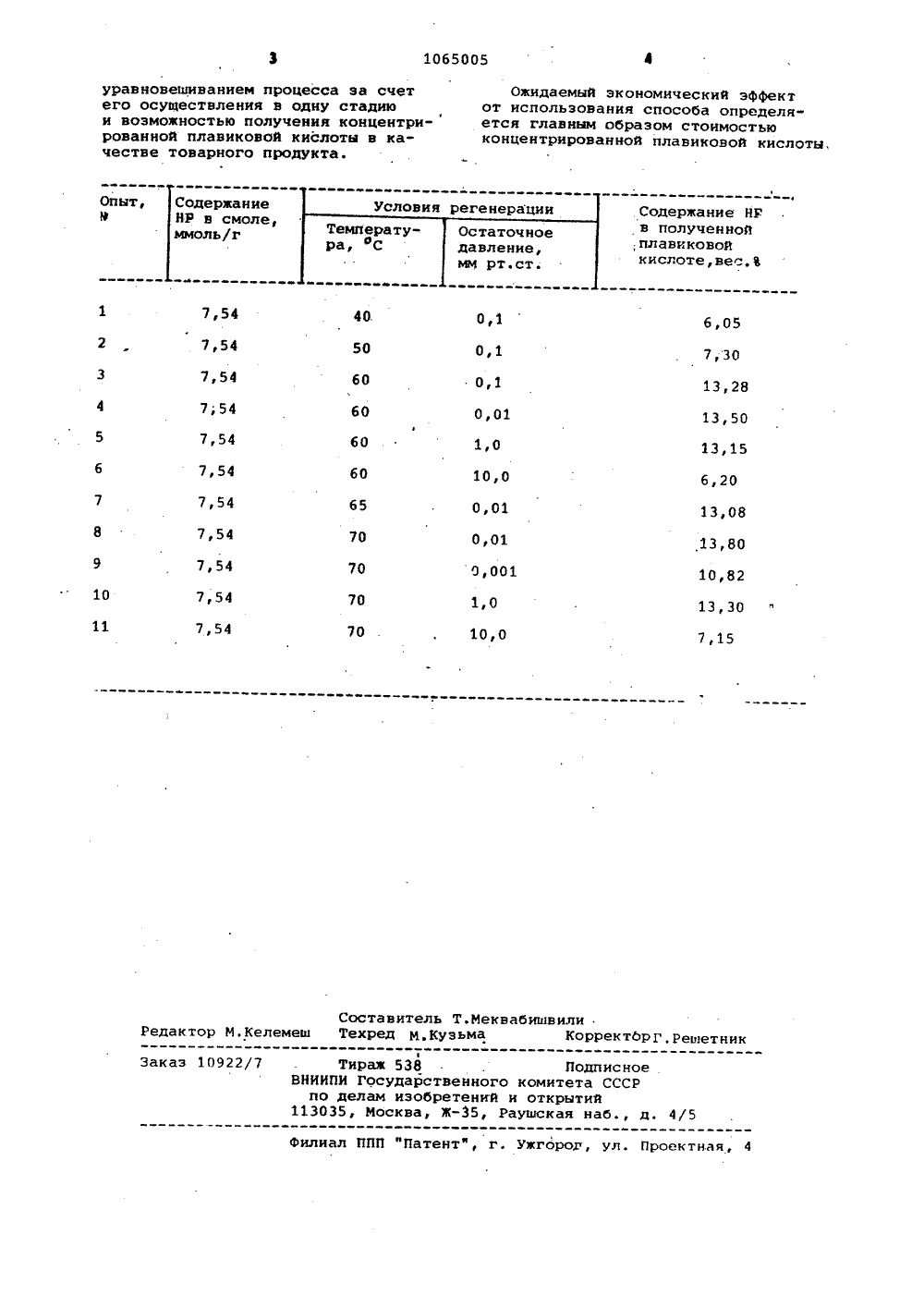

СОЮЗ СОВЕТСКИХСОЦМаап нсйиРЕСПУБЛИК ТЕНИЯ ЕТЕЛЬСТВУ АВТОРСКОМ 2/238284. Рорнелий ор 1и и Б М, Кацена Трудовогогосударственный.И. Мечниковаогический институности им. М.В. Ло аме им. И технол мышлен 3.24(0 Сощсгу осЬг.с. 3- ское с л. ВО М.А. Рг. пацК.вгойоч. Р. Уг.126.видетельство СССР1 Э 53/14, 1967 ГОСУДАРСТВЕННЫЙ КОМИП.:Т СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙОПИСАНИЕ ИЗОБ(54)(57 ) СПОСОБ РЕГЕНЕРАЦИИ НР-СОДЕРЖАЩЕГО СИЛЬНООСНОВНОГО АНИОНИТА,о т л и ч а ю щ и и с я тем, что,с целью повышения степени регенерации, процесс ведут путем нагреваНР-содержащего анионита при 60"70 Си остаточном давлении 0,011,0 мм рт.ст.60 иэ отходящих промышленных ский эффект а обусловлен одержащегоамическуюагревают Изобретение относится к способам регенерации ионйтов и может быть использовано и области очистки габон, например, для извлечения фтористого водорода иэ отходящих газон.Известен способ регенерации НР-содержащего анионита путем обработки раствором гидроокиси натрия 1 1.Недостатками иэнестного способа являются расход значительного количества химического реагента - гидроокиси натрия, а также получение разбавленных растворов фторида натрия, не предстанляющих ценности для.промышленности.Наиболее близким к изобретению является способ регенерации НГ-содержащего сильнооснонного анионита, включающий увлажнение, промывку и последующее высушинание (2 ).Недостатком указанного способа является низкая степень регенерации НР-содержащего анионита.Цель изобретения - повышение сте пени регенерации НГ-содержащего сильноосновного анионита.Поставленная цель достигается тем, что согласно способу регенерации НР-содержащего сильноосновного анионита процесс ведут путем нагрева анионита при 60-70 С и остаточноодавлении 0,01-1,0 мм рт.ст,По предложенному способу поглощение анионитом фтористого водорода происходит в результате обраэова ния в фазе анионита полианиона типа Г(НГ) , где и обычно принимает значения от 1 до б, и идущей одновременно физической адсорбции. В процессе нагревания при пониженном давлении указ.анные полианионы разрушаются с выделением фтористого нодорода, после охлаждения которого образуется .высококонцентриронанная плавиковая кислота.П р и м е р 1. Берут промышлен" ный образец высокооснонного моно- функционального анионита АВ-8 (ГОСТ 5.1342-72 ), представляющего собой сополимер стирола и дининилбензола с геленой структурой поли-. мерной матрицы и активными группами типа четвертичного аммониеного основания. Строение элементарного звена: 20 г анионита АВ-8,13,4 НР, помещают в диколонку иэ орготекла и при 60 ОС и остаточном давлении 1,0 мм рт.ст. После охлаждения выделившихся паров получают 15 мл плавиковой кислоты с концентрацией 13,28, т.е. примерно в б раз больше, чем по известному способу.П р и м е р 2. Берут 20 г анионита АВ-8, содержащего 36,6 НР, и нагревают при 70 С и остаточном давлении 0,1 мм рт.ст. Концентрация 10 мл полученной плавиковой кислоты составляет 54,24, что примерно в 18 раз выше, чем по известному способу.П р и м е р 3. Берут 20 г анионита АВ-8, содержащего 52,6 НР, и нагревают при 65 С и остаточном давлении 0,01 мм рт.ст. После охлаждения получают 15 мл плавиковой кислоты с концентрацией 95.,1, что примерно в 30 раэ выше, чем по известному способу.Трехкратное повторение цикла сорбция - регенерация дает полностьк воспроизводимые результаты.Данные по степени регенерации анионита в зависимости от условий осуществления процесса приведены н таблице.Как следует из приведенных данных, при температурах нагрева менее 60 Со степень регенерации существенно понижается (опыты 12 и 3 ). Это объясняется установленной зависимостью прочности фторидных и гидрофторидных комплексов типа ЙМ(СН ) Р или Рч(сн,), н от температуры: эти комплексы разрушаются при температурах сньпде 60 С. с выделением фтористого водорода. При повышении температуры нагрева свыше 70 С степеньо регенерации понижается иэ-за необратимого взаимодействия НР с продуктами термического распада смолы. Уменьшение остаточного давления ниже 0,01 мм рт.ст. нецелесообразно, так как именно в установленном интервале давлений 0,01-1,0 мм рт.ст. скорость десорбции максимальна, а при понижении давления до 0,001 мм рт.ст. степень регенерации понижается из-эа быстрого обезвоживания смолы (опыты 8 и 9) . Повышение давления сверх 1,0 мм рт.ст также приводит к понижению степени регенерации иэ-эа недостаточной летучести паров НГ и Н О (опыты 5 и б, 10 и 11).Предложенный способ может быть использован при регенерации НГ-содержащих анионитов с различной природной функциональных групп, которые используются для извлечения фтористого водорода газов и сточных вод предприятий.Технико-экономич предложенного спосо1065005 уравновешиванием процесса за счетего осуществления в одну стадиюи воэможностью получения концентрированной плавиковой кислоты в качестве товарного продукта. Ожидаемый экономический эффект от использования способа определяется главным образом стоимостью концентрированной плавиковой кислоты,7 г 7 б;5 О,7,54 3,0 0 6,01 7,3,13,80 001 7 О,3,15 10,оставитель Т.Меквабишвилиехред М,кузьма Корректор г. Решетни едактор М.Келеме Заказ 10922/7 илиал ППП "Патентф, г. Ужгорог, ул. Проектная,т, Содержание НР в смоле, ммоль/г 40.50 Тираж 538 ВНИИПИ Государст по делам изобр 113035, Москва, нного коми ений и откр35, Раушск Содержание НГв полученнойплавиковойкислоте,вес.% дписноеа СССРийнаб., д. 4
