Способ регенерации отработанного травильного раствора, содержащего хлористое и хлорное железо и медь

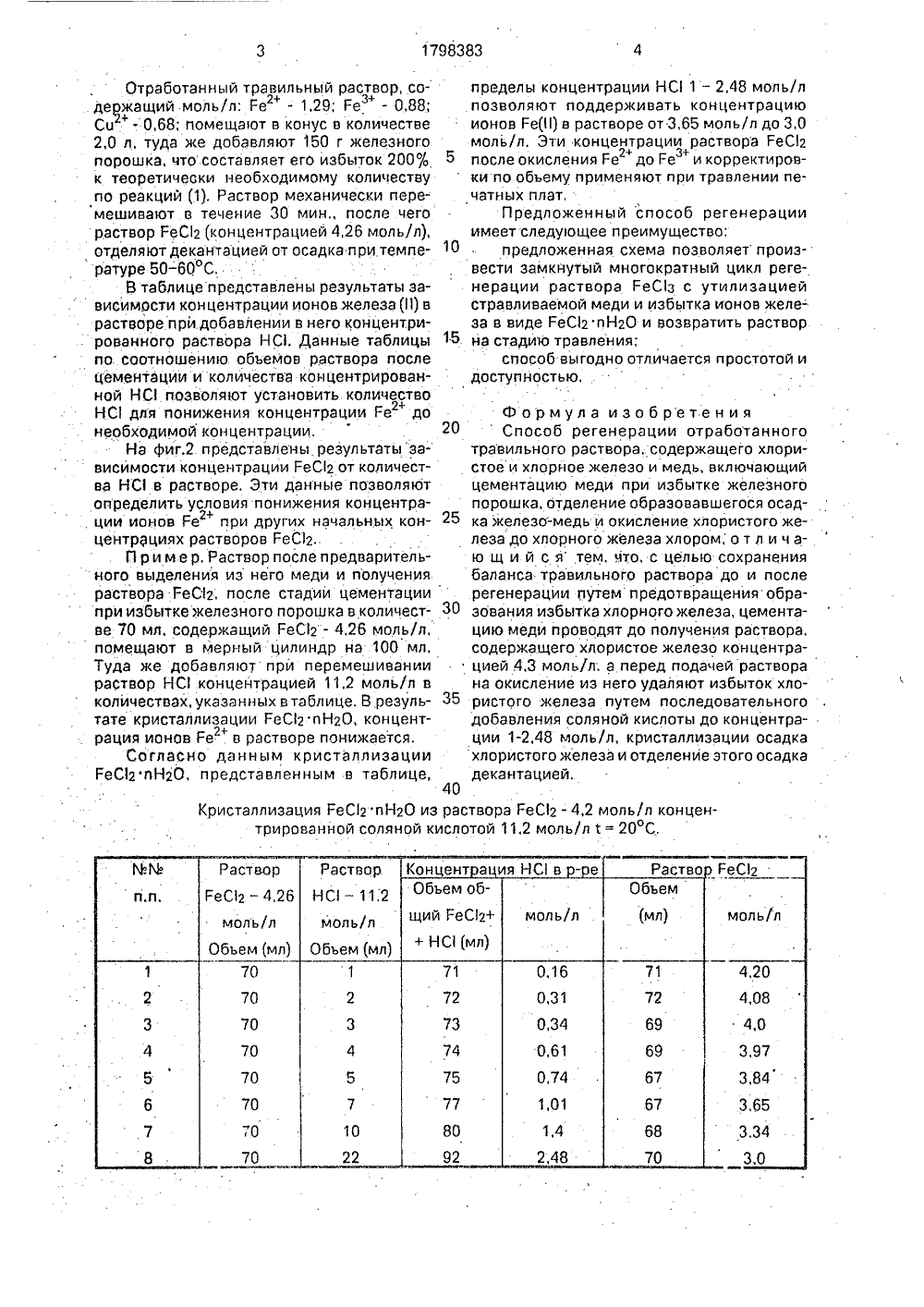

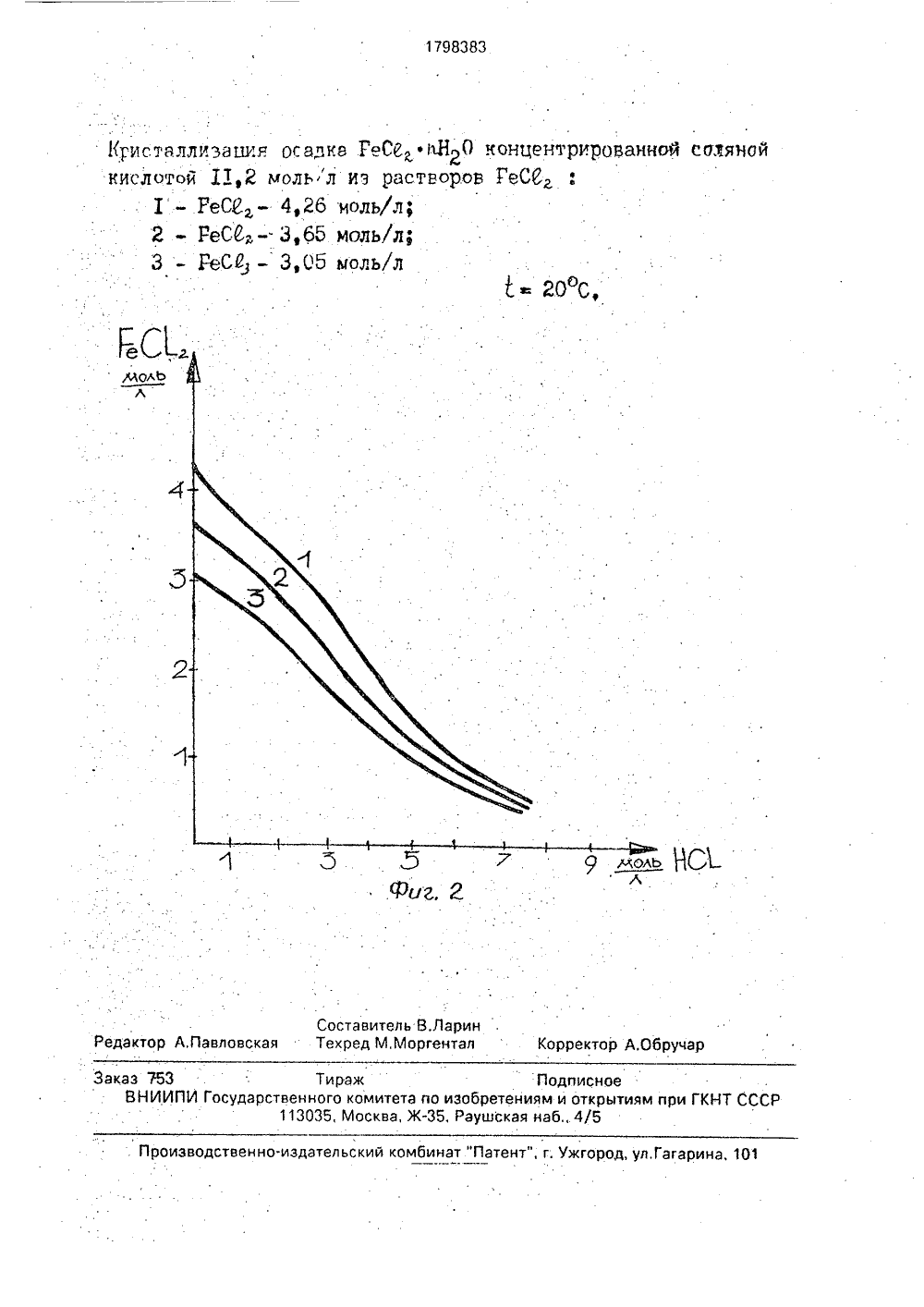

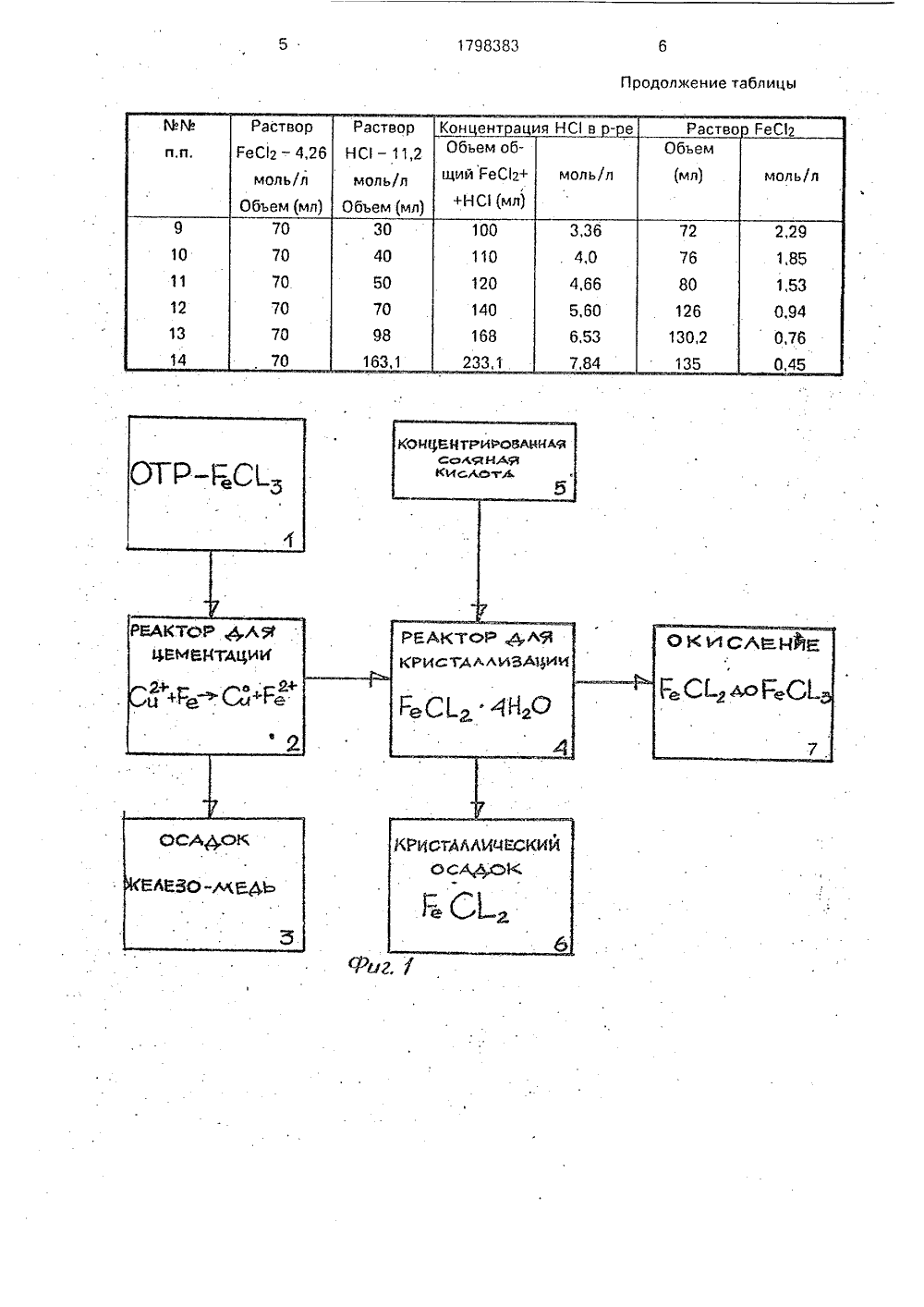

5 С 23 0 1/3 РЕТЕН ТЕЛ Ь СТВУДВТ 0 У С ыи унив.ер- .А,Абманование проыми стружн ического СО Сд Предотвращая з процессе регенерац понентами, в к РеС 2 пН 20 применя твор С 2. Указанные р раствор, они не дефиПример цемента ного. травильного ра ГОСУДАРСТВЕННОЕ ПАТЕНВЕДОМСТВО СССР(56) Бабченко С.А, и др. Исследоцесса цементации меди железнками, Изв. Томского политеинститута, 1976, с, 92-95.Патент Англии М 1183006,кл, С 23 6 1/36. 1970,Изобретение относится к обработке меди и может быть использовано на предприятиях радиоэлектронной промышленности при регенерации отработанных травильных раетворов в РеСз, и утилизации из них меди и хлорида железа .Целью изобретения является увеличенив степени регенерации за счет предотвращения образования избытка раствора ЕеСз.Сущность способа регенерации поясняется схемой, представленной на фиг.1, Отработанный травильный раствор (ОТР) из вайны (1) поступает в реактор (2) на стадию цементации меди при избытке железного порошка, Эта операция позволяет полностью извлечь медь из отработанного тра(54) СПОСОБ РЕГЕНЕРАЦИИ ОТРАБОТАННОГО ТРАВИЛЬНОГО РАСТВОРА, СОДЕРЖАЩЕГО ХЛОРИСТОЕ И ХЛОРНОЕ ЖЕЛЕЗО И МЕДЪ(57) Сущностьизобретения: восстановление травильной способности отработанного раствора, содержащего хлористое и хлорное железо и медь, осуществляют следующим образом; Проводят цементацию меди при избытке железного порошка до получения в растворе хлористого железа 4,3 моль/л, отделяют образовавшийся осадок железо-медь, а в раствор добавляют соляную кислоту до концентрации 1-2.48 моль/л, вы кристалл изовывают осадок хлористого железа, отделяют этот осадок от раствора, а раствор подают на окисление для образова.ния хлорного железа, 2 ил 1 табл,вильного раствора и получить концентрированнь 1 й раствор )-еС 2. Осадок порошка железо-медь (3) используют в порошковой металлургии, аконцентрированный раствор РеСг подают в реактор (4), где производят с помощью концентрированной соляной кислоты (5), кристаллизацию избытка ионов железав виде -еС 2 пН 20. агрязнение раствора в ии посторонними хомачестве осадителя ют НС, а окисляют расеагенты не загрязняют цитны и не дорогие. ции меди из отработан- створа.Формула изобретения20Способ регенерации отработанноготравильного раствора,. содержащего хлористое и хлорное железо и медь, включающийцементацию меди при избытке железногопорошка, отделение образовавшегося осадка железо-медь и окисление хлористого железа до хлорного железа хлором, о т л и ч аю щ и й с я тем, что, с целью сохранениябаланса травильного раствора до и послерегенерации путем предотвращения образования избытка хлорного железа, цементацию меди проводят до получения раствора,содержащего хлористое железо концентрацией 4,3 моль/л, а перед подачей растворана окисление из него удаляют избыток хло 35 ристого железа путем последовательногодобавления соляной кислоты до концентрации 1-2,48 моль/и, кристаллизации осадкахлористого железа и отделение этого осадкадекантацией,40раствора ГеОг -4,2 моль/л конценслотой 11,2 моль/л 1 = 20 С. Кристаллизация ГеСгпНгО из трированной соляной ки Отработанный травильный раствор, содеэжащий моль/л: Ге - 1,29; Ге - 0,88;С- 0,68; помещают в конус в количестве2,0 л, туда же добавляют 150 г железногопорошка, что составляет его избыток 200%к теоретически необходимому количествупо реакций (1), Раствор механически перемешивают в течение 30 мин., после чегораствор ГеСг (концентрацией 4,26 моль/л),отделяют декантацией от осадка при температуре 50-60 ОС,В таблице представлены результаты зависимости концентрации ионов железаврастворе при добавлении в него концентри, рованного раствора НС 1. Данные таблицыпо. соотношению объемов раствора послецементации и количества концентрированной НС позволяют установить количествоНС дпя понижения концентрации Гег+ донеобходимой концентрации.На фиг.2 представлены результаты зависимости концентрации ГеС 1 г от количества НС в растворе. Эти данные позволяютопределить условия понижения концентрации ионов Ге при других начальных концентрациях растворов ГеС 1 г.П р и м е р. Раствор после предварительного выделения из него меди и полученияраствора ГеС 1 г, после стадии цементациипри избытке железного порошка в количестве 70 мл, содержащий ГеСг - 4,26 моль/л,помещают в мерный цилиндр на 100 мл.Туда же добавляют при перемешиваниираствор НС концентрацией 11,2 моль/л вколичествах, указанных в таблице, В результате кристаллизации ГеС 1 г пНгО, концентрация ионов Ге в растворе понижается,Согласно данным кристаллизацииГеС 1 г пНгО, представленным в таблице,пределы концентрации Н С 1 - 2,48 мол ь/лпозволяют поддерживать концентрациюионов Ге(11) в растворе от 3,65 мопь/п до 3,0моль/л. Эти концентрации раствора ГеСг5 после окисления Ге до Ге + и корректировки по обьему применяют при травлении печатных плат,Предложенный способ регенерацииимеет следующее преимущество:10 предложенная схема позволяет произвести замкнутый многократный цикл регенерации раствора ГеС 13 с утилизациейстравливаемой меди и избытка ионов желе-за в виде ГеОг пНгО и возвратить растворна стадйю травления;способ выгодно отличается простотой идоступностью,
